Cách Đọc Bản Vẽ Nhà: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về bản vẽ nhà

Bản vẽ nhà (hay còn gọi là bản thiết kế kiến trúc) là công cụ quan trọng giúp kiến trúc sư, kỹ sư, nhà thầu và chủ nhà truyền đạt ý tưởng, quy hoạch không gian và chi tiết kỹ thuật của một công trình. Đối với người không chuyên, việc nhìn vào một bản vẽ dày đặc các ký hiệu, đường nét có thể gây bối rối. Vì vậy, nắm vững cách đọc bản vẽ nhà là bước đầu tiên để bạn có thể:

• Hiểu rõ thiết kế: Biết được bố trí phòng, kích thước, vị trí cửa sổ, cửa ra vào, và các hệ thống kỹ thuật.
• Kiểm soát chi phí và tiến độ: Dễ dàng so sánh thực tế thi công với bản vẽ, phát hiện sai lệch kịp thời.
• Giao tiếp hiệu quả: Trình bày yêu cầu, thay đổi với nhà thầu, kiến trúc sư một cách chính xác.

Bài viết này sẽ hướng dẫn bạn cách đọc bản vẽ nhà một cách chi tiết, từ những ký hiệu cơ bản, cách đọc các loại bản vẽ (kế hoạch, mặt đứng, mặt cắt) cho tới việc áp dụng kiến thức này vào thực tế dự án.

2. Các loại bản vẽ cơ bản trong một dự án nhà ở

2.1. Bản vẽ kiến trúc (Architectural Drawings)

• Bản vẽ mặt bằng (Floor Plan): Hiển thị bố trí không gian từng tầng, vị trí các phòng, tường, cửa, cửa sổ, và các vật dụng cố định (bồn rửa, bếp, toilet,…). Đây là bản vẽ được sử dụng nhiều nhất khi bạn muốn hiểu “cái gì ở đâu”.
• Bản vẽ mặt đứng (Elevation): Cho thấy hình ảnh mặt ngoài của tòa nhà từ các hướng (đông, tây, nam, bắc). Giúp xác định chiều cao tầng, kiểu mái, vị trí cửa sổ, và các chi tiết trang trí.
• Bản vẽ mặt cắt (Section): Cắt ngang qua công trình để hiển thị cấu trúc nội bộ, độ cao tầng, độ dày tường, và mối quan hệ giữa các không gian ở các mức độ khác nhau.
• Bản vẽ chi tiết (Detail Drawing): Tập trung vào một phần cụ thể như cửa ra vào, bệ cửa, hoặc góc tường, cung cấp thông tin chi tiết hơn về kích thước, vật liệu và cách lắp đặt.

2.2. Bản vẽ kết cấu (Structural Drawings)

Bao gồm bản vẽ móng, dầm, cột, sàn, và các chi tiết kết cấu chịu lực. Đối với người chủ nhà, bạn cần biết vị trí của các cột chịu tải để tránh thay đổi kiến trúc gây ảnh hưởng tới độ bền.

2.3. Bản vẽ hệ thống kỹ thuật (MEP – Mechanical, Electrical, Plumbing)

• Hệ thống điện: Vị trí ổ cắm, công tắc, đèn chiếu sáng, bảng điện.
• Hệ thống cấp thoát nước: Đường ống cấp nước lạnh, nước nóng, cống rãnh, vị trí bồn cầu, bồn rửa.
• Hệ thống HVAC (Heating, Ventilation, Air Conditioning): Đường ống dẫn khí, vị trí máy lạnh, quạt thông gió.

2.4. Bản vẽ cảnh quan (Landscape Drawings)

Có thể bạn quan tâm: Cách Đọc Bản Vẽ Lắp: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Nếu dự án có sân vườn, hồ, hoặc các công trình ngoại vi, bản vẽ này sẽ chỉ ra vị trí cây xanh, đường đi, và các chi tiết trang trí.

3. Các ký hiệu và tiêu chuẩn thường gặp

3.1. Ký hiệu tường, cột, dầm

Ký hiệu	Ý nghĩa	Ghi chú
————	Tường chịu lực (Load‑bearing wall)	Được vẽ bằng nét đậm, thường có ghi “LBW”
———	Tường không chịu lực (Non‑load bearing wall)	Nét mảnh, không có ký hiệu “LBW”
□	Cột	Thông thường có ghi kích thước (e.g., 30×30 cm)
——	——	——
————	Dầm	Đánh dấu bằng ký hiệu “B” hoặc “Beam” kèm kích thước

3.2. Cửa sổ, cửa ra vào

Ký hiệu	Ý nghĩa
ⓦ	Cửa sổ
ⓓ	Cửa ra vào
ⓓ‑R	Cửa ra vào có cửa sổ (door with window)
↔	Cửa lùa

3.3. Ký hiệu hệ thống điện

Ký hiệu	Ý nghĩa
ⓔ	Ổ cắm điện
ⓛ	Đèn chiếu sáng
ⓕ	Công tắc
ⓒ	Đèn chiếu sáng trần (Ceiling light)

3.4. Ký hiệu hệ thống cấp thoát nước

Ký hiệu	Ý nghĩa
🚿	Vòi sen
🚽	Bồn cầu
🚰	Bồn rửa
⬇	Cống thoát (Drain)
⬆	Đường cấp nước (Supply)

3.5. Đơn vị đo và tỷ lệ

• Đơn vị đo: Thông thường là mét (m) hoặc milimet (mm). Đôi khi bản vẽ sẽ ghi “Scale 1:100” (1cm trên bản vẽ = 1m thực tế) hoặc “Scale 1:50”.
• Tỷ lệ: Khi đọc bản vẽ, luôn kiểm tra tỷ lệ ở góc bản vẽ để tính toán đúng kích thước.

4. Cách đọc bản vẽ mặt bằng (Floor Plan)

4.1. Xác định mức độ (Level)

Có thể bạn quan tâm: Cách Vẽ Đầu Anime Nữ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mỗi bản vẽ mặt bằng thường có tiêu đề “Level 1 – Ground Floor”, “Level 2 – First Floor”, … Hãy chắc chắn bạn đang xem đúng tầng mà mình quan tâm.

4.2. Đọc các khu vực chức năng

1. Xác định các phòng chính: Nhìn vào ký hiệu và chú thích để biết phòng nào là phòng khách, phòng ngủ, bếp, nhà vệ sinh…
2. Kiểm tra kích thước: Sử dụng thước kẻ và tỷ lệ để tính chiều dài, chiều rộng. Ví dụ, trên bản vẽ có tỷ lệ 1:100, một đoạn 5cm tương đương 5m thực tế.
3. Xác định vị trí cửa ra vào, cửa sổ: Đánh dấu vị trí mở ra của các không gian, giúp bạn hình dung luồng di chuyển và ánh sáng tự nhiên.
4. Kiểm tra các vật dụng cố định: Bồn rửa, bếp, tủ lạnh thường được biểu thị bằng các ký hiệu chuẩn. Đảm bảo vị trí các thiết bị này phù hợp với nhu cầu sinh hoạt.

4.3. Đọc các ký hiệu kỹ thuật

• Mạch điện: Các đường nét màu đỏ (hoặc ký hiệu “E”) đại diện cho dây điện, các ổ cắm, công tắc.
• Ống nước: Đường nét xanh dương hoặc ký hiệu “P” chỉ đường ống cấp nước, “D” cho cống thoát.
• Cạnh tường: Đường nét đậm (độ dày 0.7mm) thường là tường chịu lực, đường nét mỏng là vách ngăn.

4.4. Lưu ý đặc biệt

• Kết cấu chịu lực: Không tự ý phá bỏ tường chịu lực (đánh dấu “LBW”). Nếu muốn thay đổi, cần tham khảo bản vẽ kết cấu và tư vấn kỹ sư.
• Khoảng cách an toàn: Đối với phòng tắm, bếp, cần giữ khoảng cách tối thiểu giữa các thiết bị điện và nguồn nước để tránh rủi ro ngắn mạch.

5. Cách đọc bản vẽ mặt đứng (Elevation)

5.1. Xác định hướng

Mặt đứng thường được đặt trong 4 hướng: Đông (E), Tây (W), Nam (S), Bắc (N). Thông tin này thường nằm trong tiêu đề bản vẽ.

5.2. Đọc chiều cao và tỷ lệ

• Chiều cao tầng: Được chỉ ra bằng các chỉ số (e.g., 3.00m) hoặc bằng các đường kẻ dọc với ký hiệu “H”.
• Chiều cao tổng thể: Cộng các chiều cao tầng và mái để biết tổng chiều cao công trình.

5.3. Nhận diện các chi tiết kiến trúc

Có thể bạn quan tâm: Cách Vẽ Ông Thần Tài: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Mái: Kiểu mái bằng (flat), dốc (sloped), hay mái ngói. Đánh dấu góc dốc, độ dốc (độ nghiêng) thường được ghi kèm.
• Cửa sổ, cửa ra vào: Vị trí và kích thước sẽ cho thấy lượng ánh sáng tự nhiên và khả năng thông gió.
• Trang trí: Các chi tiết như gỗ, đá, tôn, màu sơn… thường được mô tả bằng các ký hiệu hoặc chú giải màu.

5.4. Kiểm tra tính thẩm mỹ và phù hợp với quy hoạch

• Tỷ lệ: Đảm bảo rằng chiều rộng mặt đứng không vượt quá quy định của khu phố (ví dụ: không vượt quá 15m nếu quy định địa phương).
• Vị trí: Đối chiếu với bản vẽ mặt bằng để xem cửa sổ và cửa ra vào trên mặt đứng có khớp với vị trí thực tế không.

6. Cách đọc bản vẽ mặt cắt (Section)

6.1. Mục đích của mặt cắt

Mặt cắt giúp bạn “cắt” qua một phần công trình để xem cấu trúc bên trong, ví dụ: độ dày tường, độ cao trần, vị trí dầm, cột, và các hệ thống ống nước.

6.2. Đọc các lớp (Layers)

• Lớp nền (Foundation): Thông tin về móng, độ sâu, loại móng (băng, cọc, bột đá…).
• Lớp sàn (Floor): Độ dày sàn, vật liệu (bê tông, gỗ, sàn công nghiệp…).
• Lớp trần (Ceiling): Độ cao trần, các thiết bị âm trần (đèn, loa…).
• Lớp kỹ thuật: Đường ống, dây điện, hệ thống thông gió được thể hiện bằng các ký hiệu màu sắc.

6.3. Đọc các ký hiệu quan trọng

Ký hiệu	Ý nghĩa
⧈	Đường cắt (Cut line)
↔↔	Đánh dấu chiều rộng/độ dày
→	Mũi tên chỉ hướng của hệ thống (điện, nước)
⟂	Đánh dấu góc cắt dọc

6.4. Áp dụng vào thực tế

• Kiểm tra độ dày tường: Đảm bảo rằng tường chịu lực có độ dày đủ (thường 20‑30cm cho nhà phố, 25‑35cm cho nhà cao tầng).
• Xác định vị trí ống nước: Tránh đặt ống nước trong khu vực có tải trọng lớn để giảm nguy cơ gãy ống.
• Kiểm tra độ cao trần: Độ cao trần tiêu chuẩn thường từ 2.4m đến 2.8m, tùy vào yêu cầu thiết kế nội thất.

7. Bản vẽ chi tiết (Detail Drawing) – Khi nào cần quan tâm?

• Cửa ra vào và khung cửa: Chi tiết cách lắp đặt, loại tay nắm, cách khóa.
• Mái và mái che: Độ dốc, vật liệu, cách nối các tấm ngói hoặc tôn.
• Mối nối tường – sàn: Cách xử lý khe nứt, vật liệu chống thấm.
• Chi tiết kỹ thuật: Đường ống, dây điện trong tường, hộp điện, van.

Khi có bản vẽ chi tiết, bạn có thể:

1. Kiểm tra tính khả thi: Đảm bảo rằng thiết bị, vật liệu được lắp đặt đúng vị trí và kích thước.
2. Dự trù chi phí: Các chi tiết thường ảnh hưởng đến chi phí thi công (ví dụ: cửa nhôm kính cao cấp vs. cửa gỗ thông thường).
3. Kiểm soát chất lượng: Khi thanh tra công trình, bản chi tiết là tiêu chuẩn để so sánh.

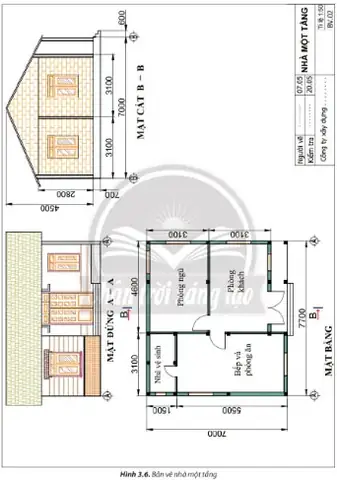

8. Thực hành: Ví dụ thực tế đọc bản vẽ một ngôi nhà 2 tầng

Có thể bạn quan tâm: Cách Vẽ Ô Tô Toyota: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

8.1. Bước 1: Xác định tỷ lệ và đơn vị

• Tỷ lệ: 1:100 (1 cm = 1 m)
• Đơn vị: mét (m)

8.2. Bước 2: Đọc mặt bằng tầng trệt

Phòng	Kích thước (m)	Vị trí cửa sổ	Ghi chú
Phòng khách	5.0 x 4.5	2 cửa sổ phía Đông	Đặt sofa, TV
Bếp	3.5 x 2.8	1 cửa sổ phía Nam	Đặt bếp gas, tủ lạnh
Toilet	1.8 x 2.0	1 cửa sổ nhỏ	Đặt vòi sen, bồn cầu
Hành lang	1.2 x 6.0	–	Kết nối các phòng

• Kiểm tra vị trí tường chịu lực: Tường trung tâm dài 6.0m được đánh dấu “LBW”, không được phá bỏ.

8.3. Bước 3: Đọc mặt đứng phía Đông

• Chiều cao tầng trệt: 3.00m (bao gồm độ dày sàn và trần)
• Cửa sổ phòng khách: Kích thước 1.5m x 1.2m, cao 1.0m từ mặt sàn.
• Mái bằng: Độ dốc 2%, nền mái 0.15m.

8.4. Bước 4: Đọc mặt cắt

• Độ dày tường chịu lực: 0.30m (30cm)
• Độ dày tường ngăn: 0.15m (15cm)
• Đường ống cấp nước: Được đặt trong tường ngăn, cách mặt sàn 0.25m.
• Dầm bê tông cốt thép: Kích thước 300mm x 500mm, chịu tải cho tầng trên.

8.5. Bước 5: Kiểm tra bản vẽ chi tiết cửa ra vào chính

• Khung cửa nhôm kính: Độ dày khung 60mm, kính cường lực 6mm.
• Cách lắp: Độ sâu lỗ khoan 80mm, vít 6mm inox.

Sau khi hoàn thành các bước trên, bạn đã có một bức tranh tổng thể về không gian, cấu trúc và hệ thống kỹ thuật của ngôi nhà. Bạn có thể:

• Đánh giá lại: Nếu muốn thay đổi vị trí bếp, hãy xem xét vị trí cột chịu lực và đường ống nước.
• Thảo luận với nhà thầu: Dựa trên kích thước và vị trí thiết bị, đưa ra yêu cầu thay đổi hoặc xác nhận chi phí.
• Lập kế hoạch thi công: Sắp xếp thời gian thi công dựa trên các hạng mục (công trình kết cấu → hệ thống điện → hệ thống nước → nội thất).

9. Những lỗi thường gặp khi đọc bản vẽ và cách tránh

Lỗi	Nguyên nhân	Cách khắc phục
Bỏ qua ký hiệu tường chịu lực	Không chú ý đến màu sắc hoặc nét đậm	Kiểm tra bảng ký hiệu (legend) và luôn xác nhận “LBW”
Nhầm tỷ lệ	Không đọc rõ tỷ lệ trên bản vẽ	Ghi lại tỷ lệ ngay khi mở bản vẽ, dùng thước kẻ chuẩn
Đánh giá sai vị trí ống nước	Không xem bản vẽ MEP	Luôn mở bản vẽ hệ thống cấp thoát nước cùng lúc với bản vẽ kiến trúc
Thiết kế nội thất không phù hợp với kích thước thực tế	Không đo lại kích thước thực tế	Sử dụng phần mềm hoặc giấy kẻ để chuyển đổi từ bản vẽ sang kích thước thực
Thay đổi vị trí cửa sổ mà không kiểm tra ánh sáng	Không xem mặt đứng	Kiểm tra mặt đứng để biết hướng và ảnh hưởng đến ánh sáng tự nhiên

10. Công cụ hỗ trợ đọc bản vẽ hiện đại

10.1. Phần mềm CAD (AutoCAD, BricsCAD)

• Cho phép phóng to, thu nhỏ, đo trực tiếp trên bản vẽ điện tử.
• Hỗ trợ các lớp (layers) để bật/tắt các hệ thống (điện, nước, kết cấu).

10.2. BIM (Building Information Modeling – Revit, ArchiCAD)

• Cung cấp mô hình 3D, cho phép bạn xoay, cắt, xem chi tiết từ mọi góc độ.
• Thông tin vật liệu, khối lượng, chi phí được tích hợp sẵn.

10.3. Ứng dụng di động (PlanGrid, Bluebeam)

• Dễ dàng xem bản vẽ trên máy tính bảng, ghi chú, đánh dấu trực tiếp trên bản vẽ tại công trường.

10.4. Công cụ truyền thống

• Thước kẻ, thước tỷ lệ: Đối với bản vẽ giấy.
• Bảng ký hiệu: Luôn mang theo bản in hoặc file PDF để tra cứu nhanh.

11. Quy trình làm việc thực tế từ đọc bản vẽ tới thi công

1. Tiếp nhận bản vẽ: Nhận file PDF, DWG hoặc bản in. Kiểm tra đầy đủ các loại bản vẽ (kiến trúc, kết cấu, MEP).
2. Xác nhận tỷ lệ và đơn vị: Ghi lại trong sổ ghi chú.
3. Đọc tổng quan: Xem bản vẽ mặt bằng, mặt đứng, mặt cắt để nắm bố cục tổng thể.
4. Chi tiết hoá: Đọc các bản vẽ chi tiết của các phần quan trọng (cửa ra vào, mái, hệ thống kỹ thuật).
5. Kiểm tra tính khả thi: So sánh với thực tế (địa hình, hướng nhà, quy hoạch địa phương).
6. Lập danh sách vật liệu và khối lượng: Dựa vào kích thước và chi tiết, tính toán khối lượng bê tông, thép, gạch, ống nước…
7. Dự trù chi phí: Sử dụng bảng giá hiện hành để ước tính chi phí từng hạng mục.
8. Thảo luận với nhà thầu: Trình bày các yêu cầu, thay đổi (nếu có) và nhận phản hồi.
9. Chuẩn bị giấy phép xây dựng: Nộp bản vẽ đã được phê duyệt cho cơ quan quản lý.
10. Thi công: Tuân thủ đúng bản vẽ, kiểm tra định kỳ để phát hiện sai lệch.
11. Kiểm tra hoàn công: So sánh công trình thực tế với bản vẽ để xác nhận hoàn thành.

12. Kết luận

Việc đọc bản vẽ nhà không chỉ là kỹ năng của các chuyên gia mà còn là kiến thức thiết yếu dành cho mỗi chủ nhà, nhà đầu tư hay người muốn tự quản lý dự án xây dựng. Khi bạn nắm vững:

• Các loại bản vẽ (mặt bằng, mặt đứng, mặt cắt, chi tiết),
• Ký hiệu chuẩn và tiêu chuẩn đo lường,
• Quy trình đọc từng phần và cách áp dụng vào thực tế,

bạn sẽ tự tin hơn trong việc đưa ra quyết định, kiểm soát chi phí, và đảm bảo rằng ngôi nhà mình xây dựng sẽ đúng như mong muốn, an toàn và thẩm mỹ.

Hãy luôn:

1. Kiểm tra kỹ lưỡng mọi ký hiệu và tỷ lệ.
2. Tham khảo đa dạng nguồn bản vẽ (kiến trúc, kết cấu, MEP) để tránh bỏ sót chi tiết quan trọng.
3. Sử dụng công cụ hiện đại (CAD, BIM, ứng dụng di động) để tăng độ chính xác và tốc độ làm việc.
4. Giao tiếp liên tục với các bên liên quan (kiến trúc sư, kỹ sư, nhà thầu) để đồng bộ thông tin.

Nếu bạn thực hiện đúng các bước trên, việc đọc và hiểu bản vẽ nhà sẽ trở nên dễ dàng hơn, giúp dự án của bạn tiến hành suôn sẻ, tránh những sai sót tốn kém và cuối cùng là sở hữu một ngôi nhà hoàn hảo như trong mơ. Chúc bạn thành công!
