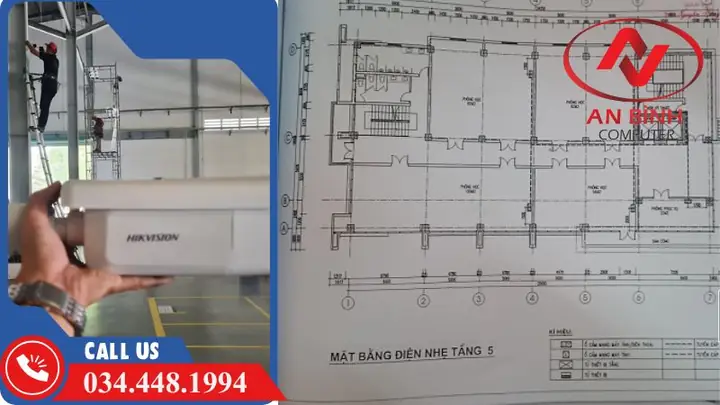

Cách Đọc Bản Vẽ M&e: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới Thiệu Tổng Quan Về Bản Vẽ M&E

1.1. M&E là gì?

M&E (Mechanical & Electrical) là viết tắt của Hệ thống Cơ điện, bao gồm tất cả các hệ thống cơ khí và điện trong một công trình xây dựng. Các bản vẽ M&E là tài liệu kỹ thuật quan trọng dùng để truyền đạt thông tin thiết kế, lắp đặt, vận hành và bảo trì các hệ thống này. Đối với kiến trúc sư, kỹ sư, nhà thầu và các nhà quản lý dự án, việc hiểu và đọc đúng bản vẽ M&E là yếu tố quyết định thành công của dự án.

1.2. Tầm quan trọng của việc đọc bản vẽ M&E

• Đảm bảo tính chính xác: Giúp tránh lỗi thiết kế, giảm thiểu chi phí sửa chữa.
• Tối ưu hoá quy trình thi công: Cho phép các nhà thầu lên kế hoạch lắp đặt hợp lý, tránh xung đột giữa các hệ thống.
• Nâng cao an toàn: Đọc đúng bản vẽ giúp phát hiện và phòng ngừa các nguy cơ điện, cháy nổ.
• Hỗ trợ bảo trì: Khi hệ thống cần bảo dưỡng, bản vẽ M&E là nguồn thông tin tham khảo quan trọng.

2. Các Loại Bản Vẽ M&E Cơ Bản

2.1. Bản vẽ cơ khí (Mechanical)

• HVAC (Heating, Ventilation, Air Conditioning): Hệ thống sưởi, thông gió và điều hòa không khí.
• Hệ thống cấp nước lạnh và nóng: Đường ống, bồn chứa, máy bơm.
• Hệ thống cháy nổ (Fire Fighting): Ống nước chữa cháy, bình chữa cháy, sprinkler.
• Hệ thống thang máy và thang cuốn: Đường ống, dây cáp, máy móc.

2.2. Bản vẽ điện (Electrical)

• Hệ thống điện năng (Power): Tủ điện, dây cáp, máy biến áp.
• Chiếu sáng (Lighting): Đèn, công tắc, hệ thống điều khiển.
• Hệ thống báo động và an ninh: Camera, cảm biến, trung tâm điều khiển.
• Hệ thống dữ liệu và liên lạc (Data & Telecom): Cáp mạng, thiết bị truyền dẫn.

2.3. Bản vẽ phối hợp (Coordination Drawings)

• Bản vẽ phối hợp M&E: Cho thấy mối quan hệ và giao cắt giữa các hệ thống cơ khí và điện, giúp tránh va chạm.
• Bản vẽ phối hợp với kiến trúc (Architectural Coordination): Đảm bảo các thiết bị M&E không ảnh hưởng đến thiết kế kiến trúc và ngược lại.

3. Thành Phần Cơ Bản Của Một Bản Vẽ M&E

Có thể bạn quan tâm: Cách Đọc Bản Vẽ Layout: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

3.1. Tiêu đề bản vẽ (Title Block)

• Tên dự án: Thông tin dự án, địa chỉ, khách hàng.
• Tên bản vẽ: Ví dụ: “HVAC – Đường ống cấp không khí”.
• Mã bản vẽ: Mã số duy nhất để nhận diện.
• Ngày vẽ và ngày cập nhật: Theo dõi phiên bản.
• Người vẽ, người kiểm duyệt: Thông tin người chịu trách nhiệm.

3.2. Thông tin kỹ thuật

• Scale (Tỷ lệ): Thông thường 1:50, 1:100, 1:200 tùy loại bản vẽ.
• Lớp (Layer): Mỗi lớp đại diện cho một loại thông tin (đường ống, ký hiệu, chú giải…).
• Chú giải (Legend): Giải thích các ký hiệu, màu sắc, đường nét.

3.3. Ký hiệu và biểu tượng

• Ký hiệu ống: Đường nét, màu sắc và kích thước.
• Ký hiệu thiết bị: Hình ảnh chuẩn (ví dụ: máy lạnh, bơm, tủ điện).
• Ký hiệu điện: Đường dẫn, cột điện, công tắc, ổ cắm.

3.4. Ghi chú và chú thích (Notes)

• Ghi chú chung: Thông tin về vật liệu, tiêu chuẩn, yêu cầu thi công.
• Chú thích riêng lẻ: Đánh dấu vị trí đặc biệt, cách lắp đặt, hướng luồng.

4. Quy Trình Đọc Bản Vẽ M&E

4.1. Bước 1: Xác định mục tiêu đọc bản vẽ

• Thi công: Xác định vị trí lắp đặt, kích thước, phương pháp nối.
• Kiểm tra: Đối chiếu với thực tế, phát hiện sai lệch.
• Bảo trì: Tìm hiểu vị trí thiết bị, đường ống để bảo dưỡng.

4.2. Bước 2: Kiểm tra tiêu đề và thông tin kỹ thuật

• Đọc Tên bản vẽ, Mã bản vẽ, Ngày và Scale.
• Xác nhận phiên bản đang dùng có phải là bản mới nhất không.

4.3. Bước 3: Nắm bắt các lớp (Layer) và màu sắc

Có thể bạn quan tâm: Cách Đọc Bản Vẽ Inch: Hướng Dẫn Chi Tiết Và Thực Tiễn Cho Người Mới Bắt Đầu

• Sử dụng phần mềm CAD (AutoCAD, Revit) để bật/tắt các lớp.
• Đọc Legend để hiểu màu sắc và kiểu đường nét đại diện cho gì.

4.4. Bước 4: Đọc ký hiệu thiết bị và ống

• Xác định điểm đầu vào và điểm ra của mỗi hệ thống.
• Kiểm tra kích thước ống, vật liệu, cấp áp (đối với điện).

4.5. Bước 5: Theo dõi luồng (Flow) của hệ thống

• HVAC: Xác định luồng không khí từ máy lạnh tới các diffuser.
• Nước: Theo dõi hướng dòng chảy từ nguồn cấp tới các điểm tiêu thụ.
• Điện: Xác định nguồn cấp, bảng phân phối và các đoạn dây dẫn.

4.6. Bước 6: Kiểm tra giao cắt và va chạm

• So sánh bản vẽ Mechanical và Electrical để phát hiện các vị trí chồng lấn.
• Sử dụng Bản vẽ phối hợp để xác định cần điều chỉnh gì.

4.7. Bước 7: Ghi chú và tạo danh sách công việc

• Ghi lại các vị trí lắp đặt, kích thước, điều kiện đặc biệt.
• Lập checklist cho đội thi công hoặc bảo trì.

5. Các Ký Hiệu Thông Dụng Trong Bản Vẽ M&E

5.1. Ký hiệu cơ khí (Mechanical Symbols)

Ký hiệu	Ý nghĩa	Ghi chú
☐	Bơm nước	Thường có ký hiệu “P” kèm số model
☐	Đầu lạnh	Đánh dấu vị trí của máy lạnh
☐	Đầu nóng	Đánh dấu vị trí của máy sưởi
☐	Đường ống cấp	Đường nét liền, màu xanh (nước) hoặc đỏ (nước nóng)
☐	Đường ống thoát	Đường nét gạch chéo, màu xanh nhạt

5.2. Ký hiệu điện (Electrical Symbols)

Ký hiệu	Ý nghĩa	Ghi chú
☐	Tủ điện	Thường có số hiệu N (Nhóm) và C (Chức năng)
☐	Công tắc	Đánh dấu vị trí công tắc ánh sáng hoặc công tắc máy
☐	Ổ cắm	Đánh dấu vị trí ổ cắm điện
☐	Đường dây cấp	Đường nét liền, màu đen hoặc đỏ (cấp cao)
☐	Đường dây điều khiển	Đường nét gạch chéo, màu xanh

5.3. Ký hiệu chung (General Symbols)

Có thể bạn quan tâm: Cách Đọc Bản Vẽ Cột: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Mũi tên luồng: Chỉ hướng dòng chảy của chất lỏng hoặc không khí.
• Xanh dương: Thường dùng cho hệ thống nước lạnh.
• Đỏ: Thường dùng cho hệ thống nước nóng hoặc năng lượng cao.
• Vòng tròn: Thiết bị trung tâm (máy bơm, máy nén).

6. Phân Tích Chi Tiết Các Loại Bản Vẽ Cụ Thể

6.1. Bản vẽ HVAC

• Sơ đồ tổng thể (General Layout): Hiển thị vị trí các máy lạnh, dàn gió, ống dẫn không khí.
• Bản vẽ ống gió (Ductwork Layout): Chi tiết kích thước, độ dày, vật liệu của ống gió, cùng với các phụ kiện (đầu gió, giảm áp).
• Bản vẽ thiết bị (Equipment Schedule): Liệt kê các thiết bị HVAC, công suất, hiệu suất, yêu cầu bảo trì.

Cách đọc:

1. Xác định nguồn gió: Nơi máy nén hoặc quạt gió đặt.
2. Theo dõi luồng không khí: Từ nguồn qua các ống, đến các diffuser, register.
3. Kiểm tra áp suất: Nơi có giảm áp (dampers) và tăng áp (fan).

6.2. Bản vẽ cấp nước lạnh & nóng

• Sơ đồ cấp nước (Water Supply Layout): Đường ống chính, phụ, van, bồn chứa.
• Bản vẽ chi tiết ống (Pipe Details): Kích thước ống, loại vật liệu (copper, PVC, steel), cách nối (solder, flange).
• Bảng thiết bị (Equipment Schedule): Bơm, bình chứa, máy làm nóng.

Cách đọc:

1. Xác định nguồn cấp: Thông thường là trạm nước hoặc bồn chứa.
2. Theo dõi hướng dòng chảy: Dùng mũi tên luồng, chú ý các van điều khiển.
3. Kiểm tra các điểm nối: Đánh dấu vị trí hàn, flange, giảm áp.

6.3. Bản vẽ điện năng (Power Distribution)

• Sơ đồ tổng thể (Single Line Diagram – SLD): Hiển thị các tủ điện, máy biến áp, cáp chính.
• Bản vẽ dây dẫn (Cable Routing): Đường đi của cáp, kênh cáp, khoang dây.
• Bảng thiết bị điện (Electrical Schedule): Tủ, breaker, công tắc, thiết bị bảo vệ.

Cách đọc:

1. Xác định nguồn cung cấp: Điện lưới, máy phát, UPS.
2. Theo dõi các bảng phân phối: Từ tủ chính tới các tủ phụ.
3. Kiểm tra công suất tải: Đảm bảo không vượt quá công suất thiết bị.

6.4. Bản vẽ chiếu sáng (Lighting Layout)

• Sơ đồ chiếu sáng (Lighting Plan): Vị trí đèn, loại đèn (LED, fluorescent), mức độ chiếu sáng.
• Bản vẽ mạch điện (Lighting Circuit): Các vòng dây, công tắc, cảm biến.
• Bảng thiết bị chiếu sáng (Lighting Schedule): Số lượng, công suất, màu ánh sáng.

Cách đọc:

1. Xác định khu vực chiếu sáng: Văn phòng, hành lang, khu vực kỹ thuật.
2. Kiểm tra mức độ chiếu sáng (Lux): Đảm bảo đáp ứng tiêu chuẩn.
3. Kiểm tra các cảm biến: Độ nhạy, vị trí lắp đặt.

7. Công Cụ Hỗ Trợ Đọc Bản Vẽ M&E

7.1. Phần mềm CAD (AutoCAD, Revit, ArchiCAD)

• Layer Management: Bật/tắt lớp để tập trung vào hệ thống cần.
• Measurement Tools: Đo kích thước, khoảng cách nhanh.
• Xref (External References): Nhúng bản vẽ kiến trúc, cấu trúc để phối hợp.

7.2. BIM (Building Information Modeling)

Có thể bạn quan tâm: Cách Đọc Bản Vẽ Cống: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Mô hình 3D: Hiển thị toàn bộ hệ thống M&E trong không gian thực.
• Clash Detection: Tự động phát hiện va chạm, giảm thời gian kiểm tra thủ công.
• Data Extraction: Trích xuất danh sách vật liệu, khối lượng tự động.

7.3. Ứng dụng di động

• Bluebeam Revu: Đánh dấu, ghi chú trên bản vẽ PDF.
• PlanGrid: Đồng bộ bản vẽ trên thiết bị di động, cập nhật thời gian thực.

8. Các Lỗi Thường Gặp Khi Đọc Bản Vẽ M&E Và Cách Khắc Phục

Lỗi	Nguyên nhân	Hậu quả	Cách khắc phục
Sai tỷ lệ	Không kiểm tra Scale	Đo lường sai, lắp đặt sai	Luôn xác nhận Scale trước khi đo
Nhầm lớp	Bật/tắt lớp không đúng	Bỏ sót thiết bị, gây va chạm	Kiểm tra Legend, đặt màu nền để phân biệt
Không hiểu ký hiệu	Không có Legend hoặc không quen	Dễ gây nhầm lẫn	Tham khảo chuẩn ISO, ASHRAE, IEC
Bỏ qua ghi chú	Ghi chú quá nhỏ hoặc nằm ngoài khu vực xem	Thi công không đúng yêu cầu	Đọc kỹ mọi chú thích, sử dụng zoom
Không kiểm tra bản vẽ phối hợp	Chỉ xem bản vẽ riêng lẻ	Va chạm hệ thống	Luôn xem bản vẽ phối hợp M&E và Architectural

9. Thực Hành: Ví Dụ Cụ Thể Đọc Một Bản Vẽ HVAC

9.1. Mô tả bản vẽ

• Tên bản vẽ: “HVAC – Duct Layout – Tầng 5”.
• Scale: 1:100.
• Layer: DUCT (đường ống gió), EQP (thiết bị), NOTE (chú thích).

9.2. Các bước thực hiện

1. Mở bản vẽ trong AutoCAD, bật các layer DUCT và EQP.
2. Xác định nguồn gió: Tại vị trí “AHU-5” (Air Handling Unit) được ký hiệu hình chữ nhật màu xanh.
3. Theo dõi đường ống: Đường nét xanh dày 2mm là ống gió cung cấp, mũi tên cho biết hướng luồng từ AHU tới các “Diffuser”.
4. Kiểm tra kích thước ống: Ghi chú “Ø 500mm” tại đoạn đầu, sau đó giảm dần thành “Ø 300mm” ở khu vực phòng họp.
5. Xem phần giảm áp: Symbol “⨂” (damper) nằm ở vị trí trung gian, chú thích “Automatic Damper – Control via BMS”.
6. Kiểm tra các thiết bị phụ trợ: “VAV Box” (Variable Air Volume) tại mỗi phòng, được ký hiệu hình tròn có số “V1, V2…”.
7. Đánh dấu các điểm kiểm tra: Ghi chú “Check pressure drop @ VAV-3” để kiểm tra áp suất sau khi lắp đặt.
8. Lưu lại checklist: Đánh dấu các vị trí cần lắp đặt, cắt ống, lắp damper và VAV.

9.3. Kết quả

• Đã có danh sách chi tiết các vị trí lắp đặt, kích thước ống, các thiết bị cần kiểm tra.
• Phát hiện một va chạm tiềm năng giữa ống gió và khung cửa sổ, quyết định chuyển sang bản vẽ phối hợp để điều chỉnh.

10. Kỹ Năng Nâng Cao Cho Người Đọc Bản Vẽ M&E

10.1. Phân tích năng suất hệ thống

• HVAC: Tính toán công suất làm lạnh/sưởi dựa trên thông số thiết bị và luồng không khí.
• Điện: Phân tích tải tổng, tính toán dòng điện dự kiến, kiểm tra khả năng chịu tải của cáp và tủ.

10.2. Đánh giá khả năng bảo trì

• Xác định điểm truy cập cho bảo trì (cửa, hố).
• Kiểm tra độ khó lắp đặt (độ cao, vị trí khó tiếp cận).

10.3. Áp dụng tiêu chuẩn quốc tế

• ASHRAE cho HVAC: Tiêu chuẩn 90.1, 62.1.
• IEC cho điện: IEC 60364, IEC 61000.
• ISO 14644 cho phòng sạch (nếu có).

10.4. Sử dụng phân tích va chạm (Clash Detection) trong BIM

• Thiết lập rule set cho mỗi hệ thống (ví dụ: khoảng cách tối thiểu 50mm giữa ống nước và dây điện).
• Chạy simulation để đưa ra báo cáo va chạm, sau đó điều chỉnh thiết kế.

11. Tổng Kết

Đọc bản vẽ M&E không chỉ là việc “đọc” các đường nét và ký hiệu mà còn là quá trình phân tích, tương tác và kiểm soát toàn bộ hệ thống cơ điện trong một công trình. Từ việc nắm bắt tiêu đề, tỷ lệ, lớp, ký hiệu cho tới việc phát hiện va chạm và lập kế hoạch bảo trì, mỗi bước đều đòi hỏi sự tỉ mỉ và kiến thức chuyên môn.

Với những nội dung đã trình bày, bạn đã có một hướng dẫn chi tiết từ cơ bản đến nâng cao để tự tin đọc và hiểu các bản vẽ M&E, từ đó:

• Giảm thiểu sai sót trong thi công.
• Đảm bảo an toàn và hiệu suất hoạt động của hệ thống.
• Tối ưu chi phí bảo trì và vận hành.

Hãy luôn cập nhật các chuẩn mới, sử dụng công cụ BIM hiện đại và duy trì giao tiếp chặt chẽ với các bộ phận thiết kế, thi công để đạt được kết quả tốt nhất trong mọi dự án. Chúc bạn thành công!
