Cách Đọc Bản Vẽ Mộc: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Trong ngành kiến trúc và xây dựng, bản vẽ mộc (còn gọi là bản vẽ nội thất, bản vẽ cấu trúc gỗ) là một trong những công cụ quan trọng giúp kiến trúc sư, kỹ sư, thợ mộc và nhà thầu truyền đạt ý tưởng, chi tiết kỹ thuật và quy trình thi công một cách chính xác. Đối với người mới bắt đầu, việc đọc và hiểu bản vẽ mộc có thể là một thách thức lớn do sự phong phú của các ký hiệu, quy ước và thông tin kỹ thuật. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những kiến thức cơ bản nhất cho đến các kỹ năng nâng cao, giúp bạn tự tin đọc và sử dụng bản vẽ mộc trong thực tế.

1. Tổng Quan Về Bản Vẽ Mộc

1.1 Định Nghĩa

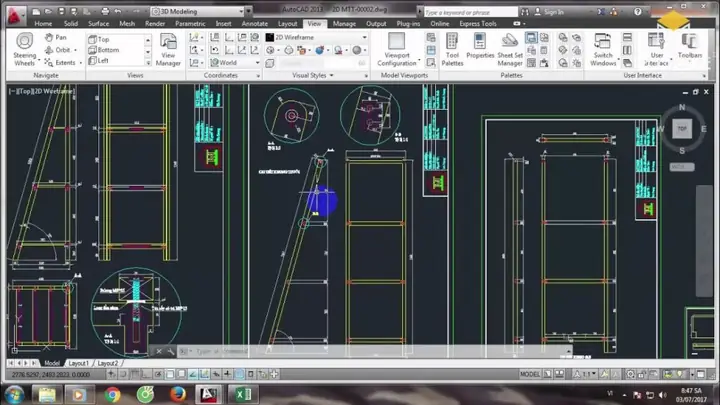

Bản vẽ mộc là bản vẽ kỹ thuật mô tả chi tiết các yếu tố gỗ trong một công trình, bao gồm cửa, tủ, giường, kệ, vách ngăn, trần, sàn và các chi tiết trang trí gỗ. Bản vẽ này thường được tạo ra bằng phần mềm CAD (Computer Aided Design) hoặc AutoCAD, và có thể được in ra dưới dạng giấy hoặc lưu trữ điện tử.

1.2 Mục Đích

• Truyền đạt ý tưởng thiết kế: Giúp khách hàng và các bên liên quan hình dung sản phẩm cuối cùng.
• Hướng dẫn thi công: Cung cấp thông tin chi tiết cho thợ mộc, bao gồm kích thước, vật liệu, kết cấu và cách lắp đặt.
• Kiểm soát chất lượng: Đảm bảo mọi chi tiết được thực hiện đúng tiêu chuẩn và yêu cầu kỹ thuật.
• Quản lý chi phí: Dễ dàng tính toán khối lượng vật liệu, thời gian và chi phí công việc.

1.3 Các Loại Bản Vẽ Mộc

1. Bản vẽ bố trí (Layout): Thể hiện vị trí tổng thể của các thành phần gỗ trong không gian.

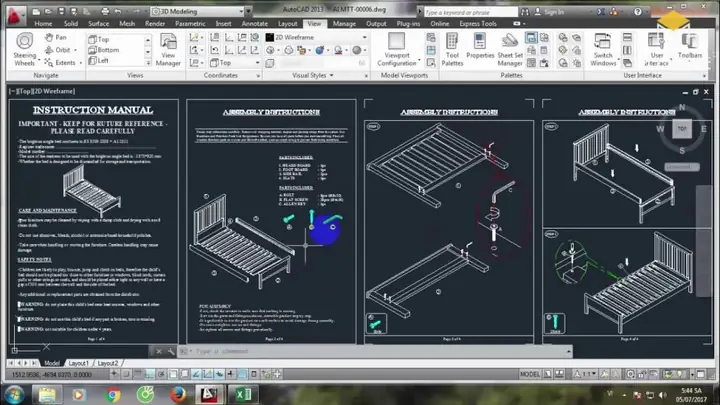

2. Bản vẽ chi tiết (Detail): Mô tả chi tiết từng phần như mặt cắt, mối ghép, tấm gỗ, phụ kiện.
3. Bản vẽ cắt (Section): Cắt ngang hoặc dọc để hiển thị cấu trúc bên trong.
4. Bản vẽ phối hợp (Coordination): Kết hợp các hệ thống khác (điện, nước, HVAC) để tránh xung đột.
5. Bản vẽ khối lượng (Bill of Quantities – BOQ): Liệt kê số lượng vật liệu và phụ kiện cần thiết.

2. Các Thành Phần Cơ Bản Của Bản Vẽ Mộc

2.1 Tiêu Đề (Title Block)

Có thể bạn quan tâm: Cách Đọc Bản Vẽ Autocad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Tên dự án: Thường viết ở góc trên bên trái.
• Tên bản vẽ: Ví dụ: “Bản vẽ tủ bếp – Mặt Trước”.
• Số bản vẽ: Đánh số để quản lý (VD: A-101).
• Ngày phát hành: Ngày tạo bản vẽ.
• Tên người vẽ / kiểm tra / phê duyệt: Đánh dấu trách nhiệm.
• Tỷ lệ (Scale): Ví dụ 1:50, 1:20. Rất quan trọng để chuyển đổi kích thước thực tế.

2.2 Ký Hiệu và Biểu Tượng

Ký hiệu	Ý nghĩa	Ghi chú
⟂	Đường thẳng, cạnh	Thường dùng để chỉ rìa
⌀	Đường kính	Kèm số đo
↔	Đường kích thước	Đánh số đo
—	Đường cắt (Section)	Ghi chú “CUT”
✱	Điểm đặc biệt, chú ý	Ví dụ: “Đặt gỗ chịu ẩm”
Δ	Đường gấp góc	Thường dùng trong góc 45°
⨂	Vị trí lắp đặt thiết bị	Ví dụ: “Ổ cắm”
✚	Vị trí ghép nối	Ghi chú loại ghép (nẹp, dovetail…)
⚙	Tên phụ kiện	Đinh, vít, khớp…

Lưu ý: Mỗi công ty và tiêu chuẩn quốc gia có thể có bảng ký hiệu riêng. Khi làm việc với một dự án mới, luôn kiểm tra “Legend” (bảng ký hiệu) đính kèm bản vẽ.

2.3 Đường Kẻ và Độ Dày

• Đường nét đậm (Thick line): Thể hiện các cạnh chính, bề mặt nhìn thấy.
• Đường nét mỏng (Thin line): Các chi tiết phụ, rìa không quan trọng.
• Đường nét đứt (Dashed line): Các đối tượng ẩn, như phần dưới bề mặt.
• Đường nét chấm (Dotted line): Đánh dấu giới hạn, khu vực cắt.

2.4 Kích Thước (Dimensions)

• Kích thước tổng thể: Độ dài, chiều rộng, chiều cao của toàn bộ sản phẩm.
• Kích thước chi tiết: Độ dày tấm gỗ, khoảng cách giữa các thanh, vị trí lỗ khoan.
• Kích thước phụ trợ: Khoảng cách lề, khoảng cách từ tường, vị trí cột.

Cách đọc: Đọc từ trái sang phải hoặc từ trên xuống dưới, luôn chú ý tới các mũi tên chỉ hướng và các ký hiệu “±” (độ sai lệch cho phép).

2.5 Ghi Chú (Notes)

• Ghi chú kỹ thuật: Thông tin về vật liệu (ví dụ: “Gỗ thông 18mm, chịu lực 150kg/m²”).
• Ghi chú thi công: “Lắp ráp trước khi sơn”, “Dùng keo dán chịu ẩm”.
• Lưu ý an toàn: “Không dùng mũi khoan > 8mm ở vị trí này”.

3. Quy Trình Đọc Bản Vẽ Mộc

Bước 1: Xác Định Phạm Vi và Mục Tiêu

Có thể bạn quan tâm: Cách Đọc Bản Vẽ 2d: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Xem tiêu đề và bản vẽ liên quan: Hiểu rõ phần nào của dự án bạn đang xem (tủ bếp, giường, vách ngăn…).
• Kiểm tra tỷ lệ: Nếu tỷ lệ là 1:20, mỗi 1cm trên bản vẽ tương đương 20cm thực tế.

Bước 2: Đọc Legend (Bảng Ký Hiệu)

• Xác minh ký hiệu: Đảm bảo bạn hiểu mọi biểu tượng, từ đường cắt đến loại ghép.
• Ghi chú các ký hiệu đặc biệt: Nếu có ký hiệu tùy chỉnh, ghi lại để tham khảo.

Bước 3: Đánh Giá Bố Cục Tổng Thể

• Xem bố trí tổng thể: Nắm vị trí các thành phần chính.
• Kiểm tra mối quan hệ với các hệ thống khác: Đường ống, hệ thống điện.

Bước 4: Phân Tích Chi Tiết

• Chọn một phần để tập trung: Ví dụ, mặt trước của tủ bếp.
• Đọc kích thước: Ghi lại các kích thước quan trọng (độ cao, chiều rộng, độ sâu).
• Kiểm tra các chi tiết ghép nối: Dovetail, nẹp, vít,… xác định loại ghép và vị trí.

Bước 5: Xem Các Đường Cắt (Section)

• Xác định vị trí cắt: Thông thường có mũi tên và “A-A” hoặc “B-B”.
• Đọc mặt cắt: Hiểu cấu trúc bên trong (ván, lớp phủ, khớp nối).

Bước 6: Kiểm Tra Ghi Chú và Yêu Cầu Vật Liệu

• Vật liệu: Loại gỗ, độ dày, lớp hoàn thiện (sơn, mài, phủ melamine…).
• Yêu cầu thi công: Thứ tự lắp ráp, kỹ thuật dán keo, thời gian bảo dưỡng.

Bước 7: Xác Nhận Khối Lượng và Chi Phí

• Sử dụng BOQ: Tính toán số lượng tấm gỗ, phụ kiện.
• Kiểm tra sai lệch: Đảm bảo các kích thước tổng và chi tiết khớp nhau.

Bước 8: Ghi Chép và Thảo Luận

• Ghi lại các câu hỏi: Nếu có điểm không rõ ràng, chuẩn bị hỏi người vẽ.
• Thảo luận với nhóm thi công: Đảm bảo mọi người hiểu và đồng ý.

4. Các Loại Ghép Nối Thông Dụng Trong Mộc

Có thể bạn quan tâm: Cách Để Vẽ Tóc Anime Đẹp Và Chi Tiết: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

Loại ghép	Đặc điểm	Khi dùng
Dovetail (Ghép chữ V)	Ghép mạnh, không cần dụng cụ phụ trợ	Tủ, ngăn kéo, khung cửa
Mortise & Tenon (Ghép chốt & lỗ)	Độ bền cao, phù hợp với khung chịu lực	Cầu trượt, khung giường
Biscuit (Ghép bánh quy)	Dễ lắp, nhanh, cho phép điều chỉnh	Tủ bếp, kệ tivi
Pocket Hole (Lỗ góc)	Dùng vít, nhanh gọn	Kết cấu phụ trợ, khung tủ
Tongue & Groove (Rãnh & Lưỡi)	Tạo bề mặt liền mạch, chịu nước tốt	Sàn gỗ, tường ngăn
Dado (Rãnh ngang)	Đặt ván ngang trong rãnh	Kệ, ngăn kéo
Lap Joint (Ghép chồng)	Đơn giản, cho các góc 90°	Khung cổng, khung tủ đơn giản

Mẹo: Khi đọc bản vẽ, ký hiệu ghép thường được biểu thị bằng các hình vẽ nhỏ (ví dụ: hình chữ V cho dovetail). Đọc chú thích để biết loại keo, vít hay phụ kiện nào được sử dụng.

5. Phân Tích Một Ví Dụ Thực Tế: Đọc Bản Vẽ Tủ Bếp

5.1 Thông Tin Bản Vẽ

• Tiêu đề: “Bản vẽ tủ bếp – Mặt Trước, Mặt Cạnh, Cắt X‑Y”
• Tỷ lệ: 1:20
• Vật liệu: Gỗ MDF 18mm, veneer gỗ óc chó
• Hoàn thiện: Sơn melamine bóng, tay nắm inox

5.2 Các Thành Phần Chính

1. Mặt Trước
2. Kích thước tổng: 1200mm (rộng) x 800mm (cao).
3. Độ dày tấm MDF: 18mm.

4. Vị trí tay nắm: cách đáy 100mm, cách mép trái 30mm.

5. Mặt Cạnh

6. Độ dày: 18mm, chiều dài 800mm.

7. Có rãnh “tongue & groove” để ghép với mặt sau.

8. Cắt X‑Y

9. Đánh dấu vị trí lỗ khoan vít (M4) cách mép trên 50mm, cách mép trái 150mm.
10. Đánh dấu vị trí dán keo (khu vực 200mm x 100mm).

5.3 Các Ký Hiệu và Ghi Chú

• ⌀6: Đường kính lỗ khoan 6mm (để lắp tay nắm).
• ✚: Vị trí ghép dovetail ở góc trên bên trái.
• ⚙: Vị trí vít tự khoan (screw self‑drilling).
• Ghi chú: “Sơn lót trước khi lắp ráp, để keo 24h trước khi sơn hoàn thiện”.

5.4 Quy Trình Đọc

1. Xác định tỷ lệ: 1:20 → 1cm trên bản = 20cm thực tế.
2. Đọc kích thước mặt trước: 1200mm → 60cm trên bản vẽ.
3. Kiểm tra vị trí tay nắm: 100mm = 5mm trên bản; 30mm = 1.5mm trên bản.
4. Xem chi tiết ghép dovetail: Ký hiệu ✚, chú thích “Ghép Dovetail 10mm x 5mm”.
5. Kiểm tra lỗ khoan: ⌀6 → Khoan 6mm, đặt tại vị trí đã tính.
6. Xem ghi chú hoàn thiện: Đọc “Sơn lót” → Đảm bảo sơn lớp đầu trước khi lắp ráp để tránh thấm keo vào bề mặt.

6. Các Phần Mềm Hỗ Trợ Đọc Bản Vẽ Mộc

Phần mềm	Ưu điểm	Nhược điểm
AutoCAD	Đa năng, chuẩn công nghiệp, hỗ trợ DWG	Đòi hỏi kiến thức chuyên sâu
SketchUp	Dễ học, mô hình 3D nhanh	Không mạnh về chi tiết kỹ thuật
Revit (BIM)	Tích hợp kiến trúc, MEP, cấu trúc	Cần đầu tư thời gian và chi phí
SolidWorks	Mô phỏng chi tiết, tính toán chịu lực	Phức tạp cho người không kỹ thuật
Fusion 360	Dùng miễn phí cho cá nhân, tích hợp CAD/CAM	Hạn chế trong quản lý dự án lớn

Mẹo: Khi nhận bản vẽ ở định dạng PDF, bạn có thể dùng phần mềm Adobe Acrobat để đo kích thước (đặt tỷ lệ) hoặc chuyển đổi sang DWG để chỉnh sửa trong AutoCAD.

Có thể bạn quan tâm: Cách Để Vẽ Mắt Anime Chi Tiết Từ Cơ Bản Đến Nâng Cao

7. Các Sai Lầm Thường Gặp Khi Đọc Bản Vẽ Mộc Và Cách Tránh

1. Bỏ qua tỷ lệ
2. Hậu quả: Cắt gỗ sai kích thước, lãng phí vật liệu.

3. Giải pháp: Luôn kiểm tra tỷ lệ trong title block và xác nhận bằng thước đo trên bản.

4. Không đọc legend

5. Hậu quả: Hiểu sai ký hiệu, lắp ghép không đúng.

6. Giải pháp: Đọc legend trước khi bắt đầu, lưu ý các ký hiệu đặc biệt.

7. Nhầm lẫn giữa các mặt (front, back, side)

8. Hậu quả: Lắp ngược mặt, gây lỗi thẩm mỹ.

9. Giải pháp: Đánh dấu “F” (front), “B” (back), “L/R” (left/right) trên bản vẽ.

10. Bỏ qua ghi chú thi công

11. Hậu quả: Thi công không đúng quy trình, giảm chất lượng.

12. Giải pháp: Đọc kỹ mọi note, đặc biệt là yêu cầu keo, sơn, thời gian bảo dưỡng.

13. Không kiểm tra khối lượng vật liệu

14. Hậu quả: Đặt hàng thiếu hoặc thừa.
15. Giải pháp: Sử dụng BOQ, tính toán lại bằng tay hoặc phần mềm.

8. Thực Hành: Bài Tập Đọc Bản Vẽ Mộc

Bài 1: Đọc Bản Vẽ Ngăn Kéo

• Tỷ lệ: 1:25
• Kích thước ngăn kéo: 400mm x 150mm x 100mm
• Ghép: Dovetail 8mm x 4mm
• Vị trí tay nắm: ⌀10, cách đáy 30mm, cách mép trái 20mm

Câu hỏi: Xác định vị trí tay nắm trên bản vẽ (đơn vị cm) và chiều dài rãnh dovetail cần cắt.

Giải đáp:
– Tay nắm: 30mm = 1.2cm, 20mm = 0.8cm trên bản.
– Rãnh dovetail: 8mm = 0.32cm, 4mm = 0.16cm trên bản.

Bài 2: Đọc Bản Vẽ Tường Ngăn Gỗ

• Chiều cao: 2600mm, độ dày: 200mm, chiều dài: 3500mm.
• Vật liệu: Gỗ dán 30mm, lớp veneer 2mm.
• Ghi chú: “Lắp dọc trục, dùng keo chịu ẩm, sau khi lắp cần bọc giấy nhám”.

Câu hỏi: Tổng độ dày tường ngăn là bao nhiêu? Cần bao nhiêu tấm gỗ dán để hoàn thành (mỗi tấm 3000mm x 2400mm)?

Giải đáp:
– Độ dày = 30mm + 2mm = 32mm.
– Diện tích tường = 2.6m x 3.5m = 9.1m².
– Diện tích mỗi tấm = 3m x 2.4m = 7.2m².
– Cần 2 tấm (vì 1 tấm không đủ, 2 tấm cung cấp 14.4m² > 9.1m²).

9. Kỹ Năng Nâng Cao: Đọc Bản Vẽ Mộc Trong Môi Trường BIM

9.1 BIM (Building Information Modeling)

BIM không chỉ là bản vẽ 2D mà còn là mô hình 3D chứa đầy đủ thông tin: vật liệu, khối lượng, thời gian thi công, chi phí. Khi làm việc trong môi trường BIM, bạn cần:

• Xác định “Family”: Các đối tượng (tủ, kệ) được tạo dưới dạng “family” với các tham số (width, height, material).
• Kiểm tra “Clash Detection”: Đảm bảo không có xung đột với hệ thống cấp thoát nước, dây điện.
• Sử dụng “Schedules”: Tự động tạo BOQ, danh sách vật liệu.

9.2 Lợi Ích Khi Đọc Bản Vẽ Mộc Trong BIM

• Giảm lỗi: Thông tin đồng nhất, tự động cập nhật khi thay đổi kích thước.
• Tối ưu chi phí: Tính toán khối lượng chính xác, giảm lãng phí.
• Quản lý thời gian: Lập kế hoạch thi công chi tiết, theo dõi tiến độ.

9.3 Các Phần Mềm BIM Phổ Biến

• Revit: Được sử dụng rộng rãi trong kiến trúc và nội thất.
• ArchiCAD: Thân thiện với thiết kế nội thất.
• Vectorworks: Đặc biệt cho thiết kế sân khấu và nội thất cao cấp.

10. Tổng Kết Và Lời Khuyên Cuối Cùng

Đọc bản vẽ mộc không chỉ là việc “đọc” các con số và ký hiệu, mà còn là quá trình hiểu sâu về cấu trúc, vật liệu và quy trình thi công. Khi nắm vững các kiến thức cơ bản sau đây, bạn sẽ:

1. Hiểu rõ các thành phần của bản vẽ: Tiêu đề, legend, kích thước, ghi chú.
2. Biết cách chuyển đổi tỷ lệ sang thực tế và đo đạc chính xác.
3. Nhận diện các loại ghép nối và áp dụng đúng kỹ thuật.
4. Sử dụng phần mềm hỗ trợ để tăng độ chính xác và hiệu quả.
5. Tránh các sai lầm thường gặp bằng cách luôn kiểm tra kỹ lưỡng.
6. Áp dụng BIM để nâng cao chất lượng dự án trong môi trường hiện đại.

Cuối cùng, việc thực hành là chìa khóa. Hãy thường xuyên đọc và phân tích các bản vẽ thực tế, tham gia các buổi đào tạo hoặc workshop về CAD/BIM, và luôn trao đổi với đồng nghiệp, thợ mộc có kinh nghiệm. Khi kiến thức và kinh nghiệm được gắn kết, bạn sẽ trở thành một chuyên gia đọc bản vẽ mộc thực thụ, góp phần nâng cao chất lượng và độ bền của các công trình nội thất. Chúc bạn thành công!
