Mở Đầu
Trong ngành công nghiệp chế tạo, dầu khí, năng lượng và các lĩnh vực liên quan, bản vẽ piping (còn gọi là bản vẽ hệ thống ống dẫn) là một trong những tài liệu quan trọng nhất. Nó không chỉ mô tả chi tiết cấu trúc, vị trí và kích thước của các ống, van, thiết bị mà còn là kim chỉ dẫn cho việc lắp đặt, vận hành, bảo trì và cải tiến hệ thống. Vì vậy, việc đọc và hiểu bản vẽ piping một cách chính xác là kỹ năng thiết yếu đối với kỹ sư, thợ hàn, nhân viên bảo trì và mọi người làm trong ngành.
Bài viết dưới đây sẽ cung cấp cho bạn một hướng dẫn toàn diện, chi tiết và có hệ thống, giúp bạn nắm vững cách đọc bản vẽ piping từ những khái niệm cơ bản nhất cho tới các chi tiết kỹ thuật nâng cao. Nội dung được chia thành các phần sau:
- Tổng quan về bản vẽ piping và vai trò của nó.
- Các ký hiệu, tiêu chuẩn và quy ước thường gặp.
- Cấu trúc của một bản vẽ piping: các loại bản vẽ và cách sắp xếp.
- Các yếu tố quan trọng cần chú ý khi đọc bản vẽ (đường ống, van, phụ kiện, thiết bị, ghi chú).
- Phân tích một ví dụ thực tế: đọc một bản vẽ piping mẫu.
- Các lỗi thường gặp và cách tránh.
- Công cụ hỗ trợ và phần mềm đọc bản vẽ.
- Kết luận và lời khuyên thực hành.
1. Tổng Quan Về Bản Vẽ Piping
1.1 Định Nghĩa
Bản vẽ piping là bản đồ kỹ thuật mô tả toàn bộ hệ thống ống dẫn, bao gồm các ống chính, ống phụ, van, phụ kiện, thiết bị (bình chứa, bồn, máy bơm, bình hơi, v.v.), hỗ trợ cấu kiện (giá đỡ, móc, kẹp) và các thông tin liên quan như vật liệu, kích thước, áp suất thiết kế, nhiệt độ làm việc, v.v.
1.2 Vai Trò Của Bản Vẽ Piping
Có thể bạn quan tâm: Cách Để Vẽ Đẹp Dễ: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu
- Lập kế hoạch thi công: Định vị các thành phần trên công trường, xác định thứ tự lắp đặt.
- Kiểm tra chất lượng: Đối chiếu thực tế với bản vẽ để phát hiện sai lệch.
- Bảo trì, sửa chữa: Xác định vị trí van, cảm biến, điểm kiểm tra áp suất, nhiệt độ.
- An toàn: Đảm bảo các ống không va chạm, không gây nguy cơ rò rỉ, cháy nổ.
- Thiết kế lại, mở rộng: Khi cần thay đổi hoặc mở rộng hệ thống, bản vẽ là cơ sở để tính toán và thiết kế lại.
2. Các Ký Hiệu, Tiêu Chuẩn Và Quy ước Thường Gặp
2.1 Tiêu Chuẩn Quốc Tế
| Tiêu chuẩn | Nội dung chính |
|---|---|
| ISO 14617 | Ký hiệu đồ họa cho thiết bị công nghiệp (các biểu tượng ống, van, phụ kiện). |
| ASME B31.1 / B31.3 | Quy chuẩn thiết kế và xây dựng hệ thống ống dẫn (điện lực, hoá chất). |
| API 610, 620 | Tiêu chuẩn cho bơm và thiết bị liên quan. |
| DIN 3060 | Ký hiệu và quy ước vẽ kỹ thuật (đặc biệt ở châu Âu). |
| JIS | Tiêu chuẩn Nhật Bản, được sử dụng rộng rãi trong các dự án quốc tế. |
2.2 Các Ký Hiệu Cơ Bản
| Ký hiệu | Ý nghĩa | Ghi chú |
|---|---|---|
| Ø | Đường kính ống (mm hoặc inch). | Thường đi kèm với độ dày tường (t). |
| t | Độ dày tường ống. | |
| PN hoặc Schedule | Áp suất danh nghĩa (Pressure Nominal) hoặc lịch trình dày tường. | PN16, PN25, Schedule 40… |
| — | Đường ống thẳng. | |
| —⟂— | Đường ống có khớp góc 90°. | |
| ⟂ | Van cắt (gate valve), van cầu (globe valve) tùy vào ký hiệu phụ. | |
| ⚙ | Thiết bị (bình, bồn, máy bơm). | Thông thường có mã thiết bị (E‑001, P‑101). |
| ⏚ | Van an toàn (safety valve). | |
| ⎈ | Cảm biến áp suất. | |
| ⎊ | Cảm biến nhiệt độ. | |
| ✚ | Điểm hàn (weld joint). | |
| △ | Điểm cắt (cut). |
2.3 Quy Ưước Vẽ
- Màu sắc: Thông thường bản vẽ trắng‑đen, nhưng có thể dùng màu để phân biệt các hệ thống (đỏ – nước nóng, xanh – nước lạnh, vàng – hơi, …).
- Độ dày đường: Đường chính (main) thường dày hơn đường phụ (branch).
- Chú thích (Note): Được viết ở góc bản vẽ hoặc gần các thành phần, chứa thông tin vật liệu, nhiệt độ, áp suất, lớp bảo vệ, v.v.
- Bảng liệt kê (Bill of Materials – BOM): Liệt kê toàn bộ các thành phần, mã, số lượng, vật liệu.
3. Cấu Trúc Của Một Bản Vẽ Piping
3.1 Các Loại Bản Vẽ
Có thể bạn quan tâm: Cách Để Vẽ Với Ipad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
- General Arrangement (GA): Bản vẽ tổng thể, thể hiện vị trí tổng quát của hệ thống trên mặt bằng nhà máy.
- Isometric Drawing (ISO): Bản vẽ 3D 2D, hiển thị chi tiết các đoạn ống, góc, van, hỗ trợ.
- P&ID (Piping & Instrumentation Diagram): Mô tả các thiết bị, van, cảm biến, đường ống và mối quan hệ điều khiển.
- Spool Drawing: Bản vẽ chi tiết cho từng “spool” (đoạn ống đã được cắt, hàn, lắp ráp).

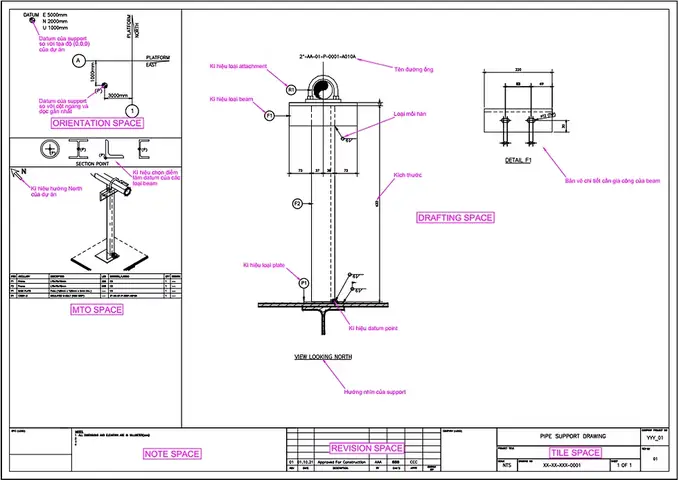

- Support Drawing: Chi tiết các giá đỡ, móc, kẹp.
- Detail Drawing: Bản vẽ chi tiết cho các thiết bị đặc biệt (bình chứa, máy bơm, van lớn).
3.2 Thứ Tự Thông Tin Trên Bản Vẽ
| Vị trí | Nội dung |
|---|---|
| Header | Tiêu đề dự án, mã bản vẽ, ngày phát hành, người thiết kế, người duyệt. |
| Scale | Tỷ lệ bản vẽ (1:50, 1:100…). |
| Revision Block | Lịch sử sửa đổi (Rev. A, B…). |
| Bill of Materials (BOM) | Danh sách các thành phần. |
| Drawing Area | Phần chính, chứa các ký hiệu, đường ống, van, thiết bị. |
| Notes | Ghi chú kỹ thuật, vật liệu, tiêu chuẩn áp dụng. |
| Legend | Bảng giải thích ký hiệu, màu sắc. |
| Title Block | Thông tin tổng quan (tên công ty, địa chỉ, bản quyền). |
4. Các Yếu Tố Quan Trọng Khi Đọc Bản Vẽ
4.1 Đường Ống
- Xác định đường ống chính (Main) và phụ (Branch): Đường chính thường có độ dày nét mạnh hơn, và thường được đánh số (M‑001, M‑002…).
- Kiểm tra kích thước: Đường kính (Ø) và độ dày tường (t) được ghi ngay gần đường ống. Ví dụ: Ø150‑t6.
- Vật liệu: Thường viết dưới dạng ký hiệu (ST‑304, CS‑G, Inconel 625).
4.2 Van
- Mã van: Gồm loại van (GV – Gate Valve, BV – Ball Valve, CV – Check Valve…), số hiệu (V‑101).
- Vị trí: Van thường được đặt ở các nút giao nhau, hoặc trước/ sau thiết bị quan trọng.
- Chức năng: Đọc chú thích để biết van là “isolation”, “control”, “relief”.
4.3 Phụ Kiện (Fittings)
- Elbow (góc): Thường có ký hiệu “90°”, “45°”.
- Tee, Cross: Đánh dấu “T‑001”, “X‑001”.
- Reducer: “R‑001”, có thông số giảm từ Ø200 tới Ø100.
4.4 Thiết Bị
Có thể bạn quan tâm: Cách Để Vẽ Tốt Hơn: Hành Trình Nâng Cao Kỹ Năng Vẽ Dành Cho Mọi Đối Tượng
- Mã thiết bị: E‑001 (bình chứa), P‑101 (máy bơm), H‑201 (bình hơi).
- Thông số: Áp suất thiết kế, nhiệt độ làm việc, công suất (kW), lưu lượng (m³/h).
4.5 Ghi Chú Và Điều Kiện Hoạt Động
- Temperature (T): Ví dụ “T = 150 °C”.
- Pressure (P): “P = 10 bar”.
- Insulation: “Insulation = 50 mm, material = Calcium Silicate”.
- Corrosion Allowance: “CA = 2 mm”.
4.6 Hỗ Trợ Và Kết Nối
- Giá đỡ (Support): Ký hiệu “S‑001”, thường đi kèm với “type = H‑type, spacing = 2 m”.
- Kẹp (Clamp): Đánh dấu “C‑001”.
5. Phân Tích Ví Dụ Thực Tế: Đọc Bản Vẽ Piping Mẫu
Giả sử chúng ta có một Isometric Drawing cho một hệ thống cấp nước nóng cho nhà máy, với các thành phần sau:
- Đường ống chính: Ø200‑t8, PN25, vật liệu CS‑G.
- Van: GV‑001 (Gate Valve), BV‑002 (Ball Valve), RV‑003 (Relief Valve).
- Máy bơm: P‑101, công suất 150 kW, lưu lượng 200 m³/h, áp suất 12 bar.
- Bình chứa: E‑001, dung tích 500 m³, thiết kế 15 bar.
- Nhiệt độ: 180 °C, áp suất thiết kế 12 bar.
Bước 1: Xác Định Đường Ống Chính
- Tìm các đường nét dày, ký hiệu “M‑001”. Đọc kích thước: “Ø200‑t8”.
- Kiểm tra vật liệu và áp suất: “CS‑G, PN25”.
Bước 2: Xác Định Vị Trí Van
Có thể bạn quan tâm: Cách Để Vẽ Manga Đẹp: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao
- GV‑001 nằm ngay trước máy bơm P‑101, chức năng “isolation”.
- BV‑002 đặt sau bình chứa E‑001, dùng để điều chỉnh lưu lượng.
- RV‑003 gắn ở cuối đường ống, có ghi “relief pressure = 13 bar”.
Bước 3: Đọc Thông Tin Thiết Bị
- P‑101: Ghi chú “Rated Power = 150 kW, Flow = 200 m³/h”.
- E‑001: “Design Pressure = 15 bar, Temperature = 180 °C”.
Bước 4: Kiểm Tra Hỗ Trợ
- Các ký hiệu “S‑001”, “S‑002” nằm mỗi 2 m, loại “H‑type”.
- Đảm bảo không có ống treo lơ lửng mà không có hỗ trợ.
Bước 5: Đánh Giá Các Yêu Cầu An Toàn
- Kiểm tra van an toàn (RV‑003), đảm bảo áp suất giải phóng lớn hơn áp suất thiết kế.
- Xem insulation: “Insulation = 30 mm, material = Mineral Wool” để tránh mất nhiệt.
Khi đã hoàn thành các bước trên, bạn đã nắm được toàn bộ cấu trúc, vị trí các thành phần và các thông số kỹ thuật cần thiết để thực hiện lắp đặt hoặc bảo trì hệ thống.
6. Các Lỗi Thường Gặp Khi Đọc Bản Vẽ Piping
| Lỗi | Nguyên Nhân | Hậu Quả | Cách Khắc Phục |
|---|---|---|---|
| Nhầm kích thước ống | Bỏ qua ký hiệu “t” hoặc “PN”. | Rò rỉ, áp lực vượt mức. | Kiểm tra kỹ các ký hiệu, so sánh với BOM. |
| Bỏ qua van an toàn | Không đọc chú thích “relief pressure”. | Nguy cơ quá áp, nguy hiểm. | Luôn tìm ký hiệu “RV” và giá trị thiết kế. |
| Nhầm vật liệu | Không chú ý tới ký hiệu vật liệu (ST‑304 vs CS‑G). | Ăn mòn, hỏng nhanh. | Lập danh sách vật liệu và kiểm tra chéo. |
| Bỏ qua hỗ trợ | Không nhận ra các ký hiệu “S‑xxx”. | Đứt ống, rung động. | Đánh dấu các vị trí hỗ trợ trên bản vẽ. |
| Hiểu sai ký hiệu van | Không phân biệt “gate”, “ball”, “check”. | Điều khiển sai, không thể khép/ mở. | Tham khảo bảng legend và tiêu chuẩn ISO 14617. |
| Không cập nhật revision | Sử dụng bản vẽ cũ, bỏ qua sửa đổi. | Lắp đặt sai, phải tháo dỡ lại. | Kiểm tra “Revision Block” trước khi làm việc. |
7. Công Cụ Hỗ Trợ Và Phần Mềm Đọc Bản Vẽ
- AutoCAD Plant 3D – Tạo, chỉnh sửa và xem bản vẽ piping, hỗ trợ P&ID và Isometric.
- SolidWorks Plastics – Dành cho thiết kế ống dẫn trong ngành nhựa.
- AVEVA PDMS – Hệ thống 3D plant design, tích hợp dữ liệu.
- Bentley OpenPlant – Quản lý dữ liệu, đồng bộ giữa P&ID và mô hình 3D.
- Bluebeam Revu – Xem, chú thích PDF bản vẽ, hỗ trợ đo kích thước.
- Mobile Apps (AutoCAD mobile, PlanGrid) – Đọc bản vẽ trên thiết bị di động, ghi chú tại chỗ.
Lưu Ý Khi Sử Dụng Phần Mềm
- Đảm bảo version: Các ký hiệu có thể thay đổi giữa các phiên bản.
- Kiểm tra độ chính xác: Khi chuyển đổi từ DWG sang PDF, độ chính xác kích thước có thể thay đổi.
- Quyền truy cập: Đảm bảo bạn có quyền xem và chỉnh sửa (nếu cần).
8. Kết Luận Và Lời Khuyên Thực Hành
Việc đọc bản vẽ piping không chỉ là việc nhận diện các ký hiệu mà còn là quá trình phân tích toàn diện các thông tin kỹ thuật, vật liệu, áp suất, nhiệt độ và các yếu tố an toàn. Để trở thành một người đọc bản vẽ thành thạo, bạn cần:
- Nắm vững các tiêu chuẩn quốc tế (ISO, ASME, API) và quy ước ký hiệu.
- Thực hành thường xuyên: Đọc nhiều bản vẽ thực tế, từ P&ID đến Isometric.
- Kiểm tra chéo: So sánh các thông tin trên bản vẽ với BOM, tài liệu thiết kế và yêu cầu dự án.
- Sử dụng công cụ hỗ trợ: Áp dụng phần mềm CAD và các ứng dụng di động để giảm thiểu lỗi.
- Luôn cập nhật revision: Kiểm tra lịch sử sửa đổi để tránh làm việc trên bản vẽ lỗi thời.
- Tham khảo đồng nghiệp: Khi gặp ký hiệu không rõ, hỏi người có kinh nghiệm hoặc tra cứu trong tài liệu tiêu chuẩn.
Cuối cùng, đọc bản vẽ piping là một kỹ năng đòi hỏi sự tỉ mỉ, kiên nhẫn và kiến thức nền tảng vững chắc. Khi bạn đã thành thạo, không chỉ giúp dự án tiến hành suôn sẻ mà còn góp phần nâng cao an toàn và hiệu quả vận hành của toàn bộ hệ thống.
Hãy luôn nhớ: “Bản vẽ là ngôn ngữ chung của mọi người trong dự án.” Khi bạn hiểu và giao tiếp tốt bằng ngôn ngữ này, mọi công việc sẽ trở nên dễ dàng hơn, giảm thiểu rủi ro và chi phí. Chúc bạn thành công trong việc nắm vững cách đọc bản vẽ piping!
