Lời mở đầu
Vẽ kỹ thuật không chỉ là một kỹ năng thiết yếu trong các ngành công nghiệp như cơ khí, điện tử, kiến trúc hay xây dựng, mà còn là công cụ giao tiếp ngôn ngữ đồ họa giúp truyền tải ý tưởng một cách chính xác, nhanh chóng và dễ hiểu. Đối với những người mới bắt đầu, việc nắm bắt các nguyên tắc cơ bản, làm quen với các chuẩn mực và phần mềm hỗ trợ có thể là một thách thức lớn. Bài viết này sẽ cung cấp cho bạn một lộ trình học vẽ kỹ thuật chi tiết, từ những kiến thức nền tảng cho tới các kỹ năng nâng cao, kèm theo các mẹo thực hành, tài nguyên học tập và lời khuyên để tránh những lỗi thường gặp.
Mục tiêu của bài viết:
– Giới thiệu các khái niệm và chuẩn mực cơ bản trong vẽ kỹ thuật.
– Xác định lộ trình học tập rõ ràng, phù hợp cho người mới bắt đầu và người muốn nâng cao.
– Cung cấp danh sách tài liệu, phần mềm và nguồn học trực tuyến uy tín.
– Đưa ra các phương pháp thực hành và kiểm tra tiến độ học tập.
1. Hiểu Rõ Vẽ Kỹ Thuật Là Gì?
1.1 Định nghĩa
Vẽ kỹ thuật (Technical Drawing) là quá trình tạo ra bản vẽ mô tả chi tiết một sản phẩm, bộ phận hoặc hệ thống, sử dụng các ký hiệu, chuẩn mực và tỷ lệ cụ thể để người xem có thể hiểu và thực hiện chính xác. Bản vẽ kỹ thuật không chỉ là hình ảnh minh hoạ, mà còn là tài liệu pháp lý, là cơ sở để sản xuất, lắp đặt và bảo trì.

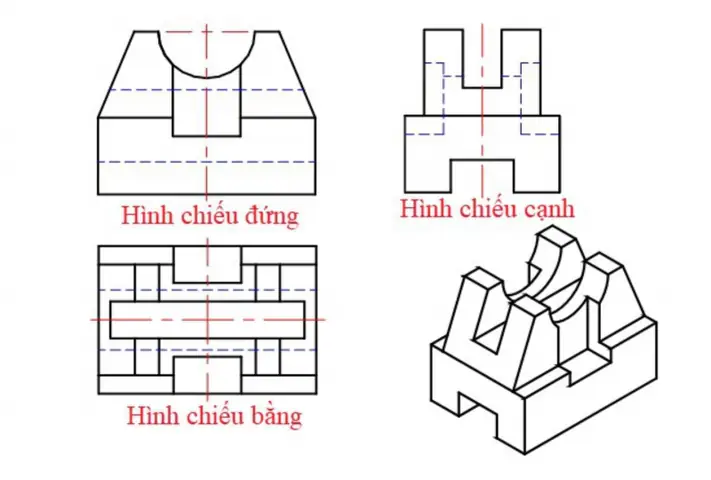

1.2 Các loại bản vẽ kỹ thuật
Có thể bạn quan tâm: Cách Học Vẽ Cơ Bản: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu
| Loại bản vẽ | Mục đích | Đặc điểm |
|---|---|---|
| Bản vẽ minh hoạ (Illustration) | Trình bày ý tưởng, khái niệm | Đồ họa đẹp, không quá chi tiết kỹ thuật |

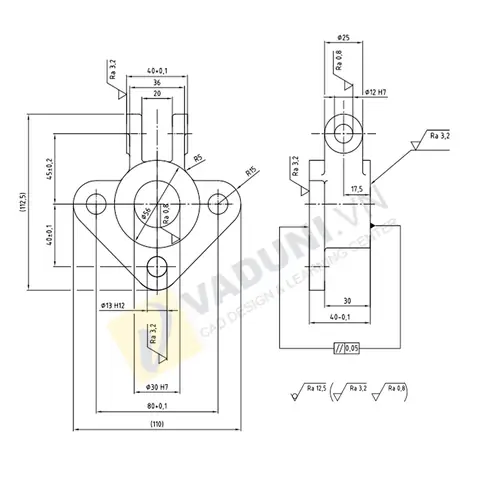

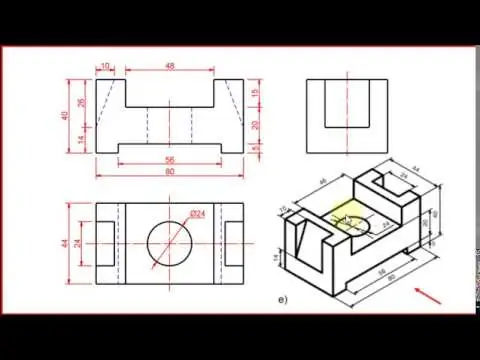

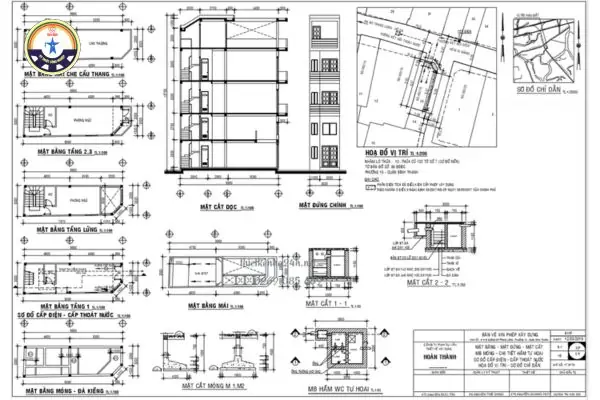

| Bản vẽ chi tiết (Detail Drawing) | Cung cấp thông số kích thước, vật liệu | Độ chính xác cao, có kích thước, tolerances |
| Bản vẽ lắp ráp (Assembly Drawing) | Hướng dẫn lắp ghép các bộ phận | Bao gồm các bộ phận, mối quan hệ, thứ tự lắp |
| Bản vẽ cắt (Sectional Drawing) | Hiển thị nội thất, cấu trúc bên trong | Dùng mặt cắt, hạt cắt, ký hiệu đặc biệt |
| Bản vẽ phối hợp (Coordination Drawing) | Đối chiếu các hệ thống (điện, nước, HVAC) | Kết hợp nhiều discipline, dùng màu sắc |
1.3 Chuẩn mực quốc tế
- ISO (International Organization for Standardization): ISO 128 (nguyên tắc tổng quan), ISO 129 (kích thước), ISO 5455 (tỷ lệ).
- ASME (American Society of Mechanical Engineers): Yêu cầu cho bản vẽ máy móc, tolerances, ký hiệu.
- DIN (Deutsches Institut für Normung): Chuẩn mực châu Âu, đặc biệt trong cơ khí.
Việc nắm vững một trong các chuẩn mực này (thường là ISO) sẽ giúp bạn tạo ra bản vẽ đáp ứng yêu cầu quốc tế và dễ dàng trao đổi với các đối tác.
2. Xây Dựng Kiến Thức Cơ Bản
2.1 Học các ký hiệu và chuẩn đo
- Ký hiệu hình học: Đường thẳng, vòng tròn, cung, elip, đa giác.
- Ký hiệu cắt: Đường cắt (đánh dấu góc cắt), hạt cắt (hatch) cho các phần cắt.
- Ký hiệu tolerances: Độ lệch kích thước (±), GD&T (Geometric Dimensioning and Tolerancing).
- Ký hiệu vật liệu: Mã vật liệu (SS 304, AL6061), tiêu chuẩn bề mặt (Rz, Ra).
Cách học:
– Tải bản PDF “ISO 128 – Symbol and Line Types” và ghi chú.
– Thực hành vẽ mỗi ký hiệu ít nhất 10 lần trên giấy và phần mềm.
2.2 Đọc và hiểu bản vẽ
Có thể bạn quan tâm: Cách Học Vẽ Chân Dung: Hành Trình Từ Cơ Bản Đến Thành Thạo
- Tiêu đề (Title Block): Thông tin dự án, người vẽ, ngày vẽ, tỉ lệ.
- Kích thước (Dimensions): Đọc vị trí, hướng, đơn vị, tolerances.
- Ghi chú (Notes): Hướng dẫn đặc biệt, yêu cầu vật liệu, quy trình xử lý.
Bài tập thực hành: Lấy một bản vẽ kỹ thuật có sẵn (ví dụ: bản vẽ chi tiết một bánh răng) và viết lại toàn bộ thông tin tiêu đề, kích thước, tolerances bằng tiếng Việt.
2.3 Công cụ vẽ truyền thống
| Công cụ | Công dụng | Lưu ý |
|---|---|---|
| Bút vẽ (Technical pen) | Vẽ đường nét chuẩn, độ dày khác nhau | Chọn bút phù hợp: 0.1 mm, 0.3 mm, 0.5 mm |
| Thước kẻ (Scale ruler) | Đo và vẽ tỷ lệ | Sử dụng thước có các tỷ lệ: 1:1, 1:2, 1:5, 1:10 |
| Compas (Compass) | Vẽ vòng tròn, cung | Kiểm tra độ chính xác thường xuyên |
| Bảng vẽ (Drafting board) | Đặt giấy, giữ góc nghiêng | Đảm bảo mặt phẳng không bị cong |
Mẹo: Khi mới bắt đầu, tập trung vào việc duy trì độ sạch sẽ của các đường nét, tránh “đứt nét” và “đè chồng” không cần thiết.
3. Lộ Trình Học Từ Cơ Bản Đến Nâng Cao
3.1 Giai đoạn 1: Nền tảng (0‑2 tháng)
| Hoạt động | Thời gian | Kết quả mong đợi |
|---|---|---|
| Học lý thuyết chuẩn ISO 128, 129 | 1 tuần | Nắm vững ký hiệu, chuẩn đo |
| Thực hành vẽ tay: các hình cơ bản (đường thẳng, vòng tròn, góc) | 2 tuần | Vẽ được hình chuẩn, không lệch |
| Giải bài tập đo kích thước, đọc bản vẽ | 1 tuần | Đọc đúng các thông số trên bản vẽ |
| Làm quen với phần mềm 2D (AutoCAD, DraftSight) | 2‑3 tuần | Vẽ 1 bản chi tiết đơn giản trên máy tính |
| Kiểm tra: Thiết kế một chi tiết cơ bản (ví dụ: một khớp nối) | 1 tuần | Hoàn thành bản vẽ chi tiết, có tiêu đề, kích thước, tolerances |
3.2 Giai đoạn 2: Trung cấp (3‑6 tháng)
Có thể bạn quan tâm: Cách Gọt Bút Chì Vẽ: Kỹ Thuật, Công Cụ Và Mẹo Để Tạo Đường Nét Hoàn Hảo
| Hoạt động | Thời gian | Kết quả mong đợi |
|---|---|---|
| Học GD&T (Geometric Dimensioning & Tolerancing) | 3 tuần | Áp dụng tolerances hình học chính xác |
| Vẽ bản cắt (sectional view) và bản lắp ráp | 4 tuần | Tạo bản cắt và bản lắp ráp cho một bộ phận đa thành phần |
| Sử dụng phần mềm 3D (SolidWorks, Fusion 360) | 6‑8 tuần | Tạo mô hình 3D, xuất bản vẽ 2D từ mô hình |
| Thực hành dự án nhóm (ví dụ: thiết kế một bàn làm việc) | 4‑6 tuần | Hoàn thành bộ bản vẽ chi tiết, lắp ráp, BOM (Bill of Materials) |
| Kiểm tra: Đánh giá chất lượng bản vẽ qua tiêu chuẩn ISO | 1 tuần | Nhận phản hồi, chỉnh sửa lỗi chuẩn đo |
3.3 Giai đoạn 3: Nâng cao (6‑12 tháng)
| Hoạt động | Thời gian | Kết quả mong đợi |
|---|---|---|
| Học chuẩn IEC cho ngành điện, chuẩn ASTM cho vật liệu | 4 tuần | Áp dụng chuẩn đặc thù vào bản vẽ |
| Tối ưu hoá quy trình thiết kế (Design for Manufacture – DFM) | 3 tuần | Đưa ra giải pháp giảm chi phí sản xuất |
| Phân tích stress, mô phỏng (ANSYS, Abaqus) | 5‑6 tuần | Kết hợp mô phỏng vào bản vẽ, chú thích kết quả |
| Quản lý dữ liệu CAD (PDM – Product Data Management) | 3 tuần | Sử dụng Vault, Fusion Team để quản lý phiên bản |
| Dự án thực tế: Thiết kế và sản xuất một bộ phận máy móc | 8‑12 tuần | Từ ý tưởng tới sản phẩm thực tế, hoàn thiện hồ sơ kỹ thuật |
4. Công Cụ Và Phần Mềm Hỗ Trợ
4.1 Phần mềm 2D
| Phần mềm | Ưu điểm | Nhược điểm | Giá |
|---|---|---|---|
| AutoCAD | Tiêu chuẩn công nghiệp, hỗ trợ DWG, đa ngôn ngữ | Cần tài nguyên mạnh, giá cao | 1.690 USD/năm |
| DraftSight | Giao diện đơn giản, tương thích DWG | Tính năng nâng cao hạn chế | Miễn phí (phiên bản cơ bản) |
| LibreCAD | Mã nguồn mở, miễn phí | Chưa hỗ trợ DWG đầy đủ | Miễn phí |
| BricsCAD | Tương thích AutoCAD, hỗ trợ 3D | Giá trung bình | 590 USD/năm |
4.2 Phần mềm 3D
| Phần mềm | Ưu điểm | Nhược điểm | Giá |
|---|---|---|---|
| SolidWorks | Đa dạng công cụ, mạnh về lắp ráp | Yêu cầu cấu hình cao | 4.000 USD (license) |
| Fusion 360 | Đám mây, tích hợp CAM, miễn phí cho sinh viên | Giới hạn tính năng trong gói miễn phí | Miễn phí (đối với sinh viên) |
| Inventor | Tích hợp tốt với AutoCAD, mạnh về mô phỏng | Giá cao | 2.200 USD/năm |
| FreeCAD | Mã nguồn mở, hỗ trợ parametric | Giao diện chưa thân thiện | Miễn phí |
4.3 Công cụ hỗ trợ GD&T và kiểm tra
- GD&T Advisor (plug‑in AutoCAD) – giúp kiểm tra lỗi GD&T tự động.
- Siemens NX Verify – kiểm tra chuẩn đo và tolerances trong môi trường 3D.
4.4 Tài nguyên học tập trực tuyến
Có thể bạn quan tâm: Cách Gấp Bản Vẽ A1 Chuẩn Gọn, Nhanh Chóng Và Chính Xác Cho Mọi Nhu Cầu
| Nguồn | Loại nội dung | Đánh giá |
|---|---|---|
| Coursera – “Engineering Drawing & Sketching” | Khóa học video, bài tập | ★★★★☆ |
| Udemy – “AutoCAD 2026 Complete Course” | Video hướng dẫn chi tiết | ★★★★☆ |
| LinkedIn Learning – “SolidWorks Essential Training” | Video, tài liệu | ★★★★☆ |
| YouTube – kênh “LearnTechDraw” | Video ngắn, ví dụ thực tế | ★★★★☆ |
| Sách “Technical Drawing with Engineering Graphics” – Frederick E. Giesecke | Sách giáo trình, bài tập | ★★★★★ |
5. Phương Pháp Thực Hành Hiệu Quả
5.1 “Learning by Doing” – Học qua thực hành
- Ngày 1‑7: Vẽ tay 10 hình cơ bản (đường thẳng, vòng tròn, elip, đa giác).
- Ngày 8‑14: Chuyển sang phần mềm 2D, vẽ lại các hình đã vẽ tay, so sánh độ chính xác.
- Ngày 15‑30: Thiết kế một chi tiết cơ bản (đai ốc, vòng bi) và tạo bản vẽ chi tiết đầy đủ.
5.2 “Reverse Engineering” – Đảo ngược
- Tìm một sản phẩm thực tế (ví dụ: một chiếc chìa khóa), đo các kích thước bằng thước cặp, vẽ lại bản vẽ chi tiết.
- So sánh bản vẽ của bạn với bản vẽ gốc (nếu có) để xác định sai lệch.
5.3 “Peer Review” – Đánh giá lẫn nhau
- Tham gia nhóm học trên Discord/Telegram, chia sẻ bản vẽ, nhận xét về: độ sạch sẽ, chuẩn đo, ký hiệu, tolerances.
- Thực hiện “đánh giá 3‑2‑1”: 3 điểm mạnh, 2 điểm cần cải thiện, 1 câu hỏi.
5.4 “Project‑Based Learning”
- Lựa chọn dự án thực tế (ví dụ: thiết kế một chiếc ghế gập).
- Phân chia công việc: khái niệm, mô hình 3D, bản vẽ chi tiết, lắp ráp, kiểm tra tolerances.
- Hoàn thiện báo cáo kỹ thuật, bao gồm: bản vẽ, BOM, quy trình sản xuất.
6. Kiểm Tra và Đánh Giá Tiến Độ
| Tiêu chí | Phương pháp đánh giá | Mức độ đạt |
|---|---|---|
| Độ chính xác kích thước | Đo bằng thước cặp, so sánh với giá trị chuẩn | ±0.1 mm |
| Tuân thủ chuẩn ISO | Kiểm tra ký hiệu, tiêu đề, tỉ lệ | Đạt/Không đạt |
| Sử dụng GD&T | Kiểm tra đúng vị trí, loại tolerances | Đạt/Không đạt |
| Chất lượng bản vẽ | Đánh giá độ sạch sẽ, không chồng chéo | Cao/Trung bình/Thấp |
| Thời gian hoàn thành | So sánh với kế hoạch | ≤ 10% trễ |
Công cụ tự động: Sử dụng plug‑in “AutoCAD Draftsight Checker” để tự động phát hiện lỗi chuẩn đo và ký hiệu.
7. Những Sai Lầm Thường Gặp Và Cách Tránh
- Không tuân thủ tỉ lệ – Khi vẽ tay, luôn sử dụng thước kẻ có tỉ lệ phù hợp.
- Ghi chú mơ hồ – Mỗi ghi chú phải cụ thể, ví dụ: “Mặt phẳng A – 0.2 mm roughness”.
- Lạm dụng đường nét đậm – Dùng đường nét mỏng (0.25 mm) cho các chi tiết phụ, chỉ dùng đường nét dày (0.5 mm) cho đường biên.
- Bỏ qua tolerances – Khi thiết kế các bộ phận ghép, luôn xác định tolerances để tránh lỗi lắp ráp.
- Không lưu phiên bản – Sử dụng PDM hoặc ít nhất là lưu bản vẽ với tên file có ngày tháng và phiên bản (e.g.,
Gear_Assembly_v02_20240515.dwg).
8. Lời Khuyên Cuối Cùng
- Kiên trì thực hành mỗi ngày: Ngay cả 30 phút mỗi ngày cũng tạo ra sự tiến bộ đáng kể.
- Tham gia cộng đồng: Các diễn đàn như Eng-Tips, GrabCAD hay nhóm Facebook “Vẽ Kỹ Thuật Việt Nam” là nơi bạn có thể đặt câu hỏi, chia sẻ và học hỏi.
- Luôn cập nhật chuẩn mới: ISO, ASME, DIN thường xuyên cập nhật, vì vậy hãy đăng ký nhận bản tin hoặc tham gia các hội thảo chuyên ngành.
- Kết hợp với thực tế: Nếu có cơ hội thực tập tại công ty cơ khí, thiết kế hoặc xây dựng, hãy áp dụng những gì đã học để củng cố kiến thức.
- Đầu tư vào công cụ: Một bút vẽ chất lượng và một máy tính cấu hình tốt sẽ giảm bớt khó khăn trong quá trình học.
9. Tổng kết
Học vẽ kỹ thuật không phải là một quá trình ngắn ngủi, nhưng nếu bạn tuân thủ lộ trình học có hệ thống, sử dụng đúng công cụ và luôn kiểm tra lại công việc của mình, bạn sẽ nhanh chóng đạt được trình độ chuyên nghiệp. Hãy bắt đầu từ những kiến thức nền tảng, dần dần nâng cao qua các dự án thực tế, và luôn duy trì việc tự đánh giá, cải tiến. Khi bạn đã thành thạo vẽ kỹ thuật, không chỉ mở ra cơ hội nghề nghiệp trong các ngành công nghiệp lớn, mà còn giúp bạn trở thành người “ngôn ngữ chung” trong giao tiếp thiết kế, biến ý tưởng thành hiện thực một cách chính xác và hiệu quả.
Chúc bạn thành công trên con đường chinh phục vẽ kỹ thuật!
