Cách In Bản Vẽ Sketchup: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

SketchUp là một trong những phần mềm mô hình 3D phổ biến nhất hiện nay, không chỉ được kiến trúc sư, kỹ sư, nhà thiết kế nội thất sử dụng mà còn thu hút rất nhiều người dùng mới muốn tạo ra các mô hình 3D nhanh chóng và dễ dàng. Một trong những nhu cầu thiết yếu khi làm việc với Sketch​Up là in bản vẽ để trình bày, chia sẻ hoặc lưu trữ. Tuy nhiên, nhiều người dùng vẫn còn bối rối khi đối mặt với quy trình in, đặc biệt là khi muốn in bản vẽ 2D từ mô hình 3D, điều chỉnh kích thước, độ phân giải, hoặc in ra các dạng giấy khác nhau.

Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một, giúp bạn in bản vẽ SketchUp một cách chuyên nghiệp, bất kể bạn đang sử dụng phiên bản SketchUp Free (trình duyệt), SketchUp Pro, hoặc các plugin hỗ trợ in ấn. Chúng tôi sẽ phân tích các yếu tố quan trọng như chuẩn bị mô hình, thiết lập layout, cấu hình máy in, và các mẹo tối ưu hoá để có được bản in chất lượng cao. Ngoài ra, chúng tôi cũng sẽ giới thiệu một số công cụ và phần mềm phụ trợ giúp quá trình in ấn trở nên mượt mà hơn.

1. Tổng Quan Về Quy Trình In Bản Vẽ SketchUp

Trước khi đi sâu vào chi tiết kỹ thuật, hãy cùng nhìn tổng quan về các bước cần thực hiện:

Bước	Mô tả ngắn gọn
1.1. Chuẩn bị mô hình	Kiểm tra mô hình, loại bỏ các thành phần không cần thiết, chuẩn hoá đơn vị.
1.2. Tạo Layout (hoặc Scene)	Đặt các view, tạo các scene để dễ dàng chuyển đổi góc nhìn khi in.
1.3. Thiết lập giấy và tỷ lệ	Chọn kích thước giấy, tỷ lệ bản vẽ, và định dạng file (PDF, DWG, PNG…).
1.4. Cài đặt máy in/điện thoại	Kiểm tra driver, độ phân giải, chất liệu giấy.
1.5. Xuất file	Xuất ra PDF, DWG, hoặc hình ảnh, sau đó in.
1.6. Kiểm tra bản in	Đảm bảo các chi tiết, kích thước, và màu sắc đúng như mong muốn.

Quy trình này áp dụng cho cả SketchUp Free (qua trình duyệt) và SketchUp Pro (có tích hợp Layout). Đối với người dùng Pro, công cụ Layout sẽ giúp bạn tạo bản vẽ 2D chuyên nghiệp hơn, còn người dùng Free có thể xuất file ảnh hoặc PDF trực tiếp từ SketchUp.

2. Chuẩn Bị Mô Hình Trước Khi In

2.1. Kiểm Tra Đơn Vị Và Tỷ Lệ

Có thể bạn quan tâm: Cách Học Vẽ Kỹ Thuật Hiệu Quả: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

• Đơn vị đo: Vào Window > Model Info > Units để chọn đơn vị phù hợp (mm, cm, m, inch…). Đảm bảo toàn bộ mô hình được thiết kế theo cùng một đơn vị để tránh sai lệch khi in.
• Tỷ lệ bản vẽ: Khi tạo layout hoặc xuất file, bạn sẽ phải thiết lập tỷ lệ (ví dụ: 1:50, 1:100). Đảm bảo rằng mô hình thực tế và tỷ lệ in phù hợp với yêu cầu dự án.

2.2. Dọn Dẹp Mô Hình

• Xóa các thành phần không cần thiết: Nhóm, component hoặc layer không dùng tới sẽ làm tăng kích thước file và gây khó khăn khi in.
• Kiểm tra bề mặt và độ mịn: Đảm bảo không có edge trùng lặp hoặc bề mặt lỗ hổng, vì chúng có thể xuất hiện dưới dạng “vệt” khi in.
• Sử dụng Groups/Components: Đóng gói các đối tượng thành nhóm hoặc component để dễ dàng ẩn/hiện khi tạo các view khác nhau.

2.3. Thiết Lập Styles (Kiểu Đường)

• Line Styles: Vào Window > Styles để chọn kiểu đường (đậm, nét đứt, màu). Khi in, các kiểu này sẽ quyết định cách hiển thị các đường viền và chi tiết.
• Edge Settings: Tại Window > Model Info > Edge, bật/tắt các tùy chọn như Profiles, Back Edges, Hidden Edges. Đối với bản in kỹ thuật, thường tắt Back Edges và bật Profiles.

2.4. Tạo Các Scenes (Cảnh)

• Scenes là các góc nhìn cố định, giúp bạn chuyển đổi nhanh khi tạo layout.
• Đặt các scene cho các mặt chính: mặt đứng, mặt bằng, mặt cắt, phối cảnh.
• Khi tạo scene, lưu lại các thiết lập như Shadow, Fog, Background để bản in không bị thay đổi.

3. Sử Dụng SketchUp Layout (Dành Cho Phiên Bản Pro)

3.1. Khởi Tạo Layout Mới

1. Trong SketchUp, chọn File > Send to Layout….
2. Chọn kích thước giấy (A0, A1, A2, A3, A4…) và độ phân giải (DPI). Đối với bản in kỹ thuật, thường dùng 300 DPI để đảm bảo độ nét.
3. Layout sẽ mở ra với một viewport mặc định hiển thị mô hình hiện tại.

3.2. Thêm Nhiều Viewport

• Sử dụng công cụ Viewport trong Layout để tạo các khung hiển thị khác nhau.
• Kéo thả các scene đã tạo ở SketchUp vào các viewport để nhanh chóng thay đổi góc nhìn.
• Điều chỉnh Scale (tỷ lệ) của từng viewport bằng cách click chuột phải → Viewport Settings → Scale.

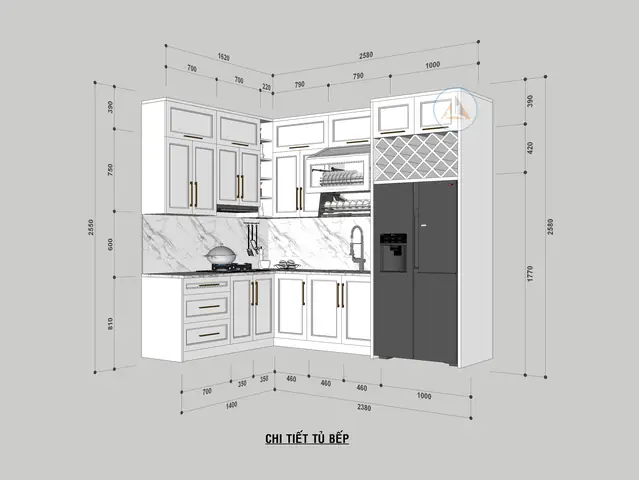

3.3. Thêm Các Thành Phần Kỹ Thuật

Có thể bạn quan tâm: Cách Học Vẽ Cơ Bản: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

• Dimensions (Kích thước): Dùng công cụ Dimension trong Layout để thêm các kích thước chính xác.
• Annotations (Ghi chú): Thêm văn bản, tiêu đề, logo, ngày tháng, v.v.
• Title Block: Sử dụng mẫu title block chuẩn (ví dụ: AEC, ISO) để hiển thị thông tin dự án, tên người vẽ, số bản vẽ.

3.4. Kiểm Tra Lại Độ Phân Giải và Độ Sắc

• Vào File > Document Setup > Print Setup để kiểm tra độ phân giải và màu sắc.
• Đối với bản in màu, bật Color; nếu chỉ cần in đen trắng, chọn Monochrome.

3.5. Xuất File PDF

• Khi mọi thứ đã hoàn thiện, vào File > Export > PDF.
• Chọn High Quality Print để có độ nét cao, hoặc Standard nếu muốn file nhẹ hơn.
• Đặt tên file, vị trí lưu và nhấn Export.

4. In Trực Tiếp Từ SketchUp (Phiên Bản Free)

Nếu bạn không có SketchUp Pro, vẫn có thể in bản vẽ bằng cách sau:

4.1. Sử Dụng Công Cụ “Export 2D Graphic”

1. Vào File > Export > 2D Graphic.
2. Chọn định dạng: PNG, JPG, PDF (tùy phiên bản Free cho phép).
3. Đặt kích thước và độ phân giải (ví dụ: 300 DPI cho in ấn).
4. Lưu file và mở bằng phần mềm xem ảnh hoặc Adobe Acrobat để in.

4.2. In Thông Qua Trình Duyệt

• Nếu xuất ra PDF, mở file bằng trình duyệt (Chrome, Edge) và chọn Print.
• Trong cửa sổ in, chọn máy in, giấy, và tùy chọn Scale (tỷ lệ). Đảm bảo không bật Fit to page nếu muốn giữ tỷ lệ thực tế.

4.3. Lưu Ý Khi In Ảnh

• Đảm bảo ảnh được lưu ở độ phân giải cao (ít nhất 300 DPI) để tránh mờ.
• Nếu in màu, kiểm tra màu sắc trên màn hình có thể khác so với bản in thực tế; nên thực hiện proof (bản thử) trước khi in hàng loạt.

5. Cấu Hình Máy In Để Đạt Chất Lượng Tối Ưu

Có thể bạn quan tâm: Cách Học Vẽ Chân Dung: Hành Trình Từ Cơ Bản Đến Thành Thạo

5.1. Độ Phân Giải (DPI)

• 300 DPI: Chuẩn cho bản in kỹ thuật, bản vẽ kiến trúc.
• 600 DPI: Dành cho bản in chi tiết nhỏ, như bản vẽ điện tử.
• 150 DPI: Phù hợp cho bản in nội bộ, không cần độ chi tiết cao.

5.2. Loại Giấy

Loại giấy	Độ dày (gsm)	Ứng dụng
Giấy A4 tiêu chuẩn	80-100	Bản in nội bộ, bản nháp
Giấy matte (có bìa)	120-150	Bản trình bày khách hàng
Giấy photo	200-300	In hình ảnh, render 3D
Giấy CAD (cứng)	160-200	Bản in kỹ thuật, bản vẽ chi tiết

5.3. Cài Đặt Màu Sắc

• CMYK vs RGB: Khi in, máy in thường dùng CMYK. Đảm bảo file xuất ra (PDF hoặc ảnh) đã được chuyển sang không gian màu CMYK nếu cần màu chuẩn.
• Profile màu: Sử dụng ICC profile của nhà sản xuất giấy để bảo đảm màu sắc chính xác.

5.4. Kiểm Tra Trước Khi In

• Print Preview: Luôn kiểm tra trước khi in để tránh cắt mất phần quan trọng.
• Test Print: In một trang mẫu để kiểm tra độ nét, màu sắc, và kích thước.

6. Các Plugin Hỗ Trợ In Ấn Trong SketchUp

6.1. SketchUp STL Exporter

• Dùng để xuất mô hình 3D ra định dạng STL, sau đó có thể chuyển đổi sang các phần mềm in 3D (như Cura) nếu bạn muốn in mô hình vật lý.

6.2. Layout Print Enhancer

Có thể bạn quan tâm: Cách Gọt Bút Chì Vẽ: Kỹ Thuật, Công Cụ Và Mẹo Để Tạo Đường Nét Hoàn Hảo

• Cải thiện chất lượng PDF, cho phép tùy chỉnh DPI, độ nét đường nét, và hỗ trợ in màu chính xác hơn.

6.3. SU2DWG Exporter

• Xuất mô hình sang định dạng DWG/DXF, phù hợp với AutoCAD hoặc các phần mềm CAD khác để in bản vẽ 2D truyền thống.

6.4. V-Ray for SketchUp (Render Plugin)

• Khi bạn muốn in bản render chất lượng cao, V-Ray cung cấp các preset in ấn, giúp bạn xuất ảnh độ phân giải 4K hoặc 8K, phù hợp cho bản in poster, bản trình bày.

7. Mẹo Và Thủ Thuật Nâng Cao

7.1. Sử Dụng “Hidden Line” Rendering

• Trong SketchUp, vào View > Face Style > Hidden Line để hiển thị mô hình dạng “đường viền ẩn”. Khi xuất ra PDF, các mặt sẽ không được tô màu, chỉ còn các đường viền, rất thích hợp cho bản vẽ kỹ thuật.

7.2. Tạo “Section Cut” Để In Cắt Mặt

• Sử dụng công cụ Section Plane để tạo mặt cắt.
• Khi tạo layout, bật Section Cut trong viewport để hiển thị mặt cắt.
• Thêm các dimensions và annotations vào mặt cắt để có bản vẽ chi tiết.

7.3. In Nhiều Trang Tự Động

• Sử dụng Layout để đặt nhiều viewport trên một trang hoặc nhiều trang.
• Khi xuất PDF, Layout sẽ tự động tạo các trang dựa trên các layout bạn đã thiết kế.

7.4. In “Scale 1:1” Cho Kiểm Tra Kích Thước

• Đối với các chi tiết quan trọng, in một bản “Scale 1:1” (tỷ lệ thực tế) để đo trực tiếp bằng thước kẻ và kiểm tra độ chính xác.

7.5. Sử Dụng “Batch Export” Để Xuất Nhiều View

• Với plugin SketchUp Batch Export, bạn có thể xuất đồng thời tất cả các scene thành các file PDF hoặc PNG riêng biệt, tiết kiệm thời gian.

8. Xử Lý Các Vấn Đề Thường Gặp Khi In

Vấn đề	Nguyên nhân	Giải pháp
Mô hình bị lệch vị trí trên giấy	Tỷ lệ không đúng, hoặc thiết lập margin sai	Kiểm tra Scale trong Layout hoặc Print Setup của máy in
Đường nét mờ hoặc không đầy đủ	DPI quá thấp, hoặc Edge Settings chưa bật Profiles	Tăng DPI lên 300+; bật Profiles và Silhouettes
Màu sắc không đúng	File xuất ở RGB, máy in dùng CMYK	Chuyển file sang CMYK trước khi in (Adobe Acrobat, Photoshop)
Kích thước không đúng	Đơn vị mô hình và đơn vị in không khớp	Đảm bảo Model Info > Units và Layout Scale đồng nhất
File PDF quá nặng	Độ phân giải quá cao, hoặc có quá nhiều hình ảnh nhúng	Giảm DPI hoặc sử dụng công cụ nén PDF (Adobe Acrobat, Smallpdf)

9. Quy Trình Hoàn Thiện Dự Án In Bản Vẽ SketchUp

1. Kiểm tra mô hình: Đảm bảo không có lỗi địa lý, đơn vị thống nhất, các component được nhóm hợp lý.
2. Tạo scenes và layout: Đặt các góc nhìn, cắt mặt, và chuẩn bị các viewport.
3. Thiết lập title block: Thêm thông tin dự án, ngày tháng, logo.
4. Cấu hình máy in: Lựa chọn giấy, DPI, màu sắc.
5. Xuất file PDF: Kiểm tra lại các tùy chọn xuất, lưu ở chất lượng cao.
6. In thử (Proof): In một bản mẫu để kiểm tra độ chính xác.
7. In hàng loạt: Khi đã hài lòng, tiến hành in số lượng cần thiết.
8. Lưu trữ: Lưu file PDF và bản SketchUp gốc trên ổ đĩa hoặc cloud để tiện cho việc chỉnh sửa sau này.

10. Kết Luận

Việc in bản vẽ SketchUp không chỉ là một thao tác đơn giản mà còn là một quá trình yêu cầu sự chuẩn bị kỹ lưỡng, hiểu biết về các công cụ phần mềm và thiết bị in. Từ việc chuẩn bị mô hình, tạo layout, cấu hình máy in, cho tới việc sử dụng các plugin hỗ trợ, mỗi bước đều ảnh hưởng đến chất lượng cuối cùng của bản in.

Hy vọng rằng với hướng dẫn chi tiết trên, bạn đã nắm bắt được toàn bộ quy trình và có thể tự tin thực hiện các bản in từ SketchUp, dù là bản vẽ kỹ thuật, bản trình bày khách hàng, hay bản in 3D. Hãy luôn nhớ kiểm tra lại các thiết lập, thực hiện bản in thử trước khi in số lượng lớn, và tận dụng các công cụ phụ trợ để tối ưu hoá thời gian và chất lượng.

Nếu bạn còn thắc mắc hoặc muốn chia sẻ kinh nghiệm riêng về in bản vẽ SketchUp, đừng ngần ngại để lại bình luận phía dưới. Chúng tôi luôn sẵn sàng hỗ trợ và cập nhật những kiến thức mới nhất cho cộng đồng người dùng SketchUp!
