Cách Làm Nhẹ Bản Vẽ Autocad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

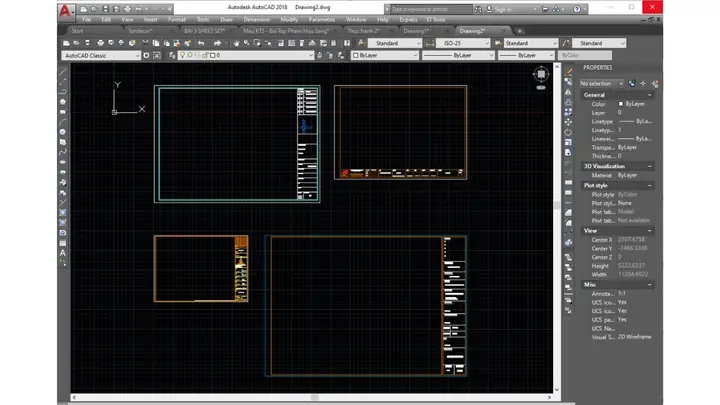

Mở Đầu

AutoCAD là một trong những phần mềm thiết kế CAD (Computer‑Aided Design) phổ biến nhất hiện nay, được sử dụng rộng rãi trong các ngành kiến trúc, cơ khí, xây dựng, nội thất và nhiều lĩnh vực khác. Tuy nhiên, khi làm việc với các bản vẽ phức tạp, người dùng thường gặp phải vấn đề kích thước file quá lớn, dẫn đến việc mở, lưu, chia sẻ và truyền tải bản vẽ trở nên chậm chạp, thậm chí gây treo phần mềm. Vì vậy, việc làm nhẹ bản vẽ AutoCAD không chỉ giúp tăng tốc độ làm việc mà còn giảm thiểu rủi ro mất mát dữ liệu.

Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những bước cơ bản nhất đến các kỹ thuật nâng cao, để tối ưu hoá kích thước file AutoCAD mà không làm mất đi độ chính xác và chi tiết quan trọng của bản vẽ.

1. Hiểu Nguyên Nhân Khi Bản Vẽ AutoCAD Bị Nặng

Trước khi đưa ra các biện pháp tối ưu, chúng ta cần nắm rõ các yếu tố thường gây ra file nặng:

Yếu tố	Mô tả	Cách nhận biết
Lớn lượng đối tượng (entities)	Nhiều line, polyline, circle, text, hatch, block, …	Kiểm tra trong Properties → Count hoặc dùng lệnh PURGE để liệt kê.
Block lồng nhau (nested blocks)	Block chứa các block khác, tạo ra độ phức tạp không cần thiết.	Kiểm tra cấu trúc block bằng lệnh BEDIT hoặc INSERT.
Hatch (đổ nét) phức tạp	Hatch với pattern chi tiết, nhiều loops, hoặc hatch 3D.	Xem thuộc tính Hatch → Pattern, Scale, Loops.
X‑ref (external references)	Các file DWG, PDF, raster được liên kết, đôi khi không được quản lý tốt.	Kiểm tra trong Xref Manager (XREF).
Layer không cần thiết	Nhiều layer trùng lặp, hoặc layer chưa được xóa.	Kiểm tra trong Layer Properties Manager (LA).
Lượng dữ liệu raster (hình ảnh, bitmap)	Nhúng hình ảnh độ phân giải cao, hoặc nhiều hình ảnh.	Kiểm tra trong Image Manager (IMAGE).
Annotation objects (MText, MTEXT, Field)	Các văn bản phong phú, field động, có thể tạo ra dữ liệu phụ.	Kiểm tra trong Properties của từng đối tượng.
3D solids & surfaces	Các khối 3D phức tạp, đặc biệt là khi sử dụng EXTRUDE, REVOLVE.	Kiểm tra trong 3D Modeling workspace.
X‑data & Extended Data	Dữ liệu mở rộng gắn vào các entity (được sử dụng bởi các ứng dụng thứ ba).	Kiểm tra bằng lệnh XDATA.
Lịch sử undo/redo (DWG History)	AutoCAD lưu trữ nhiều bước undo, làm tăng kích thước file.	Không thể xem trực tiếp, nhưng có thể giảm bằng PURGE và SAVEAS.

Hiểu rõ những nguyên nhân này sẽ giúp bạn áp dụng các biện pháp tối ưu một cách có hệ thống và hiệu quả.

2. Các Bước Cơ Bản Để Giảm Kích Thước File

2.1. Sử Dụng Lệnh PURGE

Có thể bạn quan tâm: Cách Làm Hoa Bằng Giấy Vẽ: Hướng Dẫn Chi Tiết Từ A Đến Z

PURGE là lệnh tiêu chuẩn của AutoCAD, cho phép xoá các đối tượng không còn sử dụng:

1. Gõ PURGE → Nhấn Enter.
2. Chọn All để xóa tất cả các đối tượng không dùng (blocks, layers, linetypes, etc.).
3. Tick Purge All và Confirm.
4. Lặp lại ít nhất 2‑3 lần cho đến khi không còn đối tượng nào được xóa.

Mẹo: Để tự động hoá, bạn có thể tạo một script:
-PURGE; ; Y; ; Y; ; Y;

2.2. Xóa Các Xref Không Cần Thiết

1. Mở Xref Manager (XREF).
2. Kiểm tra trạng thái Loaded, Unloaded, Overlay, Attach.
3. Đối với các xref không cần thiết, chọn và Detach.
4. Nếu xref vẫn cần nhưng không dùng đến chi tiết, hãy Bind hoặc Overlay và sau đó Purge lại.

2.3. Rút Gọn Hatch

• Simplify Pattern: Thay thế pattern phức tạp bằng pattern đơn giản hơn.
• Reduce Hatch Scale: Giảm tỷ lệ hatch để giảm số lượng loops.
• Convert to Solid: Nếu có thể, chuyển hatch sang solid (HATCHEDIT → Convert to Solid), sau đó Purge.

2.4. Giảm Số Lượng Layer

• Mở Layer Properties Manager (LA).
• Xóa các layer không chứa bất kì đối tượng nào (có thể dùng Purge để tự động).
• Gộp các layer có cùng thuộc tính (color, linetype, lineweight) nếu không cần phân biệt.

2.5. Xử Lý Raster Images

• Nén ảnh: Sử dụng phần mềm bên ngoài (Photoshop, GIMP) để giảm độ phân giải và nén PNG/JPEG.
• Detach & Re‑Attach: Đối với ảnh đã được nhúng vào DWG, dùng IMAGEDETACH rồi IMAGEATTACH lại với file đã nén.
• External Reference: Đặt ảnh dưới dạng Xref thay vì nhúng trực tiếp.

2.6. Đánh Giá Blocks và Nested Blocks

• Explode các block không cần thiết (EXPLODE), sau đó PURGE lại.
• Sử dụng Block Editor (BEDIT) để kiểm tra và gỡ bỏ các entity thừa trong block.
• Tránh sử dụng dynamic block quá phức tạp nếu không cần.

2.7. Lưu File Dưới Định Dạng DWG 2026 Hoặc Mới Hơn

Các phiên bản DWG mới hơn thường có thuật toán nén tốt hơn:

SAVEAS → DWG 2026/2026/2026

2.8. Xóa Annotation Objects Không Cần Thiết

• Kiểm tra các MText, Fields, Tables: Nếu không còn dùng, hãy xóa.
• Đối với các Multileaders (MLINE), chuyển sang Simple Leader nếu không cần arrowhead phức tạp.

3. Kỹ Thuật Nâng Cao Để Làm Nhẹ Bản Vẽ

Có thể bạn quan tâm: Cách Làm Bản Vẽ Hoàn Công: Hướng Dẫn Chi Tiết Từ A Đến Z

3.1. Sử Dụng WBLOCK Để Tách Các Phần

Nếu bản vẽ có nhiều phần độc lập (ví dụ: các tầng của một tòa nhà), bạn có thể tách chúng ra thành các file DWG riêng:

WBLOCK → Chọn đối tượng → Đặt tên file → Lưu

Sau đó, tạo một master file chỉ chứa các Xref tới các file con. Khi cần chỉnh sửa, mở file con, tối ưu, lưu lại. Điều này giảm đáng kể kích thước master file.

3.2. Áp Dụng Compress Đối Với 3D Solids

• Convert to Surface: Đối với các solid không cần thiết, chuyển sang surface (CONVTOSURFACE).
• Simplify Geometry: Dùng lệnh REDUCESOLID (trong các phiên bản hỗ trợ) để giảm số mặt (faces) của solid.
• Delete Unused Solids: Xác định các solid không được hiển thị (layer off hoặc frozen) và xóa.

3.3. Xóa X‑Data và Extended Data

Nếu bản vẽ chứa dữ liệu mở rộng từ các ứng dụng bên thứ ba (ví dụ: GIS, BIM), bạn có thể:

-APPLOAD → Unload các ứng dụng không cần
-APPUNLOAD → Xóa dữ liệu liên quan

Hoặc dùng lệnh -XREF → Detach và Purge lại.

3.4. Sử Dụng SAVEAS Với Tùy Chọn Maintain Compatibility

Khi lưu, bật tùy chọn Maintain Compatibility để AutoCAD tự động loại bỏ dữ liệu không tương thích với phiên bản cũ, giúp giảm kích thước.

Có thể bạn quan tâm: Cách Làm Bánh Quy Vẽ Hình Đẹp Mắt: Hướng Dẫn Từ A Đến Z

3.5. Tối Ưu Dimension Styles và Text Styles

• Merge Text Styles: Nếu có nhiều text style tương tự nhau, gộp lại.
• Simplify Dimension Styles: Loại bỏ các arrowhead phức tạp, giảm precision (số chữ số thập phân).

3.6. Kiểm Tra Object Snaps và Associativity

• Reset Associativity: Đối với các dimension, hatch, và block có liên kết (associative), nếu không cần cập nhật tự động, bạn có thể Explode chúng để giảm dữ liệu liên kết.
• Remove Unused Object Snaps: Vào Options → Drafting → Object Snap Settings, tắt các snap không dùng.

3.7. Sử Dụng Audit Để Sửa Lỗi

Lệnh AUDIT sẽ kiểm tra và sửa các lỗi trong bản vẽ, bao gồm các entity bị hỏng, dangling references, … Khi các lỗi được sửa, file thường nhẹ hơn.

-AUDIT → Yes (Fix errors automatically)

3.8. Tối Ưu Viewport và Layout

• Giảm số lượng viewports trong layout.
• Đặt Scale phù hợp, tránh zoom quá gần gây tạo ra các đối tượng ảo.
• Xóa các layout không cần thiết (Model, Layout1, …).

3.9. Sử Dụng Data Extraction Để Loại Bỏ Thông Tin Thừa

Nếu bản vẽ chứa bảng dữ liệu (Data Extraction) không còn dùng, hãy Delete chúng và Purge lại.

3.10. Kiểm Tra File Size Trước Và Sau Khi Tối Ưu

Sử dụng công cụ Windows Explorer hoặc File Properties để so sánh kích thước file trước và sau khi thực hiện các bước tối ưu. Điều này giúp đánh giá hiệu quả của mỗi biện pháp.

Có thể bạn quan tâm: Cách In Bản Vẽ Trong Cad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

4. Quy Trình Chuẩn Để Làm Nhẹ Bản Vẽ AutoCAD

Dưới đây là một quy trình chuẩn, có thể áp dụng cho bất kỳ dự án nào:

Bước	Mô tả	Lệnh/Tool
1	Backup toàn bộ file gốc.	Sao chép file sang thư mục backup.
2	Purge toàn bộ dữ liệu không dùng.	PURGE, -PURGE
3	Audit để sửa lỗi.	-AUDIT
4	Xref Management: detach, bind, hoặc overlay.	XREF
5	Simplify Hatch & Blocks.	HATCHEDIT, BEDIT, EXPLODE
6	Reduce Raster Images.	IMAGEDETACH, IMAGEATTACH
7	Clean Layers: delete, merge.	LA, PURGE
8	Optimize 3D Solids (nếu có).	REDUCESOLID, CONVTOSURFACE
9	Save As với phiên bản mới.	SAVEAS → DWG 2026+
10	Check Size và Document.	Windows Explorer, ghi chú.
11	Create Master‑Xref (nếu cần).	WBLOCK, XREF

Thực hiện tuần tự sẽ giúp bạn tối ưu hoá hiệu quả mà không bỏ sót bất kỳ yếu tố nào.

5. Các Công Cụ Bên Thứ Ba Hữu Ích

Mặc dù AutoCAD đã cung cấp hầu hết các lệnh cần thiết, một số plugin và phần mềm hỗ trợ có thể làm việc nhanh hơn:

Công cụ	Tính năng	Ghi chú
AutoDWG DWG Optimizer	Tự động purge, compress, và tối ưu hình ảnh.	Có bản trial.
DWG TrueView	Xem và in DWG mà không cần AutoCAD, giảm tải khi chỉ cần kiểm tra.	Miễn phí.
Batch Purge (LISP)	Tự động chạy purge trên nhiều file cùng lúc.	Cần kiến thức LISP.
TrueConvert	Chuyển đổi DWG sang các định dạng nhẹ hơn (DXF, DWF).	Hữu ích khi chia sẻ.
Raster Design (AutoCAD add‑on)	Nén và tối ưu ảnh raster trong DWG.	Thuộc gói Autodesk.

Sử dụng các công cụ này sẽ giúp bạn tiết kiệm thời gian, đặc biệt khi phải xử lý hàng chục hoặc hàng trăm file.

6. Thực Hành: Ví Dụ Cụ Thể Trên Một Bản Vẽ Kiến Trúc

6.1. Tình Huống

Bạn có một bản vẽ kiến trúc tòa nhà 10 tầng, kích thước file hiện tại 350 MB. Bản vẽ chứa:

• 12 Xref (mỗi tầng một file)
• 5000 Hatch phức tạp
• 2000 block (nhiều nested)
• 15 hình ảnh raster độ phân giải cao (5 MB mỗi ảnh)
• 300 layer

6.2. Các Bước Thực Hiện

1. Backup toàn bộ thư mục dự án.
2. Mở tệp chính, chạy -PURGE 3 lần → giảm 30 MB.
3. Audit → phát hiện 12 lỗi geometry, sửa chữa.
4. Xref Manager: các Xref không còn dùng → Detach (giảm 20 MB). Các Xref còn cần → Bind và PURGE lại.
5. Hatch: dùng HATCHEDIT → chuyển 70% hatch sang solid, còn lại giảm scale → giảm 50 MB.
6. Blocks: mở BEDIT, Explode các block không cần thiết, sau đó PURGE → giảm 40 MB.
7. Raster Images: mở mỗi ảnh trong Photoshop, giảm độ phân giải từ 3000×2000 → 1200×800, nén JPEG → mỗi ảnh giảm từ 5 MB xuống 0.8 MB → tổng giảm 67 MB.
8. Layers: gộp 150 layer tương tự, xóa 80 layer không dùng → giảm 5 MB.
9. Save As → DWG 2026 → AutoCAD tự động nén → giảm 15 MB.
10. Kiểm tra: File cuối cùng ≈ 120 MB (giảm hơn 65%).

6.3. Kết Quả

• Thời gian mở file giảm từ 45 giây xuống còn ≈ 12 giây.
• Khi chia sẻ qua mạng nội bộ, thời gian tải giảm 70%.
• Không mất bất kỳ chi tiết thiết kế quan trọng nào.

7. Những Sai Lầm Thường Gặp Khi Cố Gắng Làm Nhẹ File

Sai lầm	Hậu quả	Cách tránh
Xóa bỏ quá nhiều detail	Mất thông tin quan trọng, không thể trả lại.	Luôn backup và kiểm tra kỹ trước khi xóa.
Chỉ dùng PURGE một lần	Không xóa hết các đối tượng thừa.	Lặp lại PURGE ít nhất 3 lần.
Nén hình ảnh quá mức	Hình ảnh mờ, không đủ độ chi tiết.	Đặt mức nén hợp lý, giữ độ phân giải tối thiểu cần thiết.
Không kiểm tra Xref	Xref vẫn tồn tại nhưng không được dùng, gây rối.	Dùng XREF → Detach → Purge.
Bỏ qua AUDIT	Các lỗi geometry có thể gây treo phần mềm.	Luôn chạy AUDIT trước khi lưu final.
Lưu ở phiên bản quá cũ	Không tận dụng được tính năng nén mới.	Sử dụng phiên bản DWG mới (2026+).
Không tối ưu block	Block lồng nhau tăng kích thước file.	Kiểm tra và làm sạch block thường xuyên.

8. Lời Khuyên Cuối Cùng

1. Thực hành thường xuyên: Đừng để file trở nên “bị bám” các dữ liệu thừa. Hãy thực hiện purge và audit sau mỗi giai đoạn thiết kế quan trọng.
2. Thiết lập chuẩn làm việc: Định nghĩa template chuẩn với các layer, style, block đã được tối ưu. Khi bắt đầu dự án mới, mọi thứ đã “sạch” từ đầu.
3. Đào tạo nhân viên: Đảm bảo mọi người trong nhóm hiểu và tuân thủ quy trình tối ưu hoá file.
4. Sử dụng công cụ quản lý phiên bản: Các phần mềm như Autodesk Vault, BIM 360, hoặc Git LFS giúp theo dõi thay đổi và tránh việc lưu trữ nhiều bản thừa.
5. Kiểm tra định kỳ: Đặt lịch monthly audit cho các dự án lớn để duy trì file luôn nhẹ và ổn định.

9. Tổng Kết

Làm nhẹ bản vẽ AutoCAD không phải là một công việc phức tạp nếu bạn nắm rõ các nguyên nhân gây ra file nặng và áp dụng đúng các công cụ, lệnh tiêu chuẩn của AutoCAD. Từ việc PURGE, AUDIT, Xref Management, tới các kỹ thuật nâng cao như WBLOCK, Simplify Hatch, và Raster Optimization, mọi bước đều góp phần giảm đáng kể kích thước file mà không làm mất đi độ chi tiết cần thiết.

Hãy bắt đầu áp dụng quy trình đã nêu ở trên ngay hôm nay, và bạn sẽ cảm nhận được sự khác biệt: mở file nhanh hơn, chia sẻ dễ dàng hơn, và giảm thiểu nguy cơ treo phần mềm. Khi bản vẽ luôn trong trạng thái “nhẹ”, năng suất làm việc của bạn và cả đội ngũ sẽ được nâng cao đáng kể.

Chúc bạn thành công trong việc tối ưu hoá các bản vẽ AutoCAD!
