Cách Tính Vẽ Cầu Thang Chuẩn Xác: Hướng Dẫn Chi Tiết Từ A Đến Z

1. Giới thiệu chung về cầu thang và tầm quan trọng của việc tính toán chính xác

Cầu thang là một trong những yếu tố kiến trúc không thể thiếu trong bất kỳ công trình xây dựng nào, dù là nhà ở, chung cư, văn phòng hay các tòa nhà công cộng. Không chỉ đáp ứng nhu cầu di chuyển giữa các tầng, cầu thang còn ảnh hưởng lớn đến thẩm mỹ, an toàn và tính tiện dụng của không gian. Do vậy, việc tính toán và vẽ cầu thang một cách chuẩn xác là bước đầu tiên và quan trọng nhất để đảm bảo dự án thực hiện suôn sẻ, tránh những sai sót tốn kém về thời gian và chi phí.

Trong thực tiễn, nhiều người thường bỏ qua những quy tắc cơ bản trong thiết kế cầu tháng, dẫn đến các vấn đề như bước thang quá cao, chiều ngang (bề rộng) không đủ, độ nghiêng quá gồ ghề, hoặc không đáp ứng các tiêu chuẩn an toàn. Những lỗi này không chỉ gây bất tiện cho người sử dụng mà còn tiềm ẩn nguy cơ tai nạn, đặc biệt là đối với trẻ em, người già và người khuyết tật.

Bài viết dưới đây sẽ cung cấp hướng dẫn chi tiết, từng bước một về cách tính toán và vẽ cầu thang, bao gồm:

• Các thông số cơ bản cần biết (độ cao tầng, chiều cao bậc, chiều rộng bậc, độ nghiêng…)
• Công thức tính toán chuẩn quốc gia (TCVN, BS, hoặc các tiêu chuẩn quốc tế)
• Quy trình vẽ bản vẽ cầu thang trên phần mềm AutoCAD, Revit hoặc SketchUp
• Lưu ý về vật liệu, kết cấu và các yếu tố an toàn
• Các ví dụ thực tế minh họa cách áp dụng vào dự án thực tế

Sau khi đọc xong, bạn sẽ nắm vững cách tính vẽ cầu thang một cách chuyên nghiệp, tự tin thực hiện các bản vẽ thiết kế và đưa ra quyết định lựa chọn giải pháp tối ưu cho dự án của mình.

2. Các thông số cơ bản cần xác định trước khi tính toán

2.1. Độ cao tổng (H) – Height of Floor

Đây là khoảng cách thẳng đứng từ nền mặt sàn tầng thấp lên tới mặt sàn tầng cao. Thông thường, độ cao tổng được xác định từ bản vẽ kiến trúc hoặc bản vẽ kết cấu. Độ cao này bao gồm:

• Chiều cao sàn – trần (floor-to-ceiling height): thường từ 2.5m đến 3.0m tùy loại công trình.
• Chiều dày sàn (slab thickness): khoảng 0.20 – 0.30m cho bê tông cốt thép, 0.10 – 0.15m cho sàn gỗ hoặc sàn nhựa.
• Chiều dày lớp hoàn thiện (finishing layer): 0.02 – 0.05m (gạch, sàn đá…)

Công thức:
H = (Chiều cao sàn – trần) + (Chiều dày sàn) + (Chiều dày lớp hoàn thiện)

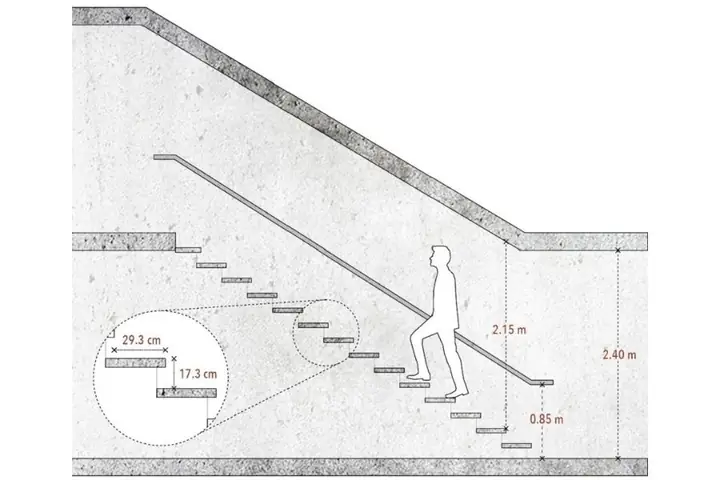

2.2. Độ cao bậc (Riser Height – h) – “Bước thang”

Đây là khoảng cách thẳng đứng giữa hai bậc liên tiếp. Theo TCVN 9386:2026 (Tiêu chuẩn cầu thang cho nhà ở) và các tiêu chuẩn quốc tế (International Building Code – IBC), độ cao bậc tối ưu nằm trong khoảng 150 mm – 180 mm. Trong thực tế, h thường được lấy 160 mm để vừa tiện lợi vừa phù hợp với hầu hết người dùng.

2.3. Chiều rộng bậc (Tread Depth – t) – “Bề rộng bậc”

Có thể bạn quan tâm: Cách Tìm Hình Vẽ Cad: Hướng Dẫn Chi Tiết Từ A Đến Z

Chiều rộng bậc là khoảng cách nằm ngang giữa mặt đứng của bậc tới bề mặt bậc phía sau (độ sâu bậc). Theo chuẩn, t thường nằm trong khoảng 250 mm – 300 mm. Giá trị phổ biến là 280 mm.

2.4. Độ nghiêng (Slope) – “Độ dốc”

Độ nghiêng của cầu thang được tính bằng tỉ lệ t / h. Đối với các tiêu chuẩn an toàn, độ nghiêng thường nằm trong khoảng 30° – 37° (t/h ≈ 1.5 – 2.0). Nếu độ nghiêng quá lớn, người đi sẽ cảm thấy mệt mỏi; nếu quá nhỏ, cầu thang sẽ chiếm quá nhiều diện tích.

2.5. Số bậc (n)

Số bậc là số lần người dùng phải bước lên để đi từ tầng thấp lên tầng cao (không tính bậc nền).

Công thức:
n = H / h (làm tròn lên để đảm bảo độ cao bậc không vượt quá giới hạn)

2.6. Chiều dài cầu thang (L) – “Run”

Chiều dài tổng của cầu thang (từ đầu đến cuối) được tính:

L = n t

Nếu có các đoạn nghỉ (landing) hoặc các bậc quay (turning), cần cộng thêm chiều dài của chúng.

2.7. Độ rộng cầu thang (W)

Độ rộng phụ thuộc vào mục đích sử dụng và lưu lượng người qua lại:

Loại công trình	Độ rộng tối thiểu (mm)
Nhà ở cá nhân	900 – 1000
Văn phòng, chung cư	1200 – 1500
Khu công cộng, bệnh viện	1800 – 2000

2.8. Các yếu tố phụ trợ

• Mặt bậc (tread finish): Độ nhám, chất liệu chống trượt (gỗ, bê tông, đá, gạch men…)
• Tay vịn (handrail): Chiều cao 900 – 1100 mm, khoảng cách giữa các tay vịn không quá 1200 mm.
• Chiều cao đầu gối (knee clearance): Đối với cầu thang xoắn hoặc quay, cần đảm bảo khoảng trống ít nhất 190 mm.

3. Quy trình tính toán chi tiết

Bước 1: Xác định độ cao tổng H

Giả sử chúng ta có một tòa nhà văn phòng với:

• Chiều cao sàn – trần: 2.8 m
• Độ dày sàn bê tông: 0.25 m
• Lớp hoàn thiện: 0.03 m

H = 2.8 + 0.25 + 0.03 = 3.08 m (3080 mm)

Bước 2: Lựa chọn độ cao bậc h

Có thể bạn quan tâm: Cách Tách Bản Vẽ Cad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Chọn h = 160 mm (độ cao bậc chuẩn).

Bước 3: Tính số bậc n

n = H / h = 3080 / 160 = 19.25 → làm tròn lên 20 bậc

Sau khi làm tròn, chúng ta cần điều chỉnh h để phù hợp:

h' = H / n = 3080 / 20 = 154 mm

Vì 154 mm vẫn nằm trong khoảng 150 – 180 mm, nên chấp nhận được.

Bước 4: Xác định chiều rộng bậc t

Chọn t = 280 mm (giá trị tiêu chuẩn).

Bước 5: Tính độ nghiêng và kiểm tra

t/h' = 280 / 154 ≈ 1.82 → tương đương góc ≈ atan(1.82) ≈ 61.5° (độ nghiêng tính theo góc so với mặt đất).

Theo chuẩn, độ nghiêng (độ dốc) thường được biểu thị bằng h/t, giá trị mong muốn trong khoảng 0.5 – 0.7.

h/t = 154 / 280 ≈ 0.55 → nằm trong khoảng an toàn.

Bước 6: Tính chiều dài tổng L

L = n t = 20 280 = 5600 mm (5.6 m)

Bước 7: Kiểm tra diện tích sàn cần thiết

Nếu độ rộng cầu thang W = 1200 mm (dành cho văn phòng), diện tích sàn chiếm:

A = L W = 5600 1200 = 6,720,000 mm² = 6.72 m²

Nếu có landing (điểm nghỉ) mỗi 3–4 bậc, cần tính thêm diện tích cho landing.

4. Thiết kế chi tiết các thành phần phụ trợ

4.1. Landing (điểm nghỉ)

Landing giúp người dùng nghỉ ngơi, thay đổi hướng và giảm độ dốc liên tục. Khi thiết kế landing:

• Chiều dài landing thường bằng hoặc lớn hơn độ rộng cầu thang (W).
• Chiều cao landing = độ cao bậc số bậc trong một đoạn.
• Mối nối giữa landing và bậc cần có cạnh gấp (fillet) để tránh va chạm.

Ví dụ: Nếu chúng ta đặt landing sau mỗi 5 bậc:

• Số đoạn = 20 / 5 = 4 đoạn
• Mỗi đoạn có 5 bậc → chiều cao mỗi đoạn = 5 154 = 770 mm
• Landing có chiều dài tối thiểu = 1200 mm (bằng W)

Tổng chiều dài cầu thang bao gồm landing:

L_total = (4 5 280) + (3 1200) = 5600 + 3600 = 9200 mm (9.2 m)

(Lưu ý: Landing cuối cùng thường không tính vì nó trùng với sàn tầng trên)

4.2. Tay vịn (handrail)

Có thể bạn quan tâm: Cách Trình Bày Vẽ Parabol: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Chiều cao: 900 – 1100 mm từ mặt bậc.
• Khoảng cách giữa các tay vịn: không quá 1200 mm.
• Vật liệu: thép mạ kẽm, inox, hoặc gỗ công nghiệp chịu lực.

Khi vẽ, cần thể hiện cạnh cố định (anchor) và khớp nối (joint) để đáp ứng tải trọng thiết kế (thường 0.5 kN cho mỗi tay vịn).

4.3. Bề mặt bậc (tread finish)

• Chống trượt: sử dụng lớp sơn epoxy, gạch men hoặc tấm nhựa chịu lực.
• Độ dày lớp bề mặt: thường 12 – 20 mm.
• Khoảng cách khe hở: 2 – 3 mm để thoát nước.

4.4. Đèn chiếu sáng (lighting)

• Đặt đèn LED chiếu sáng dọc dưới tay vịn hoặc trên landing.
• Đảm bảo ánh sáng không gây chói mắt, độ chiếu sáng tối thiểu 150 lux cho khu vực cầu thang công cộng.

5. Hướng dẫn vẽ cầu thang trên phần mềm AutoCAD

5.1. Chuẩn bị bản vẽ gốc

1. Mở file bản vẽ kiến trúc (DWG) và xác định độ cao tổng H từ các lớp “Elevation”.
2. Tạo layer mới cho “Staircase” (đặt màu xanh dương, lineweight 0.25).

5.2. Vẽ mặt bằng (plan view)

1. Dùng lệnh LINE vẽ đường thẳng dài L_total (đã tính ở bước 4).
2. Vẽ các bậc:
3. Chọn RECTANGLE, nhập kích thước t (chiều sâu) và W.
4. Sao chép (COPY) và di chuyển (MOVE) dọc theo đường thẳng, mỗi lần dịch chuyển t.

5. Lặp lại cho đến khi đạt số bậc n.

6. Vẽ landing:

7. Vẽ hình chữ nhật có kích thước W x LandingLength.
8. Đặt ở vị trí sau mỗi nhóm bậc (theo số đoạn đã tính).

5.3. Vẽ mặt đứng (elevation)

1. Tạo một viewport mới ở góc trên bên phải, chuyển sang “Front” hoặc “Side”.
2. Vẽ khung chân cầu thang:
3. Dùng LINE để vẽ đường thẳng đứng H.

4. Đánh dấu các vị trí bậc bằng cách chia H thành n đoạn đều nhau (sử dụng MEASURE).

5. Vẽ bậc:

6. Từ mỗi điểm chia, vẽ một đoạn ngang dài t.

7. Nối các đoạn này thành “step” liên tục.

8. Thêm landing: vẽ một đoạn ngang dài LandingLength tại vị trí tương ứng.

5.4. Thêm chi tiết tay vịn

1. Vẽ đường thẳng song song với mặt bậc, cách mặt bậc 900 mm.
2. Sử dụng CIRCLE để vẽ các chốt cố định (anchor) cách nhau 1200 mm.
3. Gắn các ký hiệu (HATCH) để biểu thị vật liệu (thép, inox).

5.5. Hoàn thiện và chú giải

• Thêm kích thước (DIMENSION) cho h, t, W, L.
• Ghi chú (TEXT): “Riser Height = 154 mm”, “Tread Depth = 280 mm”, “Landing every 5 steps”.
• Lưu file dưới định dạng DWG và PDF để chia sẻ với nhà thầu.

6. Vẽ cầu thang bằng Revit – Bước nhanh cho mô hình 3D

6.1. Tạo family “Stair”

Có thể bạn quan tâm: Cách Tranh Vẽ Bỉ Ngạn: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

1. Mở Revit, chọn File > New > Family.
2. Chọn mẫu Stair.rfa.

6.2. Đặt thông số

• Riser Height: nhập 154 mm.
• Tread Depth: nhập 280 mm.
• Number of Risers: 20.
• Landing: bật “Landing after every 5 risers”.

6.3. Điều chỉnh độ rộng

• Width: 1200 mm.

6.4. Thêm tay vịn

• Vào Architecture > Stairs > Handrail.
• Chọn “Automatic” và đặt chiều cao 950 mm.

6.5. Kiểm tra mô hình

• Chuyển sang 3D view, xoay để kiểm tra độ dốc, vị trí landing, khoảng cách tay vịn.
• Render để xem bề mặt bậc (có thể áp dụng vật liệu “Concrete with anti-slip coating”).

6.6. Xuất bản

• Export sang IFC hoặc DWG để trao đổi với các bên liên quan.

7. Các lưu ý quan trọng khi tính toán và vẽ cầu thang

Nội dung	Lưu ý	Hậu quả nếu không tuân thủ
Độ cao bậc (h)	150‑180 mm, không vượt quá 200 mm	Bước lên khó, nguy cơ ngã.
Chiều rộng bậc (t)	250‑300 mm, tối thiểu 250 mm	Đôi chân bị chèn ép, không thoải mái.
Độ nghiêng (h/t)	0.5‑0.7 (t/h = 1.4‑2.0)	Cầu thang quá dốc hoặc quá dài, chiếm quá nhiều diện tích.
Số bậc (n)	Làm tròn lên, sau đó điều chỉnh h	Sai số cao độ gây tràn hoặc thiếu không gian.
Landing	Đặt mỗi 12‑14 m hoặc sau 12‑15 bậc	Người dùng mệt mỏi, không có nơi nghỉ.
Tay vịn	Chiều cao 900‑1100 mm, khoảng cách ≤ 1200 mm	Không an toàn cho người già, trẻ em.
Vật liệu bề mặt	Chống trượt, chịu mài mòn	Nguy cơ trượt, hư hỏng nhanh.
Ánh sáng	150‑200 lux, không chói	Thị lực giảm, tăng nguy cơ tai nạn.

8. Ví dụ thực tế: Thiết kế cầu thang cho chung cư 10 tầng

8.1. Thông số dự án

• Chiều cao mỗi tầng: 3.0 m (sàn‑trần)
• Số tầng: 10 (từ tầng 1 tới tầng 10)
• Độ dày sàn: 0.25 m
• Lớp hoàn thiện: 0.03 m

8.2. Tính toán cầu thang chính (từ tầng 1 lên tầng 10)

1. Độ cao tổng: H = (3.0 + 0.25 + 0.03) 9 = 29.25 m (vì chỉ tính 9 khoảng cách giữa 10 tầng).
2. Chọn h = 160 mm → n = 29250 / 160 = 182.8 → 183 bậc.
3. Điều chỉnh h: h' = 29250 / 183 = 159.8 mm (vẫn hợp lý).
4. t = 280 mm → h/t = 0.57 (đúng chuẩn).
5. L = n t = 183 280 = 51240 mm = 51.24 m.

8.3. Bố trí landing

• Đặt landing mỗi 12 bậc → 15 landing (vì 183/12 ≈ 15).
• Mỗi landing có chiều dài = 1.2 m (bằng độ rộng).

Chiều dài tổng: L_total = 51.24 m + (14 1.2 m) ≈ 71.04 m.

8.4. Độ rộng cầu tháng

• Đối với chung cư, độ rộng tối thiểu 1200 mm.

8.5. Tổng diện tích sàn chiếm

A = 71.04 m 1.2 m ≈ 85.25 m².

Đây là một phần không nhỏ trong diện tích chung cư, vì vậy cầu thang phụ (staircase) và thang máy thường được bố trí song song để giảm tải cho cầu thang chính.

8.6. Vẽ trên Revit

• Tạo Stair by Component → nhập các tham số trên.
• Chọn “Landing Type = Full” và “Landing after every 12 risers”.
• Thêm handrail tự động và lighting fixture trên mỗi landing.

Kết quả: Mô hình 3D cho phép khách hàng và nhà thầu kiểm tra độ dốc, vị trí landing, và khả năng di chuyển.

9. Kiểm tra và phê duyệt thiết kế

9.1. Kiểm tra tính toán

• Kiểm tra lại tổng độ cao: n h' = 183 159.8 ≈ 29,250 mm.
• Kiểm tra độ nghiêng: h'/t = 159.8 / 280 ≈ 0.57.
• Kiểm tra chiều dài thực tế: L_total = 71.04 m (phù hợp với khu vực dự án).

9.2. Tuân thủ quy chuẩn

• TCVN 9386:2026 (Cầu thang cho nhà ở) – đáp ứng các giới hạn về h, t, độ dốc.
• IBC 2026 – yêu cầu độ rộng tối thiểu, tay vịn, và độ chiếu sáng.
• Bộ luật Xây dựng – quy định về độ cao tay vịn, khoảng cách giữa các bậc.

9.3. Phê duyệt

• Nộp bản vẽ (DWG, PDF, và mô hình Revit) cho cơ quan quản lý và chủ đầu tư.
• Thực hiện kiểm tra thực địa (site verification) sau khi thi công phần nền móng để đảm bảo độ cao thực tế không sai lệch.

10. Tổng kết – Những bước quan trọng để tính và vẽ cầu thang chuẩn

1. Xác định độ cao tổng (H) chính xác từ bản vẽ kiến trúc.
2. Lựa chọn độ cao bậc (h) trong khoảng 150‑180 mm, tính số bậc (n) và điều chỉnh h sao cho phù hợp.
3. Chọn chiều rộng bậc (t) từ 250‑300 mm, tính độ nghiêng (h/t) và đảm bảo nằm trong chuẩn an toàn.
4. Tính chiều dài tổng (L) và độ rộng cầu thang (W) dựa trên lưu lượng người sử dụng.
5. Thiết kế landing, tay vịn, bề mặt bậc và hệ thống chiếu sáng để tăng tính an toàn và thẩm mỹ.
6. Vẽ bản vẽ mặt bằng và mặt đứng trên AutoCAD hoặc mô hình 3D trên Revit, chú ý tới các layer, kích thước và ghi chú.
7. Kiểm tra lại các thông số, so sánh với tiêu chuẩn quốc gia và quốc tế, sau đó nộp phê duyệt.

Việc tuân thủ quy trình tính toán và vẽ cầu thang không chỉ giúp bạn tránh những sai sót tốn kém mà còn nâng cao chất lượng công trình, bảo vệ người dùng và đáp ứng các yêu cầu pháp lý. Hy vọng bài viết đã cung cấp cho bạn một cẩm nang chi tiết để thực hiện dự án một cách chuyên nghiệp và hiệu quả. Chúc bạn thành công trong việc thiết kế và thi công cầu thang!
