Giới thiệu chung về Autodesk Inventor

Autodesk Inventor là một phần mềm CAD (Computer Aided Design) 3D mạnh mẽ, được sử dụng rộng rãi trong ngành cơ khí, thiết kế sản phẩm, và chế tạo máy móc. Với khả năng mô hình hoá chi tiết, mô phỏng chuyển động, và tạo bản vẽ kỹ thuật, Inventor đã trở thành công cụ không thể thiếu đối với các kỹ sư và nhà thiết kế. Bài viết này sẽ hướng dẫn bạn cách vẽ 3D trong Inventor một cách chi tiết, từ những thao tác cơ bản nhất cho tới các kỹ thuật nâng cao, giúp bạn nhanh chóng nắm bắt và áp dụng trong công việc thực tế.

1. Chuẩn bị môi trường làm việc

1.1. Cài đặt Autodesk Inventor

  1. Tải phần mềm: Truy cập trang web chính thức của Autodesk, tải bản trial hoặc bản mua bản quyền.
  2. Cài đặt: Chạy file cài đặt, làm theo hướng dẫn. Đảm bảo máy tính đáp ứng yêu cầu cấu hình tối thiểu (CPU đa nhân, RAM ≥ 8GB, GPU hỗ trợ OpenGL).
  3. Kích hoạt: Đăng nhập tài khoản Autodesk, kích hoạt bản quyền hoặc nhập key trial.

1.2. Cấu hình giao diện người dùng

  • Workspace: Lựa chọn “3D Model” để làm việc với mô hình 3D.
  • Ribbon: Tùy chỉnh thanh công cụ để hiển thị các lệnh thường dùng (Sketch, Extrude, Revolve, Fillet…).
  • Quick Access Toolbar: Thêm các lệnh “Undo”, “Redo”, “Save”, “Measure” để truy cập nhanh.
  • Units: Đặt đơn vị đo (mm, cm, inch…) phù hợp với dự án.

1.3. Thiết lập các thông số mặc định

  • Document Settings: Vào “Tools → Document Settings → Units” để thiết lập đơn vị đo.
  • Material Library: Chọn vật liệu mặc định cho các bộ phận (steel, aluminum, plastic…).
  • Template: Tạo hoặc sử dụng template chuẩn (IPT cho part, IAM cho assembly) để đồng nhất các thông số kỹ thuật.

2. Quy trình vẽ 3D cơ bản trong Inventor

2.1. Bắt đầu một file Part (IPT)

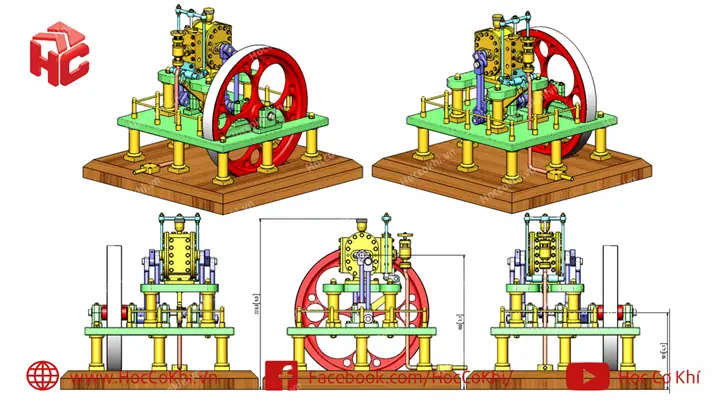

Cách Vẽ 3d Trong Inventer
Cách Vẽ 3d Trong Inventer
  1. File → New → Part → Create.
  2. Lưu file: Đặt tên hợp lý, ví dụ “Shaft_01.ipt”.

2.2. Tạo Sketch (bản phác thảo 2D)

  • Chọn mặt phẳng: XY, XZ, hoặc YZ tùy vào hướng mô hình.
  • Công cụ Sketch: Line, Circle, Rectangle, Arc, Spline, Trim, Dimension.
  • Ràng buộc (Constraints): Horizontal, Vertical, Parallel, Perpendicular, Tangent, Coincident, Concentric.
  • Kỹ thuật tạo sketch hiệu quả:
  • Sử dụng Construction Lines để định hướng.
  • Áp dụng Fully Defined: Đảm bảo mọi yếu tố trong sketch đều có ràng buộc và kích thước.
  • Sử dụng Pattern (Rectangular/Circular) để tạo các chi tiết lặp lại.

2.3. Biến sketch thành 3D bằng các lệnh Extrude, Revolve, Sweep, Loft

2.3.1. Extrude (Đùn)

  • Chọn profile: Sketch đã tạo.
  • Đặt độ dài (Distance): Nhập giá trị hoặc kéo thả.
  • Direction: One Side, Two Sides, Symmetric.
  • Operation: Join (cộng), Cut (cắt), Intersect (giao nhau).

2.3.2. Revolve (Quay)

  • Profile: Sketch chứa đường viền.
  • Axis: Chọn trục quay (có thể là một edge hoặc một line trong sketch).
  • Angle: Nhập góc quay (thường 360° cho vòng tròn hoàn chỉnh).

2.3.3. Sweep (Quét)

  • Profile: Đường viền cần quét.
  • Path: Đường dẫn quét (có thể là spline, line, arc).
  • Options: Align to Path, Twist (độ xoắn), Scale (tỷ lệ).

2.3.4. Loft (Làm mỏng)

  • Profiles: Nhiều sketch ở các vị trí khác nhau.
  • Guide Curves (tùy chọn): Đường dẫn để kiểm soát hình dạng.
  • Continuity: Tangent, Curvature.

2.4. Thêm chi tiết (Features) cho mô hình

  • Fillet: Bo tròn các cạnh, có thể là Edge Fillet hoặc Face Fillet.
  • Chamfer: Gọt cạnh góc.
  • Hole: Tạo lỗ (circular, counterbore, countersink, thread).
  • Thread: Tạo ren trên bề mặt trụ.
  • Shell: Làm rỗng mô hình, chỉ để lại một lớp vỏ.
  • Pattern: Linear, Circular, Mirror để sao chép các features.

2.5. Kiểm tra mô hình (Inspect)

  • Measure: Đo khoảng cách, góc, bán kính.
  • Interference Check: Kiểm tra xung đột trong assembly.
  • Section View: Cắt mặt để quan sát nội bộ.
  • Mass Properties: Kiểm tra khối lượng, trung tâm khối lượng, mô men quán tính.

2.6. Lưu và xuất file

  • Lưu định dạng IPT cho part.
  • Export:
  • STEP (.stp, .step): Định dạng chuẩn công nghiệp.
  • IGES (.igs): Dành cho trao đổi dữ liệu CAD.
  • STL (.stl): Dành cho in 3D.
  • DWG/DXF: Xuất bản vẽ 2D.

3. Kỹ thuật vẽ 3D nâng cao

3.1. Sử dụng iLogic để tự động hoá

Cách Vẽ 3d Trong Inventer
Cách Vẽ 3d Trong Inventer

iLogic cho phép tạo các quy tắc và script VBA/ .NET để tự động hoá các thao tác lặp lại.

Ví dụ: Tự động tạo lỗ có kích thước dựa trên tham số đầu vào.

Parameter("HoleDiameter") = 10
HoleFeature = PartComponentDefinition.Features.HoleFeatures.AddDrilledHole(...)

3.2. Parametric Modeling (Mô hình hoá tham số)

  • Parameters: Định nghĩa các biến (Length = 100mm, Diameter = 20mm).
  • Relations: Ràng buộc các tham số với nhau (e.g., Thickness = Diameter/2).
  • Drive: Khi thay đổi một tham số, toàn bộ mô hình tự động cập nhật.

3.3. Working with Adaptive Components

Adaptive components tự động thay đổi kích thước và hình dạng dựa trên các thành phần khác trong assembly (ví dụ: một khớp nối thay đổi độ dài khi các bộ phận được di chuyển).

  • Create Adaptive Part: Chọn “Create Adaptive Part” trong Assembly → Part.
  • Define Flexibility: Đặt các constraints “Adaptive” cho các faces, edges.

3.4. Simulation và Stress Analysis

Inventor có tích hợp Simulation để thực hiện phân tích ứng suất, biến dạng.

  • Create Simulation: Tools → Simulation → New Simulation.
  • Apply Loads: Force, Pressure, Torque.
  • Constraints: Fixed, Roller, Pin.
  • Mesh Settings: Fine, Medium, Coarse.
  • Run và xem kết quả (Von Mises stress, displacement).

3.5. Rendering và Visualisation

  • Inventor Studio: Tạo hình ảnh render chất lượng cao.
  • Materials & Appearances: Gán vật liệu, texture.
  • Lighting & Environment: Thiết lập ánh sáng, HDRI.
  • Animation: Tạo hoạt ảnh quay, mở/đóng van.

3.6. Collaborative Design (Cộng tác)

Cách Vẽ 3d Trong Inventer
Cách Vẽ 3d Trong Inventer
  • Vault: Sử dụng Autodesk Vault để quản lý phiên bản, kiểm soát truy cập.
  • A360: Lưu trữ đám mây, chia sẻ file, nhận xét trực tuyến.
  • Design Review: Gửi file cho khách hàng xem và comment mà không cần Inventor.

4. Thực hành: Ví dụ thiết kế trục (Shaft) với các chi tiết phụ

4.1. Bước 1: Tạo sketch cho phần đầu trục

  1. Chọn mặt XY.
  2. Vẽ một circle bán kính 20mm.
  3. Dimension: Đặt “Diameter = 40mm”.

4.2. Bước 2: Extrude

  • Extrude 150mm, Operation = Join.

4.3. Bước 3: Thêm lỗ trung tâm

  • Sketch trên mặt cuối (top face), vẽ circle 10mm.
  • Hole → Drilled → Through All.

4.4. Bước 4: Tạo mặt lồi (Shoulder)

  • Sketch trên mặt trung gian (z = 80mm), vẽ circle 30mm.
  • Extrude 20mm, Operation = Join.

4.5. Bước 5: Thêm ren (Thread)

  • Select cylindrical face, Thread → Size = M20x2.5, Length = 30mm.

4.6. Bước 6: Bo tròn các cạnh

Cách Vẽ 3d Trong Inventer
Cách Vẽ 3d Trong Inventer
  • Fillet 5mm cho các cạnh góc.

4.7. Bước 7: Kiểm tra và lưu

  • Measure → Độ dài tổng = 170mm.
  • Mass Properties → Khối lượng ≈ 2.3kg (với vật liệu steel).

5. Những lỗi thường gặp và cách khắc phục

Lỗi Nguyên nhân Cách khắc phục
Sketch không fully defined Thiếu ràng buộc hoặc kích thước Thêm constraints, dimension
Extrude thất bại Profile không kín (open) Kiểm tra và đóng các khoảng trống
Thread không hiển thị Chưa kích hoạt “Thread” trong môi trường Vào “Tools → Options → General → Enable Thread”
Interference xuất hiện trong assembly Kích thước không đồng nhất Sử dụng “iLogic” để đồng bộ tham số
Render chậm Thiết lập mesh quá chi tiết Giảm độ phân giải, bật “GPU Rendering”

6. Mẹo tăng năng suất khi vẽ 3D trong Inventor

  1. Sử dụng Keyboard Shortcuts: “S” mở bảng công cụ nhanh, “Ctrl+Shift+S” để lưu nhanh.
  2. Custom Toolbar: Thêm các lệnh “Extrude”, “Revolve”, “Fillet” vào Quick Access.
  3. Template chuẩn: Định nghĩa các parameter và material trong template để không phải thiết lập lại mỗi lần.
  4. Design Accelerators: Dùng “Project Geometry” để lấy đường viền từ các bộ phận khác.
  5. Batch Export: Sử dụng “iLogic” để xuất hàng loạt file STEP/STL.
  6. Use “Derived Component”: Khi có các bộ phận chung, tạo component phụ để tái sử dụng.

7. Tài nguyên học tập và cộng đồng

  • Autodesk University: Các khóa học video miễn phí.
  • YouTube Channels: “Lars Christensen”, “NYC CNC”, “InventorTips”.
  • Forums: Autodesk Community, Eng-Tips, GrabCAD.
  • Sách: “Autodesk Inventor 2026 Essentials”, “Parametric Modeling with Inventor”.
  • Khóa học trực tuyến: Udemy, Coursera, LinkedIn Learning.

8. Kết luận

Việc làm chủ cách vẽ 3D trong Autodesk Inventor không chỉ giúp bạn tạo ra các mô hình cơ khí chính xác mà còn mở ra cơ hội tối ưu hoá thiết kế, giảm thời gian phát triển sản phẩm và tăng tính sáng tạo. Từ những bước cơ bản như tạo sketch, extrude, cho tới các kỹ thuật nâng cao như iLogic, adaptive components và simulation, mỗi công cụ đều có vai trò quan trọng trong quy trình thiết kế hiện đại. Hãy thực hành thường xuyên, áp dụng các mẹo tăng năng suất và tận dụng tài nguyên học tập để không ngừng nâng cao kỹ năng. Khi bạn đã thành thạo Inventor, khả năng biến ý tưởng thành hiện thực 3D sẽ trở nên nhanh chóng và hiệu quả hơn bao giờ hết. Chúc bạn thành công trong hành trình thiết kế!
