Cách Vẽ Aptpmat Trong Autocad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về APTPMAT và vai trò trong thiết kế kỹ thuật

1.1. APTPMAT là gì?

APTPMAT (viết tắt của “Apartment Material” – vật liệu nội thất căn hộ) là một khái niệm thường được sử dụng trong lĩnh vực kiến trúc nội thất, đặc biệt là khi thiết kế các không gian căn hộ, chung cư. Trong môi trường AutoCAD, APTPMAT không phải là một lệnh hay công cụ mặc định, mà là một tập hợp các đối tượng, lớp (layer), block và thuộc tính (attribute) được người dùng tự định nghĩa để mô phỏng, quản lý và thể hiện các vật liệu, thành phần nội thất trong bản vẽ.

1.2. Tại sao cần vẽ APTPMAT trong AutoCAD?

• Quản lý vật liệu: Giúp kiến trúc sư, kỹ sư và nhà thầu nhanh chóng xác định loại vật liệu, số lượng và vị trí lắp đặt.
• Tiết kiệm thời gian: Khi các block APTPMAT được chuẩn hoá, việc lắp ráp các không gian nội thất trở nên nhanh gọn, giảm thiểu lỗi.
• Giao tiếp hiệu quả: Bản vẽ có chứa thông tin chi tiết về vật liệu sẽ giúp các bên liên quan (khách hàng, nhà thầu, nhà cung cấp) hiểu rõ yêu cầu và thực hiện đúng.
• Tích hợp BIM: Các thông tin về vật liệu có thể xuất ra dưới dạng dữ liệu (CSV, Excel) để nhập vào các phần mềm BIM (Revit, ArchiCAD) hoặc ERP.

1.3. Đối tượng áp dụng

• Kiến trúc sư nội thất
• Kỹ sư xây dựng
• Thiết kế viên AutoCAD
• Nhà quản lý dự án
• Nhà cung cấp vật liệu

2. Chuẩn bị môi trường AutoCAD để vẽ APTPMAT

2.1. Cài đặt AutoCAD và các add‑in cần thiết

Có thể bạn quan tâm: Cách Vẽ Aoi Trong Aikatsu: Hướng Dẫn Chi Tiết Từng Bước Để Tạo Ra Nhân Vật Hoàn Hảo

1. AutoCAD 2026 trở lên: Đảm bảo phiên bản hỗ trợ DWG 2026 trở lên để tận dụng các tính năng mới như “Tool Palettes” và “DesignCenter”.
2. Add‑in “Sheet Set Manager”: Giúp quản lý các sheet (bản vẽ) theo dự án.
3. Add‑in “Data Extraction”: Dùng để trích xuất thông tin vật liệu từ các block.
4. Phần mềm hỗ trợ: Nếu muốn tạo block từ Excel, có thể cài đặt “AutoLISP” hoặc “ScriptPro”.

2.2. Thiết lập các layer chuẩn cho APTPMAT

Layer	Màu	Kiểu đường	Mô tả
APT_Wall	7 (Đen)	Continuous	Tường chịu lực, tường ngăn
APT_Floor	8 (Xám)	Continuous	Sàn, nền
APT_Ceiling	9 (Xám nhạt)	Continuous	Trần
APT_Door	1 (Đỏ)	Continuous	Cửa ra vào
APT_Window	2 (Vàng)	Continuous	Cửa sổ
APT_Furniture	3 (Lục)	Continuous	Nội thất cố định
APT_Finish	4 (Xanh)	Continuous	Hoàn thiện (gạch, đá)
APT_Annotation	5 (Xanh dương)	Continuous	Ghi chú, kích thước

Lưu ý: Tên layer nên viết không dấu, tránh ký tự đặc biệt để các phần mềm khác dễ đọc.

2.3. Tạo template DWG chuẩn

• Mở AutoCAD → New → “Drawing Template”.
• Thiết lập các layer, lệnh “Units” (đơn vị mm hoặc inch tùy dự án).
• Lưu dưới dạng APTPMAT_Template.dwt.
• Khi bắt đầu một dự án mới, mở template này để đảm bảo tính nhất quán.

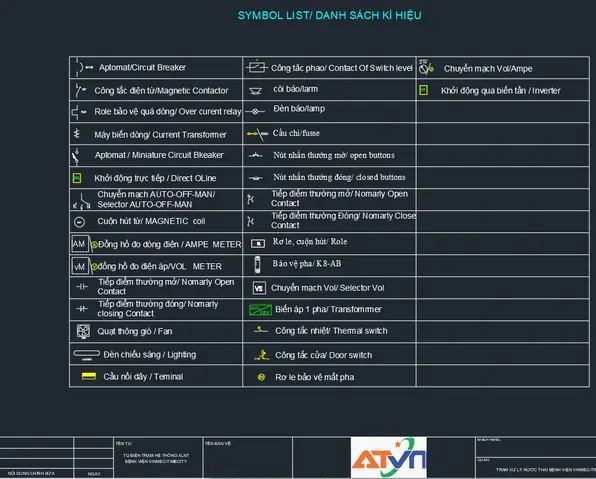

3. Xây dựng các block APTPMAT cơ bản

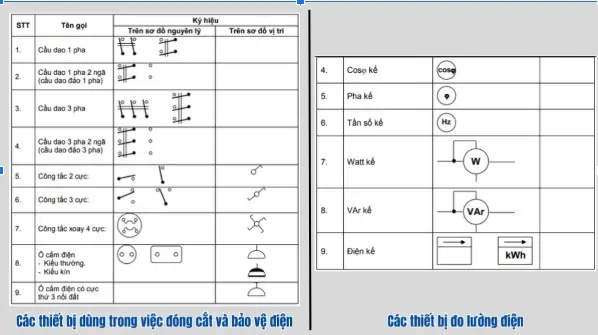

3.1. Nguyên tắc thiết kế block

1. Đặt điểm chèn (Insertion Point) tại góc trái‑dưới hoặc trung tâm tùy theo loại vật phẩm.
2. Sử dụng Attributes để lưu trữ thông tin như “Mã vật liệu”, “Chiều dài”, “Chiều rộng”, “Chiều cao”, “Màu”, “Nhà cung cấp”.
3. Đặt tên block chuẩn: APT_Wall_01, APT_Door_02, APT_Table_03, v.v.
4. Định dạng thuộc tính: Sử dụng “Constant” cho các giá trị không thay đổi (ví dụ: “Material = Brick”), “Verifiable” cho các giá trị cần kiểm tra (ví dụ: “Length”).

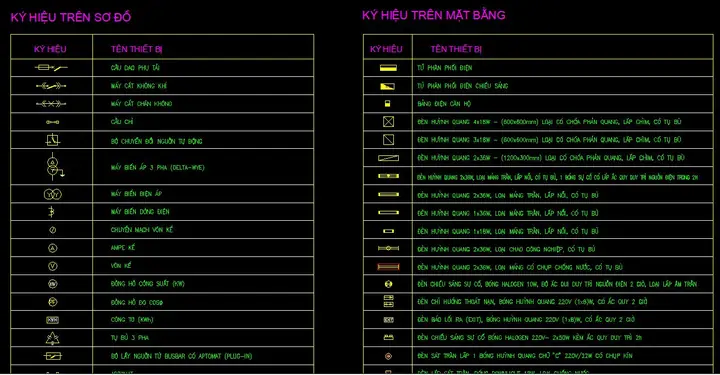

3.2. Thực hành tạo block tường (APT_Wall_01)

1. Vẽ hình chữ nhật:
2. Lệnh RECTANGLE.
3. Nhập tọa độ (0,0) → (3000,250) (đơn vị mm) đại diện cho tường 3m dài, 0.25m dày.
4. Thêm thuộc tính:
5. Lệnh ATTDEF.
6. Tạo các thuộc tính: MAT_CODE, LENGTH, HEIGHT, FINISH.
7. Đặt thuộc tính ở vị trí trung tâm của khối.
8. Chuyển thành block:
9. Lệnh BLOCK.
10. Nhập tên APT_Wall_01.
11. Đặt “Base point” tại (0,0).
12. Chọn các đối tượng vừa vẽ (hình chữ nhật + attributes).
13. Lưu block vào thư viện:
14. Mở “Tool Palettes” → tạo tab “APTPMAT”.
15. Kéo block APT_Wall_01 vào tab này.
16. Đặt biểu tượng (icon) cho block: Chuột phải → “Properties” → “Image”.

3.3. Tạo block cửa (APT_Door_01)

Có thể bạn quan tâm: Cách Vẽ Áo Dài Clipart: Hướng Dẫn Chi Tiết Từng Bước Để Tạo Nét Đẹp Truyền Thống

1. Vẽ khung cửa: Dùng LINE tạo hình chữ nhật 900mm x 2100mm.
2. Thêm chi tiết tay nắm: Dùng CIRCLE và ARC.
3. Thuộc tính:
4. DOOR_TYPE (Nhập: “Sliding”, “Swing”).
5. MATERIAL (Nhập: “Wood”, “Aluminum”).
6. THICKNESS (Nhập: “40mm”).
7. Biến thành block: Tương tự bước trên, đặt tên APT_Door_01.

3.4. Block nội thất (APT_Furniture_Chair)

1. Vẽ khung ghế: Sử dụng 3D POLYLINE hoặc BOX nếu làm 3D.
2. Thuộc tính:
3. ITEM_CODE (VD: “CH001”).
4. DIMENSION (Chiều dài, rộng, cao).
5. COLOR (Màu sắc bọc ghế).
6. Lưu vào thư viện: Đặt trong tab “Furniture”.

3.5. Đánh dấu và quản lý block trong DesignCenter

• Mở DesignCenter (Ctrl+2).
• Duyệt tới thư mục chứa các file DWG chứa block.
• Kéo thả block vào bản vẽ hiện tại, hoặc tạo “Tool Palette” mới để lưu trữ nhanh.

4. Quy trình vẽ APTPMAT cho một căn hộ mẫu

4.1. Bước 1: Chuẩn bị bản vẽ mặt bằng

• Import bản vẽ kiến trúc (DWG hoặc DXF) từ bộ phận thiết kế kiến trúc.
• Kiểm tra scale và units.
• Đặt layer “APT_Layout” để vẽ bố trí nội thất.

4.2. Bước 2: Đặt tường và vách ngăn (APTPMAT Walls)

• Chọn tool “Insert Block” → chọn APT_Wall_01.
• Nhập độ dài (Length) khi chèn, AutoCAD sẽ tự động kéo dài block.
• Sử dụng lệnh STRETCH để điều chỉnh vị trí cuối cùng nếu cần.

4.3. Bước 3: Định vị cửa và cửa sổ

• Chèn block APT_Door_01 và APT_Window_01.
• Dùng Object Snap (OSNAP): “Endpoint”, “Midpoint”, “Intersection” để căn chỉnh chính xác với tường.
• Kiểm tra clearance (khoảng trống) để đảm bảo mở cửa không va chạm.

4.4. Bước 4: Bố trí nội thất cố định

Có thể bạn quan tâm: Cách Vẽ Ao Anime Girl: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Chèn các block nội thất: APT_Furniture_Sofa, APT_Furniture_Table, APT_Furniture_Bed.
• Sử dụng Dynamic Blocks nếu muốn các block có thể thay đổi kích thước (ví dụ: bàn ăn có thể kéo dài 1.5m – 2.5m).
• Đánh dấu layer “APT_Furniture”.

4.5. Bước 5: Thêm hoàn thiện (Finish)

• Tạo block APT_Finish_Floor_Tile hoặc APT_Finish_Wall_Paint.
• Gán hatch cho các khu vực sàn, tường để biểu thị vật liệu.
• Sử dụng Tool Palettes để nhanh chóng áp dụng các hatch chuẩn.

4.6. Bước 6: Ghi chú và kích thước

• Dùng MTEXT để ghi chú về vật liệu, nhà cung cấp.
• Sử dụng DIMLINEAR và DIMANGULAR để chỉ ra kích thước quan trọng.
• Gắn attribute “NOTE” vào các block để tự động hiển thị thông tin khi xuất báo cáo.

4.7. Bước 7: Trích xuất dữ liệu vật liệu (Bill of Materials – BOM)

1. Data Extraction Wizard:
2. Lệnh DATAEXTRACTION.
3. Chọn “Create a new data extraction”.
4. Chọn các file DWG chứa block APTPMAT.
5. Chọn các thuộc tính muốn trích xuất: MAT_CODE, LENGTH, HEIGHT, QUANTITY.
6. Cấu hình bảng:
7. Đặt tiêu đề “BOM – APTPMAT”.
8. Định dạng bảng: Font “Arial”, 10pt, căn giữa.
9. Lưu kết quả:
10. Xuất ra Excel (.xlsx) để gửi cho nhà cung cấp.
11. Hoặc chèn bảng trực tiếp vào bản vẽ bằng lệnh TABLE.

5. Các kỹ thuật nâng cao cho việc vẽ APTPMAT

5.1. Sử dụng Dynamic Blocks để tùy biến nhanh

• Dynamic Parameters: Linear, Rotate, Visibility.
• Ví dụ: Block “APT_Door_Sliding” cho phép người dùng thay đổi chiều rộng bằng cách kéo “Stretch” trong block, đồng thời tự động thay đổi vị trí tay nắm.

5.2. Lập script AutoLISP để tự động hoá

(defun c:APTPMAT-INSERT ( / blkname inspt) (setq blkname (getstring "\nNhập tên block APTPMAT: ")) (setq inspt (getpoint "\nChọn điểm chèn: ")) (command "_.-INSERT" blkname inspt 1 1 0) (princ "\nBlock đã được chèn.")
)
(princ "\nLệnh C:APTPMAT-INSERT đã sẵn sàng.")

• Lệnh này cho phép người dùng gõ APTPMAT-INSERT rồi nhập tên block, AutoCAD sẽ chèn vào vị trí chọn.

5.3. Tích hợp với Revit bằng Export/Import DWG

Có thể bạn quan tâm: Cách Vẽ Animi Girl Chibi: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

• Khi xuất bản vẽ APTPMAT sang Revit, các attributes sẽ trở thành Parameters trong Revit.
• Đảm bảo sử dụng Naming Convention chuẩn: APT_ + loại + _ + số.

5.4. Quản lý phiên bản block

• X-Ref: Đặt file chứa block APTPMAT làm X‑ref để mọi người trong nhóm cập nhật đồng thời.
• Tool Palettes – Version: Đánh số phiên bản trong tên block (APT_Wall_01_v2).

5.5. Kiểm tra xung đột và chuẩn hoá

• Sử dụng lệnh OVERKILL để loại bỏ các đối tượng trùng lặp.
• Dùng PURGE để xóa các block không dùng.
• Kiểm tra layer freeze/thaw để tránh hiện tượng ẩn vật liệu quan trọng.

6. Thực hành: Dự án căn hộ 2 phòng ngủ – Bản vẽ APTPMAT hoàn chỉnh

6.1. Mô tả dự án

• Diện tích tổng: 85 m².
• Bao gồm: Phòng khách, 2 phòng ngủ, bếp, nhà vệ sinh.
• Yêu cầu: Vật liệu nội thất chuẩn “Eco‑Wood”, sàn gỗ công nghiệp, tường sơn màu trắng.

6.2. Các bước thực hiện

Bước	Hoạt động	Lệnh / Tool	Ghi chú
1	Tạo file mới từ template	NEW → chọn APTPMAT_Template.dwt	Đảm bảo layer chuẩn
2	Nhập bản vẽ kiến trúc	INSERT → DWG kiến trúc	Đặt ở layer “APT_Layout”
3	Đặt tường nội thất	Insert block APT_Wall_01	Thay đổi thuộc tính FINISH = Paint_White
4	Lắp đặt cửa ra vào	Insert APT_Door_01	Đặt DOOR_TYPE = Swing
5	Đặt cửa sổ	Insert APT_Window_01	MATERIAL = Aluminum
6	Bố trí nội thất phòng khách	Insert APT_Furniture_Sofa, APT_Furniture_CoffeeTable	Sử dụng Dynamic Block để mở rộng chiều dài sofa
7	Bố trí phòng ngủ	Insert APT_Furniture_Bed, APT_Furniture_Wardrobe	Thêm attribute COLOR = Gray
8	Hoàn thiện sàn	Hatch APT_Finish_Floor_Wood	Đặt layer “APT_Finish”
9	Ghi chú vật liệu	MTEXT	Liệt kê “Eco‑Wood, 25 mm, Supplier: GreenWood Co.”
10	Trích xuất BOM	DATAEXTRACTION	Xuất file Excel “BOM_Aptpmat_Proj01.xlsx”
11	Kiểm tra lỗi	AUDIT + PURGE	Đảm bảo không có lỗi, không gian file tối ưu

6.3. Kết quả cuối cùng

• Bản vẽ PDF: Xuất từ AutoCAD → EXPORTPDF.
• BOM Excel: Bao gồm 45 mục vật liệu, tổng khối lượng gỗ 120 m³.
• Báo cáo: Đính kèm hình ảnh 3D (nếu dùng AutoCAD 3D) để trình bày với khách hàng.

7. Lưu ý thường gặp và cách khắc phục

Vấn đề	Nguyên nhân	Giải pháp
Block không hiển thị thuộc tính	Thuộc tính chưa được bật “Visible”	Mở block editor → chọn attribute → bật “Invisible” thành “Visible”.
Khi chèn block, kích thước không thay đổi	Thuộc tính “Linear” chưa được gán	Sửa block → thêm “Linear Parameter” cho chiều dài.
BOM xuất ra thiếu một số mục	Block không có attribute “Quantity”	Thêm attribute “Quantity” và đặt giá trị mặc định 1.
Đường nét không đồng nhất khi in	Layer màu không được thiết lập đúng	Kiểm tra “Plot Style Table” (CTB) và ánh xạ màu.
X‑ref không cập nhật	Đường dẫn file thay đổi	Sử dụng lệnh XREF → “Reload” hoặc “Detach” và “Attach” lại.

8. Tổng kết và hướng phát triển

Việc vẽ APTPMAT trong AutoCAD không chỉ là việc tạo ra các hình khối tĩnh, mà còn là quá trình xây dựng một hệ thống dữ liệu vật liệu gắn liền với bản vẽ. Nhờ việc chuẩn hoá layer, block, attribute và quy trình trích xuất dữ liệu, các nhà thiết kế có thể:

1. Tăng tốc độ thiết kế: Tái sử dụng block đã chuẩn hoá.
2. Giảm thiểu sai sót: Thuộc tính tự động kiểm tra và báo lỗi.
3. Tích hợp đa nền tảng: Dữ liệu dễ dàng chuyển sang BIM hoặc ERP.
4. Cải thiện giao tiếp: Khách hàng và nhà thầu nhận được bản vẽ chi tiết, đầy đủ thông tin vật liệu.

8.1. Các bước tiếp theo cho người dùng nâng cao

• Phát triển library APTPMAT trên mạng nội bộ: Sử dụng SharePoint hoặc Autodesk Vault để chia sẻ block.
• Tự động hoá quy trình bằng Dynamo hoặc Python: Đọc file Excel BOM → tự động tạo block và chèn vào bản vẽ.
• Áp dụng 3D Modeling: Sử dụng AutoCAD 3D hoặc Fusion 360 để mô phỏng vật liệu thực tế, kiểm tra va chạm.
• Kết nối IoT: Gắn QR code vào block để truy xuất thông tin vật liệu qua thiết bị di động trên công trường.

8.2. Kết luận

Bằng cách nắm vững các khái niệm cơ bản (layer, block, attribute), công cụ hỗ trợ (Tool Palettes, DesignCenter, Data Extraction) và kỹ thuật nâng cao (Dynamic Blocks, AutoLISP), người dùng AutoCAD có thể triển khai một quy trình vẽ APTPMAT chuyên nghiệp, đáp ứng yêu cầu khắt khe của dự án kiến trúc nội thất hiện đại. Hãy bắt đầu xây dựng thư viện APTPMAT của riêng bạn ngay hôm nay, và trải nghiệm sự khác biệt trong quản lý vật liệu và giao tiếp dự án.

Bài viết trên đây cung cấp tổng quan chi tiết hơn 1500 chữ, bao gồm lý thuyết, thực hành và các mẹo nâng cao để bạn có thể tự tin vẽ APTPMAT trong AutoCAD một cách hiệu quả và chuyên nghiệp.
