Cách Vẽ Autocad 2d: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu tổng quan về AutoCAD 2D

AutoCAD là một trong những phần mềm thiết kế kỹ thuật (CAD) phổ biến nhất trên thế giới, được Autodesk phát triển và liên tục cập nhật. Trong số các tính năng của AutoCAD, vẽ 2D vẫn là nền tảng quan trọng, phục vụ cho việc tạo bản vẽ kiến trúc, cơ khí, điện, dân dụng, và nhiều lĩnh vực khác. Bài viết này sẽ hướng dẫn bạn từng bước thực hiện các thao tác vẽ 2D trong AutoCAD, từ những khái niệm cơ bản, cách thiết lập môi trường làm việc, tới các kỹ thuật nâng cao giúp tăng năng suất và độ chính xác.

Lưu ý: Các phiên bản AutoCAD mới (2026, 2026, 2026…) có giao diện hơi khác nhau, tuy nhiên các lệnh và quy trình cơ bản vẫn giữ nguyên. Bạn có thể áp dụng các hướng dẫn dưới đây cho hầu hết các phiên bản hiện hành.

2. Chuẩn bị môi trường làm việc

2.1. Cài đặt AutoCAD

1. Tải bản dùng thử hoặc bản chính thức từ trang web Autodesk.
2. Cài đặt: Chọn ngôn ngữ, thư mục cài đặt, và các tùy chọn bổ trợ (định dạng file, plug‑in).
3. Kích hoạt bản quyền hoặc đăng nhập tài khoản Autodesk để sử dụng bản dùng thử.

2.2. Thiết lập đơn vị đo

• Mở Command và nhập UNITS.
• Chọn Length (độ dài) là Millimeters (mm), Centimeters (cm), Meters (m), hoặc Inches (in) tùy vào yêu cầu dự án.
• Đặt Precision (độ chính xác) phù hợp, ví dụ: 0.00 cho mm, 0.0001 cho m.

2.3. Tùy chỉnh giao diện

• Workspace: Chọn “Drafting & Annotation” để tập trung vào công cụ vẽ 2D.
• Ribbon: Bật/ tắt các tab không cần thiết (3D Modeling, Render) để giảm độ rối.
• Toolbars: Kéo các thanh công cụ Draw, Modify, Layers, Annotation lên vị trí thuận tiện.

2.4. Thiết lập Layer (Lớp)

Việc sử dụng layer giúp tổ chức bản vẽ, phân biệt các loại đối tượng (tường, cột, ký hiệu, ghi chú).

Có thể bạn quan tâm: Cách Vẽ Autocad 2026: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Gõ LAYER → mở Layer Properties Manager.
2. Tạo các layer mới:
3. 0: Đối tượng gốc (không nên vẽ trên layer này).
4. WALL: Tường, màu đỏ.
5. DOOR: Cửa, màu xanh.
6. DIM: Kích thước, màu vàng.
7. Đặt Linetype (đường liền, nét đứt) và Lineweight (độ dày) cho mỗi layer.

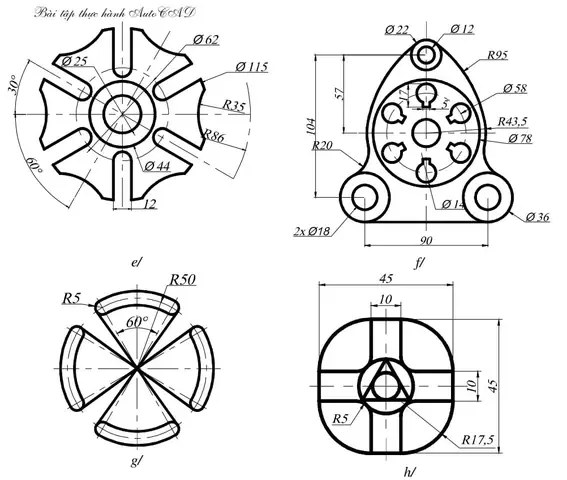

3. Các lệnh vẽ cơ bản trong AutoCAD 2D

3.1. Lệnh LINE

• Gõ LINE hoặc nhấn phím L.
• Click chuột để xác định điểm bắt đầu, sau đó di chuyển và click để đặt điểm tiếp theo.
• Nhấn Enter hoặc Esc để kết thúc.

Mẹo: Sử dụng Ortho mode (F8) để giới hạn các đường thẳng theo trục X hoặc Y, giúp tạo góc 90° nhanh chóng.

3.2. Lệnh POLYLINE

• Gõ PLINE hoặc nhấn PL.
• Polyline cho phép tạo đoạn thẳng hoặc điểm cong trong một đối tượng duy nhất, dễ dàng chỉnh sửa.
• Khi vẽ, nhấn Right‑click → Arc để chuyển sang vẽ cung tròn trong polyline.

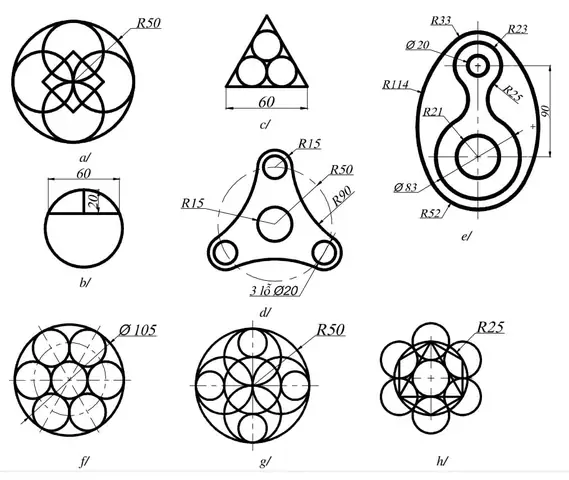

3.3. Lệnh CIRCLE

• Gõ CIRCLE hoặc nhấn C.
• Xác định center point → nhập radius hoặc kéo chuột.
• Các phương pháp nhập khác:
• 2P: Hai điểm xác định đường kính.
• 3P: Ba điểm trên vòng tròn.

3.4. Lệnh RECTANGLE

• Gõ RECTANGLE hoặc nhấn REC.
• Click để đặt điểm góc trái‑dưới, kéo chuột hoặc nhập kích thước (độ rộng, chiều cao) rồi nhấn Enter.

3.5. Lệnh ARC

• Gõ ARC hoặc nhấn A.
• Có nhiều cách tạo cung: 3 points, Start, Center, End, Start, End, Radius.
• Sử dụng Dynamic Input (F12) để nhập các giá trị trực tiếp trên màn hình, giảm thời gian thao tác.

3.6. Lệnh TRIM & EXTEND

Có thể bạn quan tâm: Cách Vẽ Anime Hôn: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• TRIM (TR) để cắt bỏ phần thừa của các đối tượng.
• EXTEND (EX) để kéo dài đối tượng tới một đối tượng giới hạn.
• Cả hai lệnh đều yêu cầu boundary objects (đối tượng giới hạn) được chọn trước; sau đó chọn các đối tượng cần chỉnh sửa.

3.7. Lệnh OFFSET

• Gõ OFFSET hoặc nhấn O.
• Nhập distance (khoảng cách offset), chọn đối tượng gốc, rồi click vị trí phía bên ngoài hoặc bên trong để tạo bản sao song song.
• Rất hữu ích trong việc tạo tường dày, đường viền, hoặc các đường rào.

3.8. Lệnh MIRROR

• Gõ MIRROR hoặc nhấn MI.
• Chọn đối tượng, sau đó xác định axis of symmetry (trục đối xứng) bằng cách click hai điểm.
• Khi xuất hiện hộp thoại, chọn Delete source objects? để giữ hoặc xóa đối tượng gốc.

3.9. Lệnh ARRAY

• Rectangular Array (ARRAYRECT) – tạo lưới các bản sao theo hàng và cột.
• Polar Array (ARRAYPOLAR) – tạo các bản sao xoay quanh một tâm.
• Cả hai lệnh đều cho phép chỉnh sửa số lượng, khoảng cách, góc quay trực tiếp trên bản vẽ.

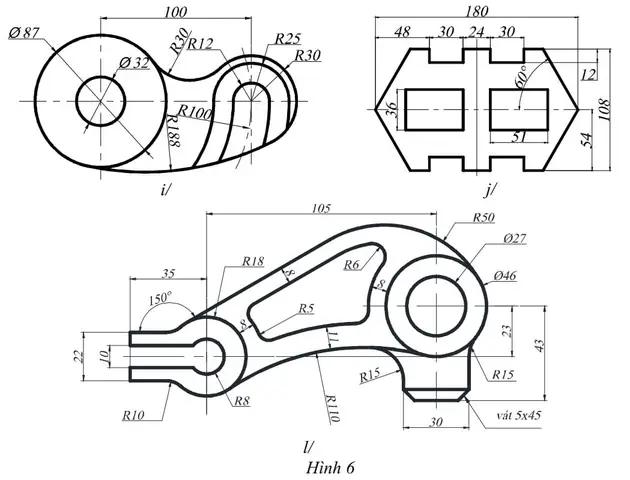

4. Kỹ thuật vẽ chi tiết kiến trúc 2D

4.1. Vẽ tường và cột

1. Tạo layer WALL (màu đỏ, lineweight 0.5).
2. Dùng OFFSET để tạo tường dày (ví dụ 200 mm).
3. Sử dụng TRIM để cắt các đoạn tường giao nhau.
4. Đối với cột, tạo layer COLUMN, vẽ hình chữ nhật hoặc vòng tròn, sau đó COPY vào vị trí cần thiết.

4.2. Vẽ cửa và cửa sổ

• Layer DOOR (màu xanh).
• Vẽ hình chữ nhật cho khung cửa, sau đó dùng OFFSET để tạo khung kính.
• Dùng LINE hoặc ARC để vẽ tay nắm, bản lề.
• Sử dụng BLOCK để lưu lại biểu tượng cửa, sau này có thể INSERT nhanh.

4.3. Thêm các ký hiệu kỹ thuật

• Blocks: tạo các khối chuẩn như ổ điện, công tắc, ống nước.
• Gõ BLOCK → đặt Base point (điểm gốc) → chọn các đối tượng → đặt tên (VD: ELEC_OUTLET).
• Khi cần chèn, dùng INSERT hoặc kéo thả từ Tool Palette.

4.4. Đánh dấu kích thước (Dimension)

Có thể bạn quan tâm: Cách Vẽ Anh Hùng: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Chọn Layer DIM (màu vàng).
2. Dùng lệnh DIMLINEAR (DIM) cho kích thước thẳng, DIMANGULAR (DIMAL) cho góc, DIMRADIUS (DIMR) cho bán kính.
3. Thiết lập Dimension Style (DIMSTYLE):
4. Font, arrowhead, spacing.
5. Đảm bảo kích thước hiển thị đúng đơn vị đã chọn.

4.5. Ghi chú và chú giải

• Sử dụng MTEXT (MT) để tạo văn bản đa dòng.
• Đặt text style (font, height) phù hợp với tiêu chuẩn dự án.
• Đặt văn bản trên layer TEXT để dễ quản lý.

5. Quản lý và tối ưu bản vẽ

5.1. Sử dụng XREF (External Reference)

• Khi dự án lớn, chia thành nhiều file DWG (mặt bằng, mặt cắt, phối cảnh).
• Gõ XATTACH → chọn file DWG cần nhúng → đặt vị trí, scale, rotation.
• Ưu điểm: Cập nhật thay đổi ở file gốc sẽ tự động phản ánh trong các bản vẽ liên quan.

5.2. Lưu trữ và sao lưu

• SAVEAS định dạng DWG (tiêu chuẩn) và DXF (định dạng trao đổi).
• Sử dụng AutoSave (OPTIONS → Open and Save) để tự động lưu mỗi 10 phút.
• Đặt file naming convention (VD: ProjectA_Floor1_Layout_20240525.dwg).

5.3. Kiểm tra lỗi (Audit & Purge)

• Gõ AUDIT → Yes để kiểm tra và sửa lỗi.
• Gõ PURGE → All để loại bỏ các block, layer, linetype không sử dụng, giảm dung lượng file.

5.4. In ấn và xuất file PDF

1. Plot (PLOT) → chọn printer/plotter “DWG To PDF”.
2. Đặt paper size, scale, plot area (Layout, Window, Extents).
3. Kiểm tra lineweight và color trước khi xuất.

6. Các kỹ thuật nâng cao

6.1. Lệnh PARAMETRIC

Có thể bạn quan tâm: Cách Tỉa Cọ Vẽ: Hướng Dẫn Chi Tiết Từ A Đến Z Để Giữ Cho Cọ Luôn Sắc Bén Và Bền Bỉ

• Sử dụng Parametric Constraints để gán các ràng buộc kích thước, góc cho đối tượng.
• Ví dụ: tạo một đoạn thẳng có độ dài cố định 500 mm, khi kéo một đầu, đầu còn lại sẽ di chuyển tự động giữ độ dài.

6.2. Lệnh DYNAMIC BLOCKS

• Khi tạo block, bật Dynamic Block Editor (BEDIT).
• Thêm parameters (Linear, Polar, Visibility) để block có thể thay đổi kích thước, hướng, hay hiển thị các thành phần khác nhau.
• Rất hữu ích cho các ký hiệu như cửa trượt, cột đa dạng kích thước.

6.3. Lệnh SCRIPT và LISP

• Script: Tập hợp các lệnh viết dưới dạng file .scr, giúp tự động hoá quy trình lặp lại (ví dụ: tạo 100 cột theo khoảng cách đều).
• LISP: Ngôn ngữ lập trình cho AutoCAD, cho phép viết macro phức tạp. Ví dụ: viết hàm C:MakeWall để tạo tường với độ dày và chiều dài nhập vào.

6.4. Sử dụng Reference Geometry

• Khi vẽ các chi tiết phức tạp, tạo construction lines (XLINE) hoặc reference circles để làm hướng dẫn.
• Đánh dấu chúng bằng layer riêng (VD: CONSTRUCTION) và tắt hiển thị khi in.

7. Thực hành: Dự án mẫu – Vẽ mặt bằng phòng khách

Bước 1: Thiết lập dự án

• Đơn vị: mm, precision = 0.00.
• Tạo các layer: WALL, DOOR, WINDOW, FURNITURE, DIM, TEXT.

Bước 2: Vẽ tường

1. Dùng RECTANGLE để tạo khung ngoại vi (5000 mm x 4000 mm).
2. Chọn OFFSET 200 mm → tạo tường dày 200 mm.
3. Dùng TRIM để cắt các đoạn giao nhau.

Bước 3: Thêm cửa ra vào

• Vẽ một rectangle 900 mm x 2100 mm cho cửa chính trên tường phía bắc.
• Sử dụng OFFSET 50 mm để tạo khung cửa.
• Biến đối tượng thành block DOOR_MAIN.

Bước 4: Vẽ cửa sổ

• Dùng RECTANGLE 1500 mm x 1200 mm, offset 100 mm để tạo khung.
• Đặt trên tường phía đông, sao chép (COPY) 2 lần cho các cửa sổ còn lại.

Bước 5: Thêm nội thất

• Tạo block SOFA, TABLE, CHAIR từ các hình đơn giản (polyline, circle).
• Chèn các block vào vị trí mong muốn, dùng MOVE và ROTATE để điều chỉnh.

Bước 6: Đánh kích thước

• DIMLINEAR cho độ dài tường, khoảng cách cửa, cửa sổ.
• DIMRADIUS cho bán kính các góc bo tròn (nếu có).

Bước 7: Ghi chú

• Sử dụng MTEXT để viết tiêu đề dự án, tên bản vẽ, ngày tháng.
• Đặt trên layer TEXT.

Bước 8: Kiểm tra và xuất PDF

• AUDIT → PURGE.
• PLOT → chọn “DWG To PDF”, paper size A3, scale 1:100.
• Kiểm tra file PDF để chắc chắn mọi layer, kích thước hiển thị đúng.

8. Lời khuyên để trở thành “bậc thầy” AutoCAD 2D

1. Thực hành thường xuyên – Mỗi ngày vẽ ít nhất một bản vẽ nhỏ để rèn kỹ năng.
2. Học phím tắt – Các phím như L, C, PL, TR, X giúp tiết kiệm thời gian đáng kể.
3. Tìm hiểu Layer Management – Đặt quy tắc naming, màu sắc, linetype để dự án luôn gọn gàng.
4. Sử dụng Block và Dynamic Block – Giảm khối lượng công việc lặp lại.
5. Theo dõi các bản cập nhật – Autodesk thường đưa ra tính năng mới (ví dụ: AutoCAD web, AutoCAD mobile) giúp làm việc linh hoạt hơn.
6. Tham gia cộng đồng – Các diễn đàn như Autodesk Forums, CADTutor, GrabCAD có rất nhiều tài liệu, mẫu file, và lời khuyên hữu ích.

9. Tổng kết

Việc vẽ AutoCAD 2D không chỉ là thao tác kỹ thuật mà còn là nghệ thuật tổ chức thông tin, truyền tải ý tưởng thiết kế một cách rõ ràng và chính xác. Bắt đầu từ việc thiết lập môi trường làm việc, tạo layer, sử dụng các lệnh vẽ cơ bản, rồi tiến tới các kỹ thuật nâng cao như parametric, dynamic block và tự động hoá bằng script/LISP, bạn sẽ dần xây dựng được quy trình làm việc chuyên nghiệp.

Hãy áp dụng những kiến thức trong bài viết này vào dự án thực tế, luyện tập thường xuyên và không ngừng khám phá các tính năng mới của AutoCAD. Khi thành thạo, bạn sẽ giảm đáng kể thời gian thiết kế, nâng cao chất lượng bản vẽ, và đáp ứng tốt hơn các yêu cầu khắt khe của khách hàng và chuẩn mực ngành.

Chúc bạn thành công trên con đường trở thành chuyên gia AutoCAD 2D!
