Cách Vẽ Bản Thiết Kế Nhà: Hướng Dẫn Chi Tiết Từ A Đến Z

1. Giới Thiệu Tổng Quan

Việc vẽ bản thiết kế nhà không chỉ là một công việc kỹ thuật mà còn là nghệ thuật thể hiện sở thích, phong cách sống và nhu cầu thực tế của gia đình. Một bản thiết kế nhà hoàn chỉnh sẽ giúp bạn:

• Tiết kiệm chi phí: Tránh những sai sót trong quá trình thi công.
• Đảm bảo tính thẩm mỹ: Tối ưu hoá không gian, ánh sáng, thông gió.
• Tuân thủ quy chuẩn: Đáp ứng các quy định pháp lý, quy hoạch đô thị.
• Dễ dàng giao tiếp: Giúp kiến trúc sư, nhà thầu và chủ đầu tư hiểu nhau hơn.

Bài viết này sẽ cung cấp cho bạn một quy trình chi tiết, từng bước một, để vẽ bản thiết kế nhà một cách chuyên nghiệp, dù bạn là người mới bắt đầu hay đã có kinh nghiệm.

2. Chuẩn Bị Trước Khi Vẽ

2.1. Xác Định Nhu Cầu và Mong Muốn

Trước khi đưa bút vẽ, bạn cần trả lời một loạt câu hỏi:

Câu hỏi	Mục đích
Gia đình có bao nhiêu thành viên?	Xác định số lượng phòng ngủ, phòng tắm, không gian chung.
Lối sống của gia đình như thế nào?	Nếu làm việc tại nhà, cần không gian làm việc riêng.
Ngân sách dự kiến?	Định hướng vật liệu, diện tích, mức độ chi tiết.
Kiểu kiến trúc ưa thích?	Hiện đại, cổ điển, tân cổ điển, Bắc Âu…
Yêu cầu về môi trường?	Hướng nhà, ánh sáng tự nhiên, thông gió, năng lượng mặt trời.

2.2. Thu Thập Thông Tin Địa Chính

Có thể bạn quan tâm: Cách Vẽ Bạch Tuộc Đơn Giản: Hướng Dẫn Từng Bước Dành Cho Người Mới Bắt Đầu

• Diện tích đất: Đo đạc chính xác, ghi lại kích thước (mét vuông) và hình dạng (hình chữ nhật, L, U…).
• Hướng đất: Xác định phía bắc, nam, đông, tây để tối ưu hoá ánh sáng và gió.
• Địa hình: Độ dốc, mức độ cao, vị trí các cây cối, hệ thống thoát nước.
• Quy hoạch đô thị: Kiểm tra quy định về chiều cao tối đa, tỷ lệ xây dựng (FAR), khoảng cách lề đường, lề rào.

2.3. Lựa Chọn Công Cụ Vẽ

Công cụ	Ưu điểm	Khi nào dùng
Bút chì + giấy khổ A3	Dễ dàng chỉnh sửa, không tốn phí	Khi mới bắt đầu, phác thảo ý tưởng
AutoCAD	Độ chính xác cao, tiêu chuẩn công nghiệp	Khi cần bản vẽ kỹ thuật chi tiết
SketchUp	Mô hình 3D nhanh, trực quan	Khi muốn xem trước mô hình 3D
Revit	BIM (Building Information Modeling)	Dự án lớn, cần quản lý thông tin toàn diện
Photoshop / Illustrator	Thiết kế mặt bằng nội thất, phối màu	Khi muốn tạo bản render, bố trí nội thất

2.4. Nắm Vững Các Quy Chuẩn Kỹ Thuật

• Tiêu chuẩn xây dựng Việt Nam (TCX): Quy chuẩn về độ bền, cách âm, cách nhiệt, an toàn cháy nổ.
• Quy chuẩn về điện, nước, cấp thoát: Đảm bảo hệ thống điện, nước được lắp đặt đúng tiêu chuẩn.
• Tiêu chuẩn về phòng cháy chữa cháy (PCCC): Đặc biệt quan trọng đối với các tòa nhà cao tầng hoặc khu công nghiệp.

3. Quy Trình Vẽ Bản Thiết Kế Nhà

3.1. Bước 1: Phác Thảo Ý Tưởng (Concept Sketch)

1. Vẽ sơ đồ khối (Block Diagram): Đánh dấu các khu vực chức năng (phòng ngủ, phòng khách, bếp, nhà vệ sinh…) trên giấy.
2. Xác định luồng di chuyển: Vẽ các đường đi chính, các khu vực chung và riêng biệt.
3. Lựa chọn dạng hình: Hình chữ nhật truyền thống, hình L, H, U hoặc các dạng phi truyền thống như khối đa diện.

Mẹo: Dùng bút màu để phân biệt các khu vực chức năng, giúp hình dung nhanh hơn.

3.2. Bước 2: Vẽ Bản Đồ Địa Hình (Site Plan)

Có thể bạn quan tâm: Cách Vẽ Bướm Trên Móng Tay Đẹp Và Độc Đáo: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

• Chia khu đất: Vẽ ranh giới đất, lối vào, lối ra, lối đi nội bộ.
• Đánh dấu các yếu tố tự nhiên: Cây cối, vách đá, nguồn nước.
• Xác định vị trí xây dựng: Dựa trên hướng đất, ánh sáng, gió và quy định lề đường.

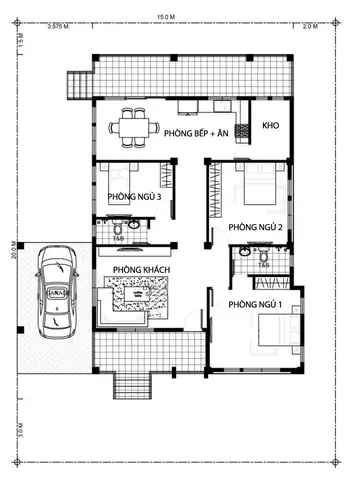

3.3. Bước 3: Vẽ Mặt Bằng (Floor Plan)

3.3.1. Các Thành Phần Cơ Bản

Thành phần	Ký hiệu	Đơn vị
Tường chịu	Đường liền đậm	–
Tường không chịu	Đường liền mỏng	–
Cửa ra vào	Đường nét mở	–
Cửa sổ	Đường nét gạch chéo	–
Cột	Hình vuông hoặc tròn	–
Ký hiệu phòng	Ghi chú tên phòng	–

3.3.2. Các Bước Thực Hiện

1. Xác định tỉ lệ: Thông thường 1:100 (1cm = 1m). Đối với bản vẽ chi tiết, có thể dùng 1:50.
2. Vẽ khung ngoại vi: Dựa trên kích thước đất và vị trí nhà.
3. Vẽ tường chịu: Đảm bảo độ dày tường (thường 20-30 cm cho tường chịu).
4. Chia không gian: Đặt các bức tường ngăn phòng, xác định vị trí cửa, cửa sổ.
5. Ghi chú kích thước: Độ dài tường, chiều rộng phòng, vị trí trần, sàn.
6. Đánh dấu các thiết bị cố định: Vòi nước, ổ cắm, công tắc, máy lạnh.

3.3.3. Lưu Ý Khi Vẽ Mặt Bằng

• Tối ưu hóa diện tích: Tránh lãng phí không gian, đặc biệt trong các căn hộ có diện tích hạn chế.
• Đảm bảo tính liên thông: Các phòng chức năng nên có ít nhất một lối vào/ra hợp lý.
• Ánh sáng tự nhiên: Đặt cửa sổ sao cho nhận được ánh sáng mặt trời vào buổi sáng hoặc chiều tùy hướng nhà.

3.4. Bước 4: Vẽ Mặt Cắt (Section)

Mặt cắt cho phép bạn thể hiện chiều cao các tầng, độ dày tường, cấu trúc mái, nền móng.

1. Chọn vị trí cắt: Thông thường cắt qua trung tâm nhà hoặc qua các không gian quan trọng (phòng khách, phòng ngủ).
2. Vẽ các lớp cấu trúc: Nền móng, lớp bê tông, lớp cách nhiệt, lớp hoàn thiện.
3. Ghi chú chiều cao: Độ cao trần (2.4-3.0m), độ dày tường, độ cao cửa sổ.

3.5. Bước 5: Vẽ Mặt Bằng Lầu (Layout of Roof)

• Chọn loại mái: Mái bằng, mái dốc, mái bằng kết hợp.
• Xác định vị trí các thiết bị trên mái: Ống thông gió, máy lạnh, tấm năng lượng mặt trời.
• Kiểm tra độ dốc: Đảm bảo thoát nước hiệu quả (độ dốc tối thiểu 2%).

3.6. Bước 6: Lập Bản Vẽ Kỹ Thuật Chi Tiết (Detail Drawings)

• Mô tả chi tiết các mối nối: Cột – dầm, dầm – sàn, tường – trần.
• Thêm các chi tiết phụ trợ: Mở khai, cửa sổ, cửa ra vào, hệ thống điện, nước, HVAC.
• Đánh dấu vật liệu: Bê tông C20/25, gạch 12×12, thép T16, v.v.

3.7. Bước 7: Tạo Mô Hình 3D và Render

• Sử dụng SketchUp hoặc Revit để dựng mô hình 3D.
• Áp dụng material library để mô phỏng vật liệu thực tế (gạch, gỗ, kính, đá).
• Thực hiện render (V-Ray, Lumion) để có hình ảnh thực tế, giúp khách hàng hoặc bản thân hình dung rõ hơn.

3.8. Bước 8: Kiểm Tra và Hoàn Thiện

Có thể bạn quan tâm: Cách Vẽ Bươm Bướm Đơn Giản: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

• Kiểm tra khối lượng công trình: Diện tích sàn, khối lượng bê tông, thép.
• Đối chiếu với quy hoạch: Độ cao, FAR, khoảng cách lề.
• Lấy ý kiến phản hồi: Chủ nhà, kiến trúc sư, nhà thầu.
• Sửa đổi: Thực hiện các chỉnh sửa cuối cùng trước khi nộp hồ sơ xin phép xây dựng.

4. Các Lưu Ý Quan Trọng Khi Vẽ Thiết Kế Nhà

4.1. Về Ánh Sáng và Thông Gió

• Ánh sáng: Đặt cửa sổ lớn hướng về phía Nam (ở miền Bắc) hoặc Bắc (ở miền Nam) để tận dụng ánh sáng mặt trời.
• Thông gió: Thiết kế cửa sổ đối diện nhau để gió tự nhiên lưu thông.

4.2. Về Năng Lượng

• Cách nhiệt: Sử dụng vật liệu cách nhiệt cho mái và tường.
• Năng lượng mặt trời: Lắp đặt tấm pin năng lượng mặt trời trên mái nếu khả năng tài chính cho phép.
• Thiết bị năng lượng hiệu quả: Đèn LED, máy lạnh inverter.

4.3. Về An Toàn

• Lối thoát hiểm: Đảm bảo có ít nhất một lối thoát hiểm ở mỗi tầng.
• Công tắc PCCC: Lắp đặt công tắc báo cháy và hệ thống báo khói tại các khu vực quan trọng.
• Cửa sổ chống trộm: Sử dụng kính cường lực hoặc lưới an ninh.

4.4. Về Thẩm Mỹ

Có thể bạn quan tâm: Cách Vẽ Băng Tải Trong Solidworks: Hướng Dẫn Chi Tiết Từ A Đến Z

• Màu sắc: Chọn phối màu phù hợp với phong cách kiến trúc và môi trường xung quanh.
• Đường nét: Đối với kiến trúc hiện đại, ưu tiên các đường thẳng, góc cạnh; đối với kiến trúc cổ điển, chú trọng vào chi tiết hoa văn.
• Cảnh quan: Thiết kế khu vườn, sân trước, sân sau để tạo không gian xanh, giảm nhiệt độ môi trường.

5. Ví Dụ Thực Tế: Thiết Kế Nhà 150m² Cho Gia Đình 4 Người

5.1. Đặc Điểm Dự Án

• Diện tích đất: 10m x 20m (200m²) với tỷ lệ xây dựng 0.75 → diện tích sàn 150m².
• Số tầng: 2 tầng (mỗi tầng 75m²).
• Phong cách: Hiện đại, mái dốc nhẹ.
• Yêu cầu: 3 phòng ngủ, 2 phòng tắm, phòng khách rộng, phòng làm việc, sân trước, sân sau.

5.2. Quy Trình Thiết Kế

Giai đoạn	Nội dung	Kết quả
1. Khảo sát	Đánh giá địa hình, hướng đất	Xác định vị trí nhà sao cho mặt trời chiếu vào phòng khách buổi sáng
2. Phác thảo	Vẽ khối hình L, phòng khách mở ra sân trước	Tạo cảm giác mở rộng không gian
3. Mặt bằng tầng trệt	Phòng khách (4x5m), bếp – ăn (3x4m), WC chung, phòng làm việc	Đảm bảo lưu thông và ánh sáng tự nhiên
4. Mặt bằng tầng 1	2 phòng ngủ (3x4m), 1 phòng ngủ master (4x4m) + WC riêng	Tối ưu không gian riêng tư
5. Mặt cắt	Xác định độ dày tường, độ cao trần 2.8m, mái dốc 15°	Đảm bảo cấu trúc chịu lực và thông gió
6. 3D Model	Render nội thất, ánh sáng buổi chiều	Đánh giá thẩm mỹ và điều chỉnh màu sắc
7. Kiểm tra	So sánh với quy hoạch, tính toán khối lượng vật liệu	Đạt tiêu chuẩn và ngân sách

5.3. Các Điểm Nhấn Thiết Kế

• Sân trước: Đặt cây xanh và ghế đá, tạo góc tiếp khách.
• Cửa sổ lớn: Mở ra sân sau, mang lại ánh sáng tự nhiên cho phòng ngủ master.
• Mái xanh: Tạo không gian sinh thái, giảm nhiệt độ nội thất.
• Vách ngăn kính: Giữa phòng khách và phòng ăn, tạo cảm giác mở rộng.

6. Các Công Cụ Hỗ Trợ Trực Tuyến và Phần Mềm Miễn Phí

Công cụ	Loại	Đặc điểm
Floorplanner	Web	Tạo mặt bằng nhanh, hỗ trợ 3D, bản miễn phí có giới hạn
Planner 5D	Web/Mobile	Thiết kế nội thất, hỗ trợ render chất lượng cao
Sweet Home 3D	Desktop (Miễn phí)	Dễ dùng, hỗ trợ import mẫu 3D
LibreCAD	Desktop	Vẽ 2D, miễn phí, tương thích DWG/DXF
FreeCAD	Desktop	Hỗ trợ 3D, mã nguồn mở, thích hợp cho mô hình kiến trúc cơ bản
BIM 360 (Autodesk)	Cloud	Quản lý dự án BIM, miễn phí cho dự án nhỏ

7. Quy Trình Xin Phép Xây Dựng

1. Chuẩn bị hồ sơ:
2. Bản vẽ thiết kế (mặt bằng, mặt cắt, chi tiết).
3. Bản đồ địa chính.
4. Giấy tờ chứng minh quyền sở hữu đất.
5. Báo cáo môi trường (nếu cần).
6. Nộp hồ sơ tại Sở Xây Dựng hoặc UBND cấp huyện.
7. Kiểm tra hồ sơ: Thời gian trung bình 15-30 ngày.
8. Nhận giấy phép: Khi hồ sơ hợp lệ, sẽ cấp giấy phép xây dựng.
9. Báo cáo tiến độ: Khi bắt đầu thi công, cần nộp báo cáo tiến độ và nhận giấy chứng nhận hoàn công.

8. Tổng Kết

Việc vẽ bản thiết kế nhà là một quá trình đòi hỏi sự tỉ mỉ, kiến thức kỹ thuật và cảm hứng sáng tạo. Từ việc xác định nhu cầu, thu thập thông tin địa chính, lựa chọn công cụ vẽ, cho tới phác thảo concept, vẽ mặt bằng, cắt mặt, tạo mô hình 3D, và kiểm tra pháp lý, mỗi bước đều có vai trò quan trọng trong việc tạo ra một ngôi nhà vừa thẩm mỹ, vừa an toàn và đáp ứng đầy đủ yêu cầu pháp lý.

Bạn không nhất thiết phải là một kiến trúc sư chuyên nghiệp mới có thể thực hiện quy trình này. Với sự hỗ trợ của các phần mềm miễn phí, các công cụ trực tuyến và việc nắm vững các bước cơ bản, bất kỳ ai cũng có thể tự tin vẽ bản thiết kế nhà cho riêng mình hoặc cho khách hàng.

Hãy bắt đầu từ ý tưởng, khám phá không gian, và biến giấc mơ về một ngôi nhà hoàn hảo thành hiện thực! Chúc bạn thành công trong từng bản vẽ và từng công trình.
