Cách Vẽ Bản Vẽ Isometric: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Bản vẽ isometric, hay còn gọi là bản vẽ trực giao góc 30°, là một trong những phương pháp thể hiện ba chiều trên mặt phẳng 2D một cách trực quan và sinh động. Với khả năng truyền tải thông tin kỹ thuật, kiến trúc, cơ khí, nội thất và thiết kế sản phẩm một cách rõ ràng, bản vẽ isometric đã trở thành công cụ không thể thiếu trong nhiều lĩnh vực. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những kiến thức cơ bản nhất cho đến các kỹ thuật nâng cao, giúp bạn tự tin tạo ra những bản vẽ isometric chất lượng cao.

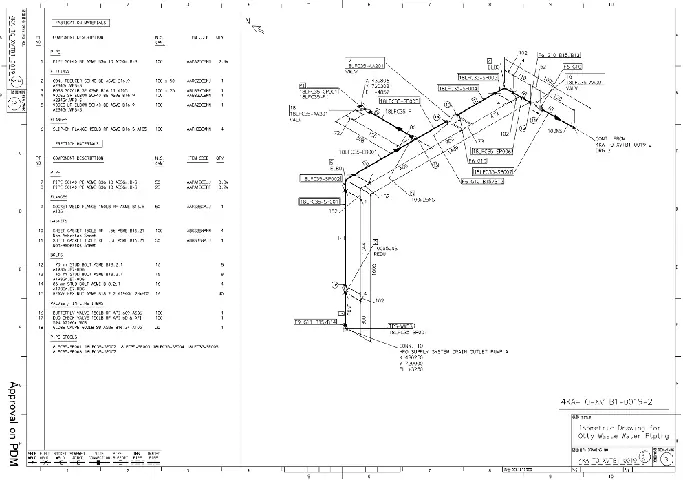

1. Tổng Quan Về Bản Vẽ Isometric

1.1 Định Nghĩa

Bản vẽ isometric là một dạng bản vẽ kỹ thuật trong đó ba trục X, Y, Z được thể hiện trên cùng một mặt phẳng với các góc 120° nhau. Các trục này được vẽ với góc 30° so với trục ngang, tạo ra cảm giác ba chiều mà không cần dùng tới phối cảnh.

1.2 Lợi Ích

• Trực quan: Người xem dễ dàng nhận biết hình dạng, kích thước và vị trí của các bộ phận.
• Tiết kiệm thời gian: Không cần vẽ nhiều góc nhìn khác nhau.
• Tiêu chuẩn hoá: Được công nhận rộng rãi trong các tiêu chuẩn kỹ thuật quốc tế (ISO, DIN).

1.3 Ứng Dụng Thực Tiễn

• Cơ khí: Thiết kế chi tiết máy móc, bộ phận cơ cấu.
• Kiến trúc: Trình bày mô hình tòa nhà, nội thất.
• Công nghiệp thiết kế: Đồ họa kỹ thuật số, game, mô hình 3D.
• Giáo dục: Dạy học môn vẽ kỹ thuật, mỹ thuật.

2. Các Công Cụ Và Phần Mềm Hỗ Trợ

Có thể bạn quan tâm: Cách Vẽ Bản Vẽ Nhà: Hướng Dẫn Từ A Đến Z Cho Người Mới Bắt Đầu

2.1 Công Cụ Truyền Thống

• Bút chì, bút mực: Dùng cho vẽ tay trên giấy.
• Thước kẻ, thước vuông, thước góc 30°: Đảm bảo độ chính xác.
• Bảng vẽ (Drafting board): Giúp duy trì góc nghiêng cố định.
• Bút vẽ kỹ thuật (Technical pen): Độ dày nét đồng nhất.

2.2 Phần Mềm CAD

• AutoCAD: Hỗ trợ lệnh “ISOPLANE”, “ISODRAW” để tạo mặt phẳng isometric nhanh chóng.
• SolidWorks: Tự động tạo hình chiếu isometric từ mô hình 3D.
• SketchUp: Dễ học cho người mới, có công cụ “Parallel Projection”.
• Fusion 360: Tích hợp mô hình 3D và bản vẽ isometric trong cùng môi trường.

2.3 Công Cụ Trực Tuyến

• Onshape: CAD dựa trên cloud, cho phép cộng tác thời gian thực.
• Tinkercad: Dành cho người mới bắt đầu, tạo bản vẽ isometric đơn giản.

3. Nguyên Tắc Cơ Bản Khi Vẽ Isometric

3.1 Đặt Hệ Tọa Độ

• Trục X: Vẽ hướng sang phải, góc 30° so với trục ngang.
• Trục Y: Vẽ hướng sang trái, góc 30° tương tự.
• Trục Z: Vẽ thẳng đứng (90° với mặt phẳng XY).

3.2 Tỷ Lệ

• Tỷ lệ đồng đều: Độ dài trên ba trục phải được giữ nguyên tỷ lệ (1:1:1). Điều này giúp các khối hình giữ đúng tỉ lệ không bị biến dạng.

3.3 Độ Dày Nét

Có thể bạn quan tâm: Cách Vẽ Bản Đồ Việt Nam: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Nét chính (outline): Dùng nét dày hơn (0.5mm – 0.7mm) để làm nổi bật các cạnh ngoài.
• Nét phụ (hidden lines, center lines): Dùng nét mảnh hơn (0.25mm – 0.35mm) và nét đứt (dashed) để biểu thị các chi tiết không nhìn thấy.

3.4 Ghi Chú Và Ký Hiệu

• Ký hiệu cắt (section line): Dùng đường gạch chéo dày, kèm số thứ tự.
• Ký hiệu khuyết (hole): Đánh dấu bằng vòng tròn hoặc hình elip trên bề mặt.
• Ký hiệu vật liệu: Ghi chú bên cạnh chi tiết, ví dụ: “Aluminium 6061”.

4. Quy Trình Vẽ Isometric Bằng Tay

Bước 1: Chuẩn Bị Bản Vẽ

1. Xác định kích thước giấy: Thông thường A4 hoặc A3.
2. Vẽ khung viền: Dùng thước kẻ để tạo khung 5mm cách lề.
3. Đánh dấu trục isometric: Dùng thước góc 30° để vẽ trục X và Y, và thước thẳng đứng cho trục Z.

Bước 2: Vẽ Các Đối Tượng Cơ Bản

• Hình lập phương: Bắt đầu với một khối vuông trên mặt XY, sau đó kéo lên trục Z.
• Hình hộp chữ nhật: Tương tự, chỉ thay đổi độ dài trên các trục.
• Hình nón, hình trụ: Vẽ các đường chéo để biểu thị bán kính và chiều cao, sau đó nối các điểm.

Bước 3: Thêm Chi Tiết

• Lỗ, rãnh: Vẽ các vòng tròn trên mặt isometric, sau đó dùng các đường đứt để biểu thị phần cắt.
• Mở rộng, gờ: Dùng các đường thẳng song song với trục để thể hiện độ dày.

Bước 4: Kiểm Tra và Hoàn Thiện

1. Đánh giá tỷ lệ: Đo lại các đoạn trên ba trục, đảm bảo đồng nhất.
2. Thêm ghi chú: Ký hiệu vật liệu, kích thước, góc nghiêng.
3. Xóa các đường dẫn hướng (construction lines): Để bản vẽ sạch sẽ.

5. Vẽ Isometric Trong AutoCAD

Có thể bạn quan tâm: Cách Vẽ Bản Phát Thảo: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

5.1 Thiết Lập Môi Trường Isometric

Command: ISOPLANE
Enter isometric plane (1-3) <Current>: 1

Lệnh này thiết lập mặt phẳng isometric 1 (XY). Bạn có thể chuyển đổi giữa 1, 2, 3 để vẽ trên các mặt khác.

5.2 Sử Dụng Lệnh ISODRAW

Command: ISODRAW
Select an object: line

Lệnh này cho phép vẽ các đối tượng (line, circle, polyline) trong môi trường isometric mà tự động áp dụng góc 30°.

5.3 Tạo Các Đối Tượng Cơ Bản

• Hình lập phương:
  plaintext Command: BOX Specify first corner point or Center: 0,0,0 Specify opposite corner point: 100,100,100
• Hình trụ:
  plaintext Command: CYLINDER Specify center point of base: 0,0,0 Specify radius of base: 50 Specify height: 150

5.4 Thêm Chi Tiết và Ghi Chú

• Ghi chú kích thước: Dùng lệnh DIMENSION → DIMLINEAR → chọn các điểm trên bản isometric.
• Ký hiệu cắt: Dùng HATCH với pattern “ANSI31” để tạo đường cắt.

5.5 Xuất File

Có thể bạn quan tâm: Cách Vẽ Bạch Tuộc Hài: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• DWG: Định dạng gốc, mở được trong mọi CAD.
• PDF: Để chia sẻ, in ấn.
• SVG: Dùng cho web, đồ họa vector.

6. Kỹ Thuật Nâng Cao

6.1 Vẽ Các Đối Tượng Phức Tạp

• Bộ truyền động (gear): Vẽ răng bánh răng bằng lệnh POLYGON trên mặt XY, sau đó dùng EXTRUDE để tạo độ sâu.
• Mô hình lắp ráp: Tạo từng bộ phận riêng, sau đó ghép lại bằng INSERT và MOVE.

6.2 Hiệu Ứng Ánh Sáng Và Bóng Đổ

• AutoCAD: Dùng lệnh SHADE để tạo bóng cho mô hình 3D, sau đó chuyển sang isometric bằng VIEWBASE → ISOMETRIC.
• SolidWorks: Chỉnh “Scene” → “Lighting” → “Shadows” để tạo cảm giác thực tế hơn.

6.3 Tạo Bản Vẽ Isometric Tự Động Từ Mô Hình 3D

1. Mở mô hình 3D trong SolidWorks.
2. Chọn “View Orientation” → “Isometric”.
3. Tạo bản vẽ → Chọn “Projected View” → Đặt góc isometric.
4. Thêm các chi tiết cắt, kích thước, và ghi chú.

6.4 Kỹ Thuật “Isometric Sketching” Trong SketchUp

• Bật chế độ Parallel Projection: Camera → Parallel Projection.
• Sử dụng công cụ “Line” và “Rectangle”: Các đường sẽ tự động giữ góc 30° khi kéo.
• Áp dụng “Components”: Tạo các bộ phận tiêu chuẩn (đai ốc, bulong) và chèn vào mô hình.

7. Lưu Ý Khi Vẽ Isometric

Yếu Tố	Rủi Ro	Cách Khắc Phục
Tỷ lệ	Độ dài trên các trục không đồng nhất → mô hình bị méo	Sử dụng lệnh “Scale” hoặc kiểm tra bằng thước đo trong CAD
Góc 30°	Sai góc → mất tính trực quan	Dùng “Isometric Grid” hoặc “Isometric Snap” trong phần mềm
Ghi chú	Thiếu thông tin → khó hiểu cho người đọc	Luôn thêm “Title Block”, “Revision Block” và mô tả chi tiết
Nét	Nét quá dày/nhẹ → không phân biệt được chi tiết	Tuân thủ chuẩn line weight (độ dày) của công ty/tiêu chuẩn ISO
Chi tiết ẩn	Không vẽ đúng dashed line → gây nhầm lẫn	Dùng “Hidden Line” hoặc “Center Line” trong CAD để tự động tạo

8. Thực Hành: Dự Án Mini – Vẽ Đèn Bàn Isometric

8.1 Yêu Cầu

• Đèn bàn hình trụ, chiều cao 150mm, bán kính đáy 50mm.
• Nắp đèn hình nón có độ cao 30mm.
• Đánh dấu vị trí công tắc và dây dẫn.

8.2 Các Bước Thực Hiện

1. Vẽ trụ: CYLINDER → bán kính 50mm, chiều cao 150mm.
2. Vẽ nón: CONE → bán kính đáy 50mm, chiều cao 30mm, đặt trên đỉnh trụ.
3. Thêm công tắc: Vẽ một vòng tròn nhỏ (r=5mm) trên mặt nón, dùng EXTRUDE 2mm.
4. Vẽ dây dẫn: Dùng SPLINE hoặc POLYLINE theo đường cong mềm, tạo độ dày 2mm.
5. Thêm ghi chú: Kích thước, vật liệu (Aluminium), tên dự án.
6. Xuất bản in: PDF A3, kèm “Bill of Materials”.

8.3 Kiểm Tra

• Đảm bảo các trục đồng nhất.
• Đánh dấu mọi chi tiết ẩn bằng dashed line.
• Kiểm tra độ dày nét: outline 0.5mm, hidden line 0.25mm.

9. Những Sai Lầm Thường Gặp Và Cách Tránh

1. Vẽ không tuân theo góc 30°
2. Giải pháp: Bật “Isometric Grid” hoặc “Polar Snap” với bước 30°.
3. Quên vẽ các đường ẩn
4. Giải pháp: Khi tạo mô hình 3D, bật chế độ “Hidden Line Removal” để tự động hiển thị.
5. Ghi chú không đầy đủ
6. Giải pháp: Sử dụng “Title Block” chuẩn, luôn có mục “Material”, “Revision”.
7. Không đồng nhất line weight
8. Giải pháp: Đặt “Lineweight” mặc định trong Options → Drafting Settings.
9. Kích thước sai
10. Giải pháp: Dùng lệnh DIMSTYLE để tạo style kích thước chuẩn, kiểm tra lại bằng MEASURE.

10. Kết Luận

Bản vẽ isometric không chỉ là một công cụ kỹ thuật mà còn là một nghệ thuật thể hiện không gian ba chiều trên mặt phẳng hai chiều. Việc nắm vững các nguyên tắc cơ bản, lựa chọn công cụ phù hợp và thực hành thường xuyên sẽ giúp bạn nhanh chóng trở thành một chuyên gia trong lĩnh vực này. Dù bạn là sinh viên, kỹ sư mới vào nghề hay nhà thiết kế chuyên nghiệp, những kiến thức và kỹ thuật trong bài viết này đều có thể áp dụng ngay vào công việc thực tế.

Hãy bắt đầu thực hành ngay hôm nay – vẽ một chiếc hộp đơn giản, sau đó tiến tới các mô hình phức tạp hơn. Khi bạn đã thành thạo, hãy khám phá thêm các phần mềm mới, tích hợp render và animation để tạo ra những bản vẽ isometric sống động, thu hút hơn nữa.

Chúc bạn thành công và sáng tạo không ngừng!
