Cách Vẽ Bản Vẽ Nhà: Hướng Dẫn Từ A Đến Z Cho Người Mới Bắt Đầu

1. Giới thiệu chung về bản vẽ nhà

1.1. Tầm quan trọng của bản vẽ nhà

Bản vẽ nhà là “bản đồ” chi tiết cho mọi công trình xây dựng, từ việc lập kế hoạch, xin phép xây dựng, cho tới thi công và hoàn thiện. Một bản vẽ chuẩn xác không chỉ giúp kiến trúc sư, kỹ sư, nhà thầu hiểu đúng ý tưởng thiết kế mà còn giảm thiểu rủi ro phát sinh trong quá trình thi công, tiết kiệm chi phí và thời gian. Đối với chủ nhà, bản vẽ còn là tài liệu quan trọng để bảo đảm ngôi nhà được xây dựng đúng như mong muốn, đồng thời có giá trị pháp lý khi cần chuyển nhượng, bảo hiểm hay vay ngân hàng.

1.2. Các loại bản vẽ nhà thường gặp

• Bản vẽ kiến trúc: Bao gồm mặt bằng, mặt đứng, mặt cắt, chi tiết kiến trúc, bố trí nội thất…
• Bản vẽ kết cấu: Thể hiện cấu trúc chịu lực, cột, dầm, móng, sàn…
• Bản vẽ điện nước: Hệ thống điện, chiếu sáng, điện thoại, cấp nước, thoát nước…
• Bản vẽ cảnh quan: Thiết kế sân vườn, hồ bơi, khu vực ngoại thất…
• Bản vẽ 3D (hình ảnh mô phỏng): Giúp khách hàng hình dung không gian thực tế hơn.

Trong bài viết này, chúng ta sẽ tập trung vào cách vẽ bản vẽ nhà kiến trúc – phần nền tảng và quan trọng nhất, đồng thời cung cấp một số kiến thức cơ bản về các loại bản vẽ phụ trợ.

2. Chuẩn bị trước khi vẽ

2.1. Thu thập thông tin cơ bản

1. Mục đích sử dụng: Nhà ở, nhà phố, biệt thự, nhà chung cư… Mỗi loại có yêu cầu và quy chuẩn khác nhau.
2. Diện tích đất: Kích thước, hình dạng (hình chữ nhật, L, U, thẳng…).
3. Quy hoạch đô thị: Độ cao, tỷ lệ xây dựng, khoảng cách lề đường, quy định về khoảng cách tối thiểu giữa các công trình.
4. Ngân sách: Ảnh hưởng đến việc lựa chọn vật liệu, công nghệ, chi phí thiết kế.
5. Yêu cầu đặc thù: Số phòng, hướng nhà, phong thủy, tiện nghi, phong cách kiến trúc (hiện đại, cổ điển, tân cổ điển, Bắc Âu…).

2.2. Công cụ và phần mềm hỗ trợ

Có thể bạn quan tâm: Cách Vẽ Bản Đồ Việt Nam: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Bút vẽ, thước kẻ, compa, giấy vẽ (đối với vẽ tay truyền thống).
• Máy tính và phần mềm CAD: AutoCAD, BricsCAD, DraftSight.
• Phần mềm BIM (Building Information Modeling): Revit, ArchiCAD – hỗ trợ mô hình 3‑dimensional và quản lý dữ liệu toàn bộ dự án.
• Phần mềm thiết kế 3D: SketchUp, Rhino, 3ds Max – để tạo hình ảnh trực quan.
• Máy tính bảng + bút cảm ứng: Procreate, Autodesk SketchBook – thích hợp cho vẽ ý tưởng nhanh.

2.3. Quy chuẩn vẽ kỹ thuật

• Tiêu chuẩn Việt Nam (TCVN): TCVN 5712:2026 (Ký hiệu trong bản vẽ kiến trúc), TCVN 6609:2003 (Màu vẽ kỹ thuật), TCVN 6180:2005 (Kích thước, tỷ lệ).
• Quy chuẩn quốc tế: ISO 128 (Quy tắc vẽ kỹ thuật), ISO 216 (Kích thước giấy A series).

Việc nắm rõ các quy chuẩn này giúp bản vẽ dễ đọc, đáp ứng yêu cầu pháp lý và thuận tiện cho việc trao đổi với các bên liên quan.

3. Các bước vẽ bản vẽ nhà kiến trúc

3.1. Bước 1: Phân tích và lập kế hoạch

1. Khảo sát hiện trường: Đo đạc thực tế, ghi chú vị trí cột, cống, cây xanh, địa hình.
2. Lập khung chương trình: Xác định số phòng, chức năng, kích thước tối thiểu (ví dụ: phòng ngủ tối thiểu 12m², phòng tắm 3m²…).
3. Xác định hướng nhà: Dựa vào phong thủy, ánh sáng tự nhiên, gió trời.
4. Lên sơ đồ bố trí sơ bộ (schematic layout): Vẽ nhanh các khối chức năng trên giấy kịch bản.

3.2. Bước 2: Vẽ mặt bằng tổng thể (Floor Plan)

Mặt bằng tổng thể là bản vẽ chính, cho thấy bố trí các phòng, kích thước, vị trí cửa ra vào, cửa sổ, tường chịu lực.

3.2.1. Đặt quy mô và tỷ lệ

• Tỷ lệ thường dùng: 1:100 (1cm trên giấy = 1m thực tế) cho bản vẽ tổng thể.
• Đặt lưới vẽ: Sử dụng lưới 5mm hoặc 10mm để căn chỉnh các yếu tố.

3.2.2. Vẽ các thành phần cơ bản

• Tường chịu lực: Đánh dấu bằng đường nét đậm, dày (thường 0.7mm trong AutoCAD).
• Tường ngăn: Đánh dấu bằng đường nét mỏng hơn (0.35mm).
• Cửa ra vào: Dùng ký hiệu “DOOR”, “GATE” kèm chiều rộng.
• Cửa sổ: Ký hiệu “WIN”, chiều cao và chiều rộng.
• Cột, dầm: Đánh dấu bằng ký hiệu “C” và “B” (beam) kèm kích thước.

3.2.3. Ghi chú và kích thước

• Kích thước chính: Ghi các kích thước quan trọng như chiều dài tường, độ rộng phòng, khoảng cách cửa.
• Ghi chú: Ghi chú vật liệu, lớp hoàn thiện (ví dụ: “tường gạch bê tông 20cm”, “sàn gỗ công nghiệp”).

3.2.4. Kiểm tra lại

• Đảm bảo tổng diện tích các phòng không vượt quá diện tích đất cho phép.
• Kiểm tra độ dày tường và khoảng cách lề đường theo quy định.

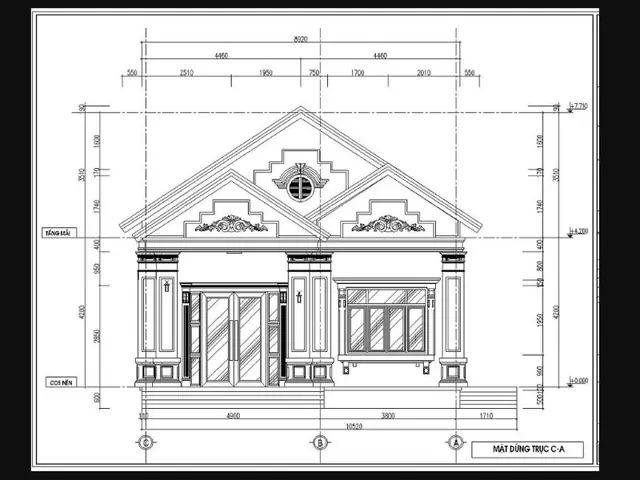

3.3. Bước 3: Vẽ mặt đứng (Elevation)

Có thể bạn quan tâm: Cách Vẽ Bản Phát Thảo: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

Mặt đứng thể hiện hình ảnh ngoại thất của ngôi nhà từ các hướng (đông, tây, nam, bắc). Đây là bản vẽ quan trọng để xác định độ cao, mái, cửa sổ, vật liệu bề mặt.

3.3.1. Xác định các mặt đứng

• Mặt đứng phía trước (thường là mặt hướng chính, nơi có cửa chính).
• Mặt đứng phía sau, trái, phải.
• Mặt cắt dọc (section) nếu có các thay đổi độ cao đáng chú ý.

3.3.2. Thực hiện vẽ

• Đặt tỷ lệ: Thường 1:100 hoặc 1:50 cho chi tiết.
• Vẽ các thành phần: Tường, mái, cửa, cửa sổ, ban công, lan can.
• Ghi chú vật liệu: “gạch men”, “tôn màu xanh”, “cửa nhôm kính”.
• Thêm các chi tiết phụ: Đèn chiếu sáng, họa tiết trang trí, mái vòm.

3.3.3. Đánh dấu chiều cao

• Mốc độ cao: Đánh dấu độ cao từ mặt bằng nền (0m) lên tới đỉnh mái, các mức sàn (sàn 1, sàn 2…).
• Cột mốc: Dùng ký hiệu “CL” (center line) cho trục trung tâm.

3.4. Bước 4: Vẽ mặt cắt (Section)

Mặt cắt cho phép nhìn thấy cấu trúc bên trong tường, mái, sàn, và vị trí các thiết bị (điện, nước). Thực hiện khi có độ cao thay đổi hoặc khi cần chi tiết cấu trúc.

3.4.1. Chọn vị trí cắt

• Cắt qua các phần quan trọng: Phòng khách, phòng ngủ, khu vực bếp.
• Cắt dọc và cắt ngang: Đảm bảo mọi phần quan trọng được thể hiện.

3.4.2. Thực hiện vẽ

• Đánh dấu đường cắt trên mặt bằng và mặt đứng.
• Vẽ các lớp vật liệu: Gạch, bê tông, cách nhiệt, mái ngói…
• Ghi chú: Độ dày lớp, loại vật liệu, vị trí lắp đặt hệ thống ống nước, dây điện.

3.5. Bước 5: Vẽ chi tiết kiến trúc

Chi tiết kiến trúc bao gồm:
– Chi tiết cửa, cửa sổ.
– Chi tiết mái (điểm nối, máng xối).
– Chi tiết nền và sàn (gạch men, sàn gỗ, thạch cao).
– Chi tiết phòng tắm, bếp (vị trí thiết bị, phụ kiện).

Mỗi chi tiết cần kích thước, vật liệu, cách lắp đặt rõ ràng.

3.6. Bước 6: Tạo bản vẽ 3D (tùy chọn)

Sử dụng phần mềm SketchUp, Revit hoặc 3ds Max để:
– Mô phỏng không gian thực tế: Ánh sáng, màu sắc, nội thất.
– Kiểm tra thiết kế: Nhìn từ các góc độ khác nhau, phát hiện lỗi.
– Trình bày với khách hàng: Hình ảnh render chất lượng cao, video walkthrough.

3.7. Bước 7: Kiểm tra tổng thể và chuẩn bị bản in

Có thể bạn quan tâm: Cách Vẽ Bạch Tuộc Hài: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Kiểm tra khối lượng công việc: Đảm bảo mọi phòng, khu vực đã được vẽ.
2. Kiểm tra kích thước: Sử dụng công cụ “dimlinear” trong CAD để xác nhận.
3. Kiểm tra quy chuẩn: Đảm bảo các ký hiệu, màu sắc, đường nét tuân thủ TCVN.
4. Chuẩn bị bản in: Định dạng PDF, chuẩn 300dpi, chia thành các sheet (A1, A2…) tùy vào quy mô.

4. Một số lưu ý quan trọng khi vẽ bản vẽ nhà

4.1. Đảm bảo tính logic và dễ đọc

• Sắp xếp các lớp (layers): Tách lớp tường, cửa, kích thước, chú thích để dễ bật/tắt.
• Sử dụng màu sắc hợp lý: Màu đen cho đường nét chính, màu xanh nhạt cho các chi tiết phụ, màu đỏ cho các cảnh báo hoặc sửa đổi.

4.2. Tôn trọng quy định địa phương

Mỗi tỉnh, thành phố có điều lệ xây dựng khác nhau (độ cao tối đa, tỷ lệ xây dựng, khoảng cách lề đường). Trước khi hoàn thiện bản vẽ, hãy kiểm tra lại với sở xây dựng địa phương hoặc chuyên gia tư vấn.

4.3. Tham khảo các mẫu bản vẽ chuẩn

• Mẫu bản vẽ của các công ty kiến trúc: Giúp nắm bắt cách bố trí, ký hiệu.
• Sách giáo trình kiến trúc: “Fundamentals of Architectural Drafting” (Mỹ), “Bản vẽ kiến trúc căn bản” (Việt Nam).

4.4. Lưu trữ và sao lưu

• Sao lưu trên đám mây (Google Drive, Dropbox) và ổ cứng ngoài.
• Đánh số phiên bản (v1.0, v1.1…) để theo dõi thay đổi.

5. Thực hành: Ví dụ vẽ một ngôi nhà 2 tầng 120m²

Có thể bạn quan tâm: Cách Vẽ Bưởi Thư Pháp – Hướng Dẫn Từng Bước Để Tạo Nên Tác Phẩm Nghệ Thuật Độc Đáo

5.1. Thông tin dự án

• Diện tích đất: 10m x 15m.
• Tỷ lệ xây dựng: 60% → diện tích xây dựng tổng cộng 90m² (2 tầng 45m² mỗi tầng).
• Mục đích: Nhà ở gia đình 4 người.
• Phong cách: Hiện đại, mặt tiền 4m, hướng Nam.

5.2. Bước thực hiện (tóm tắt)

Bước	Nội dung	Kết quả
1	Khảo sát địa hình, ghi chú vị trí cột cũ	Bản ghi chú mặt bằng thực tế
2	Lập sơ đồ bố trí chức năng: Phòng khách + bếp (tầng trệt), 2 phòng ngủ + phòng tắm (tầng lầu)	Sơ đồ khối 1:2
3	Vẽ mặt bằng tầng trệt (tỷ lệ 1:100)	Tường chịu lực dày 20cm, cửa sổ 1.2×1.5m, cửa chính 1.0m
4	Vẽ mặt bằng tầng lầu	Phòng ngủ chính 12m², phòng ngủ phụ 10m², phòng tắm 3m²
5	Vẽ mặt đứng 4 hướng	Mặt đứng phía Nam có cửa chính, ban công, mái trệt và mái dốc
6	Vẽ mặt cắt qua phòng khách và mái	Thể hiện lớp mái ngói, cách nhiệt, dầm bê tông
7	Vẽ chi tiết cửa ra vào, cửa sổ, mái	Kích thước khung cửa nhôm kính, góc mái 30°
8	Tạo mô hình 3D bằng SketchUp	Render nội thất, ánh sáng tự nhiên
9	Kiểm tra tổng thể, chuẩn bị PDF	Bản PDF 4 file A1, kèm bản vẽ 3D

5.3. Những điểm cần chú ý trong ví dụ

• Khoảng cách lề đường: 1.5m (đạt quy chuẩn).
• Chiều cao tầng: 3.0m (đủ thông gió).
• Mái dốc: Độ dốc 30°, phù hợp với vùng có mưa gió.
• Cửa sổ: Đặt sao cho nhận đủ ánh sáng mặt trời buổi sáng (hướng Đông).

6. Các phần mềm vẽ bản vẽ nhà phổ biến và ưu nhược điểm

Phần mềm	Ưu điểm	Nhược điểm
AutoCAD	Độ chính xác cao, tiêu chuẩn công nghiệp, hỗ trợ 2D/3D.	Cần học lâu, chi phí bản quyền cao.
Revit (BIM)	Tích hợp toàn bộ mô hình (kiến trúc, kết cấu, điện nước), tự động cập nhật thay đổi.	Yêu cầu máy mạnh, cần đào tạo chuyên sâu.
SketchUp	Dễ học, nhanh chóng tạo mô hình 3D, có thư viện vật liệu phong phú.	Không mạnh về bản vẽ kỹ thuật chi tiết.
ArchiCAD	Thân thiện với kiến trúc sư, công cụ BIM mạnh.	Giá thành cao, ít tài liệu học tiếng Việt.
DraftSight	Giao diện giống AutoCAD, bản miễn phí có chức năng cơ bản.	Không hỗ trợ BIM, tính năng nâng cao hạn chế.

6.1. Lời khuyên khi lựa chọn phần mềm

• Dành cho người mới: Bắt đầu với SketchUp hoặc DraftSight để làm quen.
• Dành cho dự án lớn: Đầu tư vào Revit hoặc ArchiCAD để quản lý toàn bộ thông tin dự án.
• Ngân sách hạn chế: Sử dụng AutoCAD LT (phiên bản rút gọn) hoặc phần mềm mã nguồn mở như LibreCAD.

7. Cách trình bày bản vẽ để khách hàng dễ hiểu

1. Bố cục trang: Đặt tiêu đề, tên dự án, tên kiến trúc sư, ngày vẽ ở góc trên bên trái. Bên phải là logo công ty.
2. Màu sắc: Dùng màu xanh nhạt cho các khu vực xanh (cây, công viên), màu xám cho tường, màu đỏ cho các cảnh báo.
3. Chú giải (legend): Đặt ở góc dưới cùng, liệt kê các ký hiệu, màu, tỉ lệ.
4. Bản vẽ tổng hợp: Gộp các mặt bằng, mặt đứng, mặt cắt vào một tệp PDF, mỗi tệp một sheet.
5. Bản vẽ 3D: Đính kèm hình ảnh render, video quay 360°.

8. Thủ tục pháp lý và giấy tờ cần nộp

8.1. Hồ sơ xin phép xây dựng

• Bản vẽ kiến trúc (mặt bằng, mặt đứng, mặt cắt, chi tiết) – in trên giấy A1, ký bản vẽ.
• Bản vẽ kết cấu – do kỹ sư kết cấu ký.
• Bản vẽ điện nước – do kỹ sư điện, kỹ sư nước ký.
• Bản đồ vị trí – do cơ quan địa chính cung cấp.
• Giấy tờ sở hữu đất – sổ đỏ, sổ hồng.
• Đơn đề nghị – mẫu của sở xây dựng.

8.2. Quy trình nộp hồ sơ

1. Chuẩn bị đầy đủ hồ sơ theo yêu cầu địa phương.
2. Nộp tại Phòng Xây dựng hoặc cổng thông tin điện tử (nhiều tỉnh đã số hoá).
3. Nhận số hồ sơ và chờ kiểm tra (thường 15-30 ngày).
4. Nhận giấy phép (Giấy phép xây dựng) – cần kèm theo bản vẽ đã được duyệt.

9. Những sai lầm thường gặp và cách tránh

Sai lầm	Hậu quả	Cách khắc phục
Không kiểm tra tỷ lệ	Bản vẽ không thực tế, gây lỗi trong thi công	Luôn đặt tỷ lệ trước khi vẽ, dùng lưới và công cụ “scale”.
Bỏ qua các yếu tố kỹ thuật (cột, dầm) trong bản vẽ kiến trúc	Thi công không khớp với kết cấu, nguy cơ sập đổ	Tham khảo bản vẽ kết cấu, đồng bộ giữa các bộ phận.
Ghi chú không đầy đủ (vật liệu, độ dày)	Nhà thầu không biết cách thi công đúng	Ghi chú chi tiết, sử dụng bảng biểu phụ lục.
Không tuân thủ quy chuẩn lề đường	Bị từ chối cấp phép, phải thay đổi thiết kế	Kiểm tra quy định địa phương trước khi thiết kế.
Dùng phần mềm cũ, không tương thích	Hệ thống không mở được file, mất dữ liệu	Cập nhật phiên bản mới, sao lưu định kỳ.

10. Kết luận

Việc vẽ bản vẽ nhà không chỉ là một công việc kỹ thuật mà còn là nghệ thuật của việc biến ý tưởng thành hiện thực. Từ việc thu thập thông tin, lựa chọn công cụ, tuân thủ quy chuẩn, cho tới việc trình bày và nộp hồ sơ pháp lý, mỗi bước đều đóng góp vào thành công của dự án.

Nếu bạn là người mới bắt đầu, hãy:
1. Bắt đầu với các bản vẽ tay để nắm vững bố cục.
2. Học và làm quen với phần mềm CAD (AutoCAD, DraftSight) hoặc phần mềm BIM (Revit) tùy vào nhu cầu.
3. Thực hành qua các dự án mẫu (như nhà 2 tầng 120m² ở phần 5) để củng cố kỹ năng.
4. Luôn kiểm tra lại các tiêu chuẩn, quy định địa phương và lưu trữ hồ sơ cẩn thận.

Cuối cùng, sự kiên nhẫn và chi tiết là chìa khóa để tạo ra một bản vẽ nhà hoàn hảo, đáp ứng mọi yêu cầu của khách hàng và pháp luật. Chúc bạn thành công trên hành trình trở thành một kiến trúc sư (hoặc người tự thiết kế) chuyên nghiệp!
