Trong môi trường thiết kế kỹ thuật, việc vẽ bảng (table) trong phần mềm AutoCAD không chỉ giúp bạn trình bày dữ liệu một cách trực quan mà còn tăng tính chuyên nghiệp cho bản vẽ. Bảng thường được sử dụng để liệt kê thông số kỹ thuật, danh sách vật liệu, thời gian thi công, hay các dữ liệu thống kê khác. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những thao tác cơ bản nhất cho đến các kỹ thuật nâng cao, giúp bạn tạo ra những bảng đẹp mắt, chính xác và dễ chỉnh sửa trong AutoCAD.
Lưu ý: Nội dung dưới đây được viết dựa trên phiên bản AutoCAD 2026, nhưng hầu hết các bước vẫn áp dụng cho các phiên bản trước (AutoCAD 2026‑2026). Nếu bạn đang dùng phiên bản khác, chỉ cần điều chỉnh một chút trong menu.
1. Tổng Quan Về Bảng Trong AutoCAD
1.1. Khái Niệm Bảng (Table)
Table Object: Là một đối tượng đặc biệt trong AutoCAD, được lưu trữ dưới dạng một khối (block) có thể chứa nhiều ô (cell), mỗi ô có thể chứa văn bản, hình ảnh hoặc biểu tượng.
Lợi Ích: Dễ chỉnh sửa, tự động cập nhật khi thay đổi dữ liệu, hỗ trợ định dạng đa dạng (font, màu, căn lề, viền).
1.2. Khi Nào Nên Sử Dụng Bảng
Trường hợp
Lý do sử dụng
Bảng khối lượng
Tổng hợp khối lượng, đơn vị, trọng lượng của các vật liệu.
3.3. Cách 3: Tạo Bảng Từ Data Extraction (Trích Xuất Dữ Liệu)
Dùng khi muốn trích xuất dữ liệu từ các đối tượng (block attributes, layer properties).
Mở lệnh: Gõ DATAEXTRACTION.
Tạo một Extraction Wizard mới và làm theo hướng dẫn:
Chọn các đối tượng cần trích xuất (ví dụ: các block chứa attribute “Weight”).
Chọn các thuộc tính muốn đưa vào bảng.
Hoàn thiện: Khi wizard kết thúc, AutoCAD sẽ tự động tạo một bảng chứa dữ liệu trích xuất.

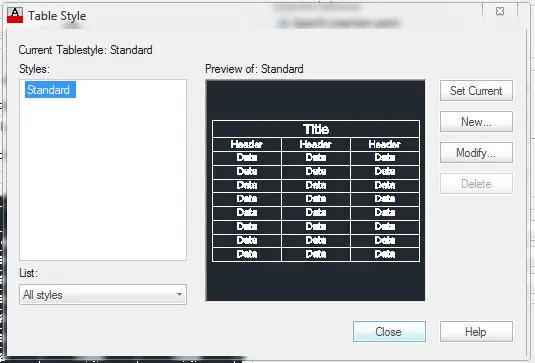

3.4. Cách 4: Sử Dụng Table Style Manager Để Tạo Kiểu Bảng Tùy Chỉnh
Mở Table Style Manager: Gõ TABLESTYLE trên dòng lệnh.
Tạo mới: Click New → Đặt tên (ví dụ: “MyCustomStyle”).
Cấu hình:
Border: Chọn loại viền (solid, dashed).
Background: Đặt màu nền cho các hàng tiêu đề, hàng dữ liệu.
Text: Chọn font, kích thước, màu.
Lưu và áp dụng khi tạo bảng mới (trong bước 3 của Cách 1).
Ưu điểm: Khi bạn có nhiều bản vẽ cùng kiểu bảng, việc tạo style giúp đồng nhất và tiết kiệm thời gian.
4. Chỉnh Sửa Và Định Dạng Bảng
4.1. Thêm/Xóa Cột, Hàng
Thêm: Click chuột phải vào tiêu đề cột hoặc hàng → Insert Columns / Insert Rows.
Xóa: Click chuột phải → Delete Columns / Delete Rows.
4.2. Thay Đổi Kích Thước Ô
Resize Column Width: Đưa con trỏ vào rìa cột, kéo để thay đổi độ rộng.
Resize Row Height: Tương tự, kéo rìa hàng.
AutoFit: Click chuột phải vào bảng → AutoFit → Content để tự động điều chỉnh độ rộng/độ cao dựa trên nội dung.
4.3. Định Dạng Văn Bản

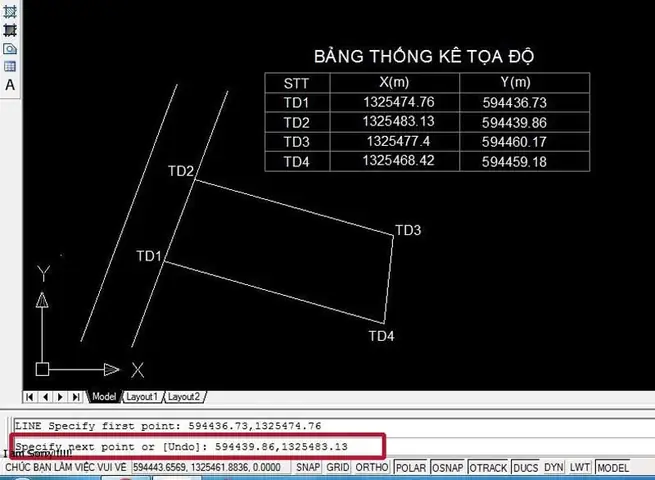

Cách Vẽ Bảng Trong Cad
Có thể bạn quan tâm: Cách Vẽ Bảng Màu Nóng: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
Căn Lề: Chọn ô → Properties → Alignment (Left, Center, Right, Top, Middle, Bottom).
Font & Size: Properties → Text style → Height.
Màu: Properties → Color.
4.4. Định Dạng Viền
Chọn toàn bộ bảng → Table → Cell Style → Borders.
Kiểu viền: Solid, Dashed, Dotted.
Độ dày: 0.25mm, 0.5mm, …
4.5. Đánh Số Tự Động (Auto Number)
Nếu bạn cần một cột đánh số thứ tự:
Chèn một cột trống ở vị trí mong muốn.
Click vào ô đầu tiên → nhập công thức =ROW()-1 (hoặc =ROW() tùy vào vị trí).
Kéo công thức xuống các ô còn lại.
Lưu ý: AutoCAD hỗ trợ một số công thức đơn giản (SUM, AVERAGE, COUNT, ROW). Đối với tính toán phức tạp, bạn nên tính toán trước trong Excel và nhập vào.
4.6. Thêm Hình Ảnh Vào Ô
Chuẩn bị hình ảnh (PNG, JPG, BMP) có kích thước phù hợp.
Click chuột phải vào ô → Insert → Image.
Duyệt tới file ảnh, nhấn Open.
Đặt lại kích thước nếu cần (sử dụng grip để kéo).
5. Kỹ Thuật Nâng Cao
5.1. Sử Dụng Fields Để Liên Kết Dữ Liệu Động
Fields cho phép hiển thị giá trị thay đổi tự động khi dữ liệu nguồn thay đổi.
Ví dụ: Đặt một field hiển thị tổng khối lượng trong ô cuối cùng.
Cách thực hiện:
Click chuột phải vào ô → Insert Field.
Chọn Object → Table → Table Cell.
Chọn bảng và ô cần tính (ví dụ: SUM của cột “Weight”).
5.2. Tạo Bảng Đánh Đánh Dấu (Checklist)
Sử dụng Symbol: Chèn ký hiệu “☐” (checkbox) vào ô để người dùng có thể tick.
Cách nhanh: Gõ \U+2610 → Enter để tạo ký hiệu hộp trống; \U+2611 cho hộp đã tick.
Batch Import: Nếu có nhiều bảng từ Excel, dùng script LISP ((command "TABLE" "Import" "C:\\path\\file1.xlsx")) để tự động hoá.
Layer Management: Đặt bảng vào layer riêng để dễ ẩn/hiện khi cần.
Dynamic Blocks: Khi bảng có cấu trúc cố định (cột, hàng), tạo Dynamic Block cho bảng để kéo‑thả nhanh.
9. Tổng Kết
Vẽ bảng trong AutoCAD không còn là một công việc khó khăn nếu bạn nắm vững các công cụ và quy trình cơ bản. Từ việc tạo bảng từ đầu, nhập dữ liệu từ Excel, đến việc sử dụng Data Extraction và Fields để tự động hoá, mọi thao tác đều có giải pháp thích hợp. Ngoài ra, việc định dạng, tạo style, và áp dụng các kỹ thuật nâng cao như tự động cập nhật, checklist, hay đa ngôn ngữ sẽ giúp bản vẽ của bạn trở nên chuyên nghiệp và linh hoạt hơn.
Hãy thực hành: Bắt đầu với một bảng đơn giản, sau đó dần dần áp dụng các tính năng nâng cao. Khi đã thành thạo, bạn sẽ tiết kiệm được rất nhiều thời gian trong quá trình thiết kế và báo cáo dự án.
Chúc bạn vẽ bảng thành công và tạo ra những bản vẽ kỹ thuật chất lượng!
