Bánh răng là một trong những bộ phận quan trọng nhất trong cơ cấu truyền động, được sử dụng rộng rãi trong hầu hết các ngành công nghiệp như ô tô, máy móc công nghiệp, thiết bị y tế, và cả trong các thiết bị gia dụng. Trong số các loại bánh răng, bánh răng thân khai (còn gọi là bánh răng trụ, bánh răng trụ thẳng) là một trong những dạng phổ biến nhất nhờ vào cấu trúc đơn giản, dễ gia công và khả năng truyền tải mô-men lớn.
1.1 Định nghĩa và đặc điểm
Thân khai: là phần trục của bánh răng, có dạng trụ tròn đồng trục với răng. Thân khai thường được làm bằng thép, gang, nhôm hoặc các vật liệu hợp kim đặc biệt để chịu tải tốt.
Răng: được cắt hoặc đúc trên bề mặt vòng tròn của thân khai, có hình dạng răng thẳng, răng nghiêng (hélic), hoặc răng côn tùy theo yêu cầu thiết kế.
Ưu điểm: cấu trúc đơn giản, chi phí sản xuất thấp, dễ lắp đặt và bảo trì, khả năng chịu tải và độ bền cao.
1.2 Ứng dụng thực tiễn
Hộp số truyền động trong ô tô và xe máy.
Máy công cụ (máy cắt, máy tiện, máy bào…).
Hệ thống truyền động trong robot và máy móc tự động.
Các thiết bị công nghiệp nặng như bơm, máy nén, máy nghiền.
Việc vẽ bánh răng thân khai một cách chính xác và chuẩn xác là bước đầu quan trọng trong quá trình thiết kế, sản xuất và kiểm tra chất lượng. Bài viết này sẽ cung cấp hướng dẫn chi tiết, từ việc hiểu các thông số kỹ thuật, lựa chọn phần mềm, đến các bước vẽ thực tế và kiểm tra kết quả.

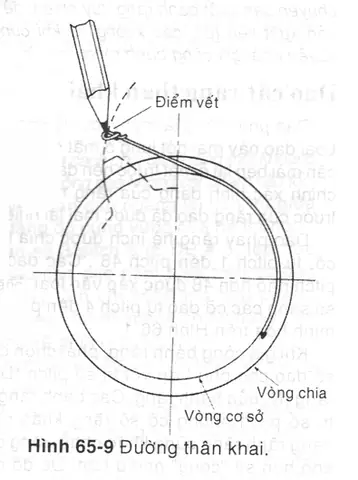

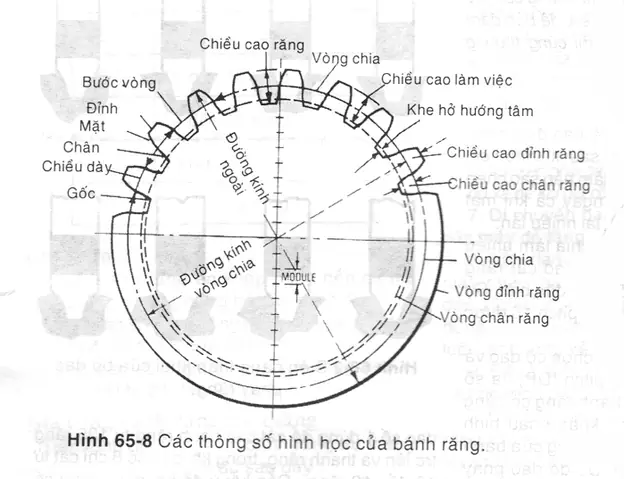

Trước khi bắt tay vào vẽ, bạn cần xác định và hiểu rõ các thông số sau:
Thông số
Ý nghĩa
Đơn vị
Lưu ý
Module (m)
Tỷ lệ giữa đường kính vòng chia (pitch diameter) và số răng
mm
Thông số chính quyết định kích thước răng
Số răng (z)
Số lượng răng trên bánh răng
–
Xác định độ chính xác và tải trọng truyền
Đường kính vòng chia (d)
Đường kính của vòng tưởng tượng đi qua trung tâm răng
mm
d = m × z
Độ rộng răng (b)
Độ rộng của một răng dọc theo trục
mm
Thường bằng 10~15×m tùy ứng dụng
Độ nghiêng (β)
Góc nghiêng của răng (đối với bánh răng hélic)
độ
β = 0° cho răng thẳng
Chiều cao răng (h)
Khoảng cách từ đáy răng đến đỉnh răng
mm
h ≈ 2.25 × m (theo tiêu chuẩn ISO)
Độ sâu rãnh (c)
Độ sâu của rãnh răng
mm
c ≈ 0.25 × m
Độ dày răng (s)
Độ dày phần răng ở vị trí vòng chia
mm
s ≈ 0.5 × m
Độ lỗ trục (d₀)
Đường kính lỗ trung tâm bánh răng
mm
Đối với trục gắn (shaft)
Độ dày mặt (t)
Độ dày tổng thể của bánh răng
mm
Tùy theo yêu cầu chịu tải
Lưu ý: Các thông số trên dựa trên tiêu chuẩn ISO gear (đặc biệt là ISO 1328 cho bánh răng trụ). Khi thiết kế cho các tiêu chuẩn quốc gia (VD: DIN, ANSI) có thể có một số khác biệt nhẹ.
3. Chuẩn bị công cụ và phần mềm vẽ
3.1 Lựa chọn phần mềm CAD

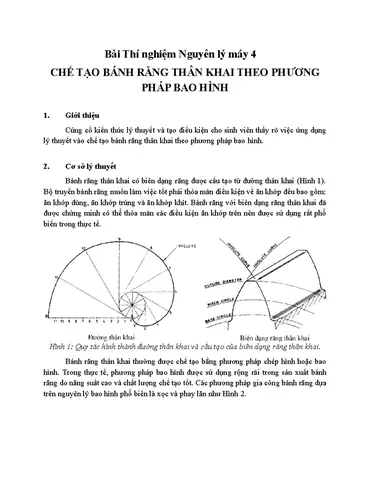

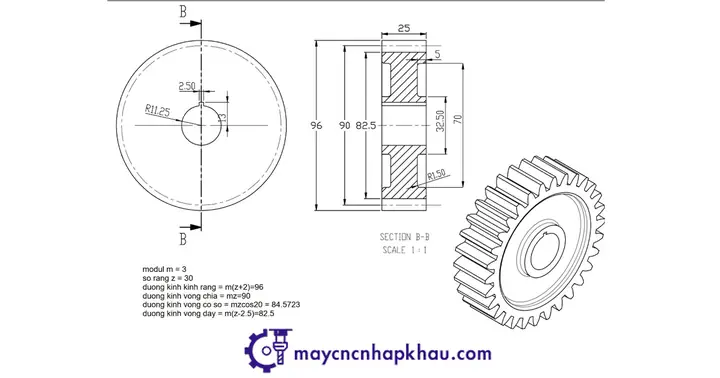

Cách Vẽ Bánh Răng Thân Khai
Có thể bạn quan tâm: Cách Vẽ Bàn Học Và Ghế Đơn Giản, Chi Tiết Dành Cho Người Mới Bắt Đầu
Phần mềm
Ưu điểm
Nhược điểm
AutoCAD Mechanical
Đa dạng công cụ vẽ 2D, thư viện chuẩn gear
Không hỗ trợ mô hình 3D mạnh
SolidWorks
Vẽ 3D nhanh, có mô-đun GearWiz, tính năng simulation
Yêu cầu máy tính mạnh, chi phí bản quyền
Inventor
Tích hợp module Gear Generator, dễ dàng tạo bản vẽ chi tiết
Học hơi khó đối với người mới
CATIA
Mạnh về thiết kế phức tạp, hỗ trợ các tiêu chuẩn quốc tế
Độ phức tạp cao, chi phí cao
Fusion 360
Dùng được trên cloud, miễn phí cho cá nhân/học sinh
Tính năng gear chưa phong phú bằng các phần mềm trên
Lời khuyên: Đối với người mới bắt đầu và muốn nhanh chóng tạo mô hình bánh răng thân khai, SolidWorks hoặc Fusion 360 là lựa chọn hợp lý. Cả hai đều có mô-đun tạo răng tự động (GearWiz, Add-in Gear) giúp giảm thời gian và sai sót.
3.2 Các công cụ hỗ trợ
Bảng tính Excel: Để tính toán nhanh các thông số (đường kính vòng chia, độ sâu rãnh…).
Tài liệu tiêu chuẩn: ISO 1328, DIN 3990, ANSI/AGMA 2000.
Máy tính có cấu hình đủ: CPU i5 trở lên, RAM 8GB+, GPU hỗ trợ OpenGL (đối với mô hình 3D).
Bảng vẽ kỹ thuật: Để ghi chú, chỉ dẫn các tolerances, surface finish.
4. Quy trình vẽ bánh răng thân khai chi tiết
4.1 Bước 1: Xác định thông số thiết kế
Xác định tải trọng và tốc độ: Dựa vào ứng dụng thực tế, tính toán mô-men truyền và tốc độ quay.
Chọn module (m) và số răng (z): Thông thường, module được chọn sao cho mô-men truyền đạt yêu cầu và kích thước tổng thể phù hợp với không gian lắp đặt.
Tính các thông số phụ:
Đường kính vòng chia: d = m z
Đường kính vòng ngoài: da = d + 2m
Đường kính vòng trong: df = d - 2.5m
Chiều cao răng: h = 2.25m
Độ sâu rãnh: c = 0.25m
Ví dụ: Nếu m = 4 mm, z = 30 → d = 120 mm, da = 128 mm, df = 110 mm, h ≈ 9 mm, c ≈ 1 mm.
Nhập các thông số: Module, số răng, độ rộng (b), góc áp lực (α), độ dày mặt (t), độ sâu rãnh (c).
Chọn vị trí trục: Đặt trục (shaft) tại trung tâm, nhập đường kính lỗ trục (d₀).
Xác nhận và tạo mô hình: Bấm “OK”, SolidWorks sẽ tự động sinh ra mô hình 3D của bánh răng.
4.3.2 Sử dụng Fusion 360 (Add-in Gear)
Mở Fusion 360 → Create → New Design.
Cài đặt Add-in “Gear Generator” (có sẵn trong App Store).
Chạy Add-in: Tools → Add-Ins → Gear Generator.
Chọn loại gear “Spur”, nhập các thông số (m, z, b, α, β).
Xác định trục và vị trí lỗ trục.
Generate → Fusion 360 sẽ tạo ra một solid body cho bánh răng.
4.4 Bước 4: Kiểm tra và tinh chỉnh mô hình
Kiểm tra dung sai (tolerance): Đối với các kích thước quan trọng như đường kính vòng chia, độ sâu rãnh, dùng công cụ Measure để xác nhận.
Kiểm tra giao diện răng: Đảm bảo không có giao cắt không mong muốn, răng đều và liên tục.
Áp dụng vật liệu và mô phỏng: Chọn vật liệu (ví dụ: AISI 4140) để chạy phân tích stress (Simulation → Static Stress). Đánh giá xem stress có vượt quá giới hạn cho phép không.
Export: Lưu mô hình 3D dưới định dạng STEP (.step) hoặc IGES (.iges) để truyền cho nhà máy CNC.
DXF/DWG: Xuất bản vẽ 2D dưới định dạng DWG/DXF để in bản vẽ kỹ thuật.
Tài liệu kèm: Gửi kèm bảng tính các thông số, tài liệu tiêu chuẩn, và báo cáo mô phỏng stress.
5. Các lỗi thường gặp và cách khắc phục
Lỗi
Nguyên nhân
Cách khắc phục
Răng không đều (độ lệch)
Sai góc nghiêng hoặc sai số trong pattern
Kiểm tra lại góc áp lực và sử dụng lệnh “Equal Spacing” trong pattern
Độ sâu rãnh không đúng
Nhập sai giá trị c hoặc không áp dụng đúng tolerance
Xác nhận giá trị c = 0.25m và kiểm tra trong “Measure”
Lỗ trục không nằm ở trung tâm
Sai vị trí trục khi tạo sketch
Dùng “Centerline” để làm trung tâm, sau đó tạo lỗ trục đồng tâm
Răng bị cắt quá sâu hoặc quá nông
Đặt sai giá trị module hoặc số răng
Kiểm tra lại công thức d = mz và các bán kính vòng.
Mô hình không được “solid” (không khối)
Các sketch chưa đóng hoặc có khoảng trống
Kiểm tra “Check Sketch for Errors” và đóng các vòng tròn/đường thẳng còn mở.
Khi chạy mô phỏng stress, stress quá cao
Thiết kế không đủ bề mặt tiếp xúc hoặc vật liệu không đủ mạnh
Tăng độ rộng b (b ≥ 10m) hoặc chọn vật liệu chịu tải cao hơn (ví dụ: AISI 4340).
6. Các mẹo tối ưu hoá thiết kế bánh răng thân khai
Chọn module hợp lý: Module quá nhỏ sẽ làm răng mỏng, dễ gãy; quá lớn sẽ làm bánh răng quá to, tốn không gian.
Tối ưu độ rộng răng (b): Đối với tải trọng lớn, b ≥ 10m giúp giảm stress.
Sử dụng bề mặt cứng (hardened surface): Cường độ bề mặt cao (ví dụ: carburizing) kéo dài tuổi thọ.
Kiểm tra góc áp lực (α): Đối với tốc độ cao, giảm α (15°) để giảm ma sát.
Thiết kế rãnh lót (keyway) hợp lý: Đảm bảo truyền tải mô-men mà không gây stress tập trung.
Sử dụng phần mềm mô phỏng: Trước khi gia công, chạy phân tích động học (Dynamic Simulation) để dự đoán tiếng ồn và rung.
7. Quy trình sản xuất thực tế sau khi hoàn thành bản vẽ
Cách Vẽ Bánh Răng Thân Khai
Công đoạn gia công CNC:
Phay trụ để tạo thân khai và lỗ trục.
Cắt răng bằng máy cắt răng (gear hobbing) hoặc máy cắt răng trục (gear shaping).
Nhiệt xử lý:
Tán nhiệt (quenching) và hạ nhiệt (tempering) để đạt độ cứng yêu cầu (HRC 55-60).
Mài và hoàn thiện bề mặt:
Mài siết (grinding) để đạt độ chính xác hình dạng răng và bề mặt mịn.
Kiểm tra chất lượng:
Đo kích thước bằng máy đo cỡ (CMM).
Kiểm tra độ cứng bằng Rockwell.
Kiểm tra tiếng ồn và độ rung qua máy đo rung (vibration analyzer).
8. Kết luận
Việc vẽ bánh răng thân khai không chỉ đòi hỏi kiến thức lý thuyết về các thông số kỹ thuật mà còn cần kỹ năng sử dụng phần mềm CAD một cách thành thạo. Từ việc xác định module, số răng, đến việc tạo mô hình 3D, kiểm tra dung sai và chuẩn bị tài liệu sản xuất, mỗi bước đều có ảnh hưởng trực tiếp đến chất lượng và hiệu suất của sản phẩm cuối cùng.
Bằng cách tuân thủ quy trình chuẩn, sử dụng các công cụ hỗ trợ hiện đại như GearWiz trong SolidWorks hoặc Gear Generator trong Fusion 360, cùng với việc áp dụng các tiêu chuẩn quốc tế (ISO, DIN, ANSI), bạn sẽ giảm thiểu tối đa các lỗi thiết kế, rút ngắn thời gian phát triển và nâng cao độ tin cậy của bánh răng trong các ứng dụng công nghiệp.
Hy vọng bài viết trên đã cung cấp cho bạn một hướng dẫn toàn diện từ A đến Z để tự tin thực hiện việc vẽ bánh răng thân khai, đồng thời giúp bạn hiểu rõ hơn về các yếu tố ảnh hưởng tới thiết kế và sản xuất. Chúc bạn thành công trong các dự án thiết kế cơ cấu truyền động!
