Cách Vẽ Biểu Diễn Lực: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Có thể bạn quan tâm: Cách Vẽ Barbie Đơn Giản: Hướng Dẫn Từng Bước Dành Cho Người Mới Bắt Đầu

Mở Đầu

Trong lĩnh vực vật lý, cơ học và kỹ thuật, việc biểu diễn lực một cách trực quan và chính xác là vô cùng quan trọng. Đối với sinh viên, kỹ sư, nhà nghiên cứu hay những người yêu thích khoa học, việc nắm vững cách vẽ biểu diễn lực không chỉ giúp hiểu sâu hơn về các hiện tượng vật lý mà còn hỗ trợ trong việc giải quyết các bài toán phức tạp. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những khái niệm cơ bản nhất cho tới các kỹ thuật nâng cao, giúp bạn tự tin vẽ và phân tích các vectơ lực trong mọi tình huống.

Có thể bạn quan tâm: Cách Vẽ Balo Đơn Giản: Hướng Dẫn Từng Bước Dành Cho Người Mới Bắt Đầu

1. Khái Niệm Cơ Bản Về Lực và Vectơ

1.1. Định Nghĩa Lực

Lực là một đại lượng vật lý mô tả khả năng gây ra sự thay đổi trạng thái chuyển động hoặc hình dạng của vật. Trong Hệ Thống Đơn Vị Quốc Tế (SI), lực được đo bằng Newton (N). Lực có độ lớn, hướng, và vị trí tác dụng.

1.2. Vectơ Lực

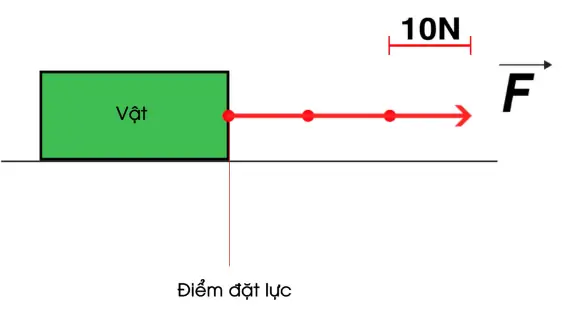

Lực luôn được biểu diễn dưới dạng vectơ, tức là một đối tượng có cả độ lớn và hướng. Khi vẽ lực, chúng ta thường sử dụng mũi tên để thể hiện vectơ:

• Độ dài mũi tên: tỷ lệ với độ lớn của lực.
• Hướng mũi tên: chỉ hướng tác dụng của lực.
• Vị trí gốc mũi tên: vị trí trên vật mà lực tác dụng.

1.3. Các Thành Phần Cơ Bản Của Vectơ

• Độ lớn (magnitude): Được ký hiệu là |F| hoặc F, đo bằng Newton.
• Hướng (direction): Thường mô tả bằng góc so với trục toạ độ hoặc đơn vị vectơ.
• Đơn vị vectơ (unit vector): Một vectơ có độ lớn bằng 1, dùng để chỉ hướng.

Có thể bạn quan tâm: Cách Vẽ Autocad Đơn Giản: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

2. Chuẩn Bị Dụng Cụ Và Môi Trường Vẽ

2.1. Dụng Cụ Truyền Thống

Dụng cụ	Mục đích
Thước kẻ	Đánh dấu trục tọa độ, đo độ dài mũi tên
Compas	Vẽ các vòng tròn biểu diễn bán kính tác dụng lực
Bút chì	Vẽ sơ khai, dễ chỉnh sửa
Bút mực / bút màu	Hoàn thiện bản vẽ, làm nổi bật các vectơ
Goma	Xóa lỗi, chỉnh sửa lại

2.2. Dụng Cụ Kỹ Thuật Số

• Phần mềm CAD (AutoCAD, SolidWorks): Dễ dàng tạo và chỉnh sửa các vectơ lực.
• Phần mềm đồ họa (Adobe Illustrator, Inkscape): Độ linh hoạt cao, thích hợp cho bản trình bày.
• Ứng dụng mô phỏng (MATLAB, Python với Matplotlib): Tự động vẽ vectơ dựa trên dữ liệu tính toán.

2.3. Lựa Chọn Hệ Tọa Độ

• Hệ tọa độ Đề: Thích hợp cho các bài toán 2D, dùng trục X và Y.
• Hệ tọa độ Ba chiều (XYZ): Cần thiết khi phân tích các lực trong không gian 3D.

Khi vẽ, luôn xác định điểm gốc (origin) và đơn vị độ dài (ví dụ: 1 cm = 10 N) để giữ tỷ lệ nhất quán.

3. Các Bước Cơ Bản Để Vẽ Biểu Diễn Lực

3.1. Xác Định Các Lực Đang Hoạt Động

1. Liệt kê tất cả các lực tác dụng lên vật (trọng lực, lực ma sát, lực đàn hồi, lực kéo, v.v.).
2. Xác định độ lớn, hướng và vị trí tác dụng của mỗi lực.
3. Ghi chú các giá trị này vào bảng để tránh nhầm lẫn.

3.2. Vẽ Hệ Tọa Độ

• Đặt điểm gốc (O) tại vị trí trung tâm của vật hoặc tại điểm quan tâm.
• Đánh dấu các trục X, Y (và Z nếu cần) với khoảng cách đồng đều.

3.3. Vẽ Các Vectơ Lực

1. Xác định góc của lực so với trục X (hoặc Y). Dùng thước đo góc hoặc tính toán bằng công thức:

   \theta = \tan^{-1}\left(\frac{F_y}{F_x}\right)

2. Xác định độ dài mũi tên dựa trên tỉ lệ đã đặt (ví dụ: 1 cm = 5 N). Độ dài = (\frac{F}{\text{tỷ lệ}}).
3. Vẽ mũi tên bắt đầu từ vị trí tác dụng, hướng theo góc đã tính.
4. Ghi nhãn lực (F₁, F₂, …) và độ lớn (ví dụ: 20 N) gần mũi tên.

3.4. Kiểm Tra Tính Chính Xác

• Kiểm tra tổng hợp: Nếu hệ cân bằng, tổng vectơ lực phải bằng 0. Dùng phương pháp hình học (đóng vòng) hoặc tính toán (cộng các thành phần).
• Kiểm tra tỉ lệ: Đảm bảo mọi vectơ được vẽ theo cùng một tỉ lệ.

4. Kỹ Thuật Vẽ Lực Trong Các Tình Huống Thực Tế

4.1. Vẽ Lực Trọng Lực (Weight)

• Định hướng: Luôn thẳng xuống dọc trục Y (hoặc trục Z trong 3D).
• Công thức: (W = mg) (khối lượng × gia tốc trọng trường, thường (g = 9.81 m/s^2)).
• Biểu diễn: Mũi tên dài, thường dùng màu đen hoặc xanh đậm.

4.2. Vẽ Lực Ma Sát

• Lực ma sát tĩnh (static friction): Được biểu diễn bằng mũi tên ngược hướng chuyển động tiềm năng, độ lớn (\leq \mu_s N).
• Lực ma sát động (kinetic friction): Độ lớn (\mu_k N) và hướng luôn ngược lại vận tốc.

4.3. Vẽ Lực Đàn Hồi (Spring Force)

• Công thức: (F = -k \Delta x) (k là độ cứng, (\Delta x) là độ giãn nén).
• Biểu diễn: Mũi tên hướng về phía cân bằng, độ dài tỉ lệ với (\Delta x).

4.4. Vẽ Lực Kéo (Tension)

• Nơi xuất hiện: Dây, cáp, thanh chịu tải.
• Đặc điểm: Luôn dọc theo dây, độ lớn bằng lực kéo hoặc cân bằng các lực khác.
• Biểu diễn: Mũi tên dọc theo dây, thường dùng màu đỏ để nổi bật.

4.5. Vẽ Lực Hỗn Hợp (Resultant Force)

• Cách tính: Cộng các vectơ lực bằng phương pháp hình học (đóng vòng) hoặc bằng thành phần (cộng các thành phần X, Y, Z).
• Biểu diễn: Vectơ kết quả thường được vẽ dày hơn, màu khác để phân biệt.

5. Phương Pháp Tổng Hợp Vectơ Lực

Có thể bạn quan tâm: Cách Vẽ Biển Quảng Cáo Chuẩn Chuyên Nghiệp: Từ Ý Tưởng Đến Thực Thi

5.1. Phương Pháp Thành Phần

1. Phân tích mỗi lực thành các thành phần trục X, Y (và Z).
2. Cộng các thành phần cùng hướng:

   \begin{aligned}
   F_{x,\text{total}} &= \sum_i F_{x,i} \
   F_{y,\text{total}} &= \sum_i F_{y,i} \
   F_{z,\text{total}} &= \sum_i F_{z,i}
   \end{aligned}

3. Tính độ lớn và hướng của vectơ tổng:

   |F_{\text{total}}| = \sqrt{F_{x,\text{total}}^2 + F_{y,\text{total}}^2 + F_{z,\text{total}}^2}

   \theta = \tan^{-1}\left(\frac{F_{y,\text{total}}}{F_{x,\text{total}}}\right)

5.2. Phương Pháp Đóng Vòng (Polygon Method)

• Bước 1: Vẽ các vectơ lực liên tiếp, đầu của vectơ i là cuối của vectơ i-1.
• Bước 2: Khi vẽ hết, đoạn cuối cùng (từ đầu của vectơ đầu tiên đến cuối của vectơ cuối cùng) là vectơ tổng.
• Ưu điểm: Dễ hình dung, thích hợp cho các bài toán cân bằng.

5.3. Phương Pháp Đồ Thị (Graphical Method)

• Dùng máy vẽ hoặc phần mềm để tạo đồ thị lực, sau đó đo độ dài và góc bằng công cụ đo của phần mềm.

6. Các Lỗi Thường Gặp Khi Vẽ Lực Và Cách Khắc Phục

Lỗi	Mô tả	Cách khắc phục
Sai tỉ lệ	Độ dài mũi tên không phản ánh đúng độ lớn lực	Kiểm tra lại hệ số tỷ lệ, dùng thước đo
Góc sai	Góc không khớp với hướng thực tế	Dùng thước đo góc hoặc tính toán lại bằng tan⁻¹
Nhầm vị trí tác dụng	Vẽ lực tại vị trí không đúng trên vật	Xác định lại điểm gốc, chú ý đến vị trí trọng tâm hoặc điểm tiếp xúc
Không ghi nhãn	Khó phân biệt các lực khi xem lại	Luôn ghi nhãn lực và độ lớn
Quá tải thông tin	Vẽ quá nhiều lực trên một bản đồ, gây rối	Tách thành các bản vẽ riêng (ví dụ: một bản cho lực trọng lực, một bản cho lực ma sát)

7. Ứng Dụng Thực Tiễn Của Việc Vẽ Biểu Diễn Lực

7.1. Trong Giảng Dạy

Giáo viên vật lý thường dùng bản vẽ lực để:

• Giải thích nguyên lý cân bằng.
• Trình bày bài toán động lực học.
• Hướng dẫn học sinh cách phân tích hệ thống.

7.2. Trong Thiết Kế Kỹ Thuật

Kỹ sư cơ khí, dân xây dựng, và các chuyên gia thiết kế sử dụng biểu đồ lực để:

• Xác định kích thước và vật liệu của cấu kiện.
• Đánh giá tải trọng tối đa.
• Thiết kế hệ thống hỗ trợ (giàn, cột, cầu).

7.3. Trong Mô Phỏng Máy Tính

Phần mềm mô phỏng (ANSYS, SolidWorks Simulation) tự động tạo ra các vectơ lực dựa trên mô hình 3D, giúp:

• Phân tích ứng suất.
• Dự đoán biến dạng.
• Kiểm tra an toàn cấu trúc.

7.4. Trong Thể Thao và Sinh Học

• Phân tích lực tác động lên cơ thể vận động viên (ví dụ: lực đẩy trong bơi lội).
• Đánh giá lực gánh nặng trên khớp xương.

8. Bài Tập Thực Hành

Bài 1: Vẽ lực trên một khối trượt trên mặt phẳng nghiêng

• Đề bài: Khối có khối lượng 5 kg trượt trên mặt phẳng nghiêng 30° so với ngang, hệ số ma sát tĩnh 0.2. Vẽ các lực tác dụng (trọng lực, lực pháp tuyến, lực ma sát) và xác định lực ma sát thực tế.

• Hướng dẫn:

• Tính trọng lực: (W = mg = 5 × 9.81 = 49.05 N).
• Phân tích W thành thành phần pháp tuyến và dọc mặt phẳng.
• Vẽ lực pháp tuyến vuông góc mặt phẳng, lực ma sát ngược chiều trượt.
• So sánh lực ma sát tĩnh giới hạn (F_{s,\max} = \mu_s N) với thành phần dọc của W.

Bài 2: Vẽ lực tổng hợp trên một cột chịu tải

• Đề bài: Cột chịu tải trọng trọng lực 200 kN và lực ngang 30 kN. Xác định và vẽ lực tổng hợp.

• Hướng dẫn:

• Vẽ vectơ trọng lực thẳng xuống.
• Vẽ vectơ lực ngang sang phải.
• Sử dụng phương pháp thành phần để tính tổng: (|F_{\text{total}}| = \sqrt{200^2 + 30^2}) kN.
• Tính góc so với trục dọc: (\theta = \tan^{-1}(30/200) ≈ 8.5°).

Bài 3: Vẽ lực trong một hệ nối dây kéo

• Đề bài: Hai khối A (10 kg) và B (15 kg) nối bằng dây qua một trục trượt không ma sát. Tìm lực kéo trong dây.

• Hướng dẫn:

• Tính trọng lực của mỗi khối.
• Giả sử hệ cân bằng, lực kéo T cân bằng với trọng lực của khối nhẹ hơn nếu không có gia tốc.
• Vẽ các vectơ lực trên mỗi khối và kết nối bằng cùng một vectơ T.

9. Sử Dụng Phần Mềm Đồ Họa Để Tự Động Vẽ Lực

9.1. Python + Matplotlib

import matplotlib.pyplot as plt
import numpy as np def draw_vector(ax, origin, magnitude, angle_deg, label): angle_rad = np.deg2rad(angle_deg) dx = magnitude np.cos(angle_rad) dy = magnitude np.sin(angle_rad) ax.arrow(origin0, origin1, dx, dy, head_width=0.2, head_length=0.3, fc='k', ec='k') ax.text(origin0 + dx/2, origin1 + dy/2, f'{label}\n{magnitude} N', fontsize=12, ha='center', va='center') fig, ax = plt.subplots()
ax.set_aspect('equal')
ax.grid(True, which='both')
ax.set_xlim(-5, 5)
ax.set_ylim(-5, 5) # Ví dụ: trọng lực, lực pháp tuyến, lực ma sát
draw_vector(ax, (0,0), 4, -90, 'W') # trọng lực
draw_vector(ax, (0,0), 3, 0, 'N') # pháp tuyến
draw_vector(ax, (0,0), 1, 180, 'F_f') # ma sát plt.show()

9.2. AutoCAD

1. Tạo layer riêng cho mỗi loại lực (Weight, Normal, Friction).
2. Sử dụng lệnh “LINE” để vẽ vectơ, sau đó thêm mũi tên bằng lệnh “DIMENSION” hoặc “ARROW”.
3. Gán thuộc tính màu và độ dày cho mỗi layer để dễ phân biệt.

10. Kết Luận

Việc vẽ biểu diễn lực không chỉ là một kỹ năng cơ bản trong vật lý mà còn là công cụ quan trọng giúp chúng ta hiểu, phân tích và thiết kế các hệ thống trong thực tế. Từ việc xác định các lực đơn lẻ, vẽ chúng một cách chuẩn xác, đến việc tổng hợp và phân tích các vectơ lực phức tạp, mỗi bước đều đòi hỏi sự tỉ mỉ và hiểu biết sâu rộng.

Trong quá trình học tập và làm việc, bạn nên:

• Thực hành thường xuyên: Luyện tập với nhiều bài toán và tình huống khác nhau.
• Sử dụng công cụ phù hợp: Từ bút chì và thước kẻ cho đến phần mềm mô phỏng hiện đại.
• Kiểm tra lại: Đảm bảo tỉ lệ, góc và nhãn đều chính xác.
• Áp dụng kiến thức vào thực tiễn: Từ thiết kế kỹ thuật đến giảng dạy, mọi lĩnh vực đều có nhu cầu sử dụng biểu đồ lực.

Hy vọng qua bài viết này, bạn đã nắm vững cách vẽ biểu diễn lực từ cơ bản tới nâng cao, sẵn sàng áp dụng vào các bài toán và dự án thực tế. Chúc bạn thành công và luôn duy trì đam mê khám phá thế giới vật lý!
