Mở Đầu
Trong môi trường lập trình hướng đối tượng (OOP), biểu đồ lớp (Class Diagram) là một trong những công cụ quan trọng nhất giúp các nhà phát triển, kiến trúc sư phần mềm, và các bên liên quan hiểu rõ cấu trúc và mối quan hệ giữa các lớp trong hệ thống. Việc vẽ biểu đồ lớp không chỉ giúp truyền đạt ý tưởng một cách trực quan mà còn hỗ trợ trong quá trình thiết kế, phân tích, và bảo trì phần mềm. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những kiến thức cơ bản nhất đến các kỹ thuật nâng cao, giúp bạn tự tin tạo ra các biểu đồ lớp chất lượng cao.

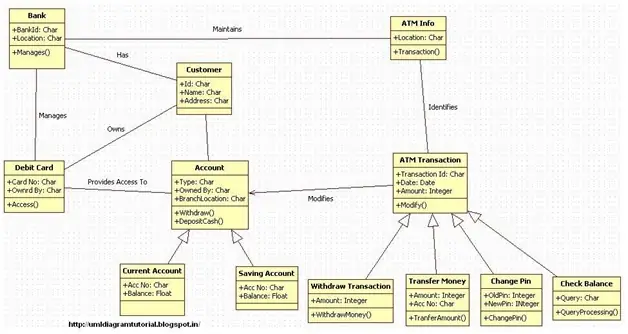

1. Kiến Thức Cơ Bản Về Biểu Đồ Lớp
1.1. Định Nghĩa
Biểu đồ lớp là một phần của Unified Modeling Language (UML), mô tả các lớp, thuộc tính, phương thức và mối quan hệ giữa chúng. Nó thể hiện:
- Lớp (Class): Đối tượng trừu tượng có thuộc tính và hành vi.
- Thuộc tính (Attribute): Dữ liệu mô tả trạng thái của lớp.
- Phương thức (Operation): Hành vi hoặc chức năng mà lớp thực hiện.
- Mối quan hệ (Relationship): Bao gồm kế thừa (inheritance), thực thi (implementation), kết hợp (association), tập hợp (aggregation), và tổng hợp (composition).
1.2. Lý Do Sử Dụng
- Giao tiếp: Giúp các thành viên trong dự án hiểu rõ thiết kế.
- Phân tích & Thiết kế: Xác định cấu trúc hệ thống trước khi lập trình.
- Tài liệu: Là tài liệu tham khảo cho việc bảo trì và nâng cấp.
- Kiểm tra: Phát hiện sớm các vấn đề thiết kế như vòng lặp phụ thuộc, quá tải lớp, v.v.
1.3. Các Thành Phần Cơ Bản
Có thể bạn quan tâm: Cách Vẽ Biểu Diễn Lực: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
| Thành phần | Ký hiệu | Mô tả |
|---|---|---|
| Lớp | Rectangle |
Hộp chữ nhật chia thành 3 phần (Tên lớp, Thuộc tính, Phương thức). |
| Thuộc tính | - name: String |
Dấu - (private), + (public), # (protected). |
| Phương thức | + getName(): String |
Cú pháp: visibility name(params): returnType. |
| Quan hệ kế thừa | ▲ (mũi tên trống) |
Lớp con kế thừa lớp cha. |
| Quan hệ thực thi | ◆ (mũi tên trống và nét đứt) |
Lớp thực thi interface. |
| Quan hệ kết hợp | Đường thẳng | Mối quan hệ “có” (has-a). |
| Aggregation | Đường thẳng + hình lỗ | Quan hệ “có” yếu hơn, phần tử có thể tồn tại độc lập. |
| Composition | Đường thẳng + hình kim cương đen | Quan hệ “có” mạnh, phần tử không tồn tại nếu chủ thể bị xóa. |
2. Chuẩn Bị Trước Khi Vẽ
2.1. Xác Định Phạm Vi
- Mục tiêu: Bạn muốn mô tả toàn bộ hệ thống hay chỉ một module?
- Đối tượng người đọc: Lập trình viên, quản lý dự án, khách hàng?
2.2. Thu Thập Yêu Cầu
- Yêu cầu chức năng: Các tính năng mà hệ thống cần hỗ trợ.
- Yêu cầu phi chức năng: Hiệu năng, bảo mật, mở rộng.
2.3. Phân Tích Domain
Sử dụng biểu đồ trường hợp sử dụng (Use Case Diagram) để xác định các tác nhân và chức năng, sau đó rút ra các lớp chính.
2.4. Lựa Chọn Công Cụ
Có thể bạn quan tâm: Cách Vẽ Biển Quảng Cáo Chuẩn Chuyên Nghiệp: Từ Ý Tưởng Đến Thực Thi
| Công cụ | Ưu điểm | Nhược điểm |
|---|---|---|
| Enterprise Architect | Tính năng mạnh, hỗ trợ nhiều chuẩn UML | Đắt tiền |
| StarUML | Giao diện thân thiện, giá hợp lý | Hạn chế trong tùy chỉnh |
| Visual Paradigm | Hỗ trợ team collaboration | Phiên bản miễn phí giới hạn |
| draw.io (diagrams.net) | Miễn phí, tích hợp Google Drive | Không có tính năng tự động sinh mã |
| PlantUML | Viết bằng văn bản, dễ tích hợp CI/CD | Đòi hỏi kiến thức cú pháp |
3. Các Bước Vẽ Biểu Đồ Lớp
3.1. Bước 1: Xác Định Các Lớp Chính
- Từ yêu cầu chức năng: Mỗi chức năng thường liên quan tới ít nhất một lớp.
- Từ danh sách đối tượng trong domain: Ví dụ: trong một hệ thống bán hàng có
Customer,Order,Product. - Từ các interface: Định nghĩa các hợp đồng (contract) mà các lớp sẽ thực thi.
Ví dụ thực tế: Hệ thống quản lý thư viện.
- Lớp chính:
Book,Member,Loan,Library,Catalog. - Interface:
Reservable,Searchable.
3.2. Bước 2: Định Nghĩa Thuộc Tính và Phương Thức
- Thuộc tính: Chỉ liệt kê những thuộc tính quan trọng, tránh chi tiết quá mức.
- Phương thức: Bao gồm các hành vi quan trọng, không cần liệt kê mọi getter/setter trừ khi chúng mang ý nghĩa nghiệp vụ.
Quy tắc:
- KISS (Keep It Simple, Stupid): Đừng làm biểu đồ quá chi tiết.
- Single Responsibility: Mỗi lớp chỉ nên có một trách nhiệm chính.
- Cohesion: Thuộc tính và phương thức trong cùng một lớp nên liên quan chặt chẽ.
3.3. Bước 3: Xác Định Mối Quan Hệ
| Loại quan hệ | Khi dùng | Cách biểu diễn |
|---|---|---|
| Kế thừa (Generalization) | Lớp con chia sẻ thuộc tính/phương thức chung với lớp cha. | Mũi tên trống tới lớp cha. |
| Thực thi (Implementation) | Lớp thực thi một interface. | Mũi tên trống + nét đứt. |
| Association | Hai lớp có mối quan hệ “có” (has-a). | Đường thẳng, có thể thêm nhãn và đa số lượng. |
| Aggregation | Quan hệ “có” yếu (phần tử có thể tồn tại độc lập). | Đường thẳng + hình lỗ ở đầu “toàn thể”. |
| Composition | Quan hệ “có” mạnh (phần tử không tồn tại nếu “toàn thể” bị xóa). | Đường thẳng + kim cương đen ở đầu “toàn thể”. |
| Dependency | Một lớp sử dụng tạm thời lớp khác (thông qua tham số). | Đường nét đứt mũi tên. |
Lưu ý:
- Đa số lượng (Multiplicity): Thêm
1,0..,1..,để chỉ số lượng đối tượng liên quan. - Tên vai trò (Role name): Đặt tên để mô tả quan hệ (ví dụ:
authortrongBook→Author).
3.4. Bước 4: Sắp Xếp và Định Dạng
- Đặt lớp cha ở trên, lớp con dưới.
- Đặt các lớp có quan hệ mạnh (composition) gần nhau.
- Sử dụng màu sắc (nếu công cụ hỗ trợ) để phân biệt lớp thực thể, interface, abstract class.
3.5. Bước 5: Kiểm Tra và Rà Soát
- Consistency: Kiểm tra tính nhất quán giữa các quan hệ.
- Completeness: Đảm bảo không thiếu lớp hoặc quan hệ quan trọng.
- Clarity: Đọc lại, xem có phần nào gây nhầm lẫn không.
4. Ví Dụ Thực Tế: Vẽ Biểu Đồ Lớp Cho Hệ Thống Quản Lý Thư Viện
Có thể bạn quan tâm: Cách Vẽ Barbie Đơn Giản: Hướng Dẫn Từng Bước Dành Cho Người Mới Bắt Đầu
4.1. Xác Định Yêu Cầu
- Thành viên có thể mượn, trả sách.
- Sách có thể được đặt trước.
- Thư viện quản lý danh mục sách và lịch sử mượn trả.
4.2. Định Nghĩa Các Lớp
| Lớp | Thuộc tính | Phương thức |
|---|---|---|
| Book | - isbn: String, - title: String, - author: String, - publishedYear: int, - status: BookStatus |
+ checkOut(member: Member): void, + returnBook(): void, + reserve(member: Member): void |
| Member | - memberId: String, - name: String, - email: String, - activeLoans: List<Loan> |
+ borrow(book: Book): void, + returnBook(loan: Loan): void, + reserveBook(book: Book): void |
| Loan | - loanId: String, - book: Book, - member: Member, - loanDate: Date, - dueDate: Date, - returnedDate: Date? |
+ isOverdue(): boolean, + extend(days: int): void |
| Library | - catalog: Catalog, - members: List<Member> |
+ registerMember(member: Member): void, + addBook(book: Book): void, + findBook(isbn: String): Book? |
| Catalog | - books: Map<String, Book> |
+ searchByTitle(title: String): List<Book>, + searchByAuthor(author: String): List<Book> |
| Reservable (interface) | — | + reserve(member: Member): void |
| Searchable (interface) | — | + search(query: String): List<Book> |
4.3. Mối Quan Hệ
BookimplementsReservable.CatalogimplementsSearchable.Libraryhas aCatalog(Composition).Memberhas manyLoan(Aggregation, multiplicity0..).LoanassociatesBookvàMember(Association, multiplicity1cho cả hai).Bookhas astatus(EnumerationBookStatus), không cần vẽ trong biểu đồ lớp chính nhưng có thể thêm.
4.4. Biểu Đồ Lớp (Mô Tả Văn Bản)
+-------------------+ +-------------------+
| <<interface>> | | <<interface>> |
| Reservable |<>------> | Book |
+-------------------+ +-------------------+
| +reserve(m:Member)| | -isbn: String |
+-------------------+ | -title: String | | -author: String | | -publishedYear:int| | -status: BookStatus| +-------------------+ | +checkOut(m:Member)| | +returnBook() | | +reserve(m:Member) | +-------------------+ +-------------------+ +-------------------+
| Library |<>----------| Catalog |
+-------------------+ composition +-------------------+
| -catalog: Catalog | | -books: Map<String,Book>|
| -members: List<Member> | +-------------------+
+-------------------+ | +searchByTitle(t) |
| +registerMember(m) | | +searchByAuthor(a)|
| +addBook(b) | +-------------------+
| +findBook(isbn) |
+-------------------+ +-------------------+ +-------------------+
| Member |<>----------| Loan |
+-------------------+ aggregation +-------------------+
| -memberId: String | 0.. | -loanId: String |
| -name: String |------------| -book: Book |
| -email: String | 1 | -member: Member |
| -activeLoans: List<Loan> | | -loanDate: Date |
+-------------------+ | -dueDate: Date |
| +borrow(b) | | -returnedDate: Date?|
| +returnBook(l) | +-------------------+
| +reserveBook(b) | | +isOverdue() |
+-------------------+ | +extend(days) | +-------------------+
(Lưu ý: Đối với bản thực tế, bạn sẽ vẽ bằng công cụ UML để có hình ảnh đẹp hơn.)
5. Kỹ Thuật Nâng Cao
Có thể bạn quan tâm: Cách Vẽ Balo Đơn Giản: Hướng Dẫn Từng Bước Dành Cho Người Mới Bắt Đầu
5.1. Sử Dụng Pattern trong Biểu Đồ Lớp
- Singleton: Thêm
<<singleton>>stereotype và một thuộc tính tĩnh. - Factory Method: Thêm một lớp
Factoryvới phương thức trả vềProduct. - Observer: Hai lớp
SubjectvàObservervới quan hệ dependency.
5.2. Phân Tách Thành Packages
Khi hệ thống lớn, hãy nhóm các lớp vào packages để giảm độ phức tạp.
+-------------------+ +-------------------+
| <<package>> | | <<package>> |
| com.library.core | | com.library.ui |
+-------------------+ +-------------------+
| - Book | | - BookView |
| - Member | | - MemberController|
| - Loan | | - MainWindow |
+-------------------+ +-------------------+
5.3. Tích Hợp Với Code Generation
Một số công cụ (Enterprise Architect, Visual Paradigm) cho phép sinh mã Java/C#/Python từ biểu đồ lớp. Để làm được điều này:
- Đánh dấu lớp là abstract (
<<abstract>>) hoặc interface. - Định nghĩa kiểu dữ liệu cho thuộc tính (ví dụ:
String,int). - Đặt visibility chính xác (
+,-,#).
Sau khi sinh mã, bạn có thể reverse engineer lại để cập nhật biểu đồ khi có thay đổi trong code.
5.4. Kiểm Tra Tính Đúng Đắn Bằng OCL (Object Constraint Language)
OCL cho phép bạn viết ràng buộc (constraints) mà không thể biểu diễn bằng ký hiệu UML thuần.
Ví dụ: “Mỗi Member không được mượn quá 5 cuốn sách đồng thời”.
context Member inv: self.activeLoans->size() <= 5
Bạn có thể gắn OCL vào biểu đồ lớp để tăng tính chính xác.
6. Các Lỗi Thường Gặp Khi Vẽ Biểu Đồ Lớp Và Cách Tránh
| Lỗi | Mô tả | Cách khắc phục |
|---|---|---|
| Quá tải lớp (God Class) | Một lớp chứa quá nhiều thuộc tính và phương thức. | Áp dụng Single Responsibility, tách ra thành các lớp phụ. |
| Thiếu abstraction | Không có lớp trừu tượng hoặc interface khi cần. | Đánh dấu lớp là <<abstract>> hoặc tạo interface cho các hành vi chung. |
| Quan hệ vòng lặp | Lớp A liên kết tới B và B lại liên kết ngược lại mà không cần. | Xem xét lại thiết kế, có thể dùng dependency thay vì association. |
| Sử dụng quá nhiều multiplicity | Đặt |
Đánh giá thực tế, sử dụng số lượng cụ thể (0..1, 1..). |
| Không đồng nhất phong cách | Một số lớp dùng + cho public, một số khác không. |
Định nghĩa chuẩn style và tuân thủ. |
7. Thực Hành: Bước Đầu Tiên Với PlantUML
Nếu bạn muốn nhanh chóng tạo biểu đồ lớp mà không cần công cụ GUI, PlantUML là lựa chọn tuyệt vời. Dưới đây là một ví dụ cho hệ thống thư viện ở trên.
@startuml
' Định nghĩa interface
interface Reservable { +reserve(member: Member)
}
interface Searchable { +search(query: String): List<Book>
} ' Lớp Book implements Reservable
class Book { -isbn: String -title: String -author: String -publishedYear: int -status: BookStatus +checkOut(member: Member): void +returnBook(): void +reserve(member: Member): void
}
Book ..|> Reservable ' Lớp Catalog implements Searchable
class Catalog { -books: Map<String,Book> +searchByTitle(title: String): List<Book> +searchByAuthor(author: String): List<Book>
}
Catalog ..|> Searchable ' Lớp Library composition Catalog
class Library { -catalog: Catalog -members: List<Member> +registerMember(m: Member): void +addBook(b: Book): void +findBook(isbn: String): Book?
}
Library -- Catalog ' Lớp Member aggregation Loan
class Member { -memberId: String -name: String -email: String -activeLoans: List<Loan> +borrow(b: Book): void +returnBook(l: Loan): void +reserveBook(b: Book): void
}
class Loan { -loanId: String -book: Book -member: Member -loanDate: Date -dueDate: Date -returnedDate: Date? +isOverdue(): boolean +extend(days: int): void
}
Member "1" o-- "0.." Loan
Loan "1" --> "1" Book
Loan "1" --> "1" Member @enduml
Bạn chỉ cần sao chép đoạn mã trên vào bất kỳ trình online PlantUML nào (ví dụ: https://www.plantuml.com/plantuml/uml/) và sẽ nhận được biểu đồ lớp ngay lập tức.
8. Lời Khuyên Khi Làm Việc Nhóm
- Đồng nhất chuẩn: Thống nhất ký hiệu, màu sắc, cách đặt tên trong toàn bộ dự án.
- Quản lý phiên bản: Lưu biểu đồ dưới dạng file
.uml(với PlantUML) hoặc.xmiđể có thể version control (Git). - Review định kỳ: Khi có thay đổi lớn trong code, hãy cập nhật biểu đồ và thực hiện code review cho biểu đồ.
- Documentation: Gắn link tới biểu đồ trong tài liệu API hoặc README để mọi người dễ truy cập.
9. Tổng Kết
- Biểu đồ lớp là công cụ quan trọng trong thiết kế phần mềm OOP, giúp mô tả cấu trúc và mối quan hệ giữa các lớp một cách trực quan.
- Quy trình xác định lớp, thuộc tính, phương thức và quan hệ cần được thực hiện một cách có hệ thống, tránh quá tải và duy trì tính rõ ràng.
- Công cụ từ GUI (Enterprise Architect, Visual Paradigm) tới text-based (PlantUML) đều có ưu nhược điểm riêng; lựa chọn phù hợp với môi trường làm việc.
- Kỹ thuật nâng cao như pattern, packages, OCL và code generation giúp biểu đồ lớp trở nên mạnh mẽ và hữu dụng hơn.
- Tránh các lỗi phổ biến như God Class, vòng lặp quan hệ, và không đồng nhất phong cách để duy trì chất lượng thiết kế.
Với những kiến thức và hướng dẫn chi tiết trên, bạn đã sẵn sàng tự tin vẽ và sử dụng biểu đồ lớp cho bất kỳ dự án phần mềm nào, từ những hệ thống đơn giản tới những kiến trúc doanh nghiệp phức tạp. Hãy áp dụng ngay và trải nghiệm sự khác biệt trong việc truyền đạt, thiết kế và bảo trì phần mềm!
