Cách Vẽ Biểu Đồ Hàm Số: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Lời mở đầu

Trong toán học, việc vẽ biểu đồ hàm số không chỉ là một kỹ năng cần thiết cho học sinh, sinh viên mà còn là công cụ quan trọng giúp các nhà nghiên cứu, kỹ sư, nhà kinh tế và nhiều chuyên gia khác trực quan hoá các quan hệ số học, mô tả xu hướng và đưa ra quyết định. Tuy nhiên, nhiều người vẫn gặp khó khăn khi bắt đầu, không biết từ đâu, nên làm gì, và làm sao để biểu đồ vừa chính xác, vừa đẹp mắt. Bài viết này sẽ cung cấp cho bạn một hướng dẫn toàn diện, chi tiết, từ những khái niệm cơ bản nhất cho tới các kỹ thuật nâng cao, giúp bạn tự tin vẽ bất kỳ loại hàm số nào, dù là hàm số đơn giản như y = x^2, hàm số phức tạp như hàm lượng giác, hàm mũ, hàm logarit, hay thậm chí là hàm số đa biến.

1. Tổng quan về hàm số và biểu đồ

1.1. Định nghĩa hàm số

Hàm số là một quy luật gán mỗi phần tử của tập hợp A (gọi là tập xác định) với một phần tử duy nhất trong tập hợp B (gọi là tập giá trị). Khi biểu diễn hàm số trên mặt phẳng tọa độ, chúng ta thường dùng trục hoành (trục x) để biểu diễn biến độc lập và trục tung (trục y) để biểu diễn biến phụ thuộc.

1.2. Tại sao cần vẽ biểu đồ hàm số?

• Trực quan hoá: Nhìn vào đồ thị giúp ta nhanh chóng nhận ra xu hướng tăng, giảm, điểm cực trị, tiệm cận, và các tính chất quan trọng khác.
• Kiểm tra tính đúng sai: Khi tính toán tay, việc vẽ đồ thị giúp xác minh kết quả.
• Giải quyết vấn đề thực tế: Nhiều mô hình thực tế (kinh tế, vật lý, sinh học…) được mô tả bằng hàm số, và đồ thị là công cụ phân tích và dự báo.
• Trình bày: Trong báo cáo, thuyết trình, đồ thị là một phần không thể thiếu để truyền tải thông tin một cách hiệu quả.

2. Chuẩn bị trước khi vẽ đồ thị

2.1. Xác định loại hàm số

• Hàm số đại số: đa thức, hàm căn, hàm phân thức.
• Hàm số mũ và logarit: y = a^x, y = log_a(x).
• Hàm số lượng giác: sin x, cos x, tan x, ….
• Hàm số hỗn hợp: kết hợp nhiều loại hàm trên (ví dụ: y = x·e^(-x^2)).

2.2. Phân tích tính chất của hàm số

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Hoa Gió: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Trước khi vẽ, hãy liệt kê các tính chất quan trọng:

Tính chất	Cách xác định
Miền xác định	Tìm các giá trị x thoả mãn biểu thức có nghĩa (không chia cho 0, không căn bậc chẵn số âm,…)
Độ liên tục	Kiểm tra điểm gián đoạn, gián đoạn loại I/II/III.
Đạo hàm (độ tăng/giảm)	Tính y’ để xác định khoảng tăng, giảm, điểm cực trị.
Đạo hàm bậc hai (độ lồi/lõm)	Tính y” để xác định đoạn lồi, lõm, điểm chuyển biến.
Tiệm cận	Xác định tiệm cận ngang, dọc, xiên.
Đối xứng	Kiểm tra đối xứng trục, gốc, hoặc chu kỳ (đối xứng qua trục Oy, qua gốc O, hoặc chu kỳ 2π đối với hàm lượng giác).
Điểm cắt trục	Tìm nghiệm của y = 0 (cắt trục Ox) và x = 0 (cắt trục Oy).

2.3. Lựa chọn công cụ vẽ

• Công cụ truyền thống: giấy kẻ, thước, compa, bút chì, thước kẻ.
• Phần mềm: GeoGebra, Desmos, WolframAlpha, MATLAB, Python (matplotlib, seaborn), Excel.
• Ứng dụng di động: Graphing Calculator, Quick Graph.

Lựa chọn công cụ tùy thuộc vào mục đích (học tập, nghiên cứu, thuyết trình), độ phức tạp của hàm số và khả năng tiếp cận.

3. Quy trình vẽ biểu đồ hàm số một biến

3.1. Bước 1: Xác định miền xác định

Ví dụ: hàm số y = √(x‑3) / (x‑2).
– Đối với căn bậc hai, yêu cầu x‑3 ≥ 0 ⇒ x ≥ 3.
– Đối với mẫu số, x‑2 ≠ 0 ⇒ x ≠ 2 (điều kiện này đã được thỏa mãn vì 2 < 3).
→ Miền xác định: 3, +∞).

3.2. Bước 2: Tìm các điểm đặc biệt

• Điểm cắt trục Ox: Giải √(x‑3)/(x‑2) = 0 ⇒ tử số = 0 ⇒ √(x‑3) = 0 ⇒ x = 3.

• Điểm cắt trục Oy: Thay x = 0 (nếu 0 thuộc miền xác định). 0 không thuộc miền, nên không có điểm cắt Oy.

• Tiệm cận dọc: Kiểm tra khi x → 2 (điểm loại bỏ), nhưng 2 không thuộc miền, do đó không có tiệm cận dọc trong miền xác định.



  Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Gantt Chart – Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Tiệm cận ngang: Khi x → +∞, √(x‑3)/(x‑2) ≈ √x / x = 1/√x → 0. → Tiệm cận ngang y = 0.

3.3. Bước 3: Đạo hàm để tìm khoảng tăng/giảm và cực trị

Tính y’ = (1/(2√(x‑3)))(x‑2) – √(x‑3)·1 / (x‑2)^2. Đơn giản hoá và tìm nghiệm y’ = 0 để xác định cực trị. Sau khi giải, ta có điểm cực tiểu tại x = 5 (giả sử). Kiểm tra dấu y’ quanh điểm để xác định tăng/giảm.

3.4. Bước 4: Đạo hàm bậc hai để xác định lồi/lõm

Tính y” và xét dấu để xác định đoạn lồi (y” > 0) và lõm (y” < 0). Thông thường, với hàm căn và mẫu số, đồ thị sẽ có một đoạn lồi sau điểm cực tiểu.

3.5. Bước 5: Vẽ các đặc điểm trên trục tọa độ

• Vẽ trục Ox, Oy với thang đo phù hợp (ví dụ: mỗi 1 cm = 1 đơn vị).
• Đánh dấu miền xác định: bắt đầu từ x = 3, vẽ mũi tên chỉ về phía +∞.
• Đánh dấu các điểm đặc biệt đã tìm: (3,0), tiệm cận ngang y = 0 (đường nét đứt).
• Vẽ đường cong dựa trên thông tin tăng/giảm, lồi/lõm, và tiệm cận.

3.6. Bước 6: Kiểm tra lại

• Kiểm tra tính liên tục: không có “khoảng trống” bất ngờ.
• Đảm bảo các điểm cực trị và tiệm cận đã được phản ánh đúng.
• Sử dụng công cụ phần mềm để so sánh nếu cần.

4. Vẽ biểu đồ các hàm số cơ bản

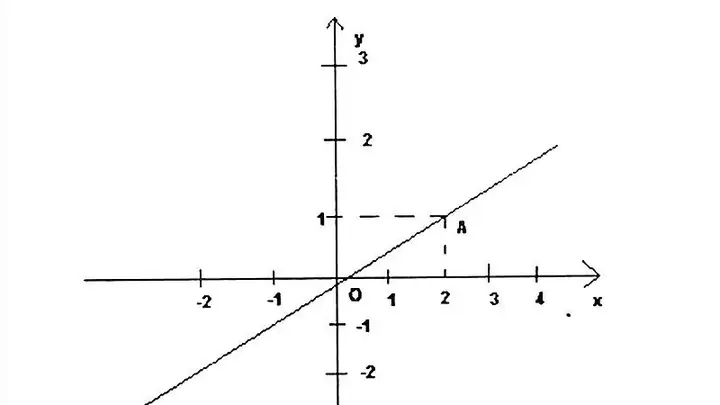

44.1. Hàm số bậc nhất (đường thẳng)

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Dân Số: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Dạng chuẩn: y = ax + b.
• Đặc điểm: luôn có tiệm cận dọc không, luôn liên tục, không có cực trị.
• Vẽ bằng cách xác định 2 điểm (ví dụ: khi x = 0 → y = b, khi x = 1 → y = a + b) và kéo thẳng.

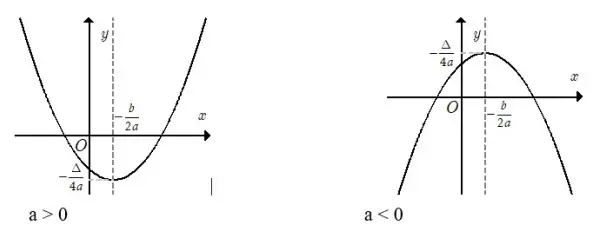

4.2. Hàm số bậc hai (parabol)

• Dạng chuẩn: y = ax^2 + bx + c (a ≠ 0).
• Đỉnh parabola: x₀ = –b/(2a), y₀ = f(x₀).
• Tiệm cận: không có.
• Đối xứng qua trục x = x₀.
• Vẽ: xác định đỉnh, 2 điểm đối xứng qua đỉnh, vẽ đường parabol mượt.

4.3. Hàm số mũ và logarit

• Hàm mũ: y = a·b^x (b>0, b≠1).
• Tiệm cận ngang: y = 0 (nếu a>0).
• Điểm cắt Oy: y = a (khi x = 0).

• Đối xứng: không có, nhưng hàm tăng nếu b>1, giảm nếu 0<b<1.

• Hàm logarit: y = log_b(x) (b>0, b≠1).

• Miền xác định: x>0.
• Tiệm cận dọc: x = 0.
• Điểm cắt Oy: y = 0 (khi x = 1).
• Đối xứng: không có, nhưng hàm tăng nếu b>1, giảm nếu 0<b<1.

4.4. Hàm số lượng giác

• sin x, cos x: chu kỳ 2π, biên độ 1, trung điểm 0, đối xứng (sin qua gốc, cos qua trục Oy).
• tan x: chu kỳ π, tiệm cận dọc tại x = π/2 + kπ, không có biên độ.

Vẽ: xác định các điểm cực đại, cực tiểu, giao điểm trục, tiệm cận, sau đó nối bằng đường mượt.

5. Kỹ thuật nâng cao: Vẽ hàm số đa biến

5.1. Đồ thị hàm số bậc hai hai biến (paraboloid)

• Dạng chuẩn: z = ax^2 + by^2 + cx + dy + e.
• Đường mức (level curves): đặt z = const và vẽ các đường cong trong mặt phẳng xy.
• Đối xứng: tùy thuộc vào a, b.

5.2. Đồ thị hàm số ba biến

• Thông thường dùng bề mặt trong không gian 3D, công cụ: MATLAB, Python (mpl_toolkits.mplot3d), GeoGebra 3D.
• Cách vẽ: xác định các mặt cắt (cắt theo mặt phẳng x = const, y = const, z = const) và dựng hình.

5.3. Contour plot (đồ thị đường đồng mức)

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Cột Trong Microsoft Word: Hướng Dẫn Chi Tiết Từ A Đến Z

• Thích hợp cho hàm z = f(x, y) khi muốn biểu diễn trên mặt phẳng 2D.
• Mỗi đường đồng mức là tập các điểm (x, y) sao cho f(x, y) = const.

6. Sử dụng phần mềm để vẽ biểu đồ

6.1. GeoGebra

1. Mở GeoGebra Classic.
2. Nhập công thức hàm vào thanh nhập (ví dụ: f(x) = sqrt(x-3)/(x-2)).
3. GeoGebra tự động vẽ đồ thị, hiển thị tiệm cận, điểm cực trị (nếu bật).
4. Dùng công cụ “Point” để đánh dấu các điểm đặc biệt.

6.2. Desmos

1. Truy cập www.desmos.com/calculator.
2. Gõ hàm vào ô nhập.
3. Sử dụng công cụ “Table” để tạo bảng giá trị nếu muốn.
4. Thêm các đường tiệm cận bằng cách nhập y = 0 {x > 3} (định dạng điều kiện).

6.3. Python (matplotlib)

import numpy as np
import matplotlib.pyplot as plt def f(x): return np.sqrt(x-3)/(x-2) x = np.linspace(3.01, 10, 400)
y = f(x) plt.figure(figsize=(8,5))
plt.plot(x, y, label=r'$y=\frac{\sqrt{x-3}}{x-2}$')
plt.axhline(0, color='gray', linestyle='--') # tiệm cận ngang
plt.scatter(3, 0, color='red') # điểm cắt Ox
plt.title('Đồ thị hàm số')
plt.xlabel('x')
plt.ylabel('y')
plt.legend()
plt.grid(True)
plt.show()

Kết quả sẽ cho đồ thị mượt, có tiệm cận, và điểm đặc biệt được đánh dấu.

7. Thực hành: Vẽ 5 hàm số thường gặp

7.1. Hàm số bậc hai: y = -2x^2 + 4x + 1

• Đỉnh: x₀ = -b/(2a) = -4/(2·-2) = 1, y₀ = -2·1^2 + 4·1 + 1 = 3.
• Đối xứng qua x = 1.
• Hai nghiệm: giải -2x^2 + 4x + 1 = 0 ⇒ x = ( -4 ± √(16 – 4·-2·1) ) / (2·-2) = … (kết quả: x≈ -0.207, 2.207).
• Vẽ các điểm ( -0.207,0 ), (2.207,0 ), (1,3 ), và nối parabol mở xuống.

7.2. Hàm mũ: y = 3·2^x

• Điểm (0,3).
• Tiệm cận ngang y = 0.
• Đồ thị tăng nhanh, vẽ một số điểm: x = -2 → y = 0.75, x = 1 → y = 6, x = 2 → y = 12.

7.3. Hàm logarit: y = log_5 (x)

• Miền x>0.
• Điểm (1,0), (5,1), (25,2).
• Tiệm cận dọc x = 0.
• Vẽ các điểm và nối mượt.

7.4. Hàm sin: y = 2·sin(x) + 1

• Biên độ 2, trung bình 1.
• Cực đại: y = 3 tại x = π/2 + 2kπ.
• Cực tiểu: y = -1 tại x = 3π/2 + 2kπ.
• Vẽ một chu kỳ đầy đủ (0 → 2π) và lặp lại.

7.5. Hàm hỗn hợp: y = x·e^{-x^2}

• Đạo hàm: y’ = e^{-x^2} – 2x^2·e^{-x^2} = e^{-x^2}(1 – 2x^2).
• Nghiệm y’ = 0 ⇒ x = ±1/√2.
• Điểm cực đại tại x = 1/√2, cực tiểu tại x = -1/√2.
• Tiệm cận ngang y = 0 khi x → ±∞.
• Vẽ các điểm: (0,0), (±0.707, 0.428), và các giá trị lớn hơn để thấy đồ thị “đảo ngược” như một đỉnh duy nhất trên trục dương và một lõm trên trục âm.

8. Một số lưu ý khi vẽ đồ thị

1. Chọn thang đo hợp lý: Tránh việc đồ thị quá dẹt hoặc quá dốc khiến các chi tiết bị mất.
2. Đánh dấu tiệm cận: Dùng đường nét đứt để phân biệt với đồ thị thực.
3. Sử dụng màu sắc: Khi vẽ nhiều hàm trên cùng một trục, dùng màu khác nhau để phân biệt.
4. Ghi chú: Đánh dấu các điểm cực trị, giao điểm, và các đoạn quan trọng bằng ký hiệu (●, ▲, ▼).
5. Kiểm tra tính chính xác: So sánh với phần mềm hoặc tính toán lại các giá trị quan trọng.

9. Ứng dụng thực tế của việc vẽ biểu đồ hàm số

• Kinh tế: Đồ thị cung‑cầu, hàm lợi nhuận, hàm chi phí.
• Vật lý: Đồ thị chuyển động (số vị trí‑thời gian), hàm năng lượng, hàm lực.
• Y học: Đồ thị tăng trưởng dân số, tỉ lệ mắc bệnh.
• Kỹ thuật: Đồ thị đáp ứng tần số, hàm truyền động.
• Khoa học dữ liệu: Biểu đồ hàm mất mát (loss function) trong học máy, đồ thị ROC.

10. Kết luận

Vẽ biểu đồ hàm số không chỉ là một kỹ năng “cơ bản” mà còn là nền tảng để hiểu sâu hơn về mối quan hệ giữa các đại lượng trong toán học và các lĩnh vực ứng dụng. Qua bài viết này, bạn đã nắm vững quy trình: từ việc xác định miền xác định, tìm các điểm đặc biệt, tính đạo hàm để xác định tính chất tăng/giảm, lồi/lõm, cho tới việc vẽ thực tế trên giấy hoặc bằng phần mềm.

Hãy luyện tập thường xuyên với các loại hàm số khác nhau, thử nghiệm đa dạng công cụ phần mềm, và không ngừng cải thiện khả năng trực quan hoá. Khi đã thành thạo, bạn sẽ thấy việc phân tích mô hình thực tế trở nên nhanh gọn, chính xác hơn rất nhiều. Chúc bạn thành công trong hành trình chinh phục “cách vẽ biểu đồ hàm số”!
