1. Giới thiệu chung về biểu đồ Levey‑Jennings
Biểu đồ Levey‑Jennings (thường được viết tắt là L‑J) là một trong những công cụ thống kê quan trọng nhất trong lĩnh vực kiểm soát chất lượng (QC) của các phòng thí nghiệm y sinh, dược phẩm, môi trường và thực phẩm. Được phát triển vào những năm 1940 bởi hai nhà thống kê người Mỹ – Dr. Levey và Dr. Jennings – biểu đồ này giúp các nhà khoa học và kỹ thuật viên theo dõi độ ổn định của một phương pháp đo lường, phát hiện sai lệch hệ thống (systematic error) và sai lệch ngẫu nhiên (random error) một cách nhanh chóng và trực quan.
1.1. Vai trò của Levey‑Jennings trong QC
- Phát hiện xu hướng (trend) và dịch chuyển (shift): Khi dữ liệu mẫu liên tục nằm ngoài các giới hạn kiểm soát (control limits), biểu đồ sẽ cảnh báo ngay lập tức.
- Kiểm tra độ chính xác và độ lặp lại: Bằng cách so sánh các điểm dữ liệu với giá trị trung bình và độ lệch chuẩn, người dùng có thể đánh giá mức độ biến thiên của phương pháp.
- Hỗ trợ quyết định: Khi có bất thường, các nhà quản lý có thể quyết định tạm dừng quy trình, thực hiện bảo trì hoặc hiệu chuẩn lại thiết bị.
1.2. Các thành phần cơ bản của biểu đồ
| Thành phần | Mô tả | Ý nghĩa |
|---|---|---|
| Trục Y (vertical) | Giá trị đo được (thường là kết quả của mẫu kiểm soát) | Thể hiện mức độ sai lệch so với giá trị mục tiêu |
| Trục X (horizontal) | Thời gian hoặc số lần đo (run) | Cho phép theo dõi biến động theo thời gian |
| Đường trung bình (Mean) | Giá trị trung bình (μ) của các điểm kiểm soát | Đặt làm chuẩn tham chiếu |
| Độ lệch chuẩn (σ) | Độ biến thiên chuẩn của dữ liệu | Dùng để xác định các mức độ cảnh báo |
| Các giới hạn kiểm soát | ±1σ, ±2σ, ±3σ (hoặc ±2σ, ±3σ tùy tiêu chuẩn) | Xác định mức độ chấp nhận được của sai lệch |
2. Chuẩn bị dữ liệu và thiết bị cần thiết
2.1. Chọn mẫu kiểm soát (QC sample)
Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Hàm Số: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
- Mẫu chuẩn (control material): Nên chọn chất chuẩn đã được xác định giá trị chuẩn (target value) và độ lệch chuẩn (SD) rõ ràng.
- Số lượng mẫu: Đối với mỗi run, thường sử dụng 2‑3 mức nồng độ (low, medium, high) để kiểm tra toàn bộ dải đo.
- Tần suất: Tùy thuộc vào độ quan trọng của quy trình, có thể thực hiện mỗi ngày, mỗi ca hoặc mỗi 10 mẫu thực nghiệm.
2.2. Thu thập dữ liệu
| Bước | Mô tả | Ghi chú |
|---|---|---|
| 1. Ghi lại giá trị mục tiêu (target) | Giá trị chuẩn mà mẫu kiểm soát nên đạt | Thường là giá trị trung bình được nhà sản xuất cung cấp |
| 2. Đo mẫu và ghi lại kết quả | Sử dụng thiết bị đo (có thể là máy quang phổ, HPLC, ELISA…) | Đảm bảo các điều kiện đo lường ổn định |
| 3. Tính trung bình và SD | Áp dụng công thức thống kê | Cần ít nhất 20‑30 điểm dữ liệu để tính độ tin cậy cao |
| 4. Lưu trữ dữ liệu | Sử dụng phần mềm Excel, Minitab, hoặc hệ thống LIMS | Đảm bảo tính toàn vẹn và dễ truy xuất |
2.3. Công cụ vẽ biểu đồ
- Excel: Cách đơn giản nhất cho hầu hết người dùng.
- Minitab / SPSS: Cho phép tính tự động các chỉ số QC như Westgard rules.
- Phần mềm chuyên dụng QC (QC‑Stat, QC‑Check): Được thiết kế riêng cho phòng thí nghiệm y sinh.
3. Các bước vẽ biểu đồ Levey‑Jennings bằng Excel
3.1. Bước 1: Nhập dữ liệu
- Mở một bảng tính mới.
- Cột A: Run number (số lần đo, ví dụ 1, 2, 3,…).
- Cột B: Result (kết quả đo được).
- Cột C: Target (giá trị mục tiêu, có thể để trống nếu cố định).
Ví dụ:
| Run | Result | Target |
|---|---|---|
| 1 | 98.2 | 100 |
| 2 | 101.5 | 100 |
| 3 | 99.8 | 100 |
| … | … | … |
3.2. Bước 2: Tính toán các thông số thống kê
Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Hoa Gió: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
- Mean (μ):
=AVERAGE(B2:B31)(giả sử có 30 điểm). - Standard Deviation (σ):
=STDEV.S(B2:B31).
Sau khi có μ và σ, tạo các cột phụ để tính các mức ±1σ, ±2σ, ±3σ:
| Run | Result | Target | Mean | +1σ | -1σ | +2σ | -2σ | +3σ | -3σ |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 98.2 | 100 | 100 | 101 | 99 | 102 | 98 | 103 | 97 |
| … | … | … | … | … | … | … | … | … | … |
Công thức:
– +1σ: =Mean + SD
– -1σ: =Mean - SD
– +2σ: =Mean + 2SD … v.v.

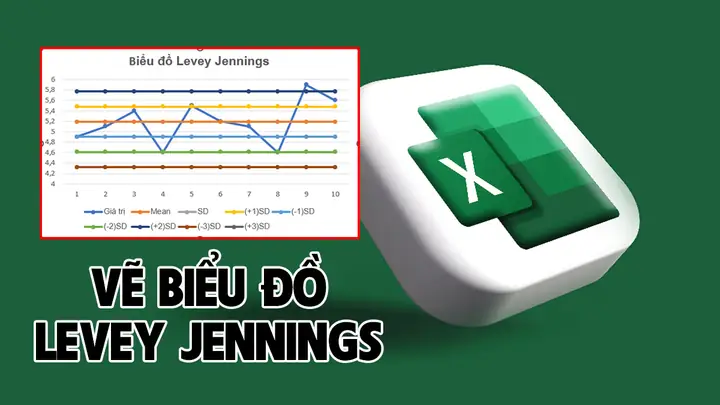

3.3. Bước 3: Vẽ biểu đồ
- Chọn cột Run và Result.
- Vào Insert → Scatter (X, Y) → Scatter with Straight Lines and Markers.
- Thêm các series cho các mức ±1σ, ±2σ, ±3σ bằng cách Select Data → Add và chọn cột tương ứng.
- Định dạng màu sắc:
- Đường trung bình (Mean): màu đen, dày 2pt.
- ±1σ: màu xanh nhạt, nét mỏng.
- ±2σ: màu vàng, nét dày vừa.
- ±3σ: màu đỏ, nét dày hơn.
3.4. Bước 4: Kiểm tra và chú thích
- Kiểm tra outliers: Các điểm nằm ngoài ±3σ được đánh dấu màu đỏ, cần xem xét lại.
- Thêm chú thích (legend) và tiêu đề: Đảm bảo người đọc dễ hiểu.
- Ghi chú ngày giờ: Đặt ở phần Footer hoặc trong Title để biết thời gian thu thập dữ liệu.
4. Phân tích biểu đồ Levey‑Jennings
4.1. Quy tắc Westgard (Westgard Rules)
Đây là một tập hợp các quy tắc thống kê giúp quyết định khi nào một run QC nên bị từ chối. Các quy tắc phổ biến nhất:
| Quy tắc | Điều kiện | Hành động |
|---|---|---|
| 1‑2s | 1 điểm nằm ngoài ±2σ | Cảnh báo, kiểm tra lại |
| 1‑3s | 1 điểm nằm ngoài ±3σ | Từ chối run, cần hiệu chuẩn |
| 2‑2s | 2 điểm liên tiếp nằm ngoài cùng một phía ±2σ | Từ chối run |
| R‑4s | 2 điểm liên tiếp cách nhau 4σ (ví dụ: +2σ và -2σ) | Cảnh báo nghiêm trọng |
| 4‑1s | 4 điểm liên tiếp nằm trong 1σ | Kiểm tra độ biến thiên quá thấp (có thể do thiết bị quá ổn định) |
| 10‑x | 10 điểm liên tiếp nằm trong ±1σ | Kiểm tra độ chính xác quá cao (có thể là lỗi nhập liệu) |
Khi áp dụng các quy tắc này lên biểu đồ, bạn sẽ biết nhanh chóng liệu quá trình đo lường có ổn định hay không.
Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Gantt Chart – Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
4.2. Đánh giá xu hướng (Trend)
- Xu hướng tăng dần: Nếu các điểm liên tiếp dần di chuyển lên trên đường trung bình, có thể có sai lệch hệ thống (bias) do hao mòn thiết bị hoặc thay đổi môi trường.
- Xu hướng giảm dần: Ngược lại, có thể do tiêu hao chất chuẩn hoặc lỗi trong chuẩn độ.
Để xác định xu hướng, bạn có thể vẽ đường hồi quy (trend line) trên biểu đồ và kiểm tra hệ số góc (slope). Nếu slope có giá trị thống kê đáng kể (p < 0.05), xu hướng là có ý nghĩa.
4.3. Đánh giá độ biến thiên (Precision)
- Độ lệch chuẩn lớn: Cho thấy phương pháp có độ biến thiên cao, cần tối ưu hoá quy trình (điều kiện nhiệt độ, thời gian phản ứng…).
- Độ lệch chuẩn quá nhỏ: Đôi khi là dấu hiệu của dữ liệu bị “cắt bớt” hoặc lỗi nhập liệu.
5. Ứng dụng thực tiễn trong các lĩnh vực
5.1. Phòng thí nghiệm y sinh
Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Dân Số: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
- Kiểm soát nồng độ hormone, enzyme, kháng thể: Đảm bảo kết quả bệnh nhân không bị sai lệch do lỗi thiết bị.
- QC cho máy phân tích PCR: Theo dõi Ct value của mẫu kiểm soát để phát hiện drift.
5.2. Công nghiệp dược phẩm
- Quy trình sản xuất API: Kiểm tra độ đồng nhất của các lô nguyên liệu.
- Kiểm tra độ tinh khiết: Sử dụng Levey‑Jennings để giám sát tiêu chuẩn nội bộ trong quá trình phân tích HPLC.
5.3. Môi trường
- Phân tích nồng độ kim loại nặng trong nước: Các mẫu QC được đưa vào mỗi 10 mẫu thực tế để đánh giá độ chính xác.
- Giám sát khí thải: Các thiết bị đo NOx, SO2 thường được kiểm tra bằng biểu đồ L‑J để phát hiện sai lệch.
5.4. Thực phẩm
- Kiểm tra vi sinh: Đối với các phương pháp đếm CFU, biểu đồ Levey‑Jennings giúp xác định khi nào quy trình đếm không ổn định.
- Phân tích dư lượng thuốc trừ sâu: Đảm bảo chất lượng và an toàn thực phẩm.
6. Lưu ý và lỗi thường gặp khi vẽ biểu đồ Levey‑Jennings
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Giá trị σ không ổn định | Số lượng mẫu quá ít (dưới 20) | Thu thập thêm dữ liệu, ít nhất 30 điểm |
| Điểm dữ liệu nằm ngoài ±3σ quá thường xuyên | Đặt sai target hoặc lỗi thiết bị | Kiểm tra lại chuẩn và hiệu chuẩn thiết bị |
| Đường trung bình không phản ánh đúng | Sử dụng giá trị target thay vì mean thực tế | Tính mean từ dữ liệu thực tế, không dùng target cố định |
| Không áp dụng quy tắc Westgard | Thiếu kiến thức thống kê | Đào tạo nhân viên, sử dụng phần mềm hỗ trợ |
| Biểu đồ quá rối với nhiều mức | Thêm quá nhiều series (±1σ, ±2σ, ±3σ) mà không cần | Chỉ vẽ ±2σ và ±3σ cho mục đích QC cơ bản |
7. Mở rộng: Tự động hoá và tích hợp với LIMS
Trong môi trường hiện đại, việc vẽ biểu đồ Levey‑Jennings có thể được tự động hoá hoàn toàn:
- Kết nối thiết bị đo lường với LIMS: Dữ liệu được truyền trực tiếp vào hệ thống quản lý mẫu.
- Scripting (Python, R) để tính toán:
“`python
import pandas as pd
import matplotlib.pyplot as plt
import numpy as np
df = pd.read_excel(‘qc_data.xlsx’)
mean = df’Result’.mean()
sd = df’Result’.std()
plt.figure(figsize=(10,6))
plt.plot(df’Run’, df’Result’, ‘bo-‘, label=’Result’)
plt.axhline(mean, color=’k’, linewidth=2, label=’Mean’)
for i in range(1,4):
plt.axhline(mean + isd, color=’r’, linestyle=’–‘, linewidth=1, label=f’+{i}σ’ if i==1 else “”)
plt.axhline(mean – isd, color=’g’, linestyle=’–‘, linewidth=1, label=f’-{i}σ’ if i==1 else “”)
plt.title(‘Levey‑Jennings Chart’)
plt.xlabel(‘Run’)
plt.ylabel(‘Result’)
plt.legend()
plt.show()
“`
3. Alert tự động: Khi một điểm vượt ±3σ, hệ thống gửi email hoặc tin nhắn SMS tới người chịu trách nhiệm.
8. Kết luận
Biểu đồ Levey‑Jennings không chỉ là một công cụ đồ họa đơn giản mà còn là nền tảng cho việc quản lý chất lượng trong mọi quy trình đo lường. Việc nắm vững cách vẽ, phân tích và áp dụng các quy tắc Westgard sẽ giúp phòng thí nghiệm:
- Giảm thiểu rủi ro sai lệch kết quả.
- Nâng cao độ tin cậy của phương pháp phân tích.
- Đạt được tiêu chuẩn ISO/IEC 17025, GLP và các quy định pháp lý liên quan.
Bằng cách tuân thủ các bước chuẩn bị dữ liệu, sử dụng phần mềm phù hợp (Excel, Minitab, Python…) và liên tục theo dõi xu hướng qua biểu đồ Levey‑Jennings, các nhà khoa học và kỹ thuật viên sẽ luôn có một “cảnh báo sớm” hiệu quả, bảo vệ chất lượng sản phẩm và an toàn sức khỏe cộng đồng.
Hãy bắt đầu áp dụng ngay hôm nay: thu thập dữ liệu QC, tính toán mean và σ, vẽ biểu đồ Levey‑Jennings và áp dụng quy tắc Westgard. Đó là bước đầu tiên để xây dựng một hệ thống kiểm soát chất lượng vững chắc và bền vững.
