Mở Đầu

Biểu đồ hoạt động (Activity Diagram) là một trong những loại biểu đồ quan trọng trong UML (Unified Modeling Language), giúp mô tả luồng công việc, quy trình nghiệp vụ, và hành vi của hệ thống một cách trực quan. Việc nắm vững cách vẽ biểu đồ hoạt động không chỉ giúp các nhà phân tích, kiến trúc sư phần mềm hiểu rõ hơn về yêu cầu nghiệp vụ mà còn hỗ trợ lập trình viên trong việc thiết kế, triển khai và kiểm thử phần mềm. Bài viết này sẽ cung cấp hướng dẫn chi tiết, từng bước một, từ khái niệm cơ bản, chuẩn bị công cụ, quy tắc vẽ, đến các kỹ thuật nâng cao và mẹo thực tế để tạo ra những biểu đồ hoạt động chất lượng cao.

1. Kiến Thức Cơ Bản Về Biểu Đồ Hoạt Động

1.1 Định Nghĩa

Biểu đồ hoạt động là một loại biểu đồ hành vi trong UML, mô tả các bước (activity) và luồng điều khiển (control flow) trong một quy trình hoặc một phần của hệ thống. Nó tương tự như sơ đồ luồng (flowchart) nhưng mở rộng để hỗ trợ các khái niệm hướng đối tượng và đồng thời (parallelism).

1.2 Các Thành Phần Chính

Thành phần Ký hiệu Mô tả
Activity Hình chữ nhật tròn góc Một công việc, hành động hoặc bước thực hiện.
Control Flow Mũi tên Dòng chuyển tiếp từ activity này sang activity khác.
Decision (Rẽ nhánh) Hình thoi Điểm quyết định, cho phép luồng chia thành các nhánh dựa trên điều kiện.
Merge Hình thoi Kết hợp các nhánh lại thành một luồng duy nhất.
Fork Thanh dọc (
Join Thanh dọc (
Start (Initial Node) Hình tròn đen Điểm bắt đầu của biểu đồ.
End (Final Node) Hình tròn đồng tròn Điểm kết thúc của biểu đồ.
Swimlane (Bể bơi) Dòng ngang hoặc dọc Phân chia hoạt động theo vai trò, bộ phận hoặc đối tượng.
Object Node Hình chữ nhật có góc vuông Đại diện cho một đối tượng dữ liệu trong quá trình.
Signal/Event Hình tròn rỗng Sự kiện hoặc tín hiệu kích hoạt.

1.3 Khi Nào Nên Sử Dụng

  • Mô tả quy trình nghiệp vụ: Khi cần minh họa cách một quy trình diễn ra từ đầu đến cuối.
  • Phân tích yêu cầu: Đối với các yêu cầu phức tạp có nhiều nhánh và luồng song song.
  • Thiết kế hệ thống: Khi muốn hiểu rõ luồng dữ liệu và hành vi của các thành phần.
  • Kiểm thử: Dùng để tạo test case dựa trên các luồng công việc.

2. Chuẩn Bị Trước Khi Vẽ

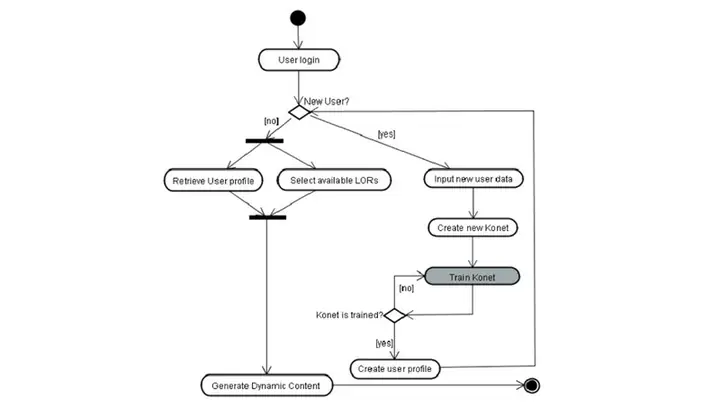

Cách Vẽ Biểu Đồ Hoạt Động
Cách Vẽ Biểu Đồ Hoạt Động

2.1 Thu Thập Yêu Cầu và Tài Liệu

  1. Phỏng vấn người dùng: Hiểu rõ các bước thực hiện, điểm quyết định và vai trò liên quan.
  2. Xem tài liệu nghiệp vụ: Quy trình SOP, hướng dẫn công việc, biểu mẫu.
  3. Xác định phạm vi: Đừng vẽ toàn bộ hệ thống trong một biểu đồ; chia thành các sub-diagram nếu cần.

2.2 Lựa Chọn Công Cụ

Công cụ Ưu điểm Nhược điểm
Microsoft Visio Đa dạng mẫu, tích hợp Office Phải mua bản quyền
Lucidchart Dễ dùng, hỗ trợ cộng tác trực tuyến Giới hạn tính năng trong bản miễn phí
draw.io (diagrams.net) Miễn phí, tích hợp Google Drive Giao diện không quá hiện đại
StarUML Hỗ trợ UML đầy đủ, mở rộng plugin Cần cài đặt
PlantUML Viết mã để sinh diagram, tự động hoá Đòi hỏi kiến thức ngôn ngữ mô tả

2.3 Xác Định Swimlane

  • Theo vai trò: Nhân viên, quản lý, hệ thống.
  • Theo hệ thống: Front-end, back-end, database.
  • Theo đối tượng: Khách hàng, đơn hàng, thanh toán.

Việc xác định swimlane giúp biểu đồ rõ ràng, tránh nhầm lẫn ai làm gì.

3. Quy Trình Vẽ Biểu Đồ Hoạt Động

Bước 1: Xác Định Điểm Bắt Đầu và Kết Thúc

  • Đặt Initial Node (hình tròn đen) ở phía trên bên trái.
  • Đặt Final Node (hình tròn đồng tròn) ở phía dưới cùng.

Bước 2: Vẽ Các Activity Chính

  • Đặt các activity trong các swimlane phù hợp.
  • Mỗi activity nên có tên ngắn gọn, mô tả hành động (VD: “Xác thực người dùng”, “Tính tổng tiền”).

Bước 3: Thêm Control Flow

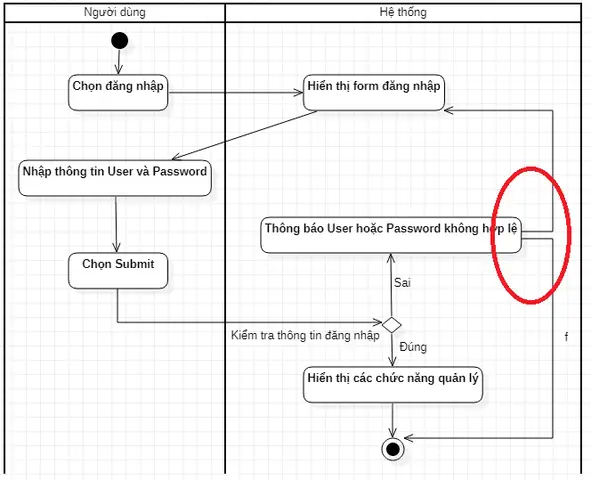

Cách Vẽ Biểu Đồ Hoạt Động
Cách Vẽ Biểu Đồ Hoạt Động
  • Kết nối các activity bằng mũi tên.
  • Đảm bảo độ hướng từ trên xuống, từ trái sang phải để dễ đọc.

Bước 4: Thêm Decision và Merge

  • Khi có rẽ nhánh, đặt Decision node (hình thoi) và gắn nhãn điều kiện (VD: “Có đủ tiền?”).
  • Sau các nhánh, dùng Merge node (cũng là hình thoi) để hợp nhất lại.

Bước 5: Thêm Fork và Join (Nếu Cần)

  • Khi một công việc cần thực hiện đồng thời, đặt Fork (||) và kéo các luồng song song.
  • Khi các luồng song song hoàn thành, dùng Join để hợp nhất.

Bước 6: Thêm Object Node và Signal/Event

  • Nếu cần mô tả dữ liệu được tạo ra hoặc truyền giữa các activity, sử dụng Object Node.
  • Khi có sự kiện kích hoạt (VD: “Nhận email”), dùng Signal.

Bước 7: Kiểm Tra và Tinh Chỉnh

  • Đảm bảo không có luồng lủng lẻ (mũi tên không kết nối).
  • Kiểm tra độ bao phủ: Mọi trường hợp đều có đường đi tới cuối.
  • Rà soát độ rõ ràng: Tên activity, nhãn điều kiện ngắn gọn, không dùng từ ngữ mơ hồ.

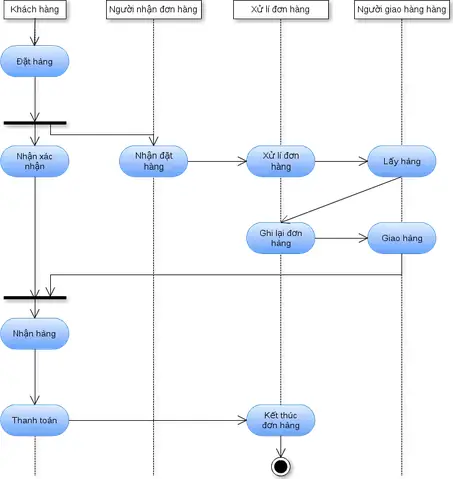

4. Ví Dụ Thực Tế: Vẽ Biểu Đồ Hoạt Động Cho Quy Trình Đặt Hàng Trực Tuyến

4.1 Mô Tả Quy Trình

  1. Khách hàng đăng nhập.
  2. Chọn sản phẩm và thêm vào giỏ.
  3. Kiểm tra giỏ hàng.
  4. Nhập địa chỉ giao hàng.
  5. Thanh toán.
  6. Hệ thống gửi email xác nhận.
  7. Đơn hàng được xử lý và giao.

4.2 Xác Định Swimlane

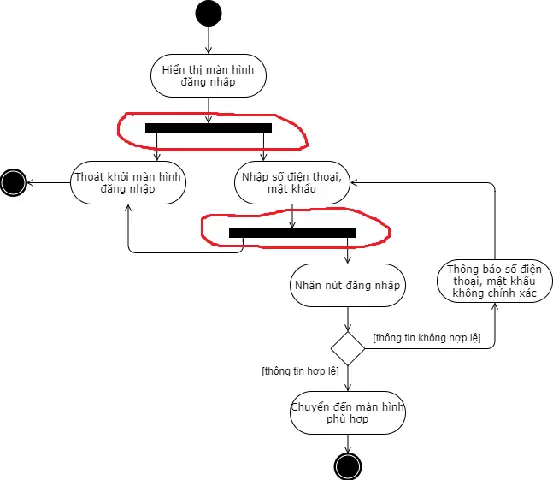

Cách Vẽ Biểu Đồ Hoạt Động
Cách Vẽ Biểu Đồ Hoạt Động
  • Khách hàng
  • Hệ thống web
  • Hệ thống email
  • Bộ phận giao hàng

4.3 Bước Vẽ

Bước Hoạt động Swimlane Ghi chú
1 Đăng nhập Khách hàng Activity “Đăng nhập”
2 Xác thực người dùng Hệ thống web Decision “Đăng nhập thành công?”
3 Hiển thị trang chủ Hệ thống web
4 Chọn sản phẩm Khách hàng
5 Thêm vào giỏ Hệ thống web
6 Kiểm tra giỏ Khách hàng Decision “Giỏ trống?”
7 Nhập địa chỉ Khách hàng
8 Thanh toán Hệ thống web Fork: “Thanh toán” và “Gửi email”
9 Xử lý thanh toán Hệ thống web
10 Gửi email xác nhận Hệ thống email
11 Nhận email Khách hàng
12 Đơn hàng được giao Bộ phận giao hàng Join: đồng bộ sau thanh toán và email

4.4 Kết Quả

Biểu đồ sẽ có:

  • Initial Node tại “Khách hàng: Đăng nhập”.
  • Decision node sau “Đăng nhập” để kiểm tra thành công.
  • Fork/Join để thực hiện thanh toán và gửi email đồng thời.
  • Final Node tại “Bộ phận giao hàng: Đơn hàng được giao”.

4.5 Điểm Lưu Ý Khi Vẽ

  • Đặt Decision và Merge gần nhau để giảm khoảng cách.
  • Sử dụng swimlane để phân biệt rõ ràng ai chịu trách nhiệm.
  • Đánh dấu điều kiện trên mũi tên quyết định (VD: “Có”, “Không”).

5. Kỹ Thuật Nâng Cao

5.1 Sử Dụng Sub-Activities (Activity Calls)

Khi một activity quá phức tạp, có thể gọi một activity khác (sub-activity) bằng ký hiệu call behavior action (hình chữ nhật có dấu “+”). Điều này giúp biểu đồ chính gọn gàng, còn chi tiết được mô tả trong biểu đồ phụ.

5.2 Exception Handling

Cách Vẽ Biểu Đồ Hoạt Động
Cách Vẽ Biểu Đồ Hoạt Động
  • Exception node (hình tam giác) dùng để mô tả lỗi hoặc ngoại lệ.
  • Kết nối từ activity có thể dẫn tới exception flow để xử lý lỗi (VD: “Thanh toán thất bại → Hiển thị thông báo”).

5.3 Loops

  • Dùng decision + merge hoặc loop node (được biểu diễn bằng một activity được bao quanh bởi một vòng tròn) để mô tả vòng lặp.
  • Ví dụ: “Kiểm tra tồn kho” → Nếu “Không đủ” → “Yêu cầu nhập kho” → Quay lại kiểm tra.

5.4 Synchronization với Signal

  • Khi một event xảy ra ở một phần của hệ thống và ảnh hưởng tới phần khác, dùng Signal (hình tròn rỗng) và Signal Catcher để đồng bộ.

5.5 Time Constraints

  • Time Event (hình đồng hồ) để biểu thị thời gian chờ hoặc deadline (VD: “Nếu không thanh toán trong 30 phút → Hủy đơn”).

6. Thực Hành: Tạo Biểu Đồ Hoạt Động Bằng PlantUML

PlantUML cho phép viết mã text để sinh biểu đồ, rất hữu ích cho việc tự động hoá tài liệu.

6.1 Cú Pháp Cơ Bản

@startuml
start
:Đăng nhập;
if (Thành công?) then (yes) :Hiển thị trang chủ;
else (no) :Hiển thị lỗi; stop
endif
:Chọn sản phẩm;
:Thêm vào giỏ;
if (Giỏ trống?) then (no) :Nhập địa chỉ; fork :Thanh toán; fork again :Gửi email; end fork :Xử lý giao hàng;
else (yes) stop
endif
stop
@enduml

6.2 Lợi Ích

Cách Vẽ Biểu Đồ Hoạt Động
Cách Vẽ Biểu Đồ Hoạt Động
  • Phiên bản hoá: Dễ dàng cập nhật, lưu trữ trong Git.
  • Tự động tạo tài liệu: Khi code thay đổi, biểu đồ tự cập nhật.
  • Kết hợp với CI/CD: Tạo diagram trong pipeline.

6.3 Tips Khi Dùng PlantUML

  • Sử dụng skinparam để tùy chỉnh màu sắc, kích thước.
  • Đặt !define để tạo macro cho các activity thường dùng.
  • Dùng legend để giải thích ký hiệu.

7. Những Sai Lầm Thường Gặp Khi Vẽ Biểu Đồ Hoạt Động

Sai lầm Hậu quả Cách khắc phục
Quá nhiều chi tiết trong một biểu đồ Khó đọc, mất tập trung Chia thành sub-diagrams, sử dụng call behavior.
Không dùng swimlane Không rõ ai chịu trách nhiệm Thêm swimlane ngay từ đầu.
Bỏ qua các luồng ngoại lệ Không thể kiểm thử đầy đủ Thêm exception nodes cho mọi activity có khả năng lỗi.
Sử dụng quyết định mà không gắn nhãn Nhầm lẫn về điều kiện Luôn ghi rõ điều kiện trên mũi tên.
Dùng mũi tên quay vòng không rõ Tạo vòng lặp vô hạn Đánh dấu rõ ràng “loop” hoặc dùng node loop.
Không đồng nhất ký hiệu Gây nhầm lẫn cho người đọc Tuân thủ chuẩn UML, dùng mẫu chuẩn.

8. Kiểm Tra Chất Lượng Biểu Đồ

  1. Coverage Test: Kiểm tra mọi trường hợp đầu vào đều có đường đi tới node cuối.
  2. Consistency Check: Đảm bảo không có node “rơi” (orphan node) không được kết nối.
  3. Readability Review: Nhờ đồng nghiệp đọc và đưa phản hồi, chú ý tới độ dài đường dẫn và số lượng nhánh.
  4. Tool Validation: Nhiều công cụ UML có tính năng “Validate Diagram” để kiểm tra lỗi cú pháp.

9. Ứng Dụng Thực Tiễn Trong Các Lĩnh Vực

Lĩnh vực Ứng dụng biểu đồ hoạt động
Ngân hàng Quy trình mở tài khoản, phê duyệt vay, giao dịch chuyển tiền.
Y tế Quy trình bệnh nhân nhập viện, xét nghiệm, phẫu thuật.
Sản xuất Dòng lắp ráp, kiểm soát chất lượng, bảo trì thiết bị.
E‑commerce Đặt hàng, thanh toán, trả hàng, vận chuyển.
Phần mềm Quy trình CI/CD, quản lý bug, triển khai tính năng.

Ví dụ, trong ngân hàng, biểu đồ hoạt động cho phê duyệt vay sẽ có các decision node để kiểm tra “đủ tài sản?”, “điểm tín dụng?”, và fork để đồng thời thực hiện “kiểm tra pháp lý” và “đánh giá rủi ro”.

10. Tổng Kết và Lời Khuyên Cuối Cùng

  • Hiểu rõ mục tiêu: Biểu đồ hoạt động không phải để thể hiện mọi chi tiết, mà để truyền tải luồng công việc một cách rõ ràng.
  • Bắt đầu đơn giản: Vẽ sơ đồ cấp cao, sau đó chi tiết hoá từng phần.
  • Sử dụng swimlane: Giúp phân chia trách nhiệm, giảm nhầm lẫn.
  • Luôn ghi nhãn: Điều kiện, lỗi, thời gian – tất cả cần được mô tả.
  • Kiểm tra và nhận phản hồi: Đọc lại, nhờ người khác xem, dùng công cụ validate.
  • Tận dụng công cụ tự động: PlantUML, Lucidchart, hay các plugin IDE để duy trì tài liệu đồng nhất.

Với những kiến thức và hướng dẫn chi tiết trên, bạn đã sẵn sàng để vẽ biểu đồ hoạt động một cách chuyên nghiệp, hỗ trợ tối đa cho quá trình phân tích, thiết kế và triển khai dự án. Hãy bắt đầu thực hành ngay hôm nay, và đừng ngại thử nghiệm các kỹ thuật nâng cao để biểu đồ của bạn ngày càng hoàn thiện và hữu ích. Chúc bạn thành công!
