Cách Vẽ Biểu Đồ Sequence Diagram: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Trong lĩnh vực phát triển phần mềm, việc mô tả và truyền đạt các yêu cầu, quy trình nghiệp vụ một cách rõ ràng, trực quan là vô cùng quan trọng. Sequence Diagram (biểu đồ tuần tự) là một trong những công cụ mạnh mẽ của UML (Unified Modeling Language) giúp chúng ta biểu diễn luồng tương tác giữa các đối tượng (object) hoặc các thành phần (component) trong một hệ thống. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những khái niệm cơ bản, các ký hiệu, quy tắc vẽ, cho tới các kỹ thuật nâng cao và mẹo thực tiễn để tạo ra những biểu đồ sequence diagram chất lượng, dễ hiểu và đáp ứng yêu cầu dự án.

Lưu ý: Bài viết này được viết dựa trên từ khóa “cách vẽ biểu đồ sequence diagram” và hướng tới độc giả có nền tảng lập trình, thiết kế phần mềm, hoặc đang học UML. Nội dung sẽ kéo dài hơn 1500 chữ, bao gồm các phần lý thuyết và thực hành.

1. Sequence Diagram Là Gì? Vai Trò Của Nó Trong Phát Triển Phần Mềm

1.1 Định Nghĩa

Sequence Diagram (biểu đồ tuần tự) là một loại biểu đồ tương tác trong UML, mô tả thứ tự thời gian của các tin nhắn (message) được gửi giữa các đối tượng (object) hoặc thành phần (component) trong một kịch bản (scenario) cụ thể. Nó tập trung vào trình tự (sequence) các bước thực hiện và độ trễ thời gian (time ordering) của chúng.

1.2 Mục Đích

• Mô tả luồng nghiệp vụ: Hiển thị cách các actor và hệ thống tương tác để hoàn thành một chức năng.
• Phân tích yêu cầu: Giúp Business Analyst và Developer hiểu rõ hơn về yêu cầu và các bước thực hiện.
• Thiết kế chi tiết: Hỗ trợ việc chuyển đổi từ thiết kế cấp cao (use case) sang thiết kế chi tiết (class, component).
• Giao tiếp trong nhóm: Là công cụ giao tiếp trực quan giữa các thành viên (developer, tester, manager).

1.3 Khi Nào Nên Sử Dụng

• Khi cần miêu tả một kịch bản nghiệp vụ cụ thể (ví dụ: quy trình đăng nhập, thanh toán, xử lý đơn hàng).
• Khi muốn xác định các lớp, phương thức cần triển khai để thực hiện một chức năng.
• Khi kiểm thử (test case) dựa trên các bước tương tác.
• Khi đánh giá hiệu năng (bottleneck) bằng cách nhìn thấy các tin nhắn chậm, vòng lặp.

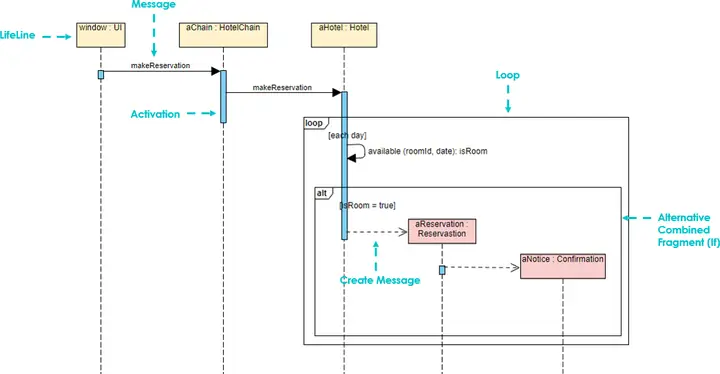

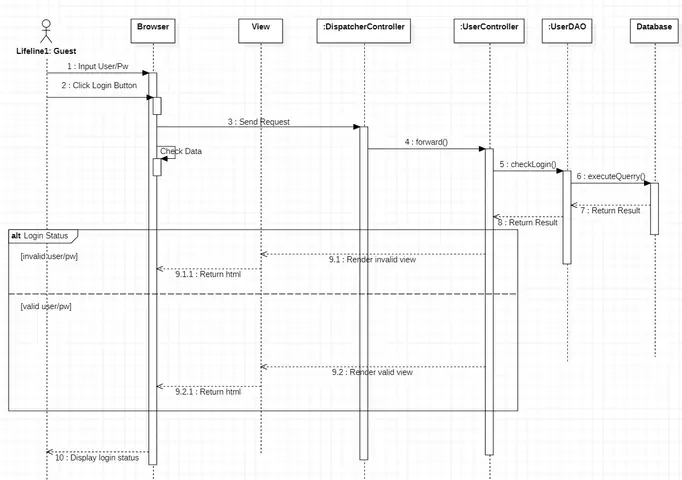

2. Các Thành Phần Cơ Bản Của Sequence Diagram

2.1 Lifeline (Đường sống)

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Hoạt Động: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Được biểu diễn dưới dạng đường thẳng đứng kéo dài từ đầu (top) tới đáy (bottom) của biểu đồ.
• Đầu trên thường là đối tượng (object) hoặc actor được đặt trong một hộp chữ nhật (object box) chứa tên và kiểu (ví dụ: User, LoginController).

2.2 Activation Bar (Thanh kích hoạt)

• Đoạn hình chữ nhật dọc trên lifeline, biểu thị thời gian một đối tượng đang thực thi một hành động (method).
• Độ dài thể hiện thời gian thực thi (trong thực tế, không phải thời gian thực mà là quan hệ thứ tự).

2.3 Message (Tin nhắn)

• Mũi tên nối từ lifeline này sang lifeline khác, biểu thị việc gửi một tin nhắn (gọi phương thức, trả về dữ liệu, tạo đối tượng…).
• Các loại tin nhắn:
• Synchronous Call (gọi đồng bộ): Mũi tên đặc, thường có thanh ngang (solid line) và đầu mũi tên dạng tam giác đầy.
• Asynchronous Call (gọi bất đồng bộ): Mũi tên dạng mũi tên mở (open arrowhead).
• Return Message (trả về): Đường nét đứt (dotted line) với mũi tên rẽ ngược.
• Create Message: Đánh dấu bằng một mũi tên đặc, đầu mũi tên hướng tới lifeline mới (đối tượng được tạo).
• Delete Message: Đánh dấu bằng một X ở cuối lifeline.

2.4 Self-Message (Tin nhắn tự gọi)

• Khi một đối tượng gọi lại chính nó, mũi tên uốn vòng lại trên cùng một lifeline, thường dùng để biểu thị đệ quy hoặc vòng lặp nội bộ.

2.5 Combined Fragment (Khối kết hợp)

• Được sử dụng cho các cấu trúc điều khiển như if‑else, loop, opt, alt, par, break, region, neg, assert, ignore, consider.
• Đánh dấu bằng một hình chữ nhật bao quanh các phần tử con, với một đầu nhãn chỉ loại fragment (ví dụ: alt, loop).

2.6 Interaction Use (Sử dụng tương tác)

• Khi một đoạn sequence diagram được tái sử dụng trong một diagram khác, dùng ký hiệu ref (reference) để trích dẫn.

2.7 Note (Ghi chú)

• Hình chữ nhật dạng bình luận (comment) gắn vào bất kỳ phần nào để giải thích, chú thích.

3. Quy Trình Vẽ Sequence Diagram Từ Đầu Đến Cuối

Bước 1: Xác Định Scope và Scenario

1. Lựa chọn Use Case: Chọn một use case (ví dụ: “Đặt hàng”) hoặc một tính năng cụ thể.
2. Xác định Actor: Người dùng, hệ thống bên ngoài, hoặc thiết bị.
3. Rà soát các bước nghiệp vụ: Thông qua tài liệu yêu cầu, user story, hoặc flowchart.

Bước 2: Liệt Kê Các Đối Tượng Tham Gia

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Cột Nhóm: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Actor: Người dùng cuối, hệ thống bên ngoài (payment gateway, email server…).
• Controller / Service: Lớp trung gian xử lý nghiệp vụ.
• Domain Model: Các thực thể (Order, Product, Customer).
• DAO / Repository: Truy cập dữ liệu.
• External Systems: API, Web Service.

Bước 3: Đặt Tên Lifeline

• Đặt tên đầy đủ và đúng chuẩn: user:User, orderController:OrderController, orderService:OrderService, orderRepo:OrderRepository.
• Đặt stereotype nếu cần (<>, <>).

Bước 4: Xác Định Các Tin Nhắn

• Thứ tự: Đánh số hoặc ghi chú để tránh nhầm lẫn.
• Tên phương thức: Ghi rõ methodName(parameters).
• Kiểu tin nhắn: Synchronous/Asynchronous/Return.

Bước 5: Vẽ Các Lifeline và Activation Bar

• Đặt lifeline theo chiều ngang, từ trái sang phải theo thứ tự tương tác.
• Khi một tin nhắn được gửi, vẽ activation bar trên lifeline nhận.

Bước 6: Thêm Các Combined Fragment (Nếu Cần)

• if/else: Dùng alt fragment, mỗi phần là một operand (đánh dấu bằng condition).
• Loop: Dùng loop fragment, ghi rõ điều kiện lặp (ví dụ: for each item in cart).
• Parallel: Dùng par để biểu diễn các luồng độc lập chạy đồng thời.

Bước 7: Kiểm Tra Tính Đúng Đắn

• Thứ tự logic: Đảm bảo không có tin nhắn “vượt thời gian”.
• Độ nhất quán: Tên phương thức và lớp phải khớp với thiết kế lớp.
• Không dư thừa: Loại bỏ các tin nhắn không cần thiết (đôi khi có “ping” vô nghĩa).

Bước 8: Thêm Ghi Chú và Đánh Dấu

• Ghi chú các giả định, ràng buộc, exception.
• Đánh dấu error handling (sử dụng alt fragment để phân nhánh lỗi).

Bước 9: Đánh Giá và Tối Ưu

• Kiểm tra độ phức tạp: Nếu diagram quá dài (> 20 lifelines), cân nhắc tách thành multiple diagrams hoặc sub‑interactions.
• Đánh giá độ rõ ràng: Đảm bảo người đọc có thể hiểu mà không cần tài liệu phụ.

Bước 10: Lưu Trữ và Chia Sẻ

• Định dạng chuẩn: XMI, SVG, PNG, hoặc PDF.
• Đưa vào repository (Git) cùng với tài liệu yêu cầu.
• Sử dụng công cụ version control để theo dõi thay đổi.

4. Công Cụ Hỗ Trợ Vẽ Sequence Diagram

Công Cụ	Loại (Web/Desktop)	Ưu Điểm	Nhược Điểm
PlantUML	Web & Desktop (via plugin)	Định dạng text, dễ tích hợp CI/CD, hỗ trợ XMI	Đồ họa không trực quan khi chỉnh sửa
Visual Paradigm	Desktop	Giao diện mạnh, hỗ trợ nhiều loại UML, đồng bộ với code	Bản miễn phí có hạn chế
StarUML	Desktop	Giao diện hiện đại, hỗ trợ plugin	Giá bản full khá cao
Lucidchart	Web	Hợp tác real‑time, drag‑drop	Giới hạn bản miễn phí
draw.io (diagrams.net)	Web/Desktop	Miễn phí, tích hợp Google Drive	Thiếu một số ký hiệu UML nâng cao
Enterprise Architect	Desktop	Đầy đủ tính năng, quản lý dự án lớn	Chi phí cao, học đường cong

Lưu ý khi chọn công cụ: Nếu dự án của bạn cần tự động sinh code hoặc tích hợp CI, PlantUML là lựa chọn tối ưu. Nếu muốn đồ họa đẹp và hợp tác nhóm, Lucidchart hoặc draw.io là phù hợp.

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Cung Cầu: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

5. Kỹ Thuật Nâng Cao Trong Sequence Diagram

5.1 Sử Dụng Interaction Use (Ref) Để Tái Sử Dụng

Khi một đoạn luồng tương tác (ví dụ: “Xác thực người dùng”) được dùng trong nhiều use case, bạn có thể tạo một Interaction riêng và chèn bằng ref. Điều này giúp:

• Giảm độ phức tạp của diagram.
• Đảm bảo tính nhất quán khi thay đổi logic.

Cú pháp PlantUML:

@startuml
ref over User, AuthService : Authenticate User
@enduml

5.2 Biểu Diễn Exception và Error Handling

• Dùng combined fragment alt để chia nhánh success và failure.
• Ghi chú exception type và message.
• Có thể sử dụng break fragment để dừng luồng khi gặp lỗi nghiêm trọng.

5.3 Parallel Execution (Par)

Khi hệ thống thực thi nhiều tác vụ đồng thời (ví dụ: gửi email và cập nhật log), dùng par fragment:

par User -> EmailService : sendConfirmation()
and User -> LogService : writeLog()
end

5.4 Loop với Điều Kiện Phức Tạp

• Đánh dấu loop fragment với điều kiện hoặc đếm (e.g., while (hasNext())).
• Khi cần break trong vòng lặp, dùng break fragment bên trong.

5.5 Sử Dụng opt Cho Các Tùy Chọn

Khi một hành động là tùy chọn (optional), ví dụ: “Nếu người dùng có coupon, áp dụng giảm giá”, dùng opt:

opt Coupon exists User -> DiscountService : applyCoupon()
end

5.6 Đánh Dấu Thời Gian (Timing)

Mặc dù sequence diagram không phải là biểu đồ thời gian, nhưng bạn có thể:

• Ghi chú thời gian trên activation bar (e.g., +5ms).
• Sử dụng duration trong PlantUML để biểu thị thời gian ước tính.

5.7 Sử Dụng neg Fragment Để Mô Tả Các Trường Hợp Không Được Phép

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Chứng Khoán: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Khi một điều kiện không được phép, ví dụ: “Không cho phép đăng nhập nếu tài khoản bị khóa”, dùng neg:

neg AccountLocked User -> AuthService : login() AuthService -> User : error("Account locked")
end

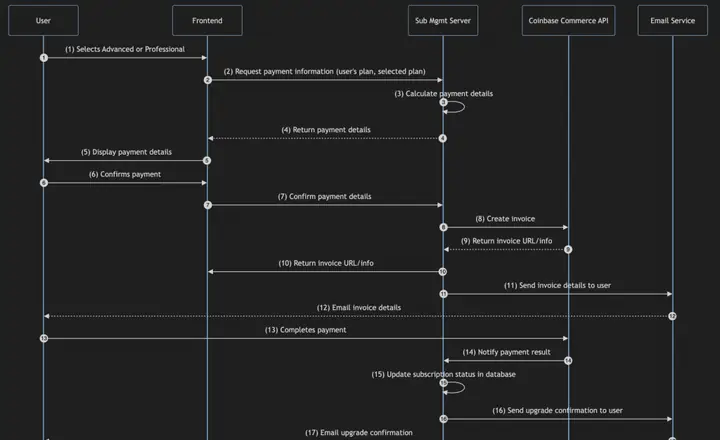

6. Ví Dụ Thực Tế: Vẽ Sequence Diagram Cho Quy Trình Đặt Hàng

6.1 Mô Tả Kịch Bản

• Actor: Customer
• Hệ thống: Web Frontend, OrderController, OrderService, InventoryService, PaymentGateway, NotificationService, OrderRepository
• Mục tiêu: Khách hàng chọn sản phẩm, đặt hàng, thanh toán, nhận thông báo.

6.2 Các Bước Chi Tiết

1. Customer chọn sản phẩm và thêm vào giỏ.
2. Customer nhấn nút “Đặt hàng”.
3. Frontend gửi yêu cầu tới OrderController.createOrder.
4. OrderController gọi OrderService.validateCart.
5. OrderService kiểm tra tồn kho qua InventoryService.checkStock.
6. Nếu tồn kho đủ, OrderService tạo Order và gọi PaymentGateway.processPayment.
7. Khi thanh toán thành công, OrderService lưu đơn hàng qua OrderRepository.save.
8. NotificationService.sendConfirmation được gọi để gửi email cho khách.
9. Trả về kết quả cho Frontend và hiển thị cho Customer.

6.3 Sequence Diagram (PlantUML)

@startuml
actor Customer
boundary Frontend
control OrderController
control OrderService
entity InventoryService
entity PaymentGateway
control NotificationService
database OrderRepository Customer -> Frontend : selectProduct(productId)
Frontend -> Frontend : addToCart(productId)
Customer -> Frontend : clickPlaceOrder()
Frontend -> OrderController : createOrder(cart)
activate OrderController OrderController -> OrderService : validateCart(cart)
activate OrderService alt Cart valid OrderService -> InventoryService : checkStock(cart) activate InventoryService InventoryService --> OrderService : stockOk deactivate InventoryService OrderService -> PaymentGateway : processPayment(orderInfo) activate PaymentGateway PaymentGateway --> OrderService : paymentSuccess deactivate PaymentGateway OrderService -> OrderRepository : save(order) activate OrderRepository OrderRepository --> OrderService : orderId deactivate OrderRepository OrderService -> NotificationService : sendConfirmation(orderId, email) activate NotificationService NotificationService --> OrderService : ok deactivate NotificationService OrderService --> OrderController : orderCreated(orderId)
else Cart invalid OrderService --> OrderController : error("Invalid cart")
end OrderController --> Frontend : result
deactivate OrderController
Frontend --> Customer : showResult()
@enduml

6.4 Giải Thích Các Thành Phần

• actor Customer: Được đặt ở phía trên cùng, thể hiện người dùng cuối.
• boundary Frontend: Đại diện cho lớp giao diện (web UI).
• control: Các lớp controller và service chịu trách nhiệm xử lý logic.
• entity: Các thành phần bên ngoài (inventory, payment) hoặc hệ thống phụ trợ.
• database OrderRepository: Thể hiện lưu trữ dữ liệu.
• alt fragment: Xử lý nhánh thành công và thất bại của việc kiểm tra giỏ hàng.
• Activation bars: Đánh dấu thời gian thực thi của mỗi phương thức.

7. Các Sai Lầm Thường Gặp Khi Vẽ Sequence Diagram và Cách Tránh

Sai Lầm	Mô Tả	Cách Khắc Phục
Quá Nhiều Lifeline	Đặt quá nhiều đối tượng không cần thiết, làm diagram rối mắt.	Chỉ giữ các đối tượng chính; dùng Interaction Use để tách phần phụ.
Thiếu Thứ Tự Tin Nhắn	Các tin nhắn không được sắp xếp theo thời gian, gây hiểu lầm.	Đánh số các tin nhắn hoặc sử dụng arrow direction rõ ràng.
Nhầm Loại Message	Dùng synchronous cho asynchronous, hoặc ngược lại.	Xác định rõ độ đồng bộ của phương thức (thông qua tài liệu API).
Không Đánh Dấu Exception	Bỏ qua các trường hợp lỗi, dẫn tới thiếu kiểm thử.	Thêm alt/neg fragment để mô tả lỗi.
Lặp Lại Cùng Một Logic	Viết lại cùng một chuỗi tin nhắn trong nhiều diagram.	Tạo Interaction Use hoặc ref để tái sử dụng.
Không Ghi Chú Điều Kiện	Khi có if, loop mà không ghi chú điều kiện.	Đặt condition ngay dưới thanh tiêu đề fragment.
Sử Dụng Ký Hiệu Không Chuẩn	Vẽ tự do, không tuân thủ ký hiệu UML.	Tham khảo UML 2.5 Specification hoặc dùng công cụ chuẩn.

8. Kiểm Thử Dựa Trên Sequence Diagram

8.1 Tạo Test Cases

Mỗi tin nhắn có thể được chuyển thành test step:

• Input: Tham số của phương thức.
• Action: Gọi phương thức.
• Expected Output: Kết quả trả về hoặc trạng thái hệ thống.

8.2 Kiểm Tra Luồng Ngoại Lệ

• Dựa vào alt/neg fragment, viết test case kiểm tra exception (ví dụ: AccountLocked).

8.3 Tự Động Hóa Với BDD

• Sử dụng Cucumber hoặc SpecFlow:
• Given: Khởi tạo trạng thái (e.g., Given user is logged in).
• When: Thực hiện hành động (e.g., When user places order).
• Then: Kiểm tra kết quả (e.g., Then order is created and email sent).

8.4 Kiểm Tra Hiệu Năng

• Đánh dấu thời gian trên activation bar, dùng công cụ profiling để so sánh thực tế với ước lượng.

9. Tối Ưu Hóa Sequence Diagram Cho Dự Án Lớn

9.1 Chia Nhánh Thành Sub‑Diagrams

• Khi một diagram vượt 20 lifelines hoặc 15 tin nhắn, tách thành sub‑interactions (ví dụ: “Payment Process”, “Inventory Check”).

9.2 Sử Dụng Các Layer

• Layer 1: Interaction giữa actor và boundary.
• Layer 2: Interaction nội bộ giữa control và entity.
• Layer 3: Interaction với external systems.

9.3 Áp Dụng Mô Hình “High‑Level → Low‑Level”

• Bắt đầu với high‑level diagram chỉ có các actor và các subsystem.
• Sau đó, chi tiết hoá từng subsystem bằng low‑level diagram.

9.4 Đánh Dấu Các Version

• Khi yêu cầu thay đổi, thêm note hoặc version tag (e.g., v2.1 – add discount service).

10. Tổng Kết

• Sequence Diagram là công cụ mạnh mẽ để mô tả luồng tương tác và thứ tự thời gian trong một hệ thống phần mềm.
• Việc nắm vững ký hiệu, quy tắc vẽ, và các kỹ thuật nâng cao sẽ giúp bạn tạo ra những diagram rõ ràng, đúng chuẩn, và hữu ích cho cả thiết kế và kiểm thử.
• Chọn công cụ phù hợp (PlantUML, Visual Paradigm, Lucidchart…) dựa trên nhu cầu dự án.
• Áp dụng best practices: giới hạn số lifeline, sử dụng combined fragment, tái sử dụng interaction, và luôn ghi chú điều kiện, lỗi.
• Khi đúng chuẩn và chi tiết, sequence diagram không chỉ giúp đội ngũ phát triển hiểu rõ yêu cầu mà còn là tài liệu nền tảng để tự động sinh code, tạo test case, và đánh giá hiệu năng.

Hy vọng qua bài viết này, bạn đã nắm được cách vẽ sequence diagram từ A tới Z, từ lý thuyết đến thực hành, và có thể áp dụng ngay vào dự án thực tế của mình. Chúc bạn thành công trong việc thiết kế các hệ thống phần mềm chất lượng và dễ bảo trì!
