Cách Vẽ Biểu Đồ Luồng: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Trong môi trường kinh doanh, công nghệ thông tin và quản lý dự án, biểu đồ luồng (flowchart) luôn là một công cụ quan trọng giúp trực quan hoá quy trình, mô tả các bước thực hiện và phân tích các luồng dữ liệu. Việc nắm vững cách vẽ biểu đồ luồng không chỉ giúp bạn truyền đạt ý tưởng một cách rõ ràng mà còn hỗ trợ tối ưu hoá quy trình, phát hiện các điểm nghẽn và cải tiến hiệu suất công việc.

Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những khái niệm cơ bản, các ký hiệu chuẩn, công cụ hỗ trợ, quy trình thực hiện cho tới các mẹo nâng cao để tạo ra những biểu đồ luồng chuyên nghiệp, dễ hiểu và hiệu quả.

1. Hiểu Rõ Biểu Đồ Luồng Là Gì?

1.1 Định Nghĩa

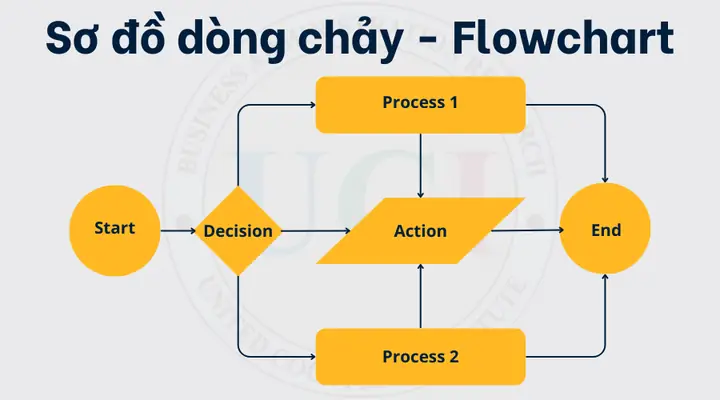

Biểu đồ luồng (tiếng Anh: Flowchart) là một dạng sơ đồ đồ họa dùng để mô tả luồng công việc, luồng dữ liệu hoặc luồng quyết định trong một quy trình. Mỗi bước trong quy trình được biểu diễn bằng một hình khối (shape) và các bước này được nối bằng các mũi tên chỉ hướng.

1.2 Lợi Ích Khi Sử Dụng Biểu Đồ Luồng

• Trực quan hoá: Giúp người đọc nhanh chóng nắm bắt cấu trúc quy trình.
• Tiết kiệm thời gian: Giảm thiểu việc giải thích dài dòng bằng lời nói.
• Phát hiện lỗi: Dễ dàng nhận ra các vòng lặp vô hạn, bước thừa, hoặc điểm nghẽn.
• Giao tiếp: Là công cụ giao tiếp hiệu quả giữa các phòng ban, nhóm dự án.
• Chuẩn hoá: Đảm bảo mọi người trong tổ chức đều hiểu và tuân thủ cùng một quy trình.

2. Các Ký Hiệu Chuẩn Trong Biểu Đồ Luồng

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Line: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Ký hiệu	Tên	Mô tả	Khi nào dùng
Oval (Ellipse)	Start/End	Đánh dấu điểm bắt đầu hoặc kết thúc của quy trình.	Bắt đầu và kết thúc.
Rectangle	Process	Thực hiện một hành động, công việc hay bước xử lý.	Mọi hoạt động xử lý dữ liệu.
Diamond	Decision	Điểm quyết định, thường có câu hỏi Yes/No hoặc nhiều lựa chọn.	Khi cần lựa chọn nhánh.
Parallelogram	Input/Output	Nhập dữ liệu hoặc xuất dữ liệu.	Nhập dữ liệu, in báo cáo, xuất file.
Arrow	Flow Line	Chỉ hướng di chuyển của luồng.	Kết nối các ký hiệu.
Circle	Connector	Dùng để nối các phần của biểu đồ khi không thể vẽ một đường thẳng.	Khi biểu đồ quá lớn, cần nối các phần xa nhau.
Document	Document	Đại diện cho một tài liệu.	Khi quy trình tạo hoặc sử dụng tài liệu.
Predefined Process	Sub‑process	Một quy trình con đã được định nghĩa trước.	Khi một bước là một quy trình phức tạp, tách ra để làm rõ.
Data Store	Data Store	Lưu trữ dữ liệu tạm thời hoặc lâu dài.	Khi dữ liệu được lưu trữ trong cơ sở dữ liệu, file, v.v.

Lưu ý: Các tiêu chuẩn này được quy định trong chuẩn ISO 5807 và ANSI/ISO 10628. Đối với các dự án nội bộ, bạn có thể tùy chỉnh một chút, nhưng nên giữ tính nhất quán.

3. Các Bước Cơ Bản Để Vẽ Biểu Đồ Luồng

3.1 Xác Định Mục Tiêu

• Câu hỏi cần trả lời: “Biểu đồ này nhằm mục đích gì?”
• Đối tượng đọc: Nhân viên kỹ thuật, quản lý, khách hàng?
• Mức độ chi tiết: Đơn giản (cấp độ 1) hay chi tiết (cấp độ 3)?

3.2 Thu Thập Thông Tin

• Phỏng vấn các bên liên quan để hiểu quy trình hiện tại.
• Thu thập tài liệu như SOP, hướng dẫn, tài liệu hệ thống.
• Ghi chép các bước theo thứ tự thực hiện, ghi lại các quyết định, đầu vào/đầu ra.

3.3 Xác Định Các Thành Phần

• Start/End
• Các bước xử lý (Process)
• Các quyết định (Decision)
• Nhập/ xuất dữ liệu (Input/Output)
• Các subprocess nếu cần.

3.4 Vẽ Phác Thảo (Draft)

• Dùng bút giấy hoặc whiteboard để vẽ sơ bộ.
• Đừng lo ngại về hình thức, tập trung vào luồng logic.
• Kiểm tra độ liên tục: không có mũi tên rơi rời, không có vòng lặp không cần thiết.

3.5 Sử Dụng Công Cụ Phần Mềm

• Microsoft Visio (trong môi trường doanh nghiệp).
• Lucidchart, Draw.io (diagrams.net) (miễn phí, web‑based).
• Microsoft PowerPoint, Word (đối với biểu đồ đơn giản).
• BPMN Tools (Camunda Modeler, Bizagi) nếu muốn chuẩn BPMN.

3.6 Định Dạng và Kiểm Tra

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Kpi Hiệu Quả: Hướng Dẫn Chi Tiết Từ A Đến Z

• Đặt tiêu đề: “Quy trình Đăng ký Đơn Hàng”.
• Thêm chú giải (legend) nếu dùng ký hiệu tùy chỉnh.
• Kiểm tra logic: Mỗi quyết định có ít nhất 2 nhánh, mọi luồng đều kết thúc.
• Nhận xét: Nhờ người khác (đối tượng mục tiêu) đọc và phản hồi.

3.7 Hoàn Thiện và Phát Hành

• Lưu ở định dạng PDF để tránh mất định dạng.
• Đính kèm phiên bản và ngày cập nhật.
• Gửi tới các bên liên quan và lưu trữ trong hệ thống quản lý tài liệu.

4. Công Cụ Hỗ Trợ Vẽ Biểu Đồ Luồng

4.1 Microsoft Visio

• Ưu điểm: Thư viện ký hiệu phong phú, tích hợp Office, hỗ trợ BPMN.
• Nhược điểm: Chi phí bản quyền, yêu cầu máy tính cấu hình cao.

4.2 Lucidchart

• Ưu điểm: Web‑based, cộng tác thời gian thực, tích hợp Google Drive, Slack.
• Nhược điểm: Giới hạn số biểu đồ trong gói miễn phí.

4.3 Draw.io (diagrams.net)

• Ưu điểm: Miễn phí, không cần cài đặt, lưu trữ trực tiếp trên Google Drive, OneDrive.
• Nhược điểm: Giao diện không tinh vi bằng Visio, không có tính năng BPMN chuyên sâu.

4.4 Bizagi Modeler

• Ưu điểm: Hỗ trợ chuẩn BPMN 2.0, mô phỏng quy trình.
• Nhược điểm: Học curve dốc hơn, tập trung vào quy trình nghiệp vụ lớn.

4.5 Các Công Cụ Mã Nguồn Mở

• yEd Graph Editor, PlantUML (với syntax text), Graphviz.
• Thích hợp cho người thích làm việc bằng đoạn mã và tự động hoá quá trình tạo biểu đồ.

5. Các Lưu Ý Khi Vẽ Biểu Đồ Luồng Chuyên Nghiệp

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Karnaugh: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

5.1 Giữ Độ Đơn Giản

• Rule of thumb: Mỗi biểu đồ không nên có hơn 15‑20 ký hiệu. Nếu quá phức tạp, chia thành sub‑process.

5.2 Sử Dụng Màu Sắc Hợp Lý

• Màu xanh cho các process.
• Màu đỏ cho decision quan trọng hoặc cảnh báo.
• Màu vàng cho input/output.
• Tránh dùng quá nhiều màu, gây rối mắt.

5.3 Đánh Số Nhánh

• Khi một decision có nhiều nhánh, đánh số hoặc gắn nhãn (A, B, C) để dễ theo dõi.

5.4 Kiểm Tra Độ Đúng

• Test walkthrough: Đọc từng bước từ Start tới End, đảm bảo không bỏ sót.
• Kiểm tra vòng lặp: Nếu có, chắc chắn có điều kiện thoát.

5.5 Thêm Ghi Chú (Annotations)

• Khi cần giải thích chi tiết hơn, dùng textbox hoặc callout để ghi chú.
• Đừng làm biểu đồ quá tải thông tin, ghi chú nên ngắn gọn.

5.6 Định Dạng Chuẩn

• Kích thước trang: A4 hoặc A3, tùy vào độ chi tiết.
• Lề: Đảm bảo không cắt mất ký hiệu khi in.
• Phông chữ: Arial, Calibri, 10‑12pt.

6. Ví Dụ Thực Tế: Vẽ Biểu Đồ Luồng Đăng Ký Đơn Hàng

6.1 Mô Tả Quy Trình

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Gauge: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Khách hàng điền thông tin đơn hàng trên website.
2. Hệ thống kiểm tra tính hợp lệ của dữ liệu.
3. Nếu dữ liệu hợp lệ → Lưu vào DB, gửi email xác nhận.
4. Nếu không hợp lệ → Trả về lỗi, yêu cầu khách hàng sửa.
5. Nhân viên bán hàng nhận thông báo, kiểm tra tồn kho.
6. Nếu đủ hàng → Tạo phiếu xuất, cập nhật trạng thái.
7. Nếu không đủ → Gửi thông báo chờ nhập kho.

6.2 Các Ký Hiệu Sử Dụng

• Oval: Start (Khách hàng bắt đầu đặt hàng) và End (Quy trình hoàn tất).
• Parallelogram: Nhập dữ liệu (điền form), xuất dữ liệu (gửi email).
• Diamond: Kiểm tra hợp lệ, kiểm tra tồn kho.
• Rectangle: Lưu DB, tạo phiếu xuất, cập nhật trạng thái.
• Arrow: Đánh dấu luồng.

6.3 Bản Vẽ (Mô Tả Văn Bản)

Start --> (Nhập thông tin đơn hàng) --> {Kiểm tra hợp lệ?} | | | Yes | No v v
(Lưu vào DB) --> (Gửi email xác nhận) --> End ^ | | | | | +--- (Nhân viên bán hàng nhận) <--+

Lưu ý: Trong thực tế, biểu đồ sẽ chi tiết hơn, bao gồm các subprocess như “Kiểm tra tồn kho” và “Tạo phiếu xuất”.

7. Các Loại Biểu Đồ Luồng Nâng Cao

7.1 BPMN (Business Process Model and Notation)

• Mục tiêu: Chuẩn hoá mô hình quy trình doanh nghiệp.
• Ký hiệu: Event, Activity, Gateway, Sequence Flow, Message Flow, Pool/Lane.
• Công cụ: Bizagi, Camunda Modeler, Signavio.

7.2 Data Flow Diagram (DFD)

• Mục tiêu: Mô tả luồng dữ liệu giữa các hệ thống.
• Ký hiệu: Process, Data Store, External Entity, Data Flow.
• Ứng dụng: Phân tích hệ thống phần mềm, thiết kế cơ sở dữ liệu.

7.3 Swimlane Diagram

• Mục tiêu: Phân chia các bước theo đơn vị chịu trách nhiệm (phòng ban, cá nhân).
• Cách vẽ: Tạo các lane ngang hoặc dọc, đặt các bước vào lane tương ứng.
• Lợi ích: Rõ ràng ai làm gì, giảm nhầm lẫn trách nhiệm.

7.4 Value Stream Mapping (VSM)

• Mục tiêu: Phân tích giá trị gia tăng và lãng phí trong chuỗi cung ứng.
• Ký hiệu: Flow, Inventory, Information Flow, Timeline.
• Lĩnh vực: Lean Manufacturing, Six Sigma.

8. Thực Hành: Hướng Dẫn Tạo Biểu Đồ Luồng Bằng Draw.io

1. Mở trang web: https://app.diagrams.net/
2. Chọn lưu trữ: Google Drive / OneDrive / Local.
3. Tạo tài liệu mới, đặt tên “Quy trình Đăng ký Đơn hàng”.
4. Kéo ký hiệu từ thanh công cụ bên trái: Oval, Rectangle, Diamond, Parallelogram.
5. Nhập nội dung cho mỗi ký hiệu bằng cách double‑click.
6. Kết nối bằng cách kéo mũi tên từ một ký hiệu tới ký hiệu khác.
7. Thêm màu bằng cách chọn ký hiệu → Fill color.
8. Kiểm tra bằng cách nhấn Ctrl + P (Preview).
9. Lưu dưới dạng .png, .svg hoặc .pdf.

Mẹo: Sử dụng tính năng “Auto‑layout” để tự động sắp xếp các ký hiệu, giúp biểu đồ gọn gàng hơn.

9. Các Sai Lầm Thường Gặp Khi Vẽ Biểu Đồ Luồng

Sai Lầm	Hậu Quả	Cách Khắc Phục
Quá nhiều ký hiệu trong một biểu đồ	Rối mắt, khó hiểu	Chia thành subprocess, dùng swimlane.
Không có start/end rõ ràng	Người đọc không biết bắt đầu từ đâu	Luôn đặt Oval ở đầu và cuối.
Thiếu decision hoặc quyết định không có nhánh	Luồng dừng đột ngột	Đảm bảo mỗi decision có ít nhất 2 nhánh.
Sử dụng ký hiệu không chuẩn	Gây nhầm lẫn	Tuân theo chuẩn ISO/ANSI hoặc ghi chú legend.
Không cập nhật khi quy trình thay đổi	Thông tin lỗi thời	Đặt version, ngày cập nhật, và quy trình review định kỳ.

10. Cách Đánh Giá Chất Lượng Biểu Đồ Luồng

1. Độ rõ ràng: Người đọc mới có thể hiểu trong vòng 2‑3 phút?
2. Độ chính xác: Mỗi bước phản ánh đúng thực tế?
3. Tính nhất quán: Ký hiệu, màu sắc, font được thống nhất.
4. Tính khả dụng: Có thể áp dụng trong đào tạo, tài liệu SOP?
5. Khả năng bảo trì: Dễ dàng chỉnh sửa khi quy trình thay đổi?

Bạn có thể sử dụng checklist trên để tự đánh giá hoặc đưa cho người quản lý kiểm duyệt.

11. Kết Luận

Việc vẽ biểu đồ luồng không chỉ là một kỹ năng đồ họa đơn thuần mà còn là công cụ chiến lược giúp doanh nghiệp tối ưu hoá quy trình, giảm thiểu lỗi và nâng cao hiệu quả giao tiếp. Từ việc nắm vững các ký hiệu chuẩn, lựa chọn công cụ phù hợp, cho tới việc thiết kế logic, kiểm tra và duy trì, mỗi bước đều đóng góp vào chất lượng cuối cùng của biểu đồ.

Hãy bắt đầu từ những quy trình đơn giản, áp dụng các nguyên tắc được nêu trên và dần dần mở rộng sang các mô hình phức tạp như BPMN, DFD hay Value Stream Mapping. Khi bạn đã thành thạo, biểu đồ luồng sẽ trở thành “ngôn ngữ chung” trong tổ chức, giúp mọi người làm việc đồng bộ, minh bạch và hiệu quả hơn.

Hành động ngay hôm nay: Chọn một quy trình đang gây khó khăn trong công việc, thu thập thông tin, vẽ một bản phác thảo nhanh trên giấy, sau đó dùng một công cụ như Draw.io để tạo biểu đồ luồng chuyên nghiệp. Đánh giá lại quy trình dựa trên biểu đồ và đưa ra cải tiến – bạn sẽ cảm nhận ngay tác động tích cực của việc sử dụng biểu đồ luồng!
