Cách Vẽ Biểu Đồ Shewhart: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về biểu đồ Shewhart

Biểu đồ Shewhart, còn được gọi là biểu đồ kiểm soát (Control Chart), là một trong những công cụ quan trọng nhất trong lĩnh vực quản lý chất lượng và cải tiến quy trình. Được phát triển bởi Walter A. Shewhart vào những năm 1920, biểu đồ này giúp các nhà quản lý và kỹ sư nhận diện được các biến động bất thường (đột biến) trong quá trình sản xuất, từ đó có thể can thiệp kịp thời, giảm thiểu lỗi và tăng hiệu suất.

1.1. Lý do cần sử dụng biểu đồ Shewhart

• Phát hiện sớm lỗi: Nhờ vào việc so sánh dữ liệu thực tế với các giới hạn kiểm soát, người dùng có thể nhận ra những xu hướng tiêu cực trước khi chúng gây ra sản phẩm lỗi.
• Phân biệt giữa biến động tự nhiên và biến động đặc biệt: Biểu đồ giúp tách biệt các biến động bình thường (common cause) và các biến động bất thường (special cause).
• Cải tiến quy trình liên tục (Continuous Improvement): Thông tin thu thập từ biểu đồ là nền tảng cho các dự án cải tiến như Six Sigma, Lean, hay Kaizen.
• Hỗ trợ quyết định dựa trên dữ liệu: Thay vì dựa vào cảm tính, biểu đồ cung cấp bằng chứng thống kê để đưa ra quyết định.

1.2. Các loại biểu đồ Shewhart phổ biến

Loại biểu đồ	Dữ liệu	Ứng dụng điển hình
X‑bar & R	Giá trị trung bình và phạm vi của mẫu	Kiểm soát kích thước, trọng lượng
X‑bar & S	Giá trị trung bình và độ lệch chuẩn mẫu	Khi kích thước mẫu lớn (>10)
p‑chart	Tỷ lệ mục tiêu (defects)	Kiểm soát tỷ lệ lỗi trong lô
np‑chart	Số lượng mục tiêu (defects)	Kiểm soát số lỗi trong lô
c‑chart	Số lượng lỗi (defects) trên một đơn vị	Kiểm soát lỗi trong sản phẩm không có kích thước cố định
u‑chart	Số lỗi trên mỗi đơn vị (đơn vị có kích thước thay đổi)	Kiểm soát lỗi trên các đơn vị có kích thước khác nhau

Trong phần tiếp theo, chúng ta sẽ tập trung chi tiết vào cách vẽ biểu đồ X‑bar & R – một trong những biểu đồ Shewhart được sử dụng rộng rãi nhất.

2. Chuẩn bị dữ liệu trước khi vẽ biểu đồ

2.1. Xác định mục tiêu và biến đo

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Series: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Biến đo (measured variable): Đây là thông số bạn muốn kiểm soát, ví dụ: đường kính trục, độ dày lớp phủ, thời gian hoàn thành công đoạn.
• Mục tiêu (target): Giá trị mong muốn hoặc mức chuẩn mà sản phẩm cần đạt.

2.2. Lựa chọn kích thước mẫu (sub‑group)

• Kích thước mẫu (n) thường dao động từ 4‑5 đến 10.
• Độ thời gian giữa các mẫu: Nên lấy mẫu đồng đều (ví dụ: mỗi giờ, mỗi ca) để tránh thiên lệch thời gian.

2.3. Thu thập dữ liệu

• Ghi lại n giá trị cho mỗi sub‑group.
• Đánh số sub‑group (từ 1, 2, …, k).
• Đảm bảo dữ liệu đầy đủ và không có giá trị thiếu.

2.4. Kiểm tra tính ổn định ban đầu

• Vẽ sơ bộ biểu đồ run chart (đồ thị thời gian) để xem dữ liệu có xu hướng thay đổi mạnh không.
• Nếu có xu hướng lớn (trend) hoặc thay đổi vị trí (shift) ngay từ đầu, cần xem xét lại quy trình thu thập dữ liệu hoặc thực hiện phân tích nguyên nhân gốc rễ trước khi đi vào kiểm soát.

3. Công thức tính các thông số quan trọng

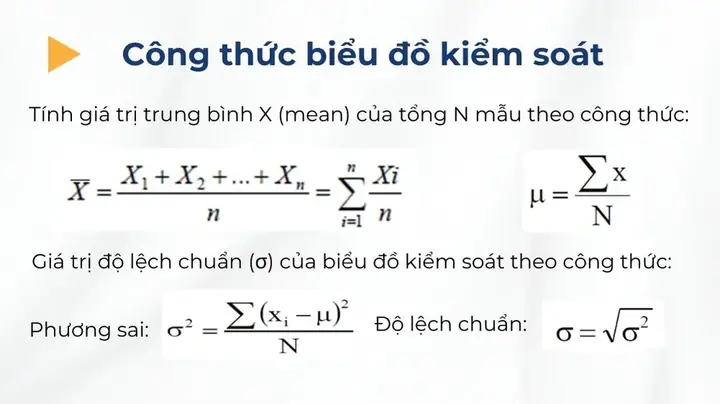

3.1. Trung bình tổng thể (Grand Mean – (\bar{\bar{X}}))

\bar{\bar{X}} = \frac{\sum_{i=1}^{k}\sum_{j=1}^{n} X_{ij}}{k \times n}

Trong đó:

• (X_{ij}) = giá trị thứ j của sub‑group i
• k = số sub‑group

3.2. Trung bình của mỗi sub‑group ( (\bar{X}_i) )

\bar{X}i = \frac{1}{n}\sum}^{n} X_{ij

3.3. Phạm vi của mỗi sub‑group ( (R_i) )

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Rsm (response Surface Methodology) – Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

R_i = \max (X_{ij}) – \min (X_{ij})

3.4. Trung bình phạm vi ( (\bar{R}) )

\bar{R} = \frac{1}{k}\sum_{i=1}^{k} R_i

3.5. Hệ số A2, D3, D4 (đối với X‑bar & R)

Các hệ số này được tra trong bảng Shewhart tùy thuộc vào kích thước mẫu n:

n	A2	D3	D4
2	1.880	0	3.267
3	1.023	0	2.574
4	0.729	0	2.282
5	0.577	0	2.114
6	0.483	0	2.004
7	0.419	0.076	1.924
8	0.373	0.136	1.864
9	0.337	0.184	1.816
10	0.308	0.223	1.777

3.6. Giới hạn kiểm soát cho biểu đồ X‑bar

UCL_{\bar{X}} = \bar{\bar{X}} + A2 \times \bar{R}

LCL_{\bar{X}} = \bar{\bar{X}} – A2 \times \bar{R}

3.7. Giới hạn kiểm soát cho biểu đồ R

UCL_R = D4 \times \bar{R}

LCL_R = D3 \times \bar{R}

Lưu ý: Nếu LCL_R = 0 (đối với n ≤ 6), thì chỉ vẽ đường trên (UCL_R) và đường trung bình ((\bar{R})).

4. Quy trình vẽ biểu đồ Shewhart X‑bar & R chi tiết

Bước 1: Tính toán các giá trị trung bình và phạm vi

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ R-chart: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Sub‑group	Giá trị (n=5)	(\bar{X}_i)	(R_i)
1	10.2, 10.5, 10.3, 10.4, 10.1	10.30	0.40
2	10.4, 10.6, 10.5, 10.3, 10.5	10.46	0.30
…	…	…	…
k	…	…	…

• Tính (\bar{\bar{X}}): Cộng tất cả các (\bar{X}_i) rồi chia cho k.
• Tính (\bar{R}): Cộng tất cả các (R_i) rồi chia cho k.

Bước 2: Tra bảng A2, D3, D4 để lấy hệ số tương ứng với n

Giả sử n = 5 → A2 = 0.577, D3 = 0, D4 = 2.114.

Bước 3: Tính các giới hạn kiểm soát

• UCL(_{\bar{X}}) = (\bar{\bar{X}}) + 0.577 × (\bar{R})
• LCL(_{\bar{X}}) = (\bar{\bar{X}}) – 0.577 × (\bar{R})
• UCL(_R) = 2.114 × (\bar{R})
• LCL(_R) = 0 (vì D3 = 0)

Bước 4: Vẽ biểu đồ

1. Biểu đồ X‑bar
2. Trục hoành (X‑axis): Số sub‑group (1, 2, …, k).
3. Trục tung (Y‑axis): Giá trị trung bình (\bar{X}_i).
4. Vẽ đường trung bình tổng thể ((\bar{\bar{X}})) – đường ngang.
5. Vẽ UCL và LCL – hai đường ngang trên và dưới.

6. Đánh dấu các điểm (\bar{X}_i) cho mỗi sub‑group.

7. Biểu đồ R

8. Trục hoành: Cùng sub‑group như trên.
9. Trục tung: Giá trị phạm vi (R_i).
10. Vẽ đường trung bình phạm vi ((\bar{R})).
11. Vẽ UCL_R và LCL_R (nếu LCL_R > 0).
12. Đánh dấu các điểm (R_i).

Bước 5: Kiểm tra các quy tắc cảnh báo

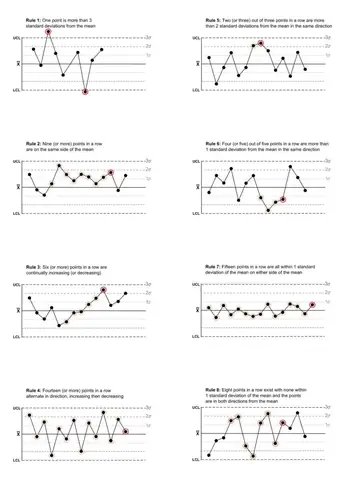

Có bốn quy tắc Western Electric (cũng được dùng trong Six Sigma) để phát hiện bất thường:

1. Một điểm ngoài giới hạn kiểm soát (beyond UCL hoặc LCL).
2. Hai trong ba điểm liên tiếp nằm ở cùng một phía của trung bình.
3. Bốn trong năm điểm liên tiếp nằm ở cùng một phía của trung bình.
4. Năm trong chín điểm liên tiếp tăng hoặc giảm liên tục.

Nếu bất kỳ quy tắc nào bị vi phạm, quy trình được coi là không ổn định và cần điều tra nguyên nhân.

5. Phân tích và hành động cải tiến

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Pareto: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

5.1. Khi biểu đồ ổn định

• Giữ nguyên quy trình: Nếu không có điểm nào vi phạm, quy trình đang trong trạng thái kiểm soát.
• Tiếp tục giám sát: Đặt lịch kiểm tra định kỳ (hàng ngày, tuần, tháng) để phát hiện sớm biến động mới.

5.2. Khi biểu đồ không ổn định

1. Xác định nguyên nhân đặc biệt (special cause)
2. Kiểm tra máy móc, nguyên liệu, nhân sự, môi trường.

3. Sử dụng công cụ 5 Whys, Fishbone Diagram để đào sâu.

4. Thực hiện hành động khắc phục

5. Sửa chữa, bảo trì thiết bị.
6. Đào tạo lại công nhân.

7. Kiểm soát chất lượng nguyên liệu đầu vào.

8. Cập nhật lại biểu đồ

9. Thu thập dữ liệu mới sau khi đã thực hiện hành động.
10. Vẽ lại biểu đồ để xác nhận quy trình đã trở lại trạng thái kiểm soát.

6. Các phần mềm hỗ trợ vẽ biểu đồ Shewhart

Phần mềm	Ưu điểm	Nhược điểm	Giá cả
Minitab	Giao diện thân thiện, tính năng thống kê mạnh, hỗ trợ nhiều loại biểu đồ	Đòi hỏi giấy phép, không miễn phí	$199/năm (đối với doanh nghiệp)
JMP	Tích hợp mạnh với SAS, khả năng tương tác cao	Học curve steep, chi phí cao	$1,500 (giấy phép vĩnh viễn)
Excel (kèm add‑in)	Phổ biến, ít chi phí, dễ chia sẻ	Cần công thức tự tính, không tự động cập nhật khi dữ liệu thay đổi	Miễn phí (Office)
QI Macros	Add‑in cho Excel, tạo biểu đồ Shewhart nhanh	Giới hạn tính năng so với Minitab	$149/năm
R (package qcc)	Mã nguồn mở, linh hoạt, mạnh mẽ	Yêu cầu kiến thức lập trình	Miễn phí

Lời khuyên: Đối với doanh nghiệp vừa và nhỏ, QI Macros hoặc Excel là lựa chọn hợp lý. Đối với môi trường công nghiệp lớn, Minitab hoặc JMP mang lại tính năng phân tích sâu hơn.

7. Ứng dụng thực tiễn của biểu đồ Shewhart

7.1. Ngành sản xuất ô tô

• Kiểm soát độ dày lớp sơn: Sử dụng X‑bar & R để giám sát độ dày sơn trên mỗi chuyến dây chuyền. Khi phát hiện xu hướng giảm độ dày, nhanh chóng điều chỉnh áp suất và nhiệt độ.

7.2. Ngành dược phẩm

• Kiểm soát nồng độ hoạt chất: p‑chart được dùng để theo dõi tỷ lệ sản phẩm không đạt tiêu chuẩn trong mỗi lô.

7.3. Dịch vụ khách sạn

• Thời gian phản hồi yêu cầu khách: u‑chart giúp đo số lần phản hồi trong một ngày, phát hiện các ngày có thời gian phản hồi quá lâu.

7.4. Ngành công nghệ thông tin

• Số lỗi phần mềm (defects) trên mỗi phiên bản: c‑chart để giám sát số lỗi được báo cáo trong mỗi sprint, hỗ trợ quyết định khi nào nên phát hành bản cập nhật.

8. Những lỗi thường gặp khi vẽ biểu đồ Shewhart và cách tránh

Lỗi	Nguyên nhân	Cách khắc phục
Sử dụng kích thước mẫu không đồng nhất	Thay đổi n giữa các sub‑group	Giữ n cố định hoặc dùng biểu đồ phù hợp (X‑bar & S)
Không loại bỏ dữ liệu ngoại lệ trước khi tính	Dữ liệu đo sai, lỗi thiết bị	Kiểm tra và làm sạch dữ liệu, loại bỏ outlier nếu có lý do chính đáng
Nhầm lẫn giữa p‑chart và np‑chart	Không nhận biết số lượng mẫu	Xác định rõ số mẫu (n) và số lỗi (c) trước khi chọn loại biểu đồ
Bỏ qua quy tắc cảnh báo	Tin tưởng quá mức vào UCL/LCL	Áp dụng đầy đủ 4 quy tắc Western Electric và các quy tắc bổ sung (Nelson)
Vẽ biểu đồ trên giấy mà không cập nhật dữ liệu	Quá trình sản xuất thay đổi nhanh	Sử dụng phần mềm tự động cập nhật để duy trì tính thời gian thực

9. Kết luận

Biểu đồ Shewhart – dù là X‑bar & R, p‑chart hay c‑chart – là công cụ nền tảng giúp các tổ chức đánh giá, giám sát và cải tiến quy trình sản xuất và dịch vụ một cách khoa học. Việc hiểu rõ cách thu thập dữ liệu, tính toán các thông số, vẽ biểu đồ và phân tích kết quả là bước đầu tiên để đưa chất lượng lên tầm cao mới.

Hãy nhớ rằng:

1. Dữ liệu là vua: Đảm bảo dữ liệu chính xác, đầy đủ và được thu thập một cách có hệ thống.
2. Giới hạn kiểm soát không phải là “địa chỉ cố định”: Chúng cần được tính lại khi có thay đổi đáng kể trong quy trình.
3. Cảnh báo là cơ hội: Mỗi điểm ngoại lệ hoặc vi phạm quy tắc là một cơ hội để khám phá nguyên nhân và thực hiện cải tiến.

Bằng cách áp dụng đúng cách vẽ biểu đồ Shewhart, doanh nghiệp không chỉ giảm thiểu lỗi mà còn tạo ra một nền văn hoá định lượng, minh bạch và không ngừng phát triển. Hãy bắt đầu ngay hôm nay: thu thập dữ liệu, vẽ biểu đồ, và biến những con số thành hành động thực tiễn!
