Cách Vẽ Biểu Đồ Thanh Ngang: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Biểu đồ thanh ngang (horizontal bar chart) là một trong những công cụ trực quan hóa dữ liệu phổ biến và hiệu quả, đặc biệt khi bạn muốn so sánh các giá trị của nhiều mục trong một tập dữ liệu. Khác với biểu đồ thanh dọc, biểu đồ thanh ngang cho phép hiển thị các nhãn (label) dài một cách rõ ràng, giảm thiểu hiện tượng chồng chéo và giúp người đọc dễ dàng nắm bắt thông tin. Bài viết dưới đây sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những kiến thức cơ bản nhất cho đến các kỹ thuật nâng cao, áp dụng trong các công cụ phổ biến như Microsoft Excel, Google Sheets, Python (matplotlib, seaborn) và Power BI.

1. Hiểu Rõ Biểu Đồ Thanh Ngang Là Gì?

1.1 Định Nghĩa

Biểu đồ thanh ngang là loại biểu đồ trong đó các thanh (bars) được vẽ theo chiều ngang, với trục hoành (x-axis) đại diện cho giá trị số và trục tung (y-axis) đại diện cho các danh mục (categories). Mỗi thanh thể hiện một giá trị cụ thể của danh mục tương ứng.

1.2 Khi Nào Nên Sử Dụng

• Danh mục có nhãn dài: Ví dụ: tên sản phẩm, địa chỉ, mô tả chi tiết.
• Số lượng danh mục lớn: Khi có hơn 10-15 danh mục, biểu đồ thanh ngang thường gọn gàng hơn.
• So sánh giá trị: Khi muốn so sánh nhanh các giá trị giữa các danh mục.
• Hiển thị dữ liệu thứ tự: Khi dữ liệu được sắp xếp tăng/giảm, người xem dễ dàng nhận ra xu hướng.

2. Chuẩn Bị Dữ Liệu

2.1 Định Dạng Dữ Liệu

Dữ liệu cho biểu đồ thanh ngang thường có dạng bảng gồm hai cột:
| Danh Mục (Category) | Giá Trị (Value) |
|———————|—————–|
| A | 120 |
| B | 85 |
| C | 150 |
| … | … |

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ So Sánh Chuẩn Nhất: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

Lưu ý:
– Không có dữ liệu trùng lặp trong cột danh mục, nếu có thì cần tổng hợp hoặc tính trung bình.
– Giá trị phải là số (có thể là nguyên hoặc thập phân). Nếu có giá trị âm, biểu đồ vẫn hiển thị nhưng cần chú ý trục hoành có thể cắt qua gốc.

2.2 Làm Sạch Dữ Liệu

• Loại bỏ giá trị null hoặc NaN, hoặc thay thế bằng 0 nếu hợp lý.
• Kiểm tra định dạng số (đảm bảo không có ký tự không phải số như dấu % hay ký tự tiền tệ).
• Đối với dữ liệu thời gian, chuyển đổi thành dạng số (ví dụ: tháng, năm) nếu muốn so sánh.

3. Vẽ Biểu Đồ Thanh Ngang Trong Microsoft Excel

3.1 Bước 1: Nhập Dữ Liệu

1. Mở Excel, tạo một bảng dữ liệu với hai cột: Danh mục và Giá trị.
2. Đảm bảo không có hàng trống trong giữa.

3.2 Bước 2: Chọn Dữ Liệu và Chèn Biểu Đồ

1. Chọn toàn bộ vùng dữ liệu (cả tiêu đề).
2. Vào Insert → Bar Chart → Clustered Bar (hoặc Stacked Bar nếu muốn hiển thị phần tích lũy).
3. Excel sẽ tự động tạo một biểu đồ thanh dọc; nhấn phải vào biểu đồ → Change Chart Type → Bar → Horizontal Bar để chuyển sang thanh ngang.

3.3 Bước 3: Tùy Chỉnh Biểu Đồ

• Thêm tiêu đề: Click vào “Chart Title” → nhập tiêu đề mô tả.
• Định dạng trục:
• Trục hoành (x-axis): Click chuột phải → Format Axis → Đặt Minimum và Maximum nếu muốn kiểm soát khoảng giá trị.
• Trục tung (y-axis): Đổi Category Order để sắp xếp tăng hoặc giảm.
• Màu sắc thanh: Click vào thanh → Format Data Series → Chọn màu hoặc gradient.
• Hiển thị nhãn dữ liệu: Click chuột phải vào thanh → Add Data Labels → Đặt vị trí (Inside End, Outside End…).

3.4 Bước 4: Các Tinh Chỉnh Nâng Cao

• Sắp xếp các mục: Vào Data → Sort → chọn cột Giá trị, sắp xếp giảm dần, biểu đồ sẽ tự động cập nhật.
• Thêm đường trung bình: Vào Chart Elements → Lines → Average Line (đối với Excel 2026 trở lên).
• Thiết lập thanh lỗi (error bars) nếu cần hiển thị độ lệch chuẩn.

3.5 Lưu và Chia Sẻ

• Lưu file dưới dạng .xlsx để chỉnh sửa sau.
• Xuất biểu đồ thành PNG hoặc PDF: Click chuột phải → Save as Picture.

4. Vẽ Biểu Đồ Thanh Ngang Trong Google Sheets

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Pivot Table Trong Excel: Hướng Dẫn Chi Tiết Từ A Đến Z

4.1 Nhập Dữ Liệu

Giống như Excel, tạo bảng với cột Danh mục và Giá trị.

4.2 Tạo Biểu Đồ

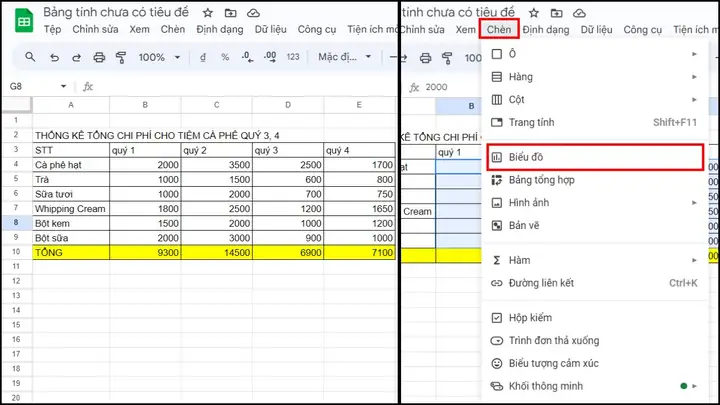

1. Chọn dữ liệu → Insert → Chart.
2. Trong Chart editor, chọn Chart type → Bar chart (đảm bảo là Horizontal bar chart).

4.3 Tùy Chỉnh

• Customize → Chart & axis titles: Thêm tiêu đề.
• Series: Thay đổi màu sắc, độ trong suốt.
• Horizontal axis: Đặt Min và Max.
• Vertical axis: Đánh dấu Reverse axis order để sắp xếp từ trên xuống dưới.

4.4 Chia Sẻ

• Publish to web để nhúng vào blog.
• Download biểu đồ dưới dạng PNG, PDF.

5. Vẽ Biểu Đồ Thanh Ngang Bằng Python

Python là công cụ mạnh mẽ cho việc tự động hoá và tạo biểu đồ tùy chỉnh. Hai thư viện phổ biến nhất là matplotlib và seaborn.

5.1 Cài Đặt Thư Viện

pip install matplotlib seaborn pandas

5.2 Chuẩn Bị Dữ Liệu

import pandas as pd data = { 'Category': 'Sản phẩm A', 'Sản phẩm B', 'Sản phẩm C', 'Sản phẩm D', 'Sản phẩm E', 'Value': 120, 85, 150, 95, 110
}
df = pd.DataFrame(data)

5.3 Vẽ Biểu Đồ Với Matplotlib

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Phần Trăm: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

5.3.1 Cơ Bản

import matplotlib.pyplot as plt # Sắp xếp giảm dần
df = df.sort_values('Value', ascending=True) plt.figure(figsize=(10,6))
plt.barh(df'Category', df'Value', color='skyblue')
plt.xlabel('Giá trị')
plt.title('Biểu đồ thanh ngang - Sản phẩm')
plt.grid(axis='x', linestyle='--', alpha=0.7)
plt.tight_layout()
plt.show()

5.3.2 Thêm Nhãn Dữ Liệu

bars = plt.barh(df'Category', df'Value', color='steelblue')
for bar in bars: width = bar.get_width() plt.text(width + 2, bar.get_y() + bar.get_height()/2, f'{width}', va='center')

5.3.3 Tùy Chỉnh Màu & Gradient

colors = plt.cm.viridis(df'Value' / max(df'Value'))
plt.barh(df'Category', df'Value', color=colors)

5.4 Vẽ Biểu Đồ Với Seaborn

Seaborn giúp tạo biểu đồ đẹp hơn với ít mã hơn.

import seaborn as sns sns.set_style('whitegrid')
plt.figure(figsize=(10,6))
sns.barplot(x='Value', y='Category', data=df, palette='Blues_d')
plt.title('Biểu đồ thanh ngang - Seaborn')
plt.show()

5.5 Lưu Biểu Đồ

plt.savefig('horizontal_bar_chart.png', dpi=300, bbox_inches='tight')

5.6 Các Mẹo Nâng Cao

• Stacked bar: Sử dụng plt.barh nhiều lần, cộng dồn giá trị.
• Error bars: plt.barh(..., xerr=error_array).
• Interactive: Dùng plotly.express để tạo biểu đồ tương tác.

6. Vẽ Biểu Đồ Thanh Ngang Trong Power BI

6.1 Chuẩn Bị Dữ Liệu

• Import dữ liệu từ Excel, CSV hoặc cơ sở dữ liệu.
• Đảm bảo có cột Category và cột Value.

6.2 Tạo Visual

1. Vào Report view → kéo Bar chart (Horizontal stacked bar chart) vào canvas.
2. Kéo Category vào Axis, Value vào Value.
3. Nếu muốn stacked, kéo thêm một trường vào Legend.

6.3 Tùy Chỉnh

• Format → Data colors: Đặt màu cho từng mục.
• Y-axis: Bật Category labels để hiển thị đầy đủ.
• X-axis: Đặt Start và End để cắt bớt khoảng trống.
• Data labels: Bật để hiển thị giá trị trên thanh.

6.4 Thêm Các Thành Phần Khác

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Nội Lực: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Tooltip: Thêm chi tiết như tỷ lệ phần trăm.
• Slicer: Cho phép người dùng lọc danh mục.
• Conditional formatting: Đánh dấu các giá trị vượt ngưỡng.

6.5 Xuất Báo Cáo

• Publish lên Power BI Service.
• Export thành PDF hoặc PowerPoint.

7. Các Nguyên Tắc Thiết Kế Đồ Họa (Data Visualization Best Practices)

7.1 Đơn Giản Hóa

• Tránh dùng quá nhiều màu sắc. Thông thường 2-3 màu là đủ.
• Loại bỏ các đường lưới (gridlines) không cần thiết.

7.2 Độ Đọc Dễ Dàng

• Đặt nhãn dữ liệu (data labels) nếu giá trị không quá chồng chập.
• Sử dụng font chữ rõ ràng, kích thước phù hợp (ít nhất 10pt cho trục).

7.3 Tỷ Lệ Chính Xác

• Đảm bảo trục hoành bắt đầu từ 0 (trừ khi có lý do đặc biệt) để tránh gây hiểu lầm.
• Nếu có giá trị âm, sử dụng màu sắc khác để phân biệt.

7.4 Sắp Xếp Thông Minh

• Giảm dần: Thông thường sắp xếp từ lớn đến nhỏ để người xem nhanh nắm được top.
• Theo thứ tự logic: Ví dụ: theo thời gian, địa lý.

7.5 Thông Tin Bổ Sung

• Thêm đường trung bình hoặc đường mục tiêu nếu cần.
• Cung cấp chú giải (legend) nếu biểu đồ có nhiều series.

8. Một Số Ứng Dụng Thực Tiễn

8.1 Phân Tích Doanh Thu Sản Phẩm

• Mục tiêu: Xác định sản phẩm bán chạy nhất.
• Cách thực hiện: Thu thập doanh thu theo sản phẩm, vẽ biểu đồ thanh ngang, sắp xếp giảm dần.

8.2 So Sánh Hiệu Suất Nhân Viên

• Mục tiêu: Đánh giá KPI của từng nhân viên.
• Lưu ý: Sử dụng màu xanh cho đạt mục tiêu, màu đỏ cho chưa đạt.

8.3 Đánh Giá Thời Gian Hoàn Thành Dự Án

• Mục tiêu: So sánh thời gian thực tế vs. dự kiến.
• Kỹ thuật: Vẽ stacked bar, một phần là dự kiến, phần còn lại là chênh lệch.

8.4 Phân Tích Thị Trường Địa Lý

• Mục tiêu: So sánh doanh số theo vùng.
• Cách: Sử dụng bản đồ kết hợp với biểu đồ thanh ngang để hiển thị chi tiết từng khu vực.

9. Các Vấn Đề Thường Gặp Và Cách Khắc Phục

Vấn đề	Nguyên nhân	Giải pháp
Nhãn danh mục bị cắt	Cột danh mục quá dài, trục y không đủ không gian	Tăng chiều cao biểu đồ, hoặc xoay nhãn (rotate)
Thanh quá mỏng khi có nhiều danh mục	Số lượng danh mục quá lớn	Tăng kích thước biểu đồ, hoặc sử dụng scrollable chart trong Power BI
Giá trị không hiển thị đúng	Định dạng số không đồng nhất	Định dạng lại cột giá trị thành số thực (float)
Màu sắc không đồng nhất	Thiết lập màu cho từng series riêng biệt	Sử dụng color palette thống nhất
Biểu đồ không cập nhật khi dữ liệu thay đổi	Dữ liệu nguồn không liên kết	Đảm bảo dynamic range trong Excel/Google Sheets hoặc sử dụng refresh trong Power BI

10. Tổng Kết

Biểu đồ thanh ngang là công cụ mạnh mẽ giúp truyền tải thông tin một cách trực quan, nhanh chóng và dễ hiểu. Từ việc chuẩn bị dữ liệu sạch sẽ, lựa chọn công cụ phù hợp (Excel, Google Sheets, Python, Power BI) cho đến việc áp dụng các nguyên tắc thiết kế, bạn có thể tạo ra những biểu đồ chuyên nghiệp, hỗ trợ quyết định kinh doanh và phân tích dữ liệu hiệu quả.

Những điểm quan trọng bạn cần ghi nhớ:
1. Chuẩn bị dữ liệu: Đảm bảo không trùng lặp, không thiếu giá trị và định dạng số đúng.
2. Chọn công cụ: Dựa vào độ phức tạp và mục tiêu (tương tác, tự động hoá, chia sẻ).
3. Sắp xếp và định dạng: Sắp xếp giảm dần, thêm nhãn dữ liệu, sử dụng màu sắc hợp lý.
4. Kiểm tra và tinh chỉnh: Đánh giá lại biểu đồ để tránh hiểu lầm (đặc biệt là trục bắt đầu không từ 0).
5. Lưu và chia sẻ: Xuất dưới dạng hình ảnh chất lượng cao hoặc nhúng vào báo cáo/dashboards.

Hy vọng bài viết này đã cung cấp cho bạn một hướng dẫn toàn diện, chi tiết và thực tiễn để vẽ biểu đồ thanh ngang trong mọi môi trường làm việc. Hãy áp dụng ngay các bước trên, thực hành và không ngừng cải tiến để nâng cao khả năng truyền đạt dữ liệu của mình. Chúc bạn thành công!
