Cách Vẽ Biểu Đồ Tuần Tự: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Biểu đồ tuần tự (Sequence Diagram) là một trong những công cụ quan trọng nhất trong lĩnh vực phân tích và thiết kế hệ thống phần mềm, đặc biệt là khi áp dụng mô hình UML (Unified Modeling Language). Nó giúp chúng ta mô tả cách các đối tượng (objects) hoặc thành phần (components) tương tác với nhau thông qua việc gửi và nhận thông điệp (messages) trong một kịch bản (scenario) nhất định. Khi được vẽ một cách chính xác, biểu đồ tuần tự không chỉ cung cấp cái nhìn tổng quan về luồng xử lý mà còn giúp phát hiện sớm các vấn đề tiềm ẩn như deadlock, race condition hay vi phạm quy tắc kinh doanh.

Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những khái niệm cơ bản nhất đến các kỹ thuật nâng cao, giúp bạn tự tin vẽ biểu đồ tuần tự cho bất kỳ dự án phần mềm nào. Chúng tôi sẽ trình bày:

1. Các thành phần cơ bản của biểu đồ tuần tự.
2. Quy tắc vẽ và các ký hiệu chuẩn.
3. Quy trình phân tích yêu cầu và chuyển đổi thành biểu đồ.
4. Các công cụ hỗ trợ vẽ biểu đồ tuần tự.
5. Một số mẫu biểu đồ thực tế trong các lĩnh vực khác nhau.
6. Các mẹo và lưu ý để tối ưu hoá biểu đồ.
7. Thực hành: ví dụ chi tiết một kịch bản đặt hàng trực tuyến.

Sau khi đọc xong, bạn sẽ nắm vững cách tạo ra một biểu đồ tuần tự rõ ràng, logic và dễ bảo trì.

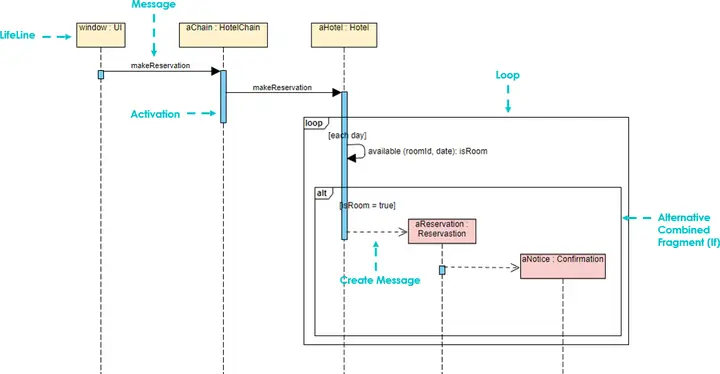

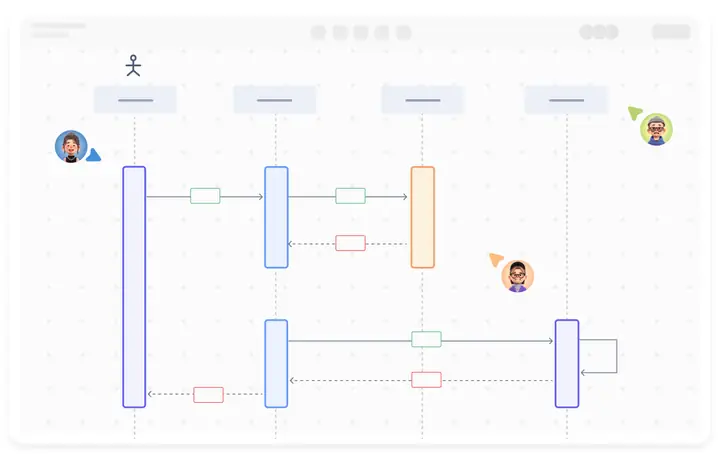

1. Thành Phần Cơ Bản Của Biểu Đồ Tuần Tự

1.1. Đối Tượng (Lifeline)

• Định nghĩa: Đối tượng (hoặc thực thể) trong hệ thống được biểu diễn bằng một cột thẳng đứng (vertical line) bắt đầu từ một hình chữ nhật (object box) ở trên cùng.
• Cách viết: TênĐốiTượng : Kiểu (ví dụ: User : Customer).

1.2. Thông Điệp (Message)

• Synchronous Message: Được biểu diễn bằng một mũi tên rắn (solid arrow) có đầu mũi tên đầy. Thể hiện việc gọi hàm và chờ trả về.
• Asynchronous Message: Được biểu diễn bằng một mũi tên rỗng (open arrow). Thể hiện việc gửi tin nhắn mà không đợi phản hồi ngay lập tức.
• Return Message: Đường gạch chấm (dashed line) từ đối tượng nhận về đối tượng gửi, thường có kèm theo giá trị trả về.

1.3. Activation Bar (Execution Specification)

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Trạng Thái: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Định nghĩa: Một hình chữ nhật mỏng (thường màu xanh hoặc xám) nằm trên lifeline, chỉ thời gian mà đối tượng đang thực hiện một hành động.
• Mối quan hệ: Activation bar thường xuất hiện khi một synchronous message được nhận.

1.4. Fragment (Khối điều kiện)

• Alt (Alternative): Biểu diễn các nhánh lựa chọn (if‑else). Được vẽ bằng một khung ngang có nhãn alt.
• Opt (Optional): Tương tự alt nhưng chỉ có một nhánh (if).
• Loop: Biểu diễn vòng lặp. Khung có nhãn loop và thường kèm theo điều kiện lặp.
• Par (Parallel): Biểu diễn các hoạt động thực hiện song song.
• Break: Đánh dấu một điểm dừng sớm trong một vòng lặp hoặc một đoạn logic.

1.5. Note (Ghi chú)

• Mục đích: Thêm thông tin giải thích, chú thích cho các phần của biểu đồ.
• Cách vẽ: Hình chữ nhật gạch chéo góc, có mũi tên chỉ tới đối tượng hoặc phần liên quan.

2. Quy Tắc Vẽ Và Ký Hiệu Chuẩn

Thành phần	Ký hiệu	Mô tả
Object box	Tên : Kiểu	Đặt ở đầu lifeline
Lifeline	Đường thẳng dọc	Đại diện cho thời gian tồn tại của đối tượng
Synchronous message	Mũi tên đầy	Gọi hàm đồng bộ
Asynchronous message	Mũi tên rỗng	Gửi tin nhắn không đồng bộ
Return message	Đường gạch chấm	Trả về giá trị
Activation bar	Hình chữ nhật mỏng	Thời gian thực thi
Alt fragment	Khung ngang, nhãn alt	Lựa chọn đa nhánh
Loop fragment	Khung ngang, nhãn loop	Vòng lặp
Par fragment	Khung ngang, nhãn par	Thực thi song song
Note	Hình chữ nhật gạch chéo	Ghi chú

2.1. Nguyên tắc sắp xếp thời gian

• Trên trục dọc, thời gian tăng dần từ trên xuống dưới.
• Các thông điệp xuất hiện trên activation bar của đối tượng gửi và kết thúc trên activation bar của đối tượng nhận.
• Khi một thông điệp đồng bộ được gửi, một activation bar mới xuất hiện trên lifeline nhận và kéo dài cho tới khi trả về.

2.2. Đặt tên thông điệp

• Sử dụng động từ ở dạng nguyên mẫu: login(), validateOrder(), sendEmail().
• Nếu có tham số, ghi rõ trong dấu ngoặc: createOrder(customerId, items).
• Tránh viết tắt không rõ ràng, vì biểu đồ thường được chia sẻ giữa các thành viên khác nhau.

2.3. Quy tắc về fragment

• Mỗi fragment phải có đầu và cuối rõ ràng bằng các đường phân cách ngang.
• Khi có nested fragment, các khung phải được vẽ lồng nhau, không chồng lên nhau.
• Đặt nhãn (alt, opt, loop, …) ở góc trên‑bên trái của khung.

2.4. Sử dụng note một cách hợp lý

• Đặt note gần đối tượng hoặc thông điệp cần giải thích.
• Tránh đặt quá nhiều note gây rối mắt, thay vào đó có thể tách biểu đồ thành nhiều diagram nhỏ hơn.

3. Quy Trình Phân Tích Yêu Cầu Và Chuyển Đổi Thành Biểu Đồ

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Trên Powerpoint: Hướng Dẫn Chi Tiết Từ A Đến Z

Bước 1: Thu thập kịch bản (scenario)

• Phỏng vấn người dùng, đọc tài liệu yêu cầu.
• Xác định đối tượng tham gia (User, System, Database, External Service,…).
• Lập danh sách các hành động quan trọng (login, add to cart, checkout,…).

Bước 2: Xác định luồng chính và các luồng phụ

• Luồng chính (happy path): Các bước thành công không có lỗi.
• Luồng phụ (exception flow): Các trường hợp lỗi, rollback, timeout.

Bước 3: Vẽ sơ đồ sơ khởi (draft)

• Bắt đầu bằng object box và lifeline.
• Vẽ các message theo thứ tự thời gian.
• Đánh dấu các activation bar khi cần.

Bước 4: Thêm fragment cho các điều kiện

• Nếu có if‑else, dùng alt.
• Nếu có vòng lặp, dùng loop.
• Nếu có giao dịch song song, dùng par.

Bước 5: Kiểm tra tính hợp lý

• Đảm bảo đường thời gian không bị chồng lấn.
• Kiểm tra độ dài activation bar hợp lý (không quá dài, không quá ngắn).
• Đảm bảo tên thông điệp phản ánh đúng hành động.

Bước 6: Đánh giá và tối ưu

• Loại bỏ các message không cần thiết (thông điệp nội bộ không ảnh hưởng đến luồng nghiệp vụ).
• Gộp các message liên tiếp có cùng đối tượng thành một compound message nếu muốn.
• Sử dụng note để giải thích các quyết định quan trọng.

Bước 7: Chia sẻ và nhận phản hồi

• Gửi bản vẽ cho developer, tester, business analyst.
• Thu thập ý kiến, chỉnh sửa cho đến khi mọi người đồng ý.

4. Công Cụ Hỗ Trợ Vẽ Biểu Đồ Tuần Tự

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Thanh Ngang: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Công cụ	Loại (Web/Desktop)	Ưu điểm	Nhược điểm
PlantUML	Web + Desktop (plugin)	Định dạng text, dễ version control, tích hợp CI/CD	Cần học cú pháp, không trực quan như drag‑and‑drop
draw.io (diagrams.net)	Web	Giao diện kéo‑thả, miễn phí, hỗ trợ lưu cloud	Không có tính năng tự động sinh code
StarUML	Desktop	Hỗ trợ UML đầy đủ, export PDF/PNG	Bản trả phí, giao diện hơi cồng kềnh
Visual Paradigm	Desktop + Web	Tích hợp nhiều loại diagram, hỗ trợ team collaboration	Giá cao, có thể quá mạnh cho dự án nhỏ
Enterprise Architect	Desktop	Công cụ mạnh mẽ cho kiến trúc doanh nghiệp	Đòi hỏi học tập lâu, chi phí cao
Lucidchart	Web	Giao diện hiện đại, chia sẻ dễ dàng	Giới hạn tính năng UML trong gói miễn phí

4.1. Ví dụ: Vẽ biểu đồ bằng PlantUML

@startuml
actor User
boundary WebUI
control OrderController
entity OrderDB User -> WebUI : submitOrder()
WebUI -> OrderController : createOrder(data)
activate OrderController
OrderController -> OrderDB : insert(order)
activate OrderDB
OrderDB --> OrderController : orderId
deactivate OrderDB
OrderController --> WebUI : orderCreated(orderId)
deactivate OrderController
WebUI --> User : confirm(orderId)
@enduml

Kết quả sẽ là một biểu đồ tuần tự chuẩn, có thể nhúng vào tài liệu Markdown hoặc GitHub README.

5. Mẫu Biểu Đồ Tuần Tự Trong Các Lĩnh Vực Thực Tế

5.1. Hệ thống Đặt Vé Máy Bay

• Actors: Passenger, BookingPortal, FlightService, PaymentGateway, NotificationService.
• Kịch bản: Passenger tìm chuyến bay → chọn ghế → thanh toán → nhận vé điện tử.
• Fragment: alt cho trường hợp thanh toán thành công / thất bại; loop cho việc kiểm tra tính khả dụng của nhiều chuyến bay.

5.2. Ứng dụng Ngân Hàng Di Động

• Actors: Customer, MobileApp, AuthServer, AccountService, TransactionService.
• Kịch bản: Transfer money → OTP verification → update balance → send push notification.
• Fragment: par cho việc đồng thời cập nhật tài khoản gửi và nhận; opt cho việc ghi log nếu có lỗi.

5.3. Hệ thống IoT Giám Sát Năng Lượng

• Actors: Sensor, EdgeGateway, CloudAnalytics, Dashboard.
• Kịch bản: Sensor gửi dữ liệu → EdgeGateway tiền xử lý → gửi lên cloud → phân tích → cập nhật dashboard.
• Fragment: loop cho việc gửi dữ liệu định kỳ; alt cho trường hợp dữ liệu bất thường.

6. Mẹo Và Lưu Ý Khi Vẽ Biểu Đồ Tuần Tự

1. Giữ độ đơn giản: Một biểu đồ nên mô tả một kịch bản duy nhất. Nếu quá phức tạp, hãy chia thành nhiều diagram.
2. Sử dụng màu sắc hợp lý: Khi công cụ cho phép, dùng màu để phân biệt các loại message (đồng bộ, bất đồng bộ) hoặc các luồng quan trọng.
3. Đặt tên ngắn gọn nhưng đầy đủ: Tránh quá dài gây rối mắt, nhưng cũng không nên quá mơ hồ.
4. Kiểm tra tính nhất quán: Đảm bảo tên đối tượng và phương thức trùng khớp với tài liệu thiết kế lớp (class diagram).
5. Đánh dấu thời gian thực tế (nếu cần): Có thể thêm comment như // 0.5s để chỉ thời gian dự kiến.
6. Sử dụng các công cụ version control: Khi dùng PlantUML, lưu file .puml trong Git để theo dõi thay đổi.
7. Kiểm thử: Một số công cụ như UML to Code có thể sinh code stub từ biểu đồ, giúp kiểm tra tính logic.
8. Đối với các hệ thống phân tán, luôn chú ý tới asynchronous messages và callback để tránh nhầm lẫn giữa đồng bộ và bất đồng bộ.
9. Không vẽ quá nhiều activation bar: Nếu một đối tượng chỉ thực hiện một hành động ngắn, có thể bỏ qua activation bar để biểu đồ gọn hơn.
10. Đánh dấu các boundary: Khi có sự giao tiếp giữa các sub‑system, sử dụng boundary để thể hiện ranh giới rõ ràng.

7. Thực Hành: Ví Dụ Chi Tiết Một Kịch Bản Đặt Hàng Trực Tuyến

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ So Sánh Chuẩn Nhất: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

7.1. Yêu cầu

• Người dùng (Customer) đăng nhập vào website.
• Duyệt sản phẩm, thêm vào giỏ hàng.
• Kiểm tra giỏ hàng, nhập địa chỉ giao hàng.
• Thanh toán qua cổng thanh toán (PaymentGateway).
• Hệ thống tạo đơn hàng, lưu vào cơ sở dữ liệu.
• Gửi email xác nhận và thông báo cho kho để chuẩn bị hàng.

7.2. Các Đối Tượng Tham Gia

Tên đối tượng	Kiểu
Customer	Actor
WebUI	Boundary
AuthController	Control
CartService	Control
OrderService	Control
PaymentGateway	External System
EmailService	Control
InventorySystem	External System
Database	Entity

7.3. Bước Vẽ

Bước 1: Đặt Object Box

actor Customer
boundary WebUI
control AuthController
control CartService
control OrderService
entity Database
boundary PaymentGateway
control EmailService
boundary InventorySystem

Bước 2: Vẽ luồng login (synchronous)

Customer -> WebUI : login(username, password)
activate WebUI
WebUI -> AuthController : authenticate(username, password)
activate AuthController
AuthController -> Database : queryUser(username)
activate Database
Database --> AuthController : UserRecord
deactivate Database
AuthController --> WebUI : token
deactivate AuthController
WebUI --> Customer : loginSuccess(token)
deactivate WebUI

Bước 3: Thêm sản phẩm vào giỏ hàng

Customer -> WebUI : addToCart(productId, qty)
activate WebUI
WebUI -> CartService : addItem(productId, qty)
activate CartService
CartService --> WebUI : cartUpdated()
deactivate CartService
WebUI --> Customer : showCart()
deactivate WebUI

Bước 4: Thanh toán (asynchronous với callback)

Customer -> WebUI : checkout(address)
activate WebUI
WebUI -> OrderService : createOrder(address)
activate OrderService
OrderService -> Database : insertOrder(orderData)
activate Database
Database --> OrderService : orderId
deactivate Database
OrderService -> PaymentGateway : requestPayment(orderId, amount)
activate PaymentGateway
PaymentGateway --> OrderService : paymentUrl
deactivate PaymentGateway
OrderService --> WebUI : redirectTo(paymentUrl)
deactivate OrderService
WebUI --> Customer : redirect(paymentUrl)
deactivate WebUI

Bước 5: Xử lý trả về từ PaymentGateway (asynchronous)

PaymentGateway -> OrderService : paymentResult(orderId, status)
activate OrderService
alt status == SUCCESS OrderService -> Database : updateOrderStatus(orderId, "PAID") activate Database Database --> OrderService : ok deactivate Database OrderService -> EmailService : sendConfirmation(orderId) activate EmailService EmailService -> Database : fetchOrderDetails(orderId) activate Database Database --> EmailService : orderDetails deactivate Database EmailService --> OrderService : emailSent deactivate EmailService OrderService -> InventorySystem : reserveStock(orderId) activate InventorySystem InventorySystem --> OrderService : stockReserved deactivate InventorySystem OrderService --> PaymentGateway : acknowledge()
else status == FAILURE OrderService -> Database : updateOrderStatus(orderId, "FAILED") activate Database Database --> OrderService : ok deactivate Database OrderService --> PaymentGateway : acknowledge()
end
deactivate OrderService

Bước 6: Hoàn thiện biểu đồ

• Thêm note cho các phần quan trọng như “Payment callback is asynchronous”.
• Đánh dấu loop nếu cho phép người dùng thử lại thanh toán khi thất bại.
• Đặt activation bar cho các service thực hiện công việc dài (Database, EmailService).

7.4. Đánh Giá Biểu Đồ

• Rõ ràng: Các actor và service được tách biệt rõ ràng, người đọc dễ hiểu luồng.
• Đúng thời gian: Các message đồng bộ và bất đồng bộ được phân biệt bằng mũi tên đầy và rỗng.
• Fragment: alt cho thành công / thất bại, có thể thêm opt cho việc gửi email khi chỉ có khi thanh toán thành công.
• Kích thước: Biểu đồ dài, có thể chia thành 2 phần: một cho login & add‑to‑cart, một cho checkout & payment.

8. Kết Luận

Việc vẽ biểu đồ tuần tự không chỉ là một hoạt động kỹ thuật mà còn là một nghệ thuật truyền đạt ý tưởng. Khi bạn nắm vững các thành phần, ký hiệu và quy tắc vẽ, đồng thời áp dụng quy trình phân tích chặt chẽ, bạn sẽ tạo ra những biểu đồ có giá trị thực tế cao:

• Giao tiếp: Giúp các bên liên quan (business analyst, developer, tester) hiểu chung về luồng nghiệp vụ.
• Phát hiện lỗi: Nhận diện sớm các vấn đề như deadlock, thiếu phản hồi, hoặc vi phạm quy tắc kinh doanh.
• Tài liệu hoá: Cung cấp tài liệu thiết kế chi tiết, hỗ trợ bảo trì và mở rộng hệ thống.
• Tự động hoá: Khi sử dụng công cụ như PlantUML, biểu đồ có thể chuyển thành code stub hoặc test scenario.

Hãy bắt đầu từ các kịch bản đơn giản, dần dần mở rộng sang các hệ thống phức tạp hơn. Đừng quên luôn kiểm tra, nhận phản hồi và cải tiến biểu đồ của mình. Khi áp dụng đúng cách, biểu đồ tuần tự sẽ trở thành một trong những công cụ không thể thiếu trong bộ công cụ của bất kỳ kiến trúc sư phần mềm nào.

Chúc bạn thành công trong việc tạo ra những biểu đồ tuần tự chất lượng và hiệu quả!
