Cách Vẽ Biểu Đồ Xương Cá (fishbone Diagram) – Hướng Dẫn Chi Tiết Từ A Đến Z

1. Giới thiệu chung về biểu đồ xương cá

Biểu đồ xương cá, còn được gọi là biểu đồ Ishikawa hoặc biểu đồ nguyên nhân‑kết quả, là một công cụ phân tích vấn đề rất hiệu quả trong quản lý chất lượng, cải tiến quy trình và giải quyết sự cố. Được phát triển bởi giáo sư Kaoru Ishikawa vào những năm 1960, biểu đồ này giúp chúng ta định hình và phân loại các nguyên nhân tiềm ẩn gây ra một vấn đề cụ thể, từ đó đưa ra các giải pháp phù hợp.

1.1. Lý do biểu đồ xương cá trở nên phổ biến

1. Trực quan: Hình ảnh “xương cá” giúp mọi người dễ dàng nắm bắt cấu trúc nguyên nhân‑kết quả mà không cần đọc quá nhiều văn bản.
2. Tổ chức suy nghĩ: Khi lập nhóm, mỗi thành viên có thể đóng góp ý tưởng, và các ý tưởng được sắp xếp một cách có hệ thống.
3. Tính toàn diện: Biểu đồ yêu cầu chúng ta xem xét tất cả các khía cạnh (người, máy móc, vật liệu, phương pháp, môi trường, đo lường…) – thường gọi là 6M (Man, Machine, Material, Method, Measurement, Mother Nature) trong ngành sản xuất, hoặc 4P (People, Process, Product, Policy) trong các lĩnh vực khác.
4. Hỗ trợ quyết định: Khi các nguyên nhân được liệt kê rõ ràng, việc ưu tiên giải quyết trở nên dễ dàng hơn.

1.2. Khi nào nên sử dụng biểu đồ xương cá?

• Khi một vấn đề đã xảy ra và cần tìm nguyên nhân gốc rễ (root cause analysis).
• Khi muốn đánh giá rủi ro trong một dự án mới.
• Khi cần cải tiến quy trình và muốn xác định các yếu tố có thể tối ưu hoá.
• Khi muốn đào tạo nhân viên về cách tư duy hệ thống và phân tích vấn đề.

2. Các thành phần cơ bản của biểu đồ xương cá

Thành phần	Mô tả
Đầu cá (Head)	Phần cuối cùng của biểu đồ, chứa vấn đề (Problem Statement) – thường được đặt ở bên phải.
Xương sống (Spine)	Đường thẳng đứng nối từ đầu cá về phía trái, đại diện cho chuỗi nguyên nhân‑kết quả.
Xương phụ (Bones)	Các đường ngang (hoặc chéo) xuất phát từ xương sống, đại diện cho các nhóm nguyên nhân chính (ví dụ: Người, Máy móc, Vật liệu…).
Chi tiết (Details)	Các nhánh con của xương phụ, mô tả các nguyên nhân cụ thể trong từng nhóm.

3. Quy trình vẽ biểu đồ xương cá – Bước‑bước chi tiết

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Tư Duy: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Bước 1: Xác định vấn đề và viết lên đầu cá

1. Mô tả ngắn gọn: Vấn đề cần được mô tả trong một câu ngắn (từ 5‑7 từ). Ví dụ: “Sản phẩm lỗi tỷ lệ 5%”.
2. Đặt ở phía cuối: Viết câu mô tả này ở đầu (phải) của biểu đồ, phía cuối xương sống.

Bước 2: Thành lập đội phân tích

• Số lượng: Từ 3‑7 người, bao gồm người có kiến thức chuyên môn và người trực tiếp liên quan tới vấn đề.
• Vai trò: Người dẫn dắt (facilitator), người ghi chép, các thành viên chuyên gia trong các lĩnh vực (nhân sự, kỹ thuật, quản lý,…).

Bước 3: Lựa chọn các nhóm nguyên nhân (xương phụ)

• Phương pháp 6M (Manufacturing): Man (Con người), Machine (Máy móc), Material (Vật liệu), Method (Phương pháp), Measurement (Đo lường), Mother Nature (Môi trường).
• Phương pháp 4P (Service/Business): People (Con người), Process (Quy trình), Product (Sản phẩm/Dịch vụ), Policy (Chính sách).
• Tùy chỉnh: Tùy vào lĩnh vực, có thể thêm các nhóm như “Technology”, “Finance”, “Customer”.

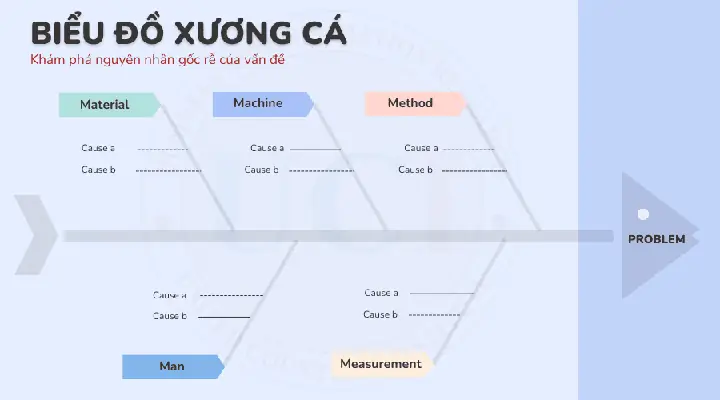

Bước 4: Vẽ xương sống và các xương phụ

1. Vẽ một đường ngang dài (xương sống) từ trái sang phải.
2. Vẽ các đường chéo hoặc ngang (xương phụ) xuất phát từ xương sống, mỗi đường đại diện cho một nhóm nguyên nhân đã chọn.
3. Ghi tên nhóm ở đầu mỗi xương phụ (ví dụ: “Man”, “Machine”).

Bước 5: Brainstorm các nguyên nhân chi tiết

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Tăng Trưởng: Hướng Dẫn Chi Tiết Từ A Đến Z

• Kỹ thuật “5 Whys”: Đối với mỗi nguyên nhân, hỏi “Tại sao?” ít nhất 5 lần để đào sâu tới gốc rễ.
• Sử dụng Post‑it: Ghi mỗi nguyên nhân lên một tờ giấy dán, dán lên các nhánh phù hợp.
• Không đánh giá: Trong giai đoạn này, không xét tính khả thi hay mức độ quan trọng – chỉ tập trung khai thác ý tưởng.

Bước 6: Sắp xếp và phân loại lại

• Nhóm lại các nguyên nhân tương tự dưới một nhánh chung.
• Đánh dấu các nguyên nhân có khả năng cao gây ra vấn đề (đánh dấu màu đỏ hoặc bôi đậm).

Bước 7: Xác định nguyên nhân gốc rễ (Root Cause)

• Phân tích: Dựa vào “5 Whys” hoặc các phương pháp phân tích khác (Pareto, Fault Tree) để xác định nguyên nhân gốc.
• Ưu tiên: Sử dụng ma trận ưu tiên (Impact vs. Effort) để quyết định nguyên nhân nào cần giải quyết trước.

Bước 8: Đề xuất giải pháp và lên kế hoạch hành động

• Lập danh sách giải pháp cho mỗi nguyên nhân gốc.
• Xác định người chịu trách nhiệm, thời gian thực hiện, nguồn lực cần thiết.
• Theo dõi: Thiết lập KPI hoặc chỉ số đo lường để theo dõi hiệu quả sau khi thực hiện.

Bước 9: Kiểm tra và cải tiến liên tục

• Đánh giá lại: Sau một khoảng thời gian (1‑2 tháng), kiểm tra xem vấn đề đã giảm hay chưa.
• Cập nhật biểu đồ: Nếu còn nguyên nhân mới xuất hiện, bổ sung vào biểu đồ và tiếp tục cải tiến.

4. Mẫu biểu đồ xương cá thực tế

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Tuần Tự: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

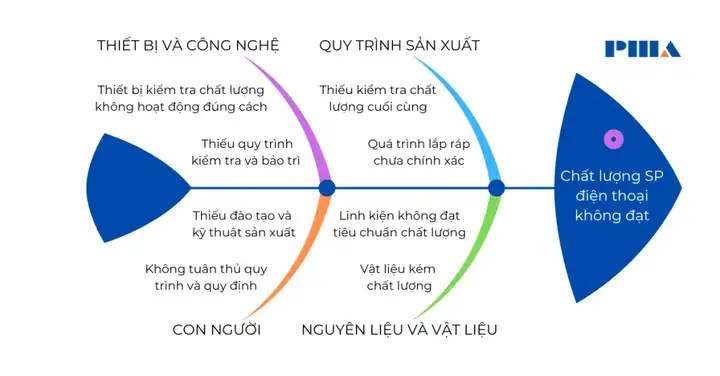

4.1. Ví dụ 1: Dây chuyền sản xuất – Lỗi hỏng sản phẩm

 LỖI HỎNG SẢN PHẨM (5%) ───────────────────────► ───────────────────────► ────────────────┐ Man ──► │ ──────► │ Machine ──► │ ──────► │ Material ──► │ ──────► │ Method ──► │ ──────► │ Measurement ──► │ ──────► │ Mother Nature ──► │ ───────────────────────►

• Man: Đào tạo không đầy đủ, thiếu kinh nghiệm, không tuân thủ quy trình.
• Machine: Bảo trì không định kỳ, máy móc cũ, lỗi phần mềm.
• Material: Nguyên liệu không đạt tiêu chuẩn, lưu trữ không đúng nhiệt độ.
• Method: Quy trình không chuẩn, thiếu kiểm soát.
• Measurement: Thiết bị đo lường không hiệu chuẩn.
• Mother Nature: Nhiệt độ, độ ẩm trong nhà máy không ổn định.

4.2. Ví dụ 2: Dịch vụ khách hàng – Thời gian phản hồi chậm

 THỜI GIAN PHẢN HỒI CHẬM ───────────────────────► ───────────────────────► ────────────────┐ People ──► │ ──────► │ Process ──► │ ──────► │ Product ──► │ ──────► │ Policy ──► │ ───────────────────────►

• People: Thiếu nhân viên, kỹ năng giao tiếp kém.
• Process: Quy trình phê duyệt lâu, không có tiêu chuẩn thời gian.
• Product: Hệ thống CRM lỗi thời, không tích hợp.
• Policy: Chính sách không khuyến khích phản hồi nhanh.

5. Các công cụ hỗ trợ vẽ biểu đồ xương cá

Công cụ	Loại	Ưu điểm	Nhược điểm
Microsoft Visio	Desktop	Đa dạng mẫu, tích hợp Office	Phải mua bản quyền
Lucidchart	Online	Hợp tác thời gian thực, kéo‑thả	Giới hạn tính năng free
Miro	Online Whiteboard	Thân thiện nhóm, hỗ trợ sticky notes	Không chuyên sâu cho diagram
Draw.io (diagrams.net)	Online/Offline	Miễn phí, tích hợp Google Drive	Giao diện hơi phức tạp cho người mới
Excel	Desktop	Đa số doanh nghiệp có sẵn	Không trực quan bằng công cụ chuyên dụng

5.1. Hướng dẫn nhanh vẽ biểu đồ trong Draw.io

1. Truy cập https://app.diagrams.net/.
2. Chọn “Blank Diagram”, đặt tên file.
3. Từ thanh công cụ “Shapes”, kéo một line (đường thẳng) làm xương sống.
4. Dùng connector để tạo các xương phụ, gán nhãn bằng text.
5. Thêm sticky notes cho các nguyên nhân chi tiết, kéo thả vào vị trí phù hợp.
6. Save dưới dạng PNG, PDF hoặc lưu trên Google Drive để chia sẻ.

6. Một số lưu ý khi sử dụng biểu đồ xương cá

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ Trạng Thái: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Không bỏ qua “Why”: Nếu chỉ liệt kê nguyên nhân bề mặt, sẽ không giải quyết được gốc rễ.
2. Đảm bảo tính khách quan: Tránh để cảm xúc cá nhân chi phối việc đưa ra nguyên nhân.
3. Giữ biểu đồ ngắn gọn: Quá nhiều nhánh sẽ làm mất tính trực quan.
4. Tham khảo dữ liệu thực tế: Số liệu thống kê, báo cáo sự cố sẽ tăng độ tin cậy.
5. Thực hiện theo chu kỳ PDCA (Plan‑Do‑Check‑Act): Biểu đồ là một phần của vòng cải tiến liên tục.

7. Ứng dụng biểu đồ xương cá trong các lĩnh vực khác nhau

Lĩnh vực	Mục tiêu	Ví dụ nguyên nhân
Sản xuất	Giảm lỗi sản phẩm, tăng năng suất	Máy móc cũ, nguyên liệu không chuẩn
Dịch vụ	Nâng cao mức độ hài lòng khách hàng	Thời gian chờ, kỹ năng nhân viên
Y tế	Giảm tỉ lệ nhiễm trùng bệnh viện	Vệ sinh không đủ, quy trình vô trùng
Giáo dục	Cải thiện kết quả học tập	Phương pháp giảng dạy, tài liệu không phù hợp
Công nghệ thông tin	Giảm downtime hệ thống	Lỗi phần mềm, cấu hình sai, thiếu backup
Logistics	Tối ưu thời gian giao hàng	Đường vận tải, tồn kho không đồng bộ

8. Thực hành: Bài tập tự tạo biểu đồ xương cá

Bài tập 1: Bạn là quản lý nhà máy bánh kẹo, tỷ lệ lỗi vỡ bánh tăng từ 2% lên 7% trong tháng vừa qua. Hãy tạo biểu đồ xương cá để tìm nguyên nhân và đề xuất giải pháp.

Bài tập 2: Trong một công ty phần mềm, khách hàng phản ánh thời gian phản hồi hỗ trợ kỹ thuật quá lâu (trung bình 48 giờ). Vẽ biểu đồ và xác định các nguyên nhân chính.

Bài tập 3: Trường đại học muốn giảm tỉ lệ sinh viên bỏ học trong năm đầu tiên. Hãy sử dụng biểu đồ xương cá để phân tích.

Hướng dẫn:
1. Xác định vấn đề và viết lên đầu cá.
2. Chọn nhóm nguyên nhân (6M hoặc 4P).
3. Brainstorm ít nhất 3‑4 nguyên nhân cho mỗi nhóm.
4. Áp dụng “5 Whys” để đào sâu.
5. Đánh dấu nguyên nhân gốc và đề xuất ít nhất 2 giải pháp cho mỗi nguyên nhân gốc.

9. Tổng kết

Biểu đồ xương cá không chỉ là một công cụ trực quan giúp chúng ta hình dung mối quan hệ giữa vấn đề và các nguyên nhân, mà còn là một phương pháp tư duy hệ thống giúp đội ngũ làm việc một cách hợp tác, sáng tạo và hiệu quả. Khi nắm vững quy trình vẽ và áp dụng đúng cách, bạn sẽ:

• Phát hiện nguyên nhân gốc rễ một cách nhanh chóng.
• Đưa ra giải pháp có tính khả thi và ưu tiên thực hiện.
• Cải thiện quy trình làm việc và chất lượng sản phẩm/dịch vụ.
• Tạo ra một văn hoá cải tiến liên tục trong tổ chức.

Hãy bắt đầu thực hành ngay hôm nay: chọn một vấn đề thực tế, tập hợp đội ngũ, và vẽ biểu đồ xương cá theo các bước đã nêu. Khi đã thành thạo, bạn sẽ nhận ra rằng việc giải quyết vấn đề trở nên đơn giản, có hệ thống và hiệu quả hơn bao giờ hết.

Chúc bạn thành công trong việc áp dụng biểu đồ xương cá và đạt được những cải tiến đáng kể trong công việc và cuộc sống!
