Cách Vẽ Cad Để Cắt Laser: Hướng Dẫn Chi Tiết Từ A Đến Z

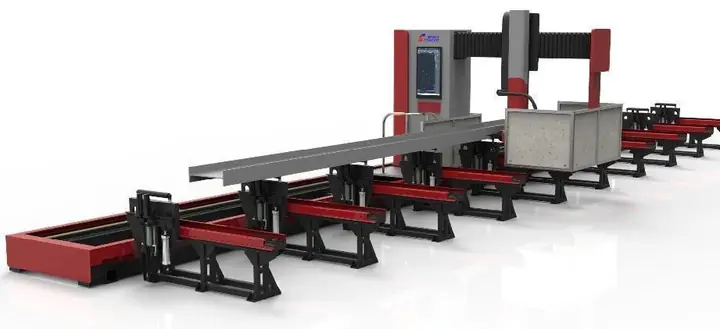

1. Giới thiệu chung về công nghệ cắt laser và vai trò của CAD

Cắt laser đã trở thành một trong những công nghệ gia công phổ biến nhất hiện nay, nhờ vào độ chính xác cao, tốc độ nhanh và khả năng cắt được nhiều loại vật liệu khác nhau như gỗ, acrylic, thép không gỉ, nhôm, vải, giấy… Để khai thác tối đa tiềm năng của máy cắt laser, việc chuẩn bị bản thiết kế chất lượng là yếu tố then chốt. Chính vì vậy, phần mềm CAD (Computer Aided Design – thiết kế hỗ trợ máy tính) đóng vai trò trung tâm trong quy trình từ khái niệm ý tưởng đến sản phẩm cuối cùng.

Trong bài viết này, chúng ta sẽ đi sâu vào cách vẽ CAD để cắt laser – từ lựa chọn phần mềm, thiết lập môi trường làm việc, tạo file vector, tối ưu hoá đường cắt, cho đến các lưu ý quan trọng khi xuất file sang máy cắt. Mục tiêu là cung cấp cho bạn một hướng dẫn chi tiết, dễ hiểu và thực tiễn, giúp bạn tự tin tạo ra những bản vẽ chuẩn chuẩn, giảm thiểu lỗi và tối ưu chi phí gia công.

2. Lựa chọn phần mềm CAD phù hợp cho cắt laser

2.1. Các phần mềm CAD phổ biến

Phần mềm	Đặc điểm	Độ phổ biến trong cắt laser	Giá
AutoCAD	Đa năng, chuẩn công nghiệp, hỗ trợ DWG/DXF	Rất cao, nhiều trung tâm gia công yêu cầu	Bản quyền
SolidWorks	Thiết kế 3D mạnh, tích hợp CAM	Thường dùng cho cắt 3D, không phổ biến cho 2D	Bản quyền
Fusion 360	CAD/CAM tích hợp, miễn phí cho cá nhân, doanh nghiệp nhỏ	Tốt cho dự án vừa và nhỏ	Miễn phí/ trả phí
LibreCAD	Mở nguồn, chỉ 2D	Thích hợp cho người mới, không quá phức tạp	Miễn phí
Inkscape	Vector 2D, xuất SVG	Thường dùng để chỉnh file cuối cùng	Miễn phí
CorelDRAW	Đồ họa vector, hỗ trợ laser	Được nhiều shop laser ưa chuộng	Bản quyền

Lưu ý: Đối với các dự án cắt laser 2D (cắt phẳng), phần mềm 2D như AutoCAD, LibreCAD, Inkscape hay CorelDRAW là đủ. Nếu bạn cần cắt 3D (cắt theo chiều sâu, khắc laser), các phần mềm 3D như Fusion 360, SolidWorks sẽ hữu ích hơn.

2.2. Tiêu chí lựa chọn

1. Khả năng xuất file định dạng máy cắt: DWG, DXF, SVG, AI, PDF… là các định dạng phổ biến. Đảm bảo phần mềm hỗ trợ xuất đúng định dạng.
2. Độ chính xác và khả năng kiểm soát độ dày đường line: Khi cắt laser, độ dày line quyết định loại công việc (cắt, khắc, chạm khắc). Phần mềm phải cho phép tùy chỉnh độ dày line một cách chi tiết.
3. Tính năng Layer (lớp): Giúp phân chia các loại công việc (cut, engrave, raster) trong cùng một file.
4. Cộng đồng hỗ trợ và tài liệu hướng dẫn: Đặc biệt quan trọng khi bạn mới bắt đầu.
5. Chi phí: Nếu là dự án cá nhân hoặc startup, phần mềm miễn phí hoặc giá rẻ là ưu tiên.

3. Chuẩn bị môi trường làm việc trong CAD

3.1. Đặt đơn vị đo lường

Có thể bạn quan tâm: Cách Vẽ Cad Cầu Thang: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Đơn vị chuẩn: Millimeter (mm) là đơn vị phổ biến nhất trong cắt laser, vì máy thường hoạt động theo mm. Trong AutoCAD, dùng lệnh UNITS → chọn Decimal và Millimeters.
• Kiểm tra lại: Đảm bảo mọi kích thước trong bản vẽ đều được nhập đúng đơn vị, tránh trường hợp khi xuất file kích thước bị thay đổi.

3.2. Thiết lập Layer (lớp)

Layer	Mô tả	Độ dày line	Màu	Mục đích
CUT	Đường cắt chính, cắt xuyên qua vật liệu	0.01 mm (hoặc 0.001”)	Đỏ	Máy cắt sẽ cắt theo đường này
ENGRAVE	Đường khắc (khắc bề mặt)	0.05 mm	Xanh dương	Máy khắc hoặc chạm khắc
RIP	Đường cắt dọc (cắt ra các mảnh lớn)	0.01 mm	Vàng	Tùy thuộc vào chiến lược cắt
TEXT	Văn bản, ký hiệu	0.03 mm	Đen	Thường dùng để đánh dấu, không cắt

• Lưu ý: Một số máy cắt laser dựa vào màu để phân biệt công việc. Vì vậy, việc đồng nhất màu và layer sẽ giảm thiểu lỗi khi truyền file.

3.3. Thiết lập tolerance (độ dung sai)

• Đối với vật liệu dày hoặc nhạy cảm, cần để tolerance trong thiết kế khoảng 0.1 – 0.2 mm, tránh hiện tượng “overcut” (cắt thừa) hoặc “undercut” (cắt thiếu).
• Trong AutoCAD, sử dụng lệnh OFFSET để tạo khoảng cách an toàn cho các chi tiết lắp ghép.

4. Các bước vẽ bản thiết kế CAD chuẩn cho cắt laser

4.1. Phân tích yêu cầu và tạo bản phác thảo

1. Xác định mục tiêu: Là cắt bộ khung, khắc logo, hay tạo mẫu trang trí?
2. Chọn vật liệu: Độ dày, loại (gỗ MDF 3mm, acrylic 5mm, thép 1mm…) sẽ ảnh hưởng tới tốc độ cắt và sức mạnh laser.
3. Đánh giá kích thước tối đa: Kiểm tra kích thước làm việc của máy (ví dụ 600mm x 900mm). Nếu thiết kế lớn hơn, cần chia thành nhiều phần (tách thành các block).

4.2. Vẽ các hình dạng cơ bản

• Hình chữ nhật, hình tròn, đa giác: Dùng các lệnh RECTANGLE, CIRCLE, POLYGON.
• Đường thẳng, đường cong: LINE, ARC, SPLINE. Đối với các đường cong mượt, nên sử dụng spline và sau đó flatten thành polyline (PEDIT → Convert to polyline).

4.3. Tạo chi tiết lắp ghép (joints)

• Tab và Slot: Thông dụng cho việc lắp ghép gỗ hoặc acrylic. Vẽ tab (rãnh) và slot (côn) đồng thời để đảm bảo khớp chính xác.
• Dòng chảy (Kerf Compensation): Giá trị kerf (độ dày đường cắt) phụ thuộc vào laser, thường từ 0.1 – 0.2 mm. Đối với các chi tiết khớp, cần bù kerf bằng cách offset nội/ngoài các đường.

Ví dụ: Đối với tab 5mm, nếu kerf = 0.15mm, offset tab nội 0.075mm và slot ngoại 0.075mm.

4.4. Thêm văn bản và logo

• Sử dụng lệnh TEXT hoặc MTEXT để tạo chữ. Khi xuất sang máy cắt, văn bản sẽ được chuyển thành đường vector.
• Đối với logo, nên nhập file vector (AI, EPS, SVG) và explode (giải nén) thành các đường line đơn.
• Đặt văn bản vào layer ENGRAVE và điều chỉnh độ dày line từ 0.03 – 0.05 mm.

4.5. Kiểm tra và dọn dẹp bản vẽ

1. Xóa các đối tượng thừa: Kiểm tra các line trùng, điểm không cần thiết (OVERKILL trong AutoCAD).
2. Kiểm tra khép kín các path: Đối với cắt, các đường phải tạo thành closed polyline để máy cắt hiểu là một khu vực nguyên khối.
3. Kiểm tra layer: Đảm bảo mọi đối tượng đã được phân lớp đúng.
4. Kiểm tra kích thước: Dùng lệnh MEASUREGEOM để đo lại các chi tiết quan trọng.

5. Tối ưu hoá file CAD cho máy cắt laser

Có thể bạn quan tâm: Cách Vẽ Cad Chuyên Nghiệp: Hướng Dẫn Toàn Diện Từ Cơ Bản Đến Nâng Cao

5.1. Giảm số lượng điểm (Simplify)

• Mỗi đường spline có thể có hàng trăm điểm, làm tăng thời gian xử lý. Sử dụng FIT hoặc Simplify để giảm số điểm mà không làm mất độ mượt quá mức.
• Trong Fusion 360, tính năng Simplify Sketch giúp tự động giảm số điểm.

5.2. Sắp xếp đường cắt (Path Optimization)

• Đối với máy cắt laser, việc sắp xếp thứ tự cắt ảnh hưởng tới thời gian và chất lượng (giảm hiện tượng cháy). Một số phần mềm CAM (như LightBurn, RDWorks) có chức năng order cut.
• Khi xuất file, có thể tạo guide path (đường dẫn nhanh) bằng cách vẽ một polyline bao quanh toàn bộ bản vẽ, giúp máy cắt bắt đầu từ vị trí cố định.

5.3. Sử dụng màu và độ dày line để phân biệt công việc

Màu	Độ dày	Công việc
Đỏ	0.01	Cut (cắt xuyên)
Xanh dương	0.05	Engrave (khắc)
Vàng	0.03	Raster (điểm ảnh)
Đen	0.02	Mark (đánh dấu)

Khi xuất sang máy, phần mềm điều khiển sẽ đọc màu và độ dày để quyết định công suất, tốc độ.

6. Xuất file từ CAD sang định dạng máy cắt

6.1. Định dạng DWG/DXF

• DWG: Định dạng gốc của AutoCAD, một số máy cắt (như Trotec) hỗ trợ trực tiếp.
• DXF: Định dạng mở, tương thích với hầu hết các phần mềm laser (LightBurn, LaserGRBL). Khi xuất DXF, chọn R12 (AutoCAD 12) để đảm bảo tương thích.

Cách xuất DXF trong AutoCAD:

1. SAVEAS → Chọn DXF → AutoCAD 2026 DXF (hoặc R12).
2. Kiểm tra trong Options → Export → Đảm bảo Preserve lineweights và Export as 2D.

6.2. Định dạng SVG

• Thích hợp cho các máy cắt dựa trên firmware GRBL hoặc Smoothieware (ví dụ: CNC laser dùng Arduino). Inkscape thường được dùng để chỉnh sửa SVG cuối cùng.
• Khi xuất SVG, cần convert text to paths để tránh lỗi font.

6.3. Định dạng PDF

Có thể bạn quan tâm: Cách Vẽ Cad Bằng Lip: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Một số máy cắt laser (đặc biệt là các dòng công nghiệp) cho phép nhập PDF. Đảm bảo PDF được lưu ở vector (không raster).
• Sử dụng Adobe Illustrator hoặc CorelDRAW để xuất PDF với thiết lập Preserve Illustrator Editing Capabilities tắt để giảm dung lượng.

7. Kiểm tra file trước khi gửi đến máy cắt

7.1. Sử dụng phần mềm mô phỏng (simulation)

• LightBurn: Cho phép nhập DWG/DXF/SVG, thiết lập công suất, tốc độ, và mô phỏng đường cắt. Kiểm tra xem có đường nào không khép kín hoặc giao nhau không mong muốn.
• LaserGRBL: Dễ dùng, hỗ trợ kiểm tra file G‑code cho máy laser Arduino.

7.2. Kiểm tra kerf và offset

• Trong phần mềm mô phỏng, bật Kerf Compensation để thấy ảnh hưởng thực tế.
• Nếu kerf chưa được bù đúng, quay lại CAD để chỉnh offset.

7.3. Kiểm tra độ dày line và màu

• Đảm bảo mọi line có độ dày chuẩn (0.01 mm cho cut, 0.05 mm cho engrave). Nếu máy cắt dựa vào màu, kiểm tra lại bảng màu.

8. Thực hành cắt laser: Các lưu ý trong quá trình gia công

8.1. Đặt vật liệu đúng vị trí

• Đặt vật liệu trên bàn cắt sao cho gốc tọa độ (0,0) của bản vẽ trùng với góc dưới bên trái (hoặc trung tâm tùy máy). Dùng jig hoặc tape để cố định vật liệu, tránh di chuyển khi máy hoạt động.

8.2. Điều chỉnh công suất và tốc độ

Vật liệu	Độ dày	Công suất (%)	Tốc độ (mm/s)	Lưu ý
MDF	3 mm	70	20	Dùng khí nén để giảm khói
Acrylic	5 mm	80	15	Thêm hỗ trợ làm mát nước nếu có
Thép không gỉ	1 mm	100	5	Dùng đầu kim loại, bảo vệ mắt
Vải	0.5 mm	30	30	Đặt vật liệu trên lớp giấy bảo vệ

• Thông thường, công suất cao + tốc độ chậm cho cắt sâu; công suất thấp + tốc độ nhanh cho khắc bề mặt.

8.3. Kiểm tra tiêu chuẩn an toàn

• Đội kính bảo hộ, găng tay chịu nhiệt.
• Đảm bảo hệ thống hút khói hoạt động tốt để tránh hạt bụi và khói ảnh hưởng tới mắt và máy.
• Đặt cảm biến an toàn (emergency stop) trong tầm dễ tiếp cận.

8.4. Sau khi cắt

Có thể bạn quan tâm: Cách Vẽ Cad Bằng Layout: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Để vật liệu nguội trước khi gỡ ra, tránh biến dạng.
• Dùng giấy nhám nhẹ để loại bỏ bavia (đối với gỗ, acrylic).
• Kiểm tra độ khít của các chi tiết lắp ghép. Nếu có chênh lệch >0.1 mm, cân nhắc điều chỉnh kerf trong bản vẽ và cắt lại.

9. Các lỗi thường gặp và cách khắc phục

Lỗi	Nguyên nhân	Cách khắc phục
Overcut (cắt thừa)	Kerf không được bù, tốc độ quá chậm, công suất quá cao	Bù kerf trong CAD (offset), giảm công suất hoặc tăng tốc độ
Undercut (cắt thiếu)	Độ dày line quá mỏng, tốc độ quá nhanh	Tăng độ dày line, giảm tốc độ, tăng công suất
Cháy bìa (burn marks)	Quá nhiều năng lượng, không có hút khói	Giảm công suất, bật hệ thống hút khói, dùng máy làm mát
Đứt dây laser	Tải quá lớn, dây nguồn kém	Kiểm tra nguồn điện, giảm chiều dài cắt liên tục
Vật liệu di chuyển	Không cố định đủ, rung máy	Dùng keo dính, kẹp hoặc băng dính mạnh
Đường cắt không khép kín	Đối tượng không tạo polyline, có khoảng trống	Kiểm tra bằng lệnh OVERKILL, BOUNDARY để phát hiện lỗ hổng
File không đọc được	Định dạng không tương thích	Chuyển đổi sang DXF R12 hoặc SVG, kiểm tra bằng phần mềm trung gian

10. Mẹo nâng cao để tối ưu quy trình

10.1. Sử dụng Parametric Design (thiết kế tham số)

• Trong Fusion 360 hoặc SolidWorks, tạo các parameter (độ dày, bán kính, khoảng cách) để nhanh chóng thay đổi kích thước mà không cần vẽ lại.
• Ví dụ: Đặt tab_width = 5mm, kerf = 0.15mm. Khi thay đổi tab_width, các chi tiết liên quan tự cập nhật.

10.2. Tự động tạo Nesting (sắp xếp bố cục)

• Khi cắt nhiều chi tiết trên một tấm vật liệu, dùng phần mềm NestFab, Deepnest hoặc tính năng Nesting trong LightBurn để tự động sắp xếp các chi tiết sao cho tối ưu diện tích, giảm lãng phí vật liệu.

10.3. Sử dụng Script/Automation để xuất file

• AutoLISP trong AutoCAD hoặc Python trong Fusion 360 có thể viết script tự động:
• Đặt độ dày line cho từng layer.
• Bù kerf tự động.
• Xuất file DXF/DWG với tên chuẩn (ví dụ: project_part1_cut.dxf).

10.4. Kiểm tra chất lượng laser bằng Test Cut

• Trước khi cắt toàn bộ, luôn thực hiện test cut trên một mảnh vật liệu cùng loại, độ dày. Kiểm tra:
• Độ chính xác kích thước.
• Độ sạch của cạnh.
• Mức độ cháy, bavia.

11. Ứng dụng thực tế: 5 dự án mẫu

11.1. Đèn treo acrylic 3D

• Vật liệu: Acrylic 5mm.
• Phần mềm: Fusion 360 → Sketch → Extrude (độ dày 5mm) → Export DXF.
• Chi tiết: Tạo các lỗ tròn 10mm, đường cắt chính dày 0.01 mm (layer CUT), khắc logo màu xanh dương 0.05 mm (layer ENGRAVE).
• Kết quả: Đèn có các mặt phẳng trong suốt, logo sắc nét, không bị bavia.

11.2. Hộp gỗ lắp ghép (tab‑slot)

• Vật liệu: MDF 3mm.
• Phần mềm: LibreCAD.
• Chi tiết: Tạo 4 mặt hộp, mỗi mặt có tab 5mm, slot 4.85mm (bù kerf 0.15mm). Dùng OFFSET để bù kerf.
• Kết quả: Hộp ghép chắc chắn, không cần keo.

11.3. Thiết kế logo kim loại (khắc laser)

• Vật liệu: Thép không gỉ 1mm.
• Phần mềm: CorelDRAW.
• Chi tiết: Đặt logo vector lên layer ENGRAVE, độ dày line 0.05 mm, màu xanh dương.
• Cài đặt máy: Công suất 100%, tốc độ 5 mm/s, dùng khí nén để làm mát.
• Kết quả: Logo khắc sâu, độ tương phản cao.

11.4. Thiết kế bảng hiệu nhựa PVC

• Vật liệu: PVC 2mm.
• Phần mềm: Inkscape.
• Chi tiết: Chữ “OPEN” dạng vector, layer CUT cho viền, layer ENGRAVE cho chữ.
• Kết quả: Bảng hiệu có viền cắt sạch, chữ khắc rõ ràng, không bị chảy nhựa.

11.5. Đồ trang trí giấy (laser cutting art)

• Vật liệu: Giấy kraft 200gsm.
• Phần mềm: AutoCAD.
• Chi tiết: Tạo mẫu hoa lá, sử dụng polyline đóng, xuất DXF.
• Kết quả: Các mẫu giấy cắt tinh tế, không rách.

12. Tổng kết và lời khuyên cuối cùng

Việc vẽ CAD chuẩn cho cắt laser không chỉ là công việc đồ họa đơn thuần; nó đòi hỏi hiểu biết sâu rộng về vật liệu, máy móc, và các thông số kỹ thuật như kerf, công suất, tốc độ. Khi áp dụng các bước sau một cách có hệ thống, bạn sẽ:

1. Tiết kiệm thời gian – giảm số lần thử và lỗi.
2. Tiết kiệm chi phí – tối ưu sử dụng vật liệu và giảm lãng phí năng lượng.
3. Nâng cao chất lượng sản phẩm – các chi tiết khớp chính xác, cạnh cắt sạch, khắc rõ nét.
4. Mở rộng khả năng sáng tạo – nhờ vào tính năng parametric, nesting và automation, bạn có thể thực hiện các dự án phức tạp hơn mà không tốn quá nhiều công sức.

Những điểm cần nhớ

• Chọn phần mềm phù hợp với nhu cầu và ngân sách.
• Thiết lập đúng đơn vị, layer và độ dày line ngay từ đầu.
• Bù kerf và kiểm tra độ khép kín của các đường cắt.
• Xuất file ở định dạng tương thích (DXF R12, SVG, PDF vector) và luôn kiểm tra bằng phần mềm mô phỏng.
• Thực hiện test cut trước khi cắt hàng loạt.
• Luôn tuân thủ an toàn: bảo hộ mắt, hút khói, kiểm tra nguồn điện.

Bằng cách nắm vững quy trình này, bạn sẽ nhanh chóng trở thành một “master” trong việc thiết kế CAD cho cắt laser, sẵn sàng đáp ứng mọi yêu cầu từ sản phẩm mẫu, quà tặng cá nhân đến dây chuyền sản xuất công nghiệp. Chúc bạn thành công và sáng tạo không ngừng!
