Cách Vẽ Cad Chuyên Nghiệp: Hướng Dẫn Toàn Diện Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Trong thời đại công nghệ số, phần mềm CAD (Computer Aided Design) đã trở thành công cụ không thể thiếu đối với các kiến trúc sư, kỹ sư, nhà thiết kế nội thất và cả những người đam mê sáng tạo. Tuy nhiên, để biến một ý tưởng thành bản vẽ kỹ thuật chuẩn xác, thẩm mỹ và đáp ứng yêu cầu kỹ thuật, người dùng cần nắm vững cách vẽ CAD chuyên nghiệp. Bài viết dưới đây sẽ cung cấp một lộ trình chi tiết, từ những kiến thức cơ bản, các thao tác thường dùng, đến các mẹo tối ưu hoá quy trình làm việc, giúp bạn nâng cao năng lực vẽ CAD và tạo ra những bản vẽ chất lượng cao.

1. Hiểu Rõ Về Phần Mềm CAD

1.1. Các Loại Phần Mềm CAD Phổ Biến

Phần mềm	Lĩnh vực sử dụng	Đặc điểm nổi bật
AutoCAD	Kiến trúc, cơ khí, điện, dân dụng	Đa năng, hỗ trợ 2D/3D, cộng đồng lớn
SolidWorks	Cơ khí, thiết kế sản phẩm	Mô hình 3D mạnh mẽ, tính năng mô phỏng
Revit	Kiến trúc, MEP, BIM	Quản lý thông tin xây dựng, mô hình hoá toàn bộ công trình
SketchUp	Kiến trúc, nội thất, cảnh quan	Giao diện thân thiện, nhanh chóng tạo mô hình
CATIA	Hàng không, ô tô	Khả năng thiết kế phức tạp, tính năng surface mạnh

1.2. Lựa Chọn Phần Mềm Phù Hợp

• Mục tiêu công việc: Nếu bạn chuyên vẽ bản vẽ 2D kỹ thuật, AutoCAD là lựa chọn tối ưu. Đối với mô hình 3D chi tiết và phân tích, SolidWorks hoặc CATIA sẽ phù hợp hơn.
• Ngân sách: Một số phần mềm có phí bản quyền cao (AutoCAD, SolidWorks), trong khi SketchUp có phiên bản miễn phí cho người dùng cá nhân.
• Môi trường làm việc: Nếu công ty bạn đã sử dụng một nền tảng cụ thể, việc học và áp dụng phần mềm đó sẽ giảm thiểu chi phí đào tạo và tương thích file.

2. Chuẩn Bị Trước Khi Vẽ

Có thể bạn quan tâm: Cách Vẽ Cad Bằng Lip: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

2.1. Thu Thập Yêu Cầu và Thông Số Kỹ Thuật

• Bản vẽ tham chiếu: Đọc kỹ bản vẽ gốc, tiêu chuẩn thiết kế, quy chuẩn kỹ thuật.
• Mục tiêu thiết kế: Xác định chức năng, tải trọng, vật liệu, tiêu chuẩn an toàn.
• Thông tin địa lý: Nếu là bản vẽ kiến trúc, cần có bản đồ địa hình, tọa độ địa lý.

2.2. Thiết Lập Môi Trường Làm Việc

1. Cài đặt đơn vị đo: Vào Options > User Preferences > Units để chọn mm, cm, in tùy dự án.
2. Thiết lập layer (lớp): Tạo các layer cho từng loại đối tượng (tường, cửa, ống dẫn, chú giải…) với màu sắc và kiểu nét khác nhau.
3. Định dạng khổ giấy: Chọn khổ giấy chuẩn (A0, A1, A2…) hoặc tùy chỉnh theo yêu cầu.
4. Thiết lập template (mẫu): Lưu các thiết lập layer, style, block thường dùng vào một file template để tái sử dụng.

2.3. Quản Lý File và Thư Mục

• Cấu trúc thư mục: Project > 01_Drawing > 02_Reference > 03_Export.
• Tên file chuẩn: ProjectName_Discipline_DrawingNumber_Revision.dwg.
• Sao lưu tự động: Bật tính năng AutoSave và lưu bản sao ở thư mục backup.

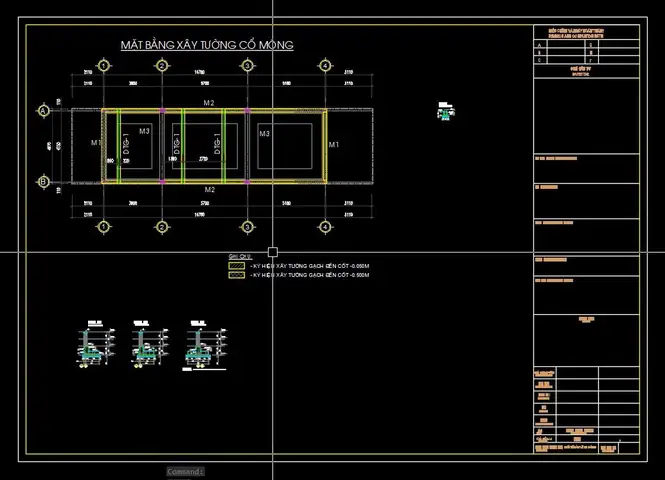

3. Kỹ Thuật Vẽ 2D Cơ Bản

3.1. Các Lệnh Cơ Bản

Lệnh	Mô tả	Phím tắt
LINE	Vẽ đường thẳng	L
CIRCLE	Vẽ vòng tròn	C
ARC	Vẽ cung tròn	A
RECTANGLE	Vẽ hình chữ nhật	REC
POLYLINE	Vẽ đa giác liên tục	PL
OFFSET	Tạo bản sao dịch chuyển	O
TRIM	Cắt bỏ phần thừa	TR
EXTEND	Mở rộng tới đối tượng	EX
DIMLINEAR	Đánh dấu kích thước thẳng	DLI
TEXT	Ghi chú văn bản	T

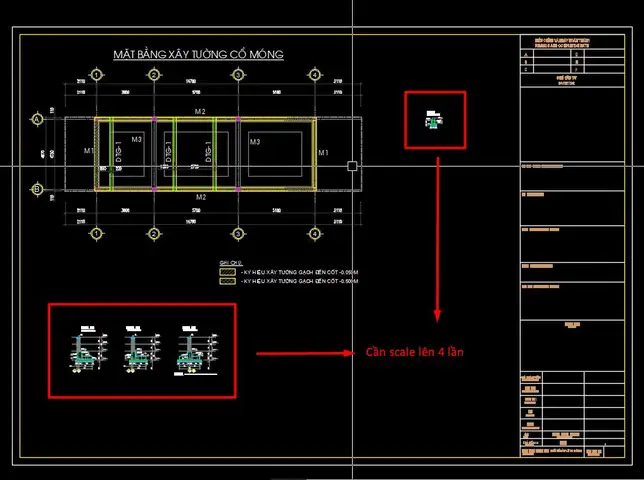

3.2. Thực Hành Vẽ Kế Hoạch Tầng (Floor Plan)

Có thể bạn quan tâm: Cách Vẽ Cad Bằng Layout: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Vẽ tường ngoại vi: Dùng RECTANGLE hoặc POLYLINE, áp dụng OFFSET để tạo dày tường (thường 200-300mm).
2. Chia phòng: Sử dụng LINE hoặc OFFSET để tạo vách ngăn.
3. Thêm cửa và cửa sổ: Dùng block chuẩn (được lưu trong thư mục Blocks). Chèn bằng lệnh INSERT.
4. Đánh dấu kích thước: DIMLINEAR cho kích thước tổng, DIMRADIUS cho bán kính cửa sổ tròn.
5. Ghi chú và chú giải: MTEXT cho chú giải chi tiết, LEADER để chỉ dẫn.

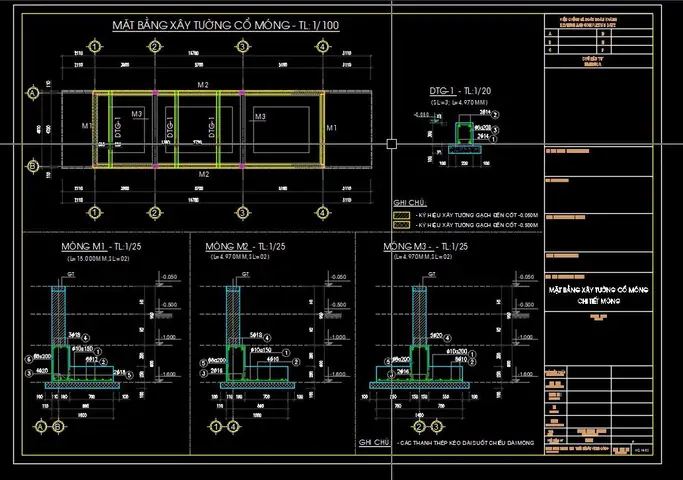

3.3. Tạo Block và Dynamic Block

• Block thông thường: Chọn đối tượng → BLOCK → Đặt tên, lưu vào thư mục block.
• Dynamic Block: Cho phép thay đổi tham số (độ dài, góc) mà không cần tạo nhiều block riêng. Thực hiện qua BLOCK EDITOR, tạo Parameters và Actions.

3.4. Sử Dụng Layer Đúng Cách

• Màu sắc: Dùng màu tương phản để dễ nhận biết (ví dụ: tường đen, cửa xanh, ống nước đỏ).
• Kiểu nét: Nét liền cho kiến trúc, nét đứt cho chú giải.
• Độ nét: Đặt độ dày nét (lineweight) để bản vẽ in rõ ràng.

4. Kỹ Thuật Vẽ 3D

4.1. Cơ Bản Về Mô Hình 3D trong AutoCAD

1. Bật không gian 3D: VIEWCUBE hoặc SWIVEL.
2. Lệnh tạo khối: BOX, SPHERE, CYLINDER, TORUS.
3. Extrude (đùn): Chuyển 2D thành 3D bằng cách kéo dài đối tượng (lệnh EXTRUDE).
4. Revolve (quay): Tạo hình tròn xoay quanh trục (lệnh REVOLVE).

4.2. Mô Hình Hóa Kiến Trúc

• Tường: Vẽ đường 2D, dùng EXTRUDE với độ cao tường.
• Mái: Sử dụng ROOF (có trong Revit) hoặc tạo bằng EXTRUDE + SLICE.
• Cửa sổ/ Cửa ra vào: Tạo block 3D, chèn và dùng SUBTRACT để cắt lỗ.

4.3. Rendering và Visualization

Có thể bạn quan tâm: Cách Vẽ Cad Bản 2026: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Material: Gán vật liệu (vật liệu gỗ, bê tông) qua MATERIALS palette.
• Lighting: Thêm nguồn sáng (sun, point light) để mô phỏng ánh sáng thực.
• Render: Dùng RENDER hoặc plugin như V-Ray để xuất hình ảnh chất lượng cao.

5. Tối Ưu Hóa Quy Trình Làm Việc

5.1. Sử Dụng Lệnh Macro và Script

• Macro: Ghi lại chuỗi lệnh thường dùng (ví dụ: tạo layer + đặt màu) → CUI → Keyboard Shortcuts → Macro.
• Script: Viết file .scr chứa các lệnh để tự động thực hiện nhiều bước.

5.2. Áp Dụng Xref (External Reference)

• Mục đích: Gắn các bản vẽ phụ (mặt bằng, mặt cắt) vào bản vẽ chính mà không cần sao chép.
• Cách thực hiện: XATTACH → Chọn file → Đặt vị trí và scale.

5.3. Kiểm Tra Lỗi (Audit & Purge)

• PURGE: Loại bỏ các block, layer không dùng để giảm dung lượng file.
• AUDIT: Kiểm tra lỗi hình học, sửa chữa tự động.

5.4. Đặt Quy Trình Review

1. Kiểm tra kích thước: Sử dụng DIMREASSOCIATE để cập nhật kích thước khi thay đổi.
2. Kiểm tra layer: Đảm bảo không có đối tượng nằm sai layer.
3. Kiểm tra chuẩn bản vẽ: Đối chiếu với tiêu chuẩn ISO, ANSI, VN2000.

6. Các Mẹo Nâng Cao Để Vẽ CAD Chuyên Nghiệp

Có thể bạn quan tâm: Cách Vẽ Cad 3d 2007: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

6.1. Sử Dụng Lệnh Parametric (AutoCAD 202x)

• Parametric Constraints: Áp dụng ràng buộc kích thước và góc để giữ mô hình luôn đúng khi thay đổi.

6.2. Tích Hợp BIM (Building Information Modeling)

• Revit: Tạo mô hình 3D đồng thời lưu trữ thông tin vật liệu, khối lượng.
• Navisworks: Kiểm tra xung đột (clash detection) giữa hệ thống cơ điện, ống nước.

6.3. Tự Động Hoá Bản Vẽ Bằng LISP

• LISP Routine: Viết hàm LISP để tạo nhanh các chi tiết như trụ, dầm, cầu thang.
• Ví dụ: (defun c:CreateBeam (/ p1 p2) (setq p1 (getpoint "\nChọn điểm đầu") p2 (getpoint "\nChọn điểm cuối")) (command "LINE" p1 p2 "") (command "OFFSET" "150" "L") )

6.4. Quản Lý Thông Tin Thông Qua Data Extraction

• Data Extraction: Tạo bảng liệt kê khối lượng, chi phí dựa trên thuộc tính block.
• Export: Xuất ra Excel để báo cáo nhanh.

6.5. Sử Dụng Cloud Collaboration

• AutoCAD 360 / Autodesk Docs: Lưu trữ, chia sẻ, bình luận trực tuyến.
• Version Control: Theo dõi các phiên bản, khôi phục nhanh khi cần.

7. Thực Hành Dự Án Thực Tế

7.1. Dự Án: Thiết Kế Văn Phòng 100m²

1. Thu thập yêu cầu: 3 phòng họp, 1 khu vực lễ tân, 2 khu làm việc mở.
2. Lập bản vẽ mặt bằng: Sử dụng RECTANGLE + OFFSET tạo tường, chèn block cửa, cửa sổ.
3. Thêm hệ thống điện: Tạo layer “Electric”, dùng LINE và block đèn, ổ cắm.
4. Mô hình 3D: Extrude tường, tạo trần, thêm nội thất 3D từ thư viện.
5. Render: Gán vật liệu gỗ, kính, ánh sáng tự nhiên, xuất hình ảnh 4k.
6. Báo cáo khối lượng: Dùng Data Extraction lấy diện tích tường, số lượng cửa, tính toán vật liệu.

7.2. Đánh Giá và Cải Tiến

• Kiểm tra: Đảm bảo các kích thước thực tế khớp với bản vẽ.
• Phản hồi khách hàng: Sử dụng bản render để thuyết trình, nhận ý kiến sửa đổi.
• Cập nhật: Dùng XREF để thay đổi bản vẽ mặt bằng mà không ảnh hưởng tới bản vẽ tổng thể.

8. Kết Luận

Việc vẽ CAD chuyên nghiệp không chỉ đòi hỏi kỹ năng thao tác phần mềm mà còn cần hiểu sâu về quy trình thiết kế, tiêu chuẩn kỹ thuật và khả năng tối ưu hoá quy trình làm việc. Từ việc chuẩn bị môi trường, thiết lập layer, sử dụng block, tới việc áp dụng các công cụ nâng cao như parametric, BIM, script hay cloud collaboration, mỗi bước đều góp phần tạo nên một bản vẽ chất lượng, giảm thiểu lỗi và tăng năng suất.

Hãy áp dụng những kiến thức và mẹo thực tiễn ở trên vào dự án thực tế của bạn. Khi đã thành thạo, bạn sẽ cảm nhận được sức mạnh của CAD – công cụ biến ý tưởng thành hiện thực một cách nhanh chóng, chính xác và chuyên nghiệp. Chúc bạn thành công trong hành trình chinh phục thế giới thiết kế bằng CAD!
