Cách Vẽ Cam Trong Solidworks: Hướng Dẫn Chi Tiết Từ A Đến Z

Giới thiệu chung

Cam là một trong những bộ phận quan trọng trong cơ khí, được sử dụng rộng rãi trong các hệ thống truyền động, máy móc công nghiệp, ô tô, và nhiều ứng dụng khác. Việc thiết kế cam chính xác, hiệu quả không chỉ giúp cải thiện hiệu suất hoạt động của máy mà còn giảm thiểu hao mòn, tiếng ồn và chi phí bảo trì. SolidWorks, với tính năng mạnh mẽ trong mô hình 3D và khả năng tạo các đường cong phức tạp, là công cụ lý tưởng để thiết kế cam.

Trong bài viết này, chúng ta sẽ đi sâu vào quy trình vẽ cam trong SolidWorks, bao gồm:

1. Hiểu rõ các loại cam và nguyên lý hoạt động.
2. Chuẩn bị dữ liệu thiết kế (profile cam, thông số kỹ thuật).
3. Sử dụng công cụ Sketch và Curve để tạo profile cam.
4. Tạo bề mặt cam (Surface) hoặc khối (Solid) theo yêu cầu.
5. Thêm các chi tiết phụ trợ (hub, bearing, trục).
6. Kiểm tra mô phỏng chuyển động (Motion Study) để xác nhận hình dạng cam.
7. Xuất bản bản vẽ kỹ thuật (Drawing) và chuẩn bị file sản xuất (STL, STEP).

Bài viết sẽ cung cấp hướng dẫn chi tiết từng bước, kèm theo các mẹo, lưu ý và một số ví dụ thực tế để bạn có thể áp dụng ngay vào dự án của mình.

1. Kiến Thức Cơ Bản Về Cam

1.1. Định Nghĩa Cam

Cam là một bộ phận quay có bề mặt ngoài (profile) được thiết kế đặc biệt để chuyển đổi chuyển động quay thành chuyển động tịnh tiến hoặc dao động của một bộ phận tiếp xúc (follower). Cam thường được ghép với trục quay và có thể có nhiều dạng: cam trụ (cylindrical cam), cam đĩa (disc cam), cam conic (cylindrical conical cam)…

1.2. Các Loại Cam Phổ Biến

Loại cam	Đặc điểm	Ứng dụng
Cam trụ	Bề mặt cam nằm trên một trục trụ, thường có profile dạng tròn	Máy in, bộ truyền động
Cam đĩa	Profile cam nằm trên mặt phẳng đĩa, có thể là dạng lồi hoặc lõm	Động cơ ô tô, máy công cụ
Cam conic	Bề mặt cam có dạng nón, dùng cho các ứng dụng cần thay đổi tốc độ truyền động	Hệ thống truyền động đa tốc độ
Cam biên độ (offset cam)	Profile cam không đồng trục với trục quay, tạo ra độ lệch	Máy cắt CNC, máy dập

1.3. Thông Số Kỹ Thuật Cơ Bản

Có thể bạn quan tâm: Cách Vẽ Cad Xây Dựng: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• R (bán kính cơ sở): Bán kính trục hoặc trục trung tâm của cam.
• h (độ cao lift): Khoảng cách follower di chuyển lên (hoặc xuống) khi cam quay một vòng.
• β (góc quay): Góc mà cam phải quay để hoàn thành một chu kỳ lift.
• θ (góc mở): Góc mà follower bắt đầu di chuyển.
• φ (góc đóng): Góc mà follower kết thúc di chuyển.

Hiểu rõ các thông số này sẽ giúp bạn xác định profile cam một cách chính xác trong SolidWorks.

2. Chuẩn Bị Dữ Liệu Thiết Kế

2.1. Thu Thập Yêu Cầu

• Mục đích sử dụng: Lift, dwell, rapid rise, rapid fall?
• Tốc độ quay: RPM hoặc rad/s.
• Áp lực tải: Lực tác động lên follower.
• Vật liệu cam: Thép, nhôm, nhựa chịu lực, …

2.2. Xác Định Profile Cam

Có hai cách phổ biến:

1. Dùng công thức toán học (đối với cam cơ bản như sinusoidal, cycloidal, parabolic).
2. Dùng dữ liệu đồ thị (được cung cấp bởi nhà sản xuất hoặc đo thực tế).

Trong SolidWorks, bạn có thể nhập các điểm (X, Y) hoặc sử dụng hàm Equation Curve để tạo profile một cách chính xác.

2.3. Lập Bảng Thông Số

Thông số	Giá trị	Đơn vị
R (bán kính cơ sở)	30	mm
h (độ cao lift)	12	mm
β (góc quay)	180	độ
Tốc độ quay	1500	rpm
Vật liệu	Thép C45	–

3. Bắt Đầu Vẽ Cam Trong SolidWorks

3.1. Tạo File Mới

Có thể bạn quan tâm: Cách Vẽ Cad Nhanh Nhất: Bí Quyết, Kỹ Thuật Và Công Cụ Hỗ Trợ Hiệu Quả

1. Mở SolidWorks → File > New > Part.
2. Đặt tên file, ví dụ: Cam_Disck.sldprt.

3.2. Vẽ Sketch Cơ Sở

1. Chọn Plane (Mặt phẳng) Front Plane để tạo sketch.
2. Vào Sketch > Circle, vẽ một vòng tròn có bán kính R (30 mm).
3. Đánh dấu Center Point và Diameter để dễ dàng chỉnh sửa sau.

3.3. Tạo Profile Cam

3.3.1. Sử Dụng Equation Curve

Nếu bạn muốn profile dựa trên công thức lift‑vs‑angle, thực hiện:

1. Insert > Curve > Equation Curve.
2. Nhập phương trình:
3. X = R + h (1 – cos(θ))
4. Y = h sin(θ)
5. θ thay bằng (2PIt), trong đó t chạy từ 0 đến 1 (đại diện cho 0‑360°).
6. Xác định t bằng cách tạo Parameter trong Equations: t = #i/100 (i = 0…100).

3.3.2. Dùng Sketch Points

Nếu bạn có bảng dữ liệu (θ, lift), thực hiện:

1. Insert > Sketch > Point.
2. Nhập các điểm vào Sketch bằng cách Right‑click > Add Points → Import Points → chọn file CSV.
3. Kết nối các điểm bằng Spline: Sketch > Spline, chọn các point đã nhập.

3.4. Hoàn thiện Profile

• Trim các phần thừa bằng công cụ Trim Entities.
• Đảm bảo profile là closed loop (đóng kín).
• Kiểm tra bằng Evaluate > Check Sketch for Errors.

4. Tạo Bề Mặt Cam

4.1. Phương Pháp Sweep (Quét)

Nếu cam có dạng trụ (cylindrical cam) và profile được vẽ trên mặt phẳng XY:

1. Create a second sketch trên Right Plane (hoặc Plane khác) để vẽ đường trục (center line).
2. Insert > Sweep > Boss‑Sweep.
3. Chọn Profile (profile cam) và Path (đường trục).
4. Xác định Direction và Twist (nếu cần).

4.2. Phương Pháp Extrude (Đùn)

Đối với cam đĩa:

1. Select the closed profile.
2. Features > Extruded Boss/Base.
3. Nhập Thickness (độ dày cam, ví dụ 10 mm).

4.3. Phương Pháp Loft (Nối Đa Đồ Thị)

Nếu cam có profile thay đổi dọc theo chiều dài (cam conic hoặc cam biến dạng):

1. Vẽ hai hoặc nhiều profile trên các plane khác nhau (ví dụ Front Plane và Top Plane).
2. Insert > Lofted Boss/Base.
3. Chọn các profile và guide curves nếu cần.

5. Thêm Các Thành Phần Hỗ Trợ

Có thể bạn quan tâm: Cách Vẽ Cad Để Cắt Laser: Hướng Dẫn Chi Tiết Từ A Đến Z

5.1. Hub (Bộ Trục)

1. Sketch một vòng tròn mới trên mặt Front Plane, bán kính Rhub (ví dụ 15 mm).
2. Extrude lên hub thickness (ví dụ 20 mm).
3. Mate hub với cam bằng Coincident (trục trung tâm) và Concentric (trục quay).

5.2. Bearing (Vòng Bi)

1. Vẽ two concentric circles trên một plane để tạo bore và outer diameter.
2. Extrude Cut để tạo lỗ cho trục và Extruded Boss cho phần vòng bi.
3. Sử dụng Mate để gắn bearing vào hub.

5.3. Trục (Shaft)

1. Sketch một vòng tròn trên Right Plane, bán kính Rshaft (ví dụ 10 mm).
2. Extrude độ dài Lshaft (ví dụ 80 mm).
3. Mate trục vào hub bằng Concentric và Coincident.

6. Kiểm Tra Mô Phỏng Chuyển Động (Motion Study)

6.1. Thiết Lập Motion Study

1. Motion Study Tab → New Motion Study → Chọn Animation hoặc Motion Analysis.
2. Thêm Motor vào trục cam: Motor > Angular Velocity, nhập tốc độ (1500 rpm).

6.2. Thêm Follower

1. Create a new part cho follower (ví dụ: roller follower).
2. Gắn Mate Contact giữa follower và bề mặt cam.
3. Đặt Force hoặc Torque nếu cần.

6.3. Chạy Mô Phỏng

Có thể bạn quan tâm: Cách Vẽ Cad Cầu Thang: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Play để xem follower di chuyển theo profile cam.
• Kiểm tra lift, velocity, acceleration bằng công cụ Plot Results.

Nếu có interference hoặc over‑travel, chỉnh sửa profile cam (sửa spline, thay đổi tham số) và lặp lại quá trình.

7. Hoàn Thiện Bản Vẽ Kỹ Thuật

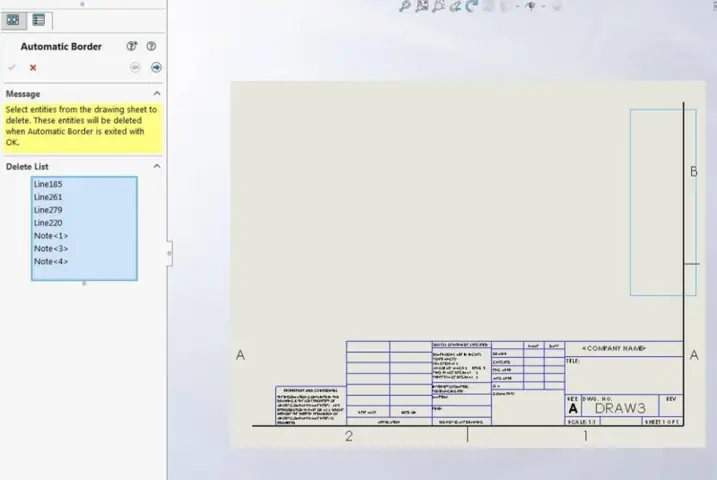

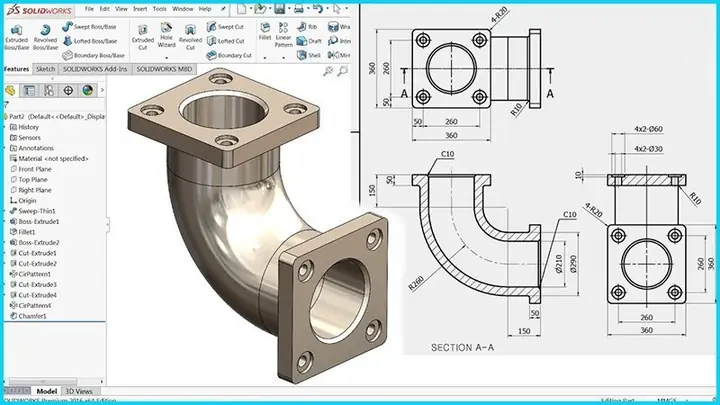

7.1. Tạo Drawing

1. File > Make Drawing from Part/Assembly.
2. Chọn Sheet Format (A4, A3).
3. Kéo các view: Front, Top, Isometric.

7.2. Đánh Dấu Kích Thước

• Smart Dimension để đo R, h, thickness, hub diameter.
• Thêm tolerance và surface finish nếu cần.

7.3. Ghi Chú và Bảng Thông Số

• Notes: Ghi chú vật liệu, nhiệt độ làm việc, quy trình xử lý bề mặt (đánh bóng, cắt gọt).
• Bill of Materials (BOM) nếu cam là một phần của assembly lớn.

7.4. Xuất File CAD

• File > Save As → chọn STEP AP203/214, IGES, hoặc STL (cho in 3D).
• Đặt tên file chuẩn (ví dụ: CAM_DISC_R30_H12.STEP).

8. Mẹo Và Lưu Ý Khi Vẽ Cam Trong SolidWorks

Mẹo	Mô tả
Sử dụng Reference Geometry	Tạo Axis và Planes để giữ tính đồng trục và dễ dàng chỉnh sửa.
Parametric Design	Định nghĩa các thông số (R, h, thickness) trong Equations → thay đổi một lần, toàn bộ mô hình tự cập nhật.
FeatureScope	Khi làm việc với cam phức tạp, bật FeatureScope để xem nhanh các feature ảnh hưởng đến profile.
Check for Interference	Sử dụng Interference Detection trong Assembly để phát hiện va chạm giữa cam và các bộ phận khác.
Use Configurations	Tạo nhiều cấu hình cam (độ cao lift khác nhau) trong cùng một part để so sánh nhanh.
Simulation (CFD/FEA)	Nếu cam chịu tải lớn, thực hiện Static Simulation để kiểm tra ứng suất và độ biến dạng.
Export Sketch to DXF/DWG	Khi có profile cam từ bản vẽ giấy, dùng Save As DXF → Import vào SolidWorks để tái sử dụng.
Keyboard Shortcuts	Sử dụng phím tắt: S để mở Shortcut Bar, Ctrl + Q để rebuild toàn bộ model.

9. Ví Dụ Thực Tế: Thiết Kế Cam Đĩa Cho Máy In 3D

9.1. Yêu Cầu

• Lift: 8 mm
• Angle: 120° cho phần lift, 240° dwell
• Material: Nhôm 6061
• Speed: 3000 rpm

9.2. Quy Trình

1. Tạo sketch vòng tròn R = 25 mm.
2. Nhập dữ liệu lift‑vs‑angle (CSV) → Spline.
3. Extrude 5 mm để tạo cam đĩa.
4. Thêm hub R = 10 mm, thickness = 10 mm.
5. Motion Study: Thiết lập motor 3000 rpm, follower roller. Kiểm tra lift 8 mm trong 120°.
6. Kiểm tra stress bằng Static Simulation → Đảm bảo von Mises < 150 MPa.
7. Export file STEP cho nhà máy CNC gia công.

Kết quả: Cam đáp ứng yêu cầu lift, không có hiện tượng “over‑shoot” và stress trong giới hạn cho nhôm 6061.

10. Kết luận

Việc vẽ cam trong SolidWorks không chỉ là một thao tác kỹ thuật mà còn là quá trình tối ưu hoá thiết kế dựa trên các yêu cầu thực tế. Bằng cách:

• Hiểu rõ nguyên lý cam và các thông số kỹ thuật,
• Chuẩn bị dữ liệu (công thức hoặc bảng điểm),
• Sử dụng công cụ Sketch, Curve, Sweep/Extrude/Loft một cách linh hoạt,
• Thêm các thành phần phụ trợ như hub, bearing, trục,
• Kiểm tra mô phỏng chuyển động và phân tích ứng suất,

Bạn sẽ tạo ra một mô hình cam chính xác, đáp ứng yêu cầu về độ bền, độ chính xác và khả năng sản xuất. SolidWorks cung cấp một môi trường parametric mạnh mẽ, giúp bạn dễ dàng thay đổi các tham số thiết kế và tái sử dụng mô hình cho các dự án khác nhau.

Hy vọng bài viết này đã cung cấp cho bạn một hướng dẫn toàn diện, chi tiết và thực tiễn để vẽ cam trong SolidWorks. Hãy áp dụng các bước trên vào dự án của mình, và đừng ngại thử nghiệm các phương pháp mới để nâng cao hiệu quả thiết kế. Chúc bạn thành công!
