Cách Vẽ Cao Trình Cad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về cao trình trong CAD

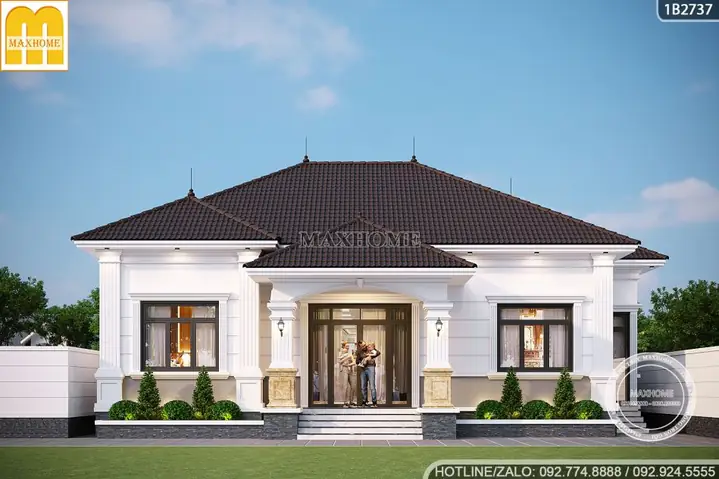

Cao trình (tiếng Anh: elevation) là một trong ba dạng bản vẽ kỹ thuật cơ bản trong thiết kế kiến trúc và xây dựng, bên cạnh bản mặt bằng (plan) và bản cắt (section). Cao trình thể hiện hình ảnh mặt đứng của công trình, giúp người xem nắm bắt được hình dáng, tỷ lệ, vật liệu và các chi tiết kiến trúc một cách trực quan. Khi làm việc với phần mềm CAD (Computer‑Aided Design) như AutoCAD, SolidWorks, Revit hay SketchUp, việc vẽ cao trình không chỉ là việc “vẽ bức tường” mà còn là quá trình tích hợp dữ liệu, chuẩn hoá lớp (layer), áp dụng các quy tắc vẽ và sử dụng các công cụ hỗ trợ để tạo ra bản vẽ chuẩn, dễ đọc và đáp ứng yêu cầu của các tiêu chuẩn thiết kế.

Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, bước‑bước để vẽ cao trình trong môi trường CAD, từ việc chuẩn bị bản vẽ, thiết lập môi trường làm việc, tạo các đối tượng cơ bản, cho tới các kỹ thuật nâng cao như chèn khung cửa sổ, biểu tượng vật liệu, tạo bảng chú giải và xuất bản vẽ sang định dạng PDF hoặc DWG chuẩn. Dù bạn là sinh viên kiến trúc mới bắt đầu, kỹ sư thiết kế muốn củng cố kỹ năng, hay nhà thầu cần bản vẽ chi tiết cho thi công, bài viết này đều cung cấp giá trị thực tiễn.

Lưu ý: Các bước dưới đây được viết dựa trên AutoCAD 2026 – phiên bản CAD phổ biến nhất hiện nay. Tuy nhiên, hầu hết các nguyên tắc và công cụ đều có tương đồng trong các phần mềm CAD khác (SolidWorks, BricsCAD, DraftSight…).

2. Chuẩn bị trước khi vẽ cao trình

2.1. Thu thập tài liệu và dữ liệu dự án

Có thể bạn quan tâm: Cách Vẽ Cánh Hoa Sen: Hướng Dẫn Từng Bước Để Tạo Ra Những Bức Tranh Đẹp Và Đầy Ý Nghĩa

1. Bản mặt bằng (Plan) và bản cắt (Section): Cao trình không tồn tại độc lập; nó dựa vào các bản vẽ khác để xác định vị trí, chiều cao, và các chi tiết cắt ngang. Đảm bảo bạn đã có bản mặt bằng và bản cắt chính xác.
2. Bản vẽ tham khảo: Nếu dự án đã có bản vẽ cũ hoặc bản vẽ mẫu, tải chúng lên để so sánh và kiểm tra tính nhất quán.
3. Tham số kỹ thuật: Chiều cao trần, độ dày tường, kích thước cửa sổ, cửa ra vào, các vật liệu (gạch, đá, kính…), các tiêu chuẩn địa phương (VD: tiêu chuẩn VNI, TCVN …).

2.2. Thiết lập môi trường AutoCAD

Thiết lập	Mô tả	Giá trị đề xuất
Units (đơn vị)	Đặt đơn vị đo (mm, cm, m).	mm hoặc m tùy dự án.
Limits	Giới hạn khu vực vẽ, giúp tránh vẽ ra ngoài.	0,0 – 5000,5000 (mm) cho nhà ở.
Grid & Snap	Kích hoạt lưới và chụp để vẽ chính xác.	Grid 10mm, Snap 5mm.
Layers	Tạo các lớp cho tường, cửa, cửa sổ, ghi chú, kích thước.	0_T_Wall, 0_T_Door, 0_T_Window, 0_T_Dim, 0_T_Text.
Text Style	Định dạng chữ (phông, kích thước).	Font: Arial, Height: 2.5mm.
Dimension Style	Định dạng kích thước (đường nét, mũi tên).	Mặc định hoặc tạo Dim_CaoTrinh.
Plot Style	Định dạng in (màu sắc, độ dày).	Monochrome.ctb hoặc Color.ctb.

Bạn có thể lưu các thiết lập này thành template (.dwt) để sử dụng cho các dự án tiếp theo, tiết kiệm thời gian.

3. Các bước vẽ cao trình cơ bản

3.1. Nhập hoặc tạo bản mặt bằng làm nền

1. Mở bản vẽ mặt bằng (File → Open) hoặc chèn (Insert → Block) nếu bản mặt bằng được lưu dưới dạng block.
2. Đặt vị trí sao cho mặt bằng nằm ở tầng 0 (ground floor). Đảm bảo các lớp mặt bằng (0_Plan) không hiển thị khi vẽ cao trình để tránh nhiễu.

3.2. Xác định vị trí cao trình

• Chọn một mặt tường cần vẽ cao trình (ví dụ: mặt Bắc của tòa nhà).
• Sử dụng lệnh XLINE (construction line) để tạo một đường thẳng dọc (vertical) tại vị trí tường, làm reference line cho cao trình.

3.3. Vẽ các thành phần tường

Có thể bạn quan tâm: Cách Vẽ Canh Tuyết Rơi Đẹp Như Thực Tế: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

1. Tường chịu lực: Dùng lệnh RECTANGLE hoặc POLYLINE để vẽ khung tường, nhập độ dày tường (ví dụ: 300mm). Gán lớp 0_T_Wall.
2. Tường ngăn: Thực hiện tương tự, nhưng độ dày có thể thay đổi (150mm, 200mm…).

3.4. Thêm cửa và cửa sổ

3.4.1. Dùng block chuẩn

• Chuẩn bị block: Tạo block cho cửa và cửa sổ (ví dụ: Door_900x2100, Window_1200x1500). Đặt điểm chèn (insertion point) tại góc trái dưới của khung.
• Chèn block: Lệnh INSERT, đặt tại vị trí cần thiết trên tường. Sử dụng Scale để điều chỉnh kích thước nếu cần.

3.4.2. Vẽ thủ công

• Cửa: Dùng LINE hoặc RECTANGLE để vẽ khung cửa, sau đó chèn chi tiết tay nắm (CIRCLE + TRIM).
• Cửa sổ: Vẽ khung bằng RECTANGLE, tạo lưới (grid) bằng ARRAY hoặc LINE đa đoạn.

3.5. Vẽ mái và chi tiết kiến trúc

• Mái dốc: Dùng POLYLINE để vẽ đường mái, áp dụng HATCH để tô màu vật liệu (gạch, ngói…).
• Chi tiết trang trí: Sử dụng HATCH với pattern thích hợp (ví dụ: BRICK, STONE), hoặc vẽ tay bằng LINE và ARC.

3.6. Ghi chú và kích thước

1. Kích thước: Dùng DIMLINEAR cho chiều cao tường, DIMANGULAR cho góc mái, DIMALIGNED cho chiều dài cửa sổ. Đảm bảo các kích thước nằm trên lớp 0_T_Dim.
2. Chú thích: Lệnh TEXT hoặc MTEXT để ghi tên tòa nhà, hướng (N, S, E, W), và các thông tin quan trọng (ví dụ: “Mặt Bắc – 12m chiều cao”).

3.7. Kiểm tra và hoàn thiện

• Kiểm tra lớp (layer): Đảm bảo mọi đối tượng đã được gán đúng lớp.
• Kiểm tra độ dày đường nét: Sử dụng PROPERTIES → Lineweight để thiết lập độ dày (0.25mm cho tường, 0.5mm cho kích thước).
• Kiểm tra lỗi vẽ: Dùng OVERKILL để loại bỏ các đối tượng trùng lặp, PURGE để xóa block không dùng.

4. Kỹ thuật nâng cao trong vẽ cao trình CAD

Có thể bạn quan tâm: Cách Vẽ Cánh Hoa Tuyết Đẹp Và Chi Tiết: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

4.1. Sử dụng Dynamic Blocks

Dynamic blocks cho phép thay đổi kích thước, vị trí, hoặc trạng thái (mở/đóng) của cửa, cửa sổ mà không cần tạo lại block mới. Các bước:

1. Tạo block: BLOCK → vẽ cấu trúc cửa.
2. Mở Block Editor: BEDIT.
3. Thêm Parameter: Linear Parameter cho chiều cao, Lookup Parameter cho loại cửa.
4. Gán Action: Stretch cho độ cao, Visibility cho các chi tiết phụ.
5. Lưu và sử dụng: INSERT → chọn dynamic block, nhập giá trị.

4.2. Áp dụng Xrefs (External References)

Khi dự án lớn, mỗi tầng hoặc mỗi mặt cao trình có thể được lưu dưới dạng file DWG riêng và chèn vào bản vẽ tổng (XREF). Lợi ích:

• Cập nhật tự động: Khi thay đổi file Xref, bản vẽ chính tự động cập nhật.
• Quản lý phiên bản: Dễ dàng theo dõi thay đổi.

Cách thực hiện:

XATTACH → Browse → Chọn file → Insert at (0,0) → OK

Sau khi chèn, bạn có thể clipping Xref để chỉ hiển thị phần cao trình cần thiết.

4.3. Tạo bảng chú giải vật liệu (Material Schedule)

1. Tạo bảng (Table): TABLE → chọn style Standard.
2. Thêm cột: Material, Thickness, Finish.
3. Liên kết với đối tượng: Sử dụng Data Extraction (DATAEXTRACTION) để trích xuất thông tin từ các block (cửa, cửa sổ) đã gán thuộc tính (ATTDEF).

Kết quả là một bảng tự động cập nhật khi bạn thay đổi thuộc tính của các block.

4.4. Sử dụng LISP hoặc Script để tự động hoá

Có thể bạn quan tâm: Cách Vẽ Camlock Trên Autocad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Ví dụ: Tạo một script để vẽ nhanh một bức tường 10m với độ dày 300mm và chèn cửa chuẩn 900×2100 ở vị trí 3m.

(defun c:WallWithDoor () (command "_.RECTANGLE" "0,0" "10000,300") (command "_.INSERT" "Door_900x2100" "3000,0" "1" "1" "0") (princ)
)

Lưu file .lsp và tải trong AutoCAD (APPLOAD). Gọi lệnh WallWithDoor để thực hiện.

4.5. Render nhanh trong AutoCAD

• Sử dụng Visual Styles: 3DORBIT → VISUALSTYLES → Chọn Conceptual hoặc Realistic.
• Áp dụng Material: MATBALLOON → Gán vật liệu (brick, glass) cho các mặt.
• Render: RENDER → Thiết lập ánh sáng và môi trường.

Mặc dù CAD không chuyên render, nhưng việc tạo preview giúp khách hàng hình dung nhanh hơn.

5. Xuất bản vẽ cao trình chuẩn

5.1. Định dạng DWG và DWF

• DWG: Định dạng gốc, bảo toàn mọi layer, block và thuộc tính.
• DWF: Định dạng nhẹ, thích hợp để chia sẻ, bảo vệ nội dung (không cho sửa).

5.2. Lập bảng in (Layout)

1. Tạo Layout: Layout1 → Page Setup Manager.
2. Chọn khổ giấy: A1 (841 x 594 mm) hoặc A2 tùy yêu cầu.
3. Chọn Plotter: DWG To PDF.pc3 để xuất PDF.
4. Đặt viewport: MVIEW, căn chỉnh để hiển thị toàn bộ cao trình, thiết lập scale (1:100, 1:50…).
5. Áp dụng Plot Style Table: Monochrome.ctb cho bản in kỹ thuật, Color.ctb cho bản trình bày.

5.3. Kiểm tra PDF cuối cùng

• Kiểm tra độ đọc: Mở PDF, kiểm tra kích thước, độ nét, các chú thích.
• Kiểm tra bảo mật: Nếu cần, đặt mật khẩu mở PDF (Acrobat → Protect).

6. Lưu ý quan trọng và các lỗi thường gặp

Lỗi	Nguyên nhân	Cách khắc phục
Kích thước sai	Đơn vị không đồng nhất (mm vs m)	Kiểm tra UNITS và chuyển đổi.
Layer bị ẩn	Quên bật layer 0_T_Door	Mở Layer Properties Manager, bật lại.
Block không hiển thị	Block không được tải (XREF lỗi)	Kiểm tra đường dẫn, dùng XREF → Reload.
Chiều cao tường không đồng nhất	Không dùng ALIGN khi sao chép	Sử dụng ALIGN hoặc COPY + BASEPOINT.
Kích thước bị tràn	Đặt DIMSTYLE không phù hợp	Tạo hoặc chỉnh sửa DIMSTYLE để phù hợp.

7. Tổng kết

Việc vẽ cao trình CAD không chỉ là một công việc kỹ thuật mà còn là nghệ thuật truyền tải ý tưởng thiết kế một cách chính xác và thẩm mỹ. Từ việc chuẩn bị dữ liệu, thiết lập môi trường làm việc, vẽ các thành phần cơ bản, cho tới các kỹ thuật nâng cao như dynamic blocks, Xrefs, script tự động hoá và render nhanh, mỗi bước đều đóng góp vào chất lượng cuối cùng của bản vẽ.

Hãy nhớ:

1. Chuẩn hoá layer và style ngay từ đầu để tránh rối khi dự án lớn.
2. Tận dụng các công cụ tự động (dynamic blocks, data extraction) để giảm thiểu công việc lặp lại.
3. Kiểm tra kỹ lưỡng trước khi xuất bản, đảm bảo mọi thông tin đều đúng và đầy đủ.
4. Lưu template và script cá nhân để tái sử dụng trong các dự án tương lai.

Hy vọng qua bài viết này, bạn đã nắm vững quy trình vẽ cao trình trong CAD và có thể áp dụng ngay vào thực tiễn. Chúc bạn thành công trong mọi dự án thiết kế!
