Cách Vẽ Cột Tròn Trong Revit: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về cột tròn trong Revit

Revit là một trong những phần mềm BIM (Building Information Modeling) mạnh mẽ nhất hiện nay, cho phép kiến trúc sư, kỹ sư kết cấu và các nhà thiết kế xây dựng mô hình 3D chi tiết và chính xác. Trong số các yếu tố cấu trúc, cột tròn (Round Column) luôn chiếm một vị trí quan trọng, đặc biệt trong các công trình có kiến trúc hiện đại, công nghiệp hoặc các dự án có yêu cầu tính thẩm mỹ cao. Việc biết cách tạo, chỉnh sửa và quản lý cột tròn trong Revit không chỉ giúp tăng tốc độ thiết kế mà còn giảm thiểu sai sót trong quá trình thi công.

Bài viết dưới đây sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ các bước cơ bản nhất cho người mới bắt đầu cho đến các kỹ thuật nâng cao dành cho người dùng có kinh nghiệm. Bạn sẽ học được:

• Cài đặt và chuẩn bị môi trường làm việc.
• Tạo family (họa tiết) cột tròn cơ bản.
• Áp dụng cột tròn vào dự án.
• Thay đổi kích thước, thuộc tính và tham chiếu.
• Sử dụng các công cụ nâng cao như “Structural Column” và “Family Types”.
• Tối ưu hoá thông số để đáp ứng các tiêu chuẩn kỹ thuật và quy chuẩn xây dựng.

Hãy cùng bắt đầu hành trình khám phá cách vẽ cột tròn Revit nhé!

2. Chuẩn bị môi trường làm việc

2.1. Cài đặt Revit và các Add‑ins cần thiết

1. Cài đặt Revit: Đảm bảo bạn đang sử dụng phiên bản Revit mới nhất (tối thiểu Revit 2026) để tận dụng các tính năng mới và hỗ trợ tốt hơn cho family cột tròn.
2. Kiểm tra các Add‑ins: Một số add‑ins như BIM 360, Revit Extensions hay Family Creator có thể giúp tạo family nhanh hơn. Đối với cột tròn, Revit Extensions cung cấp các công cụ tạo geometry phức tạp.
3. Thiết lập Template: Sử dụng template “Construction” hoặc “Structural” để có sẵn các loại vật liệu và thông số kỹ thuật.

2.2. Đặt Units (đơn vị đo)

• Vào Manage > Project Units và chọn đơn vị phù hợp (mm hoặc inch). Đối với cột tròn, việc đồng nhất đơn vị giúp tránh lỗi khi nhập kích thước bán kính hoặc đường kính.

2.3. Tạo Project Browser hợp lý

• Sắp xếp Families → Structural Columns → Round Columns để dễ dàng truy cập khi cần chèn.

3. Tạo family cột tròn cơ bản (Family Editor)

Có thể bạn quan tâm: Cách Vẽ Cột Trong Powerpoint: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

3.1. Khởi tạo family mới

1. File > New > Family.
2. Chọn mẫu Metric Structural Column.rfa (hoặc Imperial Structural Column.rfa tùy vào đơn vị).
3. Nhấn Open.

3.2. Thiết lập Reference Planes (Mặt phẳng tham chiếu)

• Reference Plane 1: X‑axis (đặt ở vị trí 0,0).
• Reference Plane 2: Y‑axis (đặt vuông góc với X‑axis).
• Reference Plane 3: Z‑axis (đặt theo chiều cao cột).

3.3. Tạo Sketch cho hình tròn

1. Vào Create > Model > Extrusion.
2. Chọn 2D Sketch trên mặt XY.
3. Dùng công cụ Circle để vẽ một vòng tròn tại gốc (0,0). Đặt Radius bằng Reference Dimension R (bạn sẽ tạo một parameter cho bán kính).
4. Kết thúc sketch và đặt Height bằng Reference Dimension H (chiều cao cột).

3.4. Thêm Parameters (Tham số)

• Radius (R): Type Parameter – bán kính cột. Đặt giá trị mặc định 150 mm.
• Height (H): Instance Parameter – chiều cao của cột. Đặt giá trị mặc định 3000 mm.
• Material: Type Parameter – vật liệu (ví dụ: Concrete, Steel). Gán material từ Properties > Materials.

Mẹo: Đặt R và H làm Instance Parameter nếu bạn muốn mỗi cột có kích thước khác nhau trong cùng một dự án.

3.5. Kiểm tra và lưu family

• Sử dụng Family Types để tạo các loại cột (ví dụ: Cột bê tông 300 mm, Cột thép 200 mm).
• Lưu file dưới tên RoundColumn.rfa vào thư mục Structural Columns trong Project Browser.

4. Chèn cột tròn vào dự án

4.1. Sử dụng công cụ “Structural Column”

Có thể bạn quan tâm: Cách Vẽ Cột (column Chart) Trong Crystal Reports: Hướng Dẫn Chi Tiết Từ A Đến Z

1. Vào Architecture > Structure > Column.
2. Trong Properties, chọn Family and Type là family vừa tạo (RoundColumn) và loại cột mong muốn.
3. Nhấp vào vị trí muốn đặt cột trên bản vẽ (hoặc nhập tọa độ X, Y).

4.2. Đặt cột bằng “Place a Point”

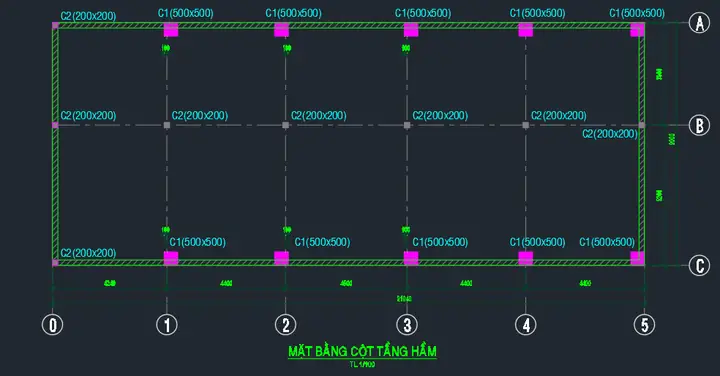

• Nếu dự án có lưới (grid) hoặc hệ thống tọa độ, bạn có thể snap cột vào các điểm giao nhau của grid để đảm bảo tính chính xác.

4.3. Thay đổi kích thước trực tiếp

• Chọn cột -> kéo blue handles để thay đổi chiều cao.
• Trong Properties, thay đổi giá trị Radius hoặc Height để cập nhật kích thước ngay lập tức.

5. Quản lý và chỉnh sửa cột tròn trong dự án

5.1. Sử dụng “Edit Type”

• Khi cần thay đổi toàn bộ các cột cùng loại (ví dụ: tăng bán kính từ 150 mm lên 200 mm), mở Properties > Edit Type, thay đổi Radius và nhấn OK. Tất cả cột cùng loại sẽ tự động cập nhật.

5.2. Thêm “Instance Parameters” cho các cột riêng lẻ

• Đôi khi một cột cần kích thước khác so với các cột khác. Chọn cột → Properties → Override → Instance và nhập giá trị mới cho Radius hoặc Height.

5.3. Gán material và “Appearance”

• Vào Properties > Material để gán vật liệu phù hợp.
• Sử dụng Graphics (Visibility/Graphics Overrides) để thay đổi màu sắc hiển thị trong 3D view hoặc 2D view.

6. Kỹ thuật nâng cao: Tạo cột tròn với đáy và đầu tùy chỉnh

Có thể bạn quan tâm: Cách Vẽ Cổng Lều Trại: Hướng Dẫn Từng Bước Đầy Chi Tiết Để Tạo Nên Một Kiệt Tác Nghệ Thuật

6.1. Thêm “Base” và “Top” Offsets

• Để tạo cột có đáy và đầu mạ sầm hoặc có kết cấu phức tạp, vào Family Types và thêm Base Offset và Top Offset (Instance Parameters). Điều này giúp bạn đặt cột lên hoặc xuống một khoảng cách so với mặt sàn hoặc trần.

6.2. Thiết kế “Flanged Column” (cột có dầm vòng)

1. Tạo Extrusion mới cho Flange: vẽ hình chữ nhật hoặc hình tròn lớn hơn ở bán kính R+FlangeWidth.
2. Đặt Height cho flange bằng FlangeThickness.
3. Sử dụng Join Geometry để kết hợp flange và thân cột.

6.3. Thêm “Reinforcement” (cốt thép) cho cột bê tông

• Vào Create > Structural > Reinforcement > Rebar.
• Chọn Shape (ví dụ: Circular Rebar).
• Đặt Spacing, Bar Diameter, và Cover (lớp bảo vệ bê tông).
• Sử dụng Array để tạo lưới cốt thép xung quanh cột.

7. Kiểm tra và xác nhận mô hình cột tròn

7.1. Kiểm tra “Clash Detection” (phát hiện va chạm)

• Sử dụng Navisworks hoặc Revit Interference Check để phát hiện cột trùng lặp, va chạm với tường, ống dẫn, hoặc các hệ thống MEP.

7.2. Kiểm tra “Structural Analysis”

• Khi mô hình đã hoàn thiện, xuất sang Autodesk Robot Structural Analysis hoặc dùng Revit Structure để chạy phân tích chịu lực, xác định độ lệch và ứng suất trên cột tròn.

7.3. Kiểm tra “Quantities”

Có thể bạn quan tâm: Cách Vẽ Cổ Áo Manga Đúng Kỹ Thuật: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

• Vào View > Schedules > Schedule/Quantities.
• Tạo Schedule cho Structural Columns, chọn các trường Type, Radius, Height, Volume, Material để có báo cáo khối lượng vật liệu.

8. Thực hành: 5 Bài tập thực tế cho người mới

Bài Tập	Mô tả	Kết quả mong đợi
1	Tạo cột tròn bê tông 300 mm, chiều cao 3500 mm.	Family với Radius = 150 mm, Height = 3500 mm.
2	Thêm flange dày 20 mm, rộng 30 mm quanh cột.	Flanged Column với geometry gọn gàng.
3	Gán material “Concrete – C30/37” và hiển thị màu xanh trong 3D view.	Cột hiển thị màu xanh, đúng material.
4	Thiết lập “Base Offset” = -200 mm để cột chìm 200 mm dưới mặt sàn.	Cột nằm dưới mặt sàn đúng 200 mm.
5	Sử dụng “Rebar” để tạo lưới cốt thép 12 mm, khoảng cách 150 mm.	Rebar xuất hiện xung quanh cột, đúng thông số.

9. Các lỗi thường gặp và cách khắc phục

Lỗi	Nguyên nhân	Cách khắc phục
Cột không hiển thị trong 3D view	Visibility/Graphics bị tắt	Vào VG → Categories → Structural Columns → bật Visibility
Thay đổi bán kính không cập nhật	Parameter được đặt là Type thay vì Instance	Mở Family Types, chuyển Radius sang Instance
Cột bị va chạm với tường	Grid hoặc reference không đúng	Sử dụng Align hoặc Move để điều chỉnh vị trí
Không có volume trong Schedule	Chưa bật Calculate Volume trong Family Types	Mở Family Types, tích vào Calculate Volume
Rebar không theo cột	Rebar chưa gắn vào cột (constraint)	Chọn Rebar → Attach to Structure → chọn cột

10. Tối ưu hoá family cột tròn cho dự án lớn

1. Sử dụng “Nested Families”: Tạo một family cột tròn cơ bản, sau đó nhúng vào family Structural Column để giảm kích thước file.
2. Giảm số lượng “Reference Planes”: Chỉ giữ những plane cần thiết để tránh tăng độ phức tạp.
3. Sử dụng “Shared Parameters”: Khi cần đồng bộ thông số cột giữa nhiều dự án, tạo shared parameters cho Radius, Height, Material.
4. Thiết lập “Worksets” cho cột: Trong dự án lớn, phân chia cột vào workset riêng để giảm thời gian tải.

11. Kết luận

Việc vẽ cột tròn trong Revit không chỉ là một thao tác đơn giản mà còn là một quy trình bao gồm:

• Chuẩn bị môi trường (đơn vị, template, add‑ins).
• Tạo family với các tham số linh hoạt.
• Áp dụng vào dự án và kiểm soát kích thước, vật liệu.
• Sử dụng các công cụ nâng cao như flange, reinforcement và offsets.
• Kiểm tra chất lượng qua clash detection, phân tích kết cấu và báo cáo khối lượng.

Bằng cách nắm vững các bước trên, bạn sẽ có thể tạo ra các cột tròn chính xác, đáp ứng yêu cầu kỹ thuật và thẩm mỹ, đồng thời tối ưu hoá quy trình làm việc trong môi trường BIM. Hãy thực hành thường xuyên, tùy biến family cho phù hợp với tiêu chuẩn của công ty và dự án, và đừng ngại khám phá các add‑ins mới để nâng cao năng suất.

Chúc bạn thành công trong việc thiết kế cột tròn trên Revit và tạo ra những mô hình BIM hoàn hảo!
