Cách Vẽ Cửa Lùa Đẹp – Hướng Dẫn Chi Tiết Từ A Đến Z

Mở Đầu

Cửa lùa (còn gọi là cửa trượt, cửa lùa kính) ngày càng trở nên phổ biến trong kiến trúc hiện đại nhờ vào tính thẩm mỹ, tiện ích và khả năng tối ưu không gian. Việc thiết kế và vẽ bản vẽ kỹ thuật cho một cửa lùa không chỉ đòi hỏi kiến thức về kiến trúc mà còn cần sự tỉ mỉ trong từng chi tiết kỹ thuật. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một, từ việc chuẩn bị dữ liệu, lựa chọn vật liệu, tính toán kích thước, cho tới cách vẽ bản vẽ CAD hoặc thủ công, nhằm giúp bạn tạo ra một bản vẽ cửa lùa chuẩn xác, thẩm mỹ và đáp ứng đầy đủ yêu cầu kỹ thuật.

1. Hiểu Rõ Về Cửa Lùa

1.1. Định Nghĩa

Cửa lùa là loại cửa mở theo chiều ngang, các cánh cửa trượt trên một hoặc nhiều ray (đường ray) để tạo ra không gian mở rộng. Thông thường, cửa lùa được làm bằng kính cường lực, nhôm, thép, gỗ công nghiệp hoặc kết hợp các vật liệu này.

1.2. Các Loại Cửa Lùa Phổ Biến

Có thể bạn quan tâm: Cách Vẽ Cửa Kính Đẹp Và Chuyên Nghiệp: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

Loại cửa	Đặc điểm	Ứng dụng
Cửa lùa kính đơn	1 cánh trượt, thường dùng cho cửa sổ hoặc cửa phụ	Nhà ở, văn phòng
Cửa lùa kính đôi	2 cánh trượt, mở rộng không gian	Phòng khách, nhà hàng
Cửa lùa nhôm	Khung nhôm, chịu lực tốt	Nhà hàng, khách sạn
Cửa lùa gỗ công nghiệp	Bề mặt gỗ, tạo cảm giác ấm cúng	Nhà ở, resort
Cửa lùa kết hợp	Kính + nhôm, kính + gỗ	Dự án cao cấp, biệt thự

1.3. Lợi Ích Khi Sử Dụng Cửa Lùa

• Tiết kiệm không gian: Không cần không gian mở cửa như cửa xoay.
• Tối ưu ánh sáng tự nhiên: Kính trong suốt cho ánh sáng tràn ngập.
• Thẩm mỹ hiện đại: Đường nét sạch sẽ, sang trọng.
• Thông gió tốt: Có thể mở một phần hoặc toàn bộ để lưu thông không khí.
• Độ bền cao: Khi sử dụng kính cường lực và khung nhôm, độ bền kéo dài.

2. Chuẩn Bị Dữ Liệu Trước Khi Vẽ

2.1. Thu Thập Thông Tin Dự Án

Thông tin	Mô tả
Kích thước mở cửa (độ rộng, độ cao)	Đo đạc thực tế trên công trường
Kiểu dáng kiến trúc	Kiểu hiện đại, cổ điển, tối giản…
Vật liệu muốn sử dụng	Kính cường lực, nhôm, gỗ…
Yêu cầu an toàn	Độ dày kính, lớp dán an toàn
Hệ thống khóa và phụ kiện	Khóa điện tử, tay nắm, bộ giảm chấn…
Điều kiện môi trường	Ngoài trời, trong nhà, độ ẩm, nhiệt độ

2.2. Xác Định Các Thông Số Kỹ Thuật Cơ Bản

1. Kích thước mở cửa: Độ rộng (W) và độ cao (H) của lỗ mở.
2. Độ dày kính: Thông thường 8mm – 12mm cho cửa lùa nội thất, 12mm – 15mm cho cửa lùa ngoại thất.
3. Độ dày khung: Nhôm 1.2mm – 2mm, gỗ 30mm – 40mm.
4. Chiều rộng ray: Thường 50mm – 80mm tùy loại.
5. Khoảng cách giữa các cánh cửa: Để đảm bảo trượt mượt, khoảng cách 5mm – 10mm.
6. Tải trọng tối đa: Tính toán dựa trên trọng lượng kính + khung + phụ kiện.

2.3. Lập Bảng Tính Toán Cơ Bản

Tham số	Công thức	Đơn vị
Trọng lượng kính (Wk)	Wk = A × t × ρ	kg (A = diện tích, t = độ dày, ρ = 2.5 tấn/m³)
Trọng lượng khung (Wf)	Wf = L × C × ρf	kg (L = chiều dài, C = tiết diện, ρf = 2.7 tấn/m³ cho nhôm)
Tổng tải trọng (Wt)	Wt = Wk + Wf + phụ kiện	kg
Áp lực lên ray (P)	P = Wt / (S × n)	N/mm² (S = diện tích tiếp xúc, n = số ray)

3. Quy Trình Vẽ Bản Vẽ Cửa Lùa

Có thể bạn quan tâm: Cách Vẽ Cửa Gỗ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

3.1. Chọn Phần Mềm Hoặc Phương Pháp Vẽ

• AutoCAD: Dùng cho bản vẽ 2D chi tiết, chuẩn ISO.
• Revit: Dành cho mô hình BIM, dễ dàng tích hợp vào dự án tổng thể.
• SketchUp: Thích hợp cho mô hình 3D nhanh, trực quan.
• Vẽ tay: Phù hợp cho bản vẽ sơ khởi, phác thảo ý tưởng.

3.2. Bước 1: Tạo Môi Trường Làm Việc

1. Mở file mới trong AutoCAD → Đặt đơn vị đo (mm hoặc inch) phù hợp.
2. Thiết lập layer: Layer “Cạnh”, “Kính”, “Khung”, “Ray”, “Chốt”, “Ghi chú”.
3. Đặt bản vẽ gốc: Vẽ đường thẳng ngang và dọc để làm hướng dẫn (X, Y).

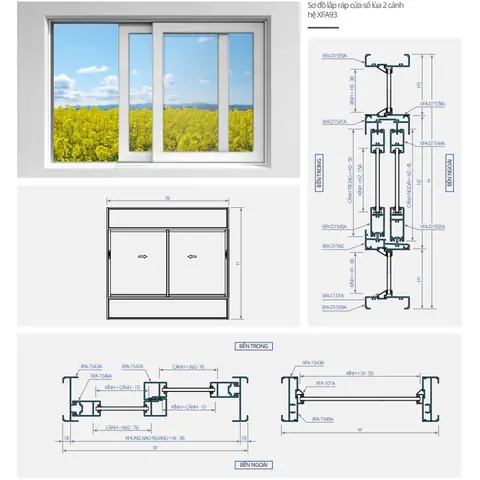

3.3. Bước 2: Vẽ Đường Nét Cửa

3.3.1. Vẽ Lỗ Mở

• Sử dụng lệnh RECTANGLE → Nhập tọa độ (0,0) và (W, H) để tạo hình chữ nhật đại diện lỗ mở.
• Gán layer “Cạnh”.

3.3.2. Vẽ Khung Ngoài

• Dùng OFFSET để tạo khung ngoài với độ dày khung (t = 30mm cho nhôm, 40mm cho gỗ).
• Đảm bảo offset theo hướng vào trong.

3.3.3. Vẽ Cánh Cửa

• Cánh cửa trượt 1: Vẽ hình chữ nhật có kích thước (W/2 + khoảng cách/2) x H.
• Cánh cửa trượt 2 (nếu có): Vẽ hình chữ nhật kích thước (W/2 – khoảng cách/2) x H.
• Đặt các cánh cửa sao cho khi trượt, chúng chồng lên nhau một phần (khoảng 5mm – 10mm).

3.3.4. Vẽ Ray (đường ray)

• Dùng LINE hoặc POLYLINE vẽ 2 đường ray song song, cách nhau 60mm – 80mm tùy thiết kế.
• Đánh dấu vị trí gắn ray trên khung bằng CIRCLE (điểm neo).

3.4. Bước 3: Thêm Chi Tiết Kính

• Vẽ đường viền kính bằng POLYLINE dày 0.2mm, đặt trên layer “Kính”.
• Đánh dấu đường cắt kính (nếu có) để tiện lắp đặt.

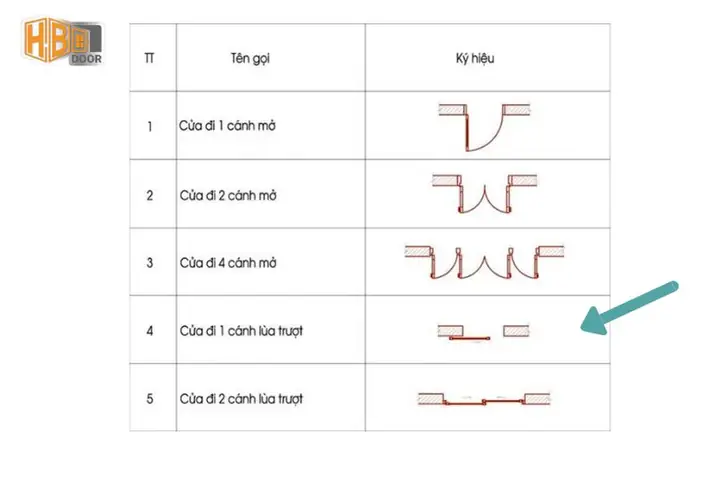

3.5. Bước 4: Vẽ Phụ Kiện

Có thể bạn quan tâm: Cách Vẽ Cửa 3d Chuyên Nghiệp: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

Phụ kiện	Ký hiệu	Vị trí
Tay nắm	H	Giữa cánh cửa, cách mép 100mm
Khóa điện tử	K	Góc trên bên trái cánh cửa
Bộ giảm chấn	G	Dưới ray, mỗi 500mm
Gối đệm ray	R	Trên ray, mỗi 400mm

• Dùng BLOCK để tạo các ký hiệu chuẩn, sau đó chèn vào bản vẽ.

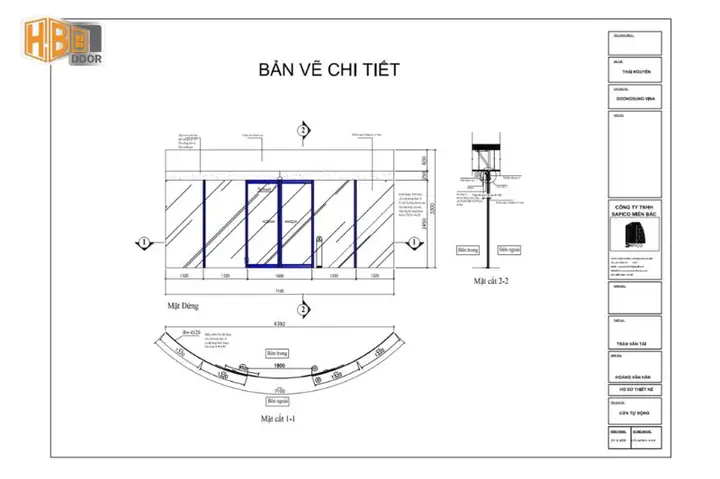

3.6. Bước 5: Ghi Chú và Ký Hiệu

• Ký hiệu kích thước: Sử dụng lệnh DIMLINEAR cho các kích thước chính: độ rộng, độ cao, độ dày kính, độ dày khung, khoảng cách các cánh.
• Ghi chú vật liệu: Viết “Kính cường lực 12mm, khung nhôm 1.5mm, ray inox 80mm”.
• Bảng liệt kê phụ kiện: Tạo TABLE trong AutoCAD hoặc chèn bảng trong Revit.

3.7. Bước 6: Kiểm Tra và Xuất File

1. Kiểm tra chồng lớp: Đảm bảo không có lỗi giao nhau, các lớp được sắp xếp hợp lý.
2. Kiểm tra kích thước: Dùng lệnh MEASUREGEOM để xác nhận lại.
3. Export: Lưu file dưới dạng DWG (AutoCAD), RVT (Revit) hoặc PDF để gửi cho nhà thầu.

4. Các Yêu Cầu Kỹ Thuật Quan Trọng Khi Vẽ

4.1. Độ Dày Kính

• Nội thất: 8mm – 10mm, chịu tải nhẹ.
• Ngoại thất: 12mm – 15mm, chịu tải gió, va đập.
• Kính an toàn: Phải có lớp dán PVB hoặc kính cường lực để giảm nguy cơ vỡ.

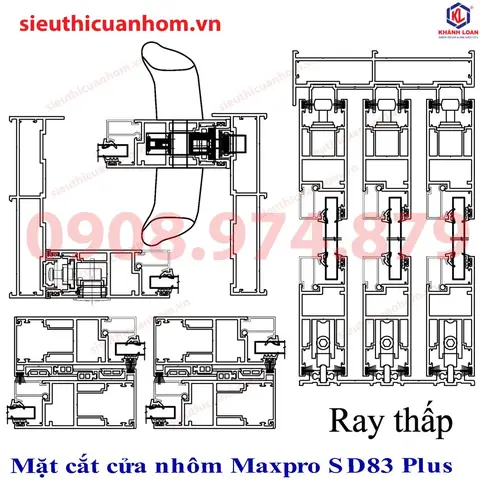

4.2. Độ Dày Khung và Ray

• Nhôm: 1.2mm – 2mm, chịu lực tốt, chống ăn mòn.
• Thép: 2mm – 3mm, dùng cho cửa lùa công nghiệp.
• Ray: Độ dày tối thiểu 30mm, độ rộng 60mm – 80mm, vật liệu inox 304.

4.3. Khoảng Cách Giữa Cánh Cửa

Có thể bạn quan tâm: Cách Vẽ Cờ Wales: Hướng Dẫn Chi Tiết Từng Bước Để Tự Tạo Nét Đẹp Độc Đáo

• Đảm bảo khoảng cách trượt ít nhất 5mm – 10mm để tránh va chạm.
• Khi thiết kế cửa lùa gấp đôi, tính toán độ chồng lấn sao cho không gây cản trở khi mở.

4.4. Hệ Thống Khóa

• Khóa cơ học: Được gắn tại góc trên, phù hợp cho cửa lùa đơn.
• Khóa điện tử: Thích hợp cho dự án cao cấp, tích hợp cảm biến.
• Khi vẽ, cần chỉ rõ đường dẫn dây (nếu có) và vị trí bộ nguồn.

4.5. Thông Gió và Cách Nhiệt Độ

• Đối với cửa lùa ngoại thất, cần tính độ cách nhiệt bằng cách dán film cách nhiệt hoặc sử dụng kính cách nhiệt (Low‑E).
• Đánh dấu khe gió (nếu thiết kế mở khe hở) để tránh hiện tượng đọng sương.

5. Một Số Lưu Ý Khi Vẽ Thực Tế

1. Định vị chính xác: Trước khi vẽ, luôn đo đạc thực tế trên hiện trường để tránh sai lệch.
2. Tính toán tải trọng: Đừng bỏ qua trọng lượng kính và khung khi thiết kế ray; ray yếu có thể gây trượt kém.
3. Phối hợp với nhà thầu: Gửi bản vẽ chi tiết, bảng danh sách vật liệu và yêu cầu lắp đặt cho nhà thầu để họ có thể dự trù.
4. Kiểm tra tiêu chuẩn: Đối với các dự án công cộng, cần tuân thủ tiêu chuẩn VN‑TSC, ISO hoặc các tiêu chuẩn quốc tế (EN 12150, EN 12079).
5. Lưu trữ bản vẽ: Đặt tên file có thông tin dự án, ngày, phiên bản (VD: DuAnA_CuaLua_2024_v01.dwg) để dễ dàng quản lý.

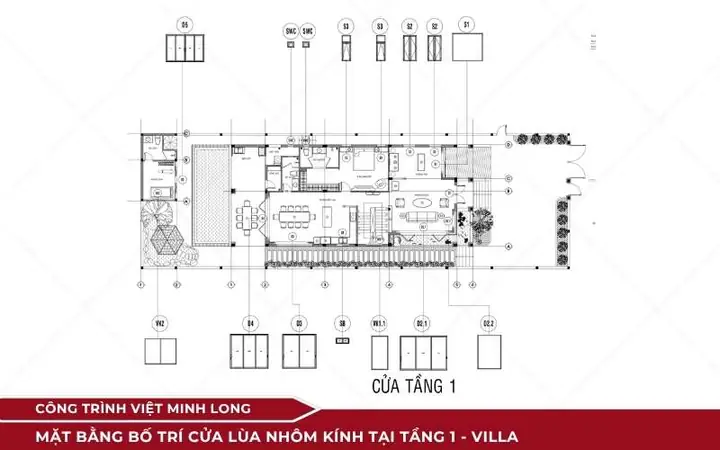

6. Ví Dụ Thực Tế: Thiết Kế Cửa Lùa Kính Đôi Cho Phòng Khách

6.1. Thông Số Dự Án

Thông số	Giá trị
Độ rộng mở cửa	2500 mm
Độ cao mở cửa	2400 mm
Độ dày kính	12 mm
Khung nhôm	1.5 mm
Ray inox	80 mm x 30 mm
Khoảng cách trượt	8 mm
Khóa điện tử	Có
Tay nắm	2 chiếc (trái, phải)

6.2. Các Bước Vẽ

1. Tạo hình chữ nhật mở: RECTANGLE 0,0 2500,2400.
2. Offset khung: OFFSET 30 (độ dày khung).
3. Vẽ cánh cửa: Hai cánh, mỗi cánh rộng 1250 mm + 4 mm (nửa khoảng trượt) → 1254 mm.
4. Ray: Hai ray, cách nhau 70 mm, đặt ở vị trí 100 mm từ mép trên và dưới.
5. Thêm chi tiết: Tay nắm (hình tròn 30 mm) đặt 100 mm từ mép dưới, khóa điện tử ở góc trái trên.
6. Ký hiệu kích thước: Đánh dấu kích thước mở, độ dày kính, độ dày khung, khoảng trượt.
7. Bảng phụ kiện: Liệt kê kính 12 mm (2 tấm), nhôm 1.5 mm (4 thanh), ray inox, tay nắm, khóa điện tử.

6.3. Kiểm Tra Lại

• Tải trọng tổng: Kính 12mm, diện tích 2.5m x 2.4m = 6 m² → 6 × 0.012 × 2.5 = 0.18 tấn (180 kg). Thêm khung và phụ kiện → ~210 kg.
• Áp lực ray: 210 kg / (2 ray × 0.08 m × 2.4 m) ≈ 545 N/m², trong giới hạn cho ray inox 304.

7. Kết Luận

Việc vẽ cửa lùa không chỉ là công việc của một nhà thiết kế mà còn là quá trình kết hợp chặt chẽ giữa kiến trúc, kỹ thuật và thực tiễn thi công. Bằng cách nắm vững các bước chuẩn bị dữ liệu, tính toán kỹ thuật, lựa chọn phần mềm vẽ phù hợp và chú ý đến từng chi tiết như độ dày kính, khung, ray, khóa, bạn sẽ có thể tạo ra những bản vẽ cửa lùa không chỉ đẹp mắt mà còn đáp ứng đầy đủ các tiêu chuẩn an toàn và chất lượng.

Hy vọng bài viết “Cách Vẽ Cửa Lùa Đẹp – Hướng Dẫn Chi Tiết Từ A Đến Z” sẽ là nguồn tài liệu hữu ích cho các kiến trúc sư, kỹ sư, nhà thầu và những người đam mê thiết kế. Hãy áp dụng những kiến thức đã học, thực hành trên các dự án thực tế và không ngừng cải tiến để tạo ra những không gian mở, sáng tạo và hiện đại hơn. Chúc bạn thành công!
