Cách Vẽ Cửa Trượt: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Cửa trượt là một yếu tố quan trọng trong kiến trúc nội thất hiện đại, không chỉ mang lại tính thẩm mỹ mà còn giúp tối ưu không gian, tạo cảm giác rộng rãi và thông thoáng. Việc vẽ cửa tr Sliding (cửa trượt) chính xác và chi tiết là bước đầu tiên để thực hiện một dự án thiết kế nội thất hoặc kiến trúc thành công. Bài viết này sẽ hướng dẫn bạn cách vẽ cửa trượt một cách toàn diện, từ việc chuẩn bị công cụ, nắm vững các nguyên tắc cơ bản, đến các kỹ thuật nâng cao, phần mềm hỗ trợ và một số lưu ý quan trọng. Hy vọng qua đây, bạn sẽ có được một quy trình vẽ cửa trượt chuyên nghiệp, đáp ứng nhu cầu thực tế và thẩm mỹ.

1. Hiểu Rõ Về Cửa Trượt và Các Loại Hình Phổ Biến

1.1 Định Nghĩa Cửa Trượt

Cửa trượt (sliding door) là loại cửa được thiết kế để mở và đóng bằng cách trượt ngang trên một hoặc nhiều khung dẫn (track). Khác với cửa mở lên hoặc mở quay, cửa trượt giúp tiết kiệm không gian và tạo dòng chảy liên tục giữa các phòng hoặc giữa trong nhà và không gian ngoài trời.

1.2 Các Loại Cửa Trượt Chủ Yếu

Loại cửa	Đặc điểm	Ứng dụng phổ biến
Cửa trượt kính	Mặt kính trong suốt hoặc mờ, khung nhôm hoặc nhựa	Phòng khách, ban công, sân vườn
Cửa trượt nhựa (PVC)	Trọng lượng nhẹ, chịu ẩm, giá thành thấp	Nhà tắm, nhà vệ sinh, nhà kho
Cửa trượt gỗ	Vẻ đẹp tự nhiên, cách âm tốt	Phòng ngủ, phòng làm việc
Cửa trượt kim loại (thép/nhôm)	Độ bền cao, bảo mật tốt	Nhà xưởng, cửa gara, nhà kho
Cửa trượt đa lớp (kính + khung gỗ)	Kết hợp tính thẩm mỹ và cách âm	Các dự án cao cấp, resort

1.3 Các Thành Phần Cơ Bản Của Cửa Trượt

1. Khung dẫn (track) – Được gắn trên trần hoặc tường, chịu tải trọng của cánh cửa.
2. Bánh xe (roller) – Gắn dưới cánh cửa, giúp trượt mượt mà trên track.
3. Cánh cửa (leaf/panel) – Phần chính, có thể là kính, gỗ, nhôm, PVC…
4. Khung cửa (frame) – Bao quanh cánh cửa, tạo độ chắc chắn và kết nối với track.
5. Cơ cấu khóa (lock) – Đảm bảo an ninh, có thể là khóa tay, khóa điện tử hoặc khóa từ.
6. Phụ kiện phụ trợ – Tay nắm, đệm cách âm, bộ giảm chấn, chốt an toàn…

2. Chuẩn Bị Công Cụ Và Tài Liệu

2.1 Công Cụ Vẽ Thủ Công

Có thể bạn quan tâm: Cách Vẽ Cửa Lùa Đẹp – Hướng Dẫn Chi Tiết Từ A Đến Z

Công cụ	Mô tả	Mục đích
Bút chì HB, 2B	Vẽ phác thảo	Đánh dấu đường viền, tỷ lệ
Thước kẻ, thước vuông	Đo và kẻ thẳng	Đảm bảo độ chính xác
Compas	Vẽ đường tròn, cung	Vẽ các chi tiết vòng tròn (bánh xe)
Gôm	Xóa	Sửa lỗi, tinh chỉnh
Giấy vẽ A3 hoặc khổ lớn	Bề mặt vẽ	Đủ không gian cho chi tiết

2.2 Phần Mềm Hỗ Trợ

Phần mềm	Đặc điểm	Khi nào dùng
AutoCAD	Đồ họa 2D/3D chuyên nghiệp	Thiết kế kỹ thuật, bản vẽ chi tiết
SketchUp	Mô hình 3D nhanh chóng	Trình bày ý tưởng, render
Revit	BIM (Building Information Modeling)	Dự án lớn, phối hợp với các bộ môn
Adobe Illustrator	Vẽ vector, đồ họa	Thiết kế biểu tượng, chi tiết trang trí
Fusion 360	CAD/CAM 3D	Thiết kế chi tiết cơ khí, bánh xe

Lưu ý: Đối với người mới bắt đầu, SketchUp là lựa chọn thân thiện, còn AutoCAD và Revit phù hợp với kiến trúc sư, kỹ sư.

3. Nguyên Tắc Cơ Bản Khi Vẽ Cửa Trượt

3.1 Xác Định Tỷ Lệ Và Kích Thước

1. Độ rộng mở (opening width):
2. Đối với cửa trượt 2 cánh, tổng độ rộng mở thường bằng 1,5 – 2 lần chiều rộng cánh để cho phép trượt mượt.
3. Chiều cao cửa (height):
4. Thông thường từ 2100 mm – 2500 mm cho phòng khách, 2000 mm cho nhà tắm.
5. Độ dày khung (frame thickness):
6. Nhôm: 30‑45 mm, gỗ: 40‑55 mm, kính: 8‑12 mm.

Công thức nhanh:

\text{Độ rộng cánh} = \frac{\text{Độ rộng mở}}{2} \times 0,9

(Giảm 10% để có không gian trượt và tránh va chạm.)

3.2 Định Vị Track Và Bánh Xe

• Track trên trần: Thường đặt cao 10-15 cm so với đầu cánh cửa.
• Track gắn tường: Đặt cách tường 2-3 cm để có không gian cho khung dẫn.
• Khoảng cách giữa bánh xe và track: Không quá 1‑2 mm để tránh ma sát quá lớn.

3.3 Độ Dày Kính Và An Toàn

Loại kính	Độ dày (mm)	Ứng dụng
Kính cường lực (tempered)	8‑12	Cửa trượt kính trong nhà
Kính dày (laminated)	10‑15	Cửa trượt ngoài trời, nơi chịu va đập
Kính mờ (frosted)	8‑10	Nhà tắm, khu vực riêng tư

• Tiêu chuẩn an toàn: Kính cường lực phải chịu lực ≥ 15 kN và không vỡ thành mảnh sắc.

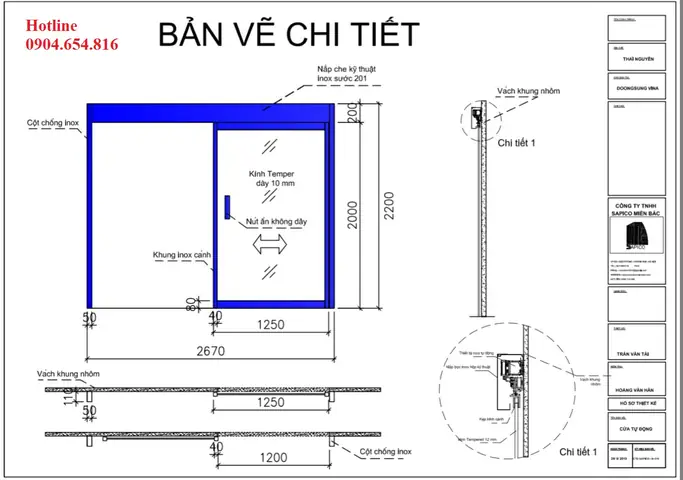

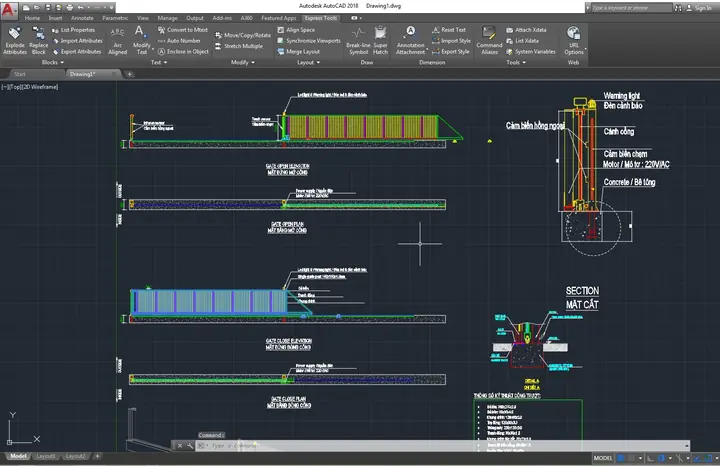

4. Quy Trình Vẽ Cửa Trượt Bằng AutoCAD (Bước Chi Tiết)

4.1 Thiết Lập Bản Vẽ

Có thể bạn quan tâm: Cách Vẽ Cửa Kính Đẹp Và Chuyên Nghiệp: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

1. Mở AutoCAD, tạo file mới, chọn đơn vị mm.
2. Thiết lập layer:
3. Layer 0 – Khung chính.
4. Layer 1 – Track và bánh xe.
5. Layer 2 – Kính/nhựa.
6. Layer 3 – Chú thích, kích thước.

4.2 Vẽ Khung Dẫn (Track)

• Bước 1: Dùng lệnh LINE hoặc PLINE vẽ một đoạn thẳng dài bằng độ rộng mở + 2×độ dày khung.
• Bước 2: Thêm các chi tiết như khớp nối (joint), đầu gắn (end bracket) bằng lệnh RECTANGLE và CIRCLE.

4.3 Vẽ Cánh Cửa

4.3.1 Cửa Kính

RECTANGLE @0,0 @width,height // width = độ rộng cánh, height = chiều cao cửa OFFSET 8 // độ dày kính 8mm TRIM // cắt bỏ phần thừa

• Thêm khung nhôm: Offset thêm 30mm (độ dày khung nhôm).

4.3.2 Cửa Gỗ

• Vẽ khung gỗ bằng RECTANGLE với độ dày 45mm.
• Thêm chi tiết điểm nối (dovetail) bằng POLYLINE và HATCH để biểu thị gỗ.

4.4 Vẽ Bánh Xe (Roller)

1. Dùng CIRCLE tạo vòng tròn bán kính 15 mm.
2. Sử dụng ARRAY để sao chép bánh xe dọc theo chiều rộng cánh, khoảng cách 100 mm (tùy vào tải trọng).

4.5 Thêm Chi tiết Khóa và Tay Nắm

• Khóa tay: Vẽ hình chữ “U” bằng PLINE, thêm một vòng tròn nhỏ làm nút.
• Tay nắm: Dùng RECTANGLE + CIRCLE để tạo hình chữ nhật tròn (tay nắm tròn).

4.6 Ghi Chú Kích Thước

• Sử dụng lệnh DIMLINEAR cho chiều rộng, chiều cao.
• DIMDIAMETER cho bánh xe.
• Đặt chú thích trên Layer 3 để dễ ẩn/hiện.

4.7 Kiểm Tra Lỗi

• Dùng lệnh OVERKILL để xóa các đối tượng trùng lặp.
• Kiểm tra độ chính xác bằng DIST (đo khoảng cách).

4.8 Xuất File

• Lưu dưới dạng DWG cho chỉnh sửa tiếp.
• Xuất PDF để chia sẻ với khách hàng hoặc nhà thầu.

5. Kỹ Thuật Vẽ Cửa Trượt Bằng SketchUp (3D)

5.1 Tạo Mô Hình Cơ Bản

Có thể bạn quan tâm: Cách Vẽ Cửa Gỗ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Mở SketchUp, chọn template “Simple Template – Millimeters”.
2. Dùng Rectangle để tạo mặt sàn, sau đó kéo Push/Pull để tạo độ cao cửa (2100 mm).

5.2 Thêm Khung Dẫn

• Vẽ một Rectangle dọc theo trần, độ dày 30 mm, kéo Push/Pull để tạo khối.
• Sử dụng Component → Make Component để lưu làm “Track”.

5.3 Tạo Cánh Cửa

• Kính:
• Vẽ Rectangle bằng công cụ Rectangle, kích thước width x height.
• Dùng Push/Pull 8 mm để tạo dày kính.

• Áp dụng vật liệu “Glass” trong Materials.

• Nhựa (PVC):

• Tương tự, nhưng độ dày 12 mm, vật liệu “PVC”.

5.4 Thêm Bánh Xe

• Vẽ Circle bán kính 15 mm, Push/Pull 5 mm.
• Đặt bánh xe dưới cánh cửa, dùng Move để căn chỉnh trên track.

5.5 Thiết Lập Animation (Mô Phỏng Trượt)

1. Component: Đánh dấu cánh cửa là component.
2. Add Scene: Tạo 2 scene – “Closed” và “Open”.
3. Animation: Vào View → Animation → Play để xem quá trình trượt.

5.6 Render Thực Tế

• Extension: Cài plugins như V-Ray hoặc Enscape để render ánh sáng, phản chiếu kính.
• Thiết lập ánh sáng môi trường (HDRI) để mô phỏng ánh sáng tự nhiên qua cửa kính.

6. Các Lưu Ý Khi Vẽ Cửa Trượt Để Đảm Bảo Tính Thực Tiễn

6.1 Độ Bền Cơ Cấu

• Tải trọng tối đa mỗi bánh xe thường ≈ 200 kg. Khi thiết kế cánh cửa lớn (≥ 1500 mm), cần ít nhất 4 bánh xe mỗi cánh.
• Kiểm tra độ dày khung dẫn: Nhôm 45 mm chịu tải tốt, gỗ cần gia cố bằng đinh vít thép.

6.2 Khả Năng Cách Âm & Cách Nhiệt

• Đối với cửa trượt kính, khung nhôm có khả năng cách nhiệt kém. Nên lắp đệm silicone và film cách nhiệt.
• Đối với cửa trượt gỗ, đệm cao su ở mép cửa giúp giảm tiếng ồn.

6.3 An Toàn Khi Sử Dụng

Có thể bạn quan tâm: Cách Vẽ Cửa 3d Chuyên Nghiệp: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

• Cửa kính: Lắp khóa an toàn (khóa chốt đa điểm) để tránh mở ngoài khi có trẻ em.
• Cửa trượt tự động: Lắp cảm biến tạm dừng khi gặp chướng ngại vật.

6.4 Bảo Trì

• Bánh xe: Vệ sinh bụi bẩn mỗi 6 tháng, bôi mỡ silicone.
• Track: Kiểm tra độ thẳng, rửa sạch bụi và mài lại nếu có mòn.
• Kính: Dùng dung dịch không chứa amoniac để lau, tránh trầy xước.

7. Ứng Dụng Thực Tế: Các Dự Án Mẫu

7.1 Dự Án Nhà Phố – Cửa Trượt Kính 3 Cánh

• Kích thước: 3000 mm (độ rộng mở) x 2400 mm (chiều cao).
• Vật liệu: Kính cường lực 10 mm + khung nhôm 45 mm.
• Chi tiết: 3 cánh, mỗi cánh 1000 mm, bánh xe 6 chiếc mỗi cánh, hệ thống khóa đa điểm.

Quy trình vẽ:
1. Vẽ track dài 3120 mm (độ rộng mở + 2×khung).
2. Tạo 3 cánh kính, offset 10 mm cho khung nhôm.
3. Đặt bánh xe đều cách nhau 120 mm.
4. Thêm chi tiết tay nắm thép không gỉ.

7.2 Dự Án Villa Biển – Cửa Trượt Nhựa (PVC)

• Kích thước: 2500 mm x 2100 mm.
• Vật liệu: PVC dày 12 mm, khung nhôm 30 mm.
• Đặc điểm: Chống nước, chịu lực gió mạnh.

Lưu ý vẽ:
– Thêm đệm silicone ở mép cửa để ngăn nước thẩm thấu.
– Đánh dấu vị trí cửa chặn gió (wind blocker) trong bản vẽ.

7.3 Văn Phòng Công Nghiệp – Cửa Trượt Kim Loại

• Kích thước: 4000 mm x 2500 mm.
• Vật liệu: Thép mạ kẽm, khung dày 50 mm.
• Yêu cầu: Khả năng chịu tải 1500 kg, khóa điện tử.

Chi tiết vẽ:
– Track thép chịu lực, bố trí 4 bánh xe mỗi cánh.
– Thêm cảm biến an ninh và điện thoại điều khiển trong bản vẽ điện.

8. Tổng Kết và Những Bước Tiếp Theo

Việc vẽ cửa trượt không chỉ là công việc mỹ thuật mà còn là quá trình kỹ thuật, đòi hỏi sự hiểu biết sâu rộng về vật liệu, cấu trúc và tiêu chuẩn an toàn. Bằng cách nắm vững các nguyên tắc cơ bản, chuẩn bị công cụ phù hợp và áp dụng các phần mềm hỗ trợ như AutoCAD, SketchUp hay Revit, bạn có thể tạo ra những bản vẽ chuyên nghiệp, đáp ứng nhu cầu thực tế và thẩm mỹ của khách hàng.

8.1 Kiểm Tra Lại Bản Vẽ

• Độ chính xác kích thước: Kiểm tra lại mọi kích thước bằng công cụ đo trong phần mềm.
• Tương thích với tiêu chuẩn: Đảm bảo đáp ứng các tiêu chuẩn quốc gia (VN, ISO) về an toàn, cách âm, cách nhiệt.
• Đánh giá tải trọng: Xác định số lượng bánh xe, độ dày khung phù hợp.

8.2 Giao Tiếp Với Nhà Thầu

• Gửi bản vẽ chi tiết (DWG/PDF) kèm theo BOM (Bill of Materials): danh sách vật liệu, phụ kiện, số lượng.
• Thảo luận về lịch trình lắp đặt và điều kiện thi công (độ ẩm, nhiệt độ).

8.3 Học Hỏi Và Cải Tiến

• Tham gia các khóa học CAD/BIM để nâng cao kỹ năng.
• Đọc tài liệu tiêu chuẩn (VD: TCVN 7613:2026 về cửa trượt) để cập nhật kiến thức.
• Thử nghiệm thực tế: lắp ráp mẫu để kiểm tra tính khả thi của bản vẽ.

9. FAQ – Những Câu Hỏi Thường Gặp Khi Vẽ Cửa Trượt

Câu hỏi	Trả lời
Cách chọn độ dày kính cho cửa trượt?	Đối với không gian nội thất, kính cường lực 8‑10 mm là đủ. Đối với ngoài trời hoặc nơi có gió mạnh, nên dùng kính dày 10‑12 mm hoặc kính laminate.
Cần bao nhiêu bánh xe cho cánh cửa 2m?	Ít nhất 4 bánh xe (2 ở mỗi đầu) cho mỗi cánh. Nếu tải trọng lớn (≥ 250 kg), nên tăng lên 6 bánh xe.
Có nên dùng track trên trần hay gắn tường?	Track trên trần giúp tạo cảm giác “lơ lửng” và giảm va chạm với vật dụng. Gắn tường tiết kiệm không gian trần, thích hợp cho phòng tủ hoặc nhà bếp.
Cửa trượt tự động có cần nguồn điện riêng?	Thông thường, một nguồn 220V/110V với công tắc bảo vệ (circuit breaker) là đủ. Cần lắp đặt công tắc an toàn và dây nối đất.
Làm sao để giảm tiếng ồn khi trượt?	Sử dụng đệm cao su hoặc băng keo silicone ở mép cửa, chọn bánh xe chất lượng cao và lắp đặt track thẳng, không lệch.

10. Kết Luận

Cửa trượt ngày càng trở thành xu hướng thiết kế nội thất hiện đại nhờ tính năng tiết kiệm không gian, độ thẩm mỹ cao và khả năng linh hoạt trong việc kết nối các không gian. Việc vẽ cửa trượt một cách chi tiết và chính xác không chỉ giúp bạn hiện thực hoá ý tưởng mà còn giảm thiểu rủi ro trong quá trình thi công và lắp đặt. Bằng cách nắm vững kiến thức về các loại cửa, thành phần cấu tạo, các nguyên tắc thiết kế và áp dụng thành thạo các công cụ vẽ (AutoCAD, SketchUp, Revit…), bạn sẽ tự tin tạo ra những bản vẽ chuyên nghiệp, đáp ứng mọi yêu cầu từ khách hàng và tiêu chuẩn kỹ thuật.

Hy vọng bài viết này đã cung cấp cho bạn một hướng dẫn toàn diện từ khâu chuẩn bị, vẽ chi tiết đến các lưu ý thực tế, giúp bạn tiến tới thành công trong các dự án thiết kế cửa trượt. Chúc bạn sáng tạo và đạt được những kết quả ưng ý!
