Mở Đầu

Data Flow (luồng dữ liệu) là một khái niệm quan trọng trong thiết kế hệ thống, phân tích phần mềm và quản lý quy trình kinh doanh. Việc vẽ data flow không chỉ giúp chúng ta hiểu rõ cách dữ liệu di chuyển, biến đổi và lưu trữ trong một hệ thống, mà còn hỗ trợ giao tiếp hiệu quả giữa các thành viên trong dự án, giảm thiểu rủi ro và tăng tốc độ triển khai. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những kiến thức cơ bản nhất cho đến các kỹ thuật nâng cao, kèm theo các ví dụ thực tế và công cụ hỗ trợ.

1. Data Flow là gì?

1.1 Định nghĩa

Data Flow (luồng dữ liệu) mô tả cách dữ liệu di chuyển qua các thành phần của một hệ thống, bao gồm:

  • Nguồn dữ liệu (Data Source): nơi dữ liệu xuất phát (ví dụ: người dùng, cảm biến, cơ sở dữ liệu bên ngoài).
  • Quá trình xử lý (Process): các hoạt động biến đổi dữ liệu (ví dụ: tính toán, lọc, hợp nhất).
  • Lưu trữ (Data Store): nơi dữ liệu được lưu trữ tạm thời hoặc lâu dài (ví dụ: bảng trong DB, file).
  • Đích dữ liệu (Data Destination): nơi dữ liệu cuối cùng được gửi tới (ví dụ: giao diện người dùng, API khác).

1.2 Lợi ích của việc vẽ Data Flow

Lợi ích Mô tả
Hiểu rõ hệ thống Giúp mọi người trong dự án có chung một ngôn ngữ hình ảnh.
Phát hiện lỗi Dễ dàng nhận ra các điểm nghẽn, dữ liệu mất mát hoặc vòng lặp không mong muốn.
Tối ưu hoá Xác định các bước không cần thiết, giảm thiểu độ trễ và chi phí tài nguyên.
Giao tiếp với khách hàng Trình bày trực quan giúp khách hàng hiểu và đưa ra phản hồi nhanh chóng.
Chuẩn hoá quy trình Tạo tài liệu chuẩn cho việc bảo trì, mở rộng và đào tạo nhân viên mới.

2. Các Thành Phần Cơ Bản Khi Vẽ Data Flow Diagram (DFD)

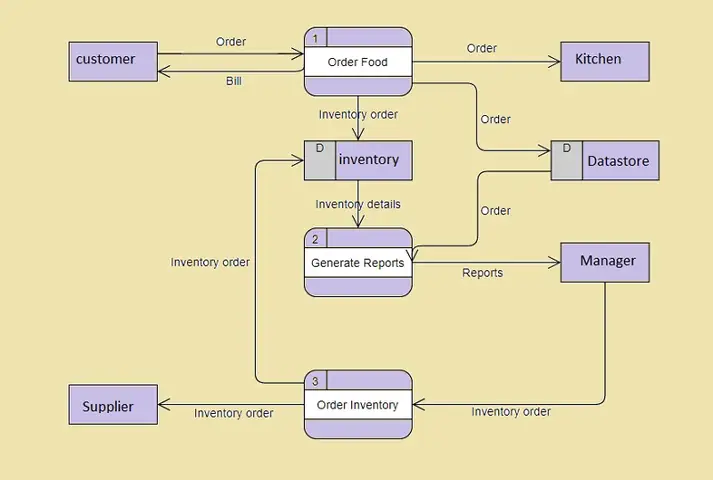

Cách Vẽ Data Flow
Cách Vẽ Data Flow

2.1 Symbol (Ký hiệu) chuẩn

Ký hiệu Tên Mô tả
Hình tròn / Oval Process (Quá trình) Thực hiện một hoạt động biến đổi dữ liệu.
Mũi tên Data Flow (Luồng dữ liệu) Cho biết hướng di chuyển của dữ liệu.
Hình chữ nhật mở External Entity (Thực thể bên ngoài) Nguồn hoặc đích dữ liệu nằm ngoài hệ thống.
Hình chữ nhật đôi Data Store (Kho dữ liệu) Nơi lưu trữ dữ liệu (cơ sở dữ liệu, file, v.v.).

2.2 Các cấp độ DFD

Cấp độ Mô tả
Level 0 (Context Diagram) Mô tả toàn bộ hệ thống như một hộp đen, chỉ hiển thị các thực thể bên ngoài và luồng dữ liệu chính.
Level 1 Phân tách hệ thống thành các quá trình chính, hiển thị chi tiết hơn các luồng dữ liệu giữa chúng.
Level 2+ Tiếp tục chi tiết hoá từng quá trình thành các subprocess để mô tả chi tiết sâu hơn.

3. Quy Trình Vẽ Data Flow Từ A → Z

Bước 1: Thu Thập Yêu Cầu và Xác Định Phạm Vi

  1. Phỏng vấn Stakeholder: Ghi lại mọi nguồn dữ liệu, các quy trình hiện tại và mong muốn của người dùng.
  2. Xác định các thực thể bên ngoài: Ai hoặc gì là nguồn/đích dữ liệu? (Khách hàng, hệ thống bên thứ ba, v.v.)
  3. Lập danh sách các chức năng chính: Ví dụ: “Đăng ký tài khoản”, “Thanh toán”, “Báo cáo doanh thu”.

Bước 2: Xây Dựng Context Diagram (Level 0)

  • Vẽ một Process duy nhất đại diện cho toàn bộ hệ thống.
  • Kết nối với các External Entity bằng Data Flow.
  • Đảm bảo không có Data Store trong level này.

Bước 3: Phân Tách Thành Các Process Cấp 1

  • Dựa vào danh sách chức năng, chia Process lớn thành các Process con (thường 4‑8).
  • Xác định Data Store cần thiết cho mỗi quá trình.
  • Vẽ Data Flow giữa các Process, Data Store, và External Entity.

Bước 4: Chi Tiết Hóa Các Process (Level 2+)

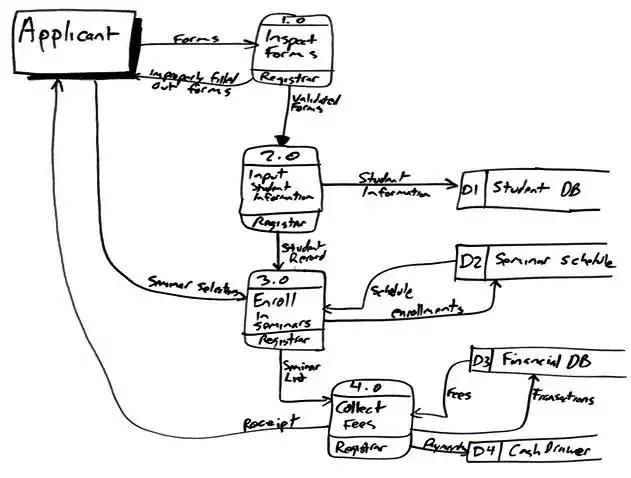

Cách Vẽ Data Flow
Cách Vẽ Data Flow
  • Chọn một Process cần chi tiết hơn (ví dụ: “Xử lý thanh toán”).
  • Phân tách thành các Subprocess (Xác thực thẻ, Kiểm tra số dư, Gửi yêu cầu tới ngân hàng, …).
  • Đánh dấu các Data Store phụ trợ nếu có.

Bước 5: Kiểm Tra Tính Nhất Quán

  • Luồng dữ liệu phải cân bằng: Dữ liệu vào và ra của mỗi Process phải khớp.
  • Không có vòng lặp vô nghĩa: Luồng dữ liệu không nên quay lại cùng một Process mà không có xử lý.
  • Tên luồng dữ liệu phải mô tả: Ví dụ “Yêu cầu thanh toán”, “Kết quả xác thực”.

Bước 6: Đánh Giá và Cải Tiến

  • Review với team: Đảm bảo mọi người hiểu và đồng ý.
  • Kiểm thử giả lập: Theo dõi một kịch bản thực tế và kiểm tra luồng dữ liệu có hợp lý không.
  • Tối ưu hoá: Loại bỏ các Process thừa, giảm số lượng Data Store nếu có thể.

4. Các Công Cụ Hỗ Trợ Vẽ Data Flow

Công cụ Loại Ưu điểm Nhược điểm
Microsoft Visio Desktop Symbol chuẩn, tích hợp Office. Giá bản quyền cao.
Lucidchart Web Hợp tác thời gian thực, mẫu DFD sẵn có. Giới hạn tính năng trong gói miễn phí.
draw.io (diagrams.net) Web/Desktop Miễn phí, tích hợp Google Drive. Giao diện hơi rối khi có nhiều diagram.
StarUML Desktop Hỗ trợ nhiều loại diagram UML, DFD. Cần cài đặt, không trực tuyến.
Balsamiq Mockups Desktop/Web Dễ vẽ nhanh, thích hợp cho prototype. Không chuẩn ký hiệu DFD chuyên sâu.

Mẹo: Khi làm việc nhóm, ưu tiên công cụ hỗ trợ đồng thời (Lucidchart, draw.io) để tránh việc phải gửi file qua email và gây xung đột phiên bản.

5. Ví Dụ Thực Tế: Vẽ Data Flow Cho Ứng Dụng Thương Mại Điện Tử

5.1 Bối Cảnh

  • Người dùng: Khách hàng truy cập website, đăng ký, mua hàng.
  • Hệ thống: Web server, service API, cơ sở dữ liệu, hệ thống thanh toán bên thứ ba.
  • Mục tiêu: Mô tả luồng dữ liệu từ khi khách hàng đặt hàng tới khi nhận được xác nhận thanh toán.

5.2 Context Diagram (Level 0)

Cách Vẽ Data Flow
Cách Vẽ Data Flow
Customer --> (E‑Commerce System) --> Payment Gateway
  • External Entities: Customer, Payment Gateway.
  • Process: Toàn bộ hệ thống thương mại điện tử.

5.3 Level 1 DFD

Process Mô tả
1. Quản lý tài khoản Đăng ký, đăng nhập, cập nhật hồ sơ.
2. Quản lý giỏ hàng Thêm/xóa sản phẩm, tính toán tổng.
3. Xử lý đơn hàng Tạo đơn, kiểm tra tồn kho, gửi yêu cầu thanh toán.
4. Xác nhận thanh toán Nhận phản hồi từ Payment Gateway, cập nhật trạng thái.
5. Gửi thông báo Email, SMS cho khách hàng.

Data Stores:

  • DS1 – User DB
  • DS2 – Product DB
  • DS3 – Order DB
  • DS4 – Transaction Log

Data Flows (một phần):

  • Customer → 1. Quản lý tài khoản: “Yêu cầu đăng ký/đăng nhập”.
  • 1. Quản lý tài khoản → DS1: “Lưu/đọc thông tin người dùng”.
  • Customer → 2. Quản lý giỏ hàng: “Thêm sản phẩm”.
  • 2. Quản lý giỏ hàng → DS2: “Kiểm tra tồn kho”.
  • 2. Quản lý giỏ hàng → 3. Xử lý đơn hàng: “Yêu cầu tạo đơn”.
  • 3. Xử lý đơn hàng → DS3: “Lưu đơn hàng”.
  • 3. Xử lý đơn hàng → Payment Gateway: “Yêu cầu thanh toán”.

5.4 Level 2 – Chi Tiết Process “Xử Lý Đơn Hàng”

  1. 3.1 Kiểm tra tồn kho – Đọc DS2, trả về “Còn hàng/ Hết hàng”.
  2. 3.2 Tạo Order Record – Ghi vào DS3, trả về Order ID.
  3. 3.3 Tính toán tổng tiền – Dựa trên giá và số lượng.
  4. 3.4 Gửi yêu cầu thanh toán – Gửi dữ liệu tới Payment Gateway.

5.5 Kiểm Tra Tính Nhất Quán

  • Luồng dữ liệu “Order ID” xuất hiện ở 3.2 và được truyền tới 3.4, sau đó tới 4. Xác nhận thanh toán.
  • Data Store DS3 chỉ được ghi khi có Order ID hợp lệ, tránh tạo đơn trống.
  • Data Flow “Kết quả thanh toán” từ Payment Gateway tới 4. Xác nhận thanh toán phải được xử lý và cập nhật lại DS3 và DS4.

5.6 Cải Tiến

  • Cache tồn kho: Thêm Data Store tạm thời để giảm truy vấn DS2 quá thường xuyên.
  • Batch xử lý email: Thay vì gửi email ngay, lưu vào DS5 – Email Queue để xử lý batch, giảm tải server.

6. Các Nguyên Tắc Thiết Kế Data Flow Hiệu Quả

  1. Keep It Simple (KISS)
  2. Mỗi Process chỉ nên thực hiện một chức năng duy nhất. Tránh “Process” quá phức tạp.

  3. Avoid Redundancy

  4. Không lặp lại cùng một Data Store ở nhiều nơi nếu không cần thiết.

  5. Balanced Data Flow

  6. Đảm bảo rằng mỗi luồng dữ liệu có nguồn và đích rõ ràng, không “rò rỉ” dữ liệu.

  7. Naming Convention

  8. Sử dụng tên ngắn gọn nhưng mô tả đầy đủ (ví dụ: “CustomerInfo”, “PaymentRequest”).

  9. Consistent Symbol Use

  10. Đảm bảo toàn bộ diagram sử dụng cùng một bộ ký hiệu, tránh nhầm lẫn.

  11. Document Assumptions

  12. Ghi chú các giả định (ví dụ: “Giả sử Payment Gateway trả về 5 trạng thái”).

7. Thực Hành: Tự Vẽ Data Flow Cho Một Ứng Dụng Quản Lý Nhân Sự

Cách Vẽ Data Flow
Cách Vẽ Data Flow

7.1 Bước 1: Xác Định Yêu Cầu

  • Nhân viên: Đăng ký, cập nhật hồ sơ, nộp đơn nghỉ phép.
  • Quản lý: Xem danh sách nhân viên, phê duyệt nghỉ phép.
  • HR System: Lưu trữ dữ liệu, gửi thông báo.

7.2 Context Diagram

Employee --> (HR Management System) --> Manager

7.3 Level 1 DFD

Process Data Flow Data Store
1. Quản lý hồ sơ Nhân viên → “Cập nhật hồ sơ” DS1 – Employee DB
2. Quản lý nghỉ phép Nhân viên → “Đơn nghỉ” DS2 – Leave Requests
3. Phê duyệt Manager → “Phê duyệt/ từ chối” DS2 – Leave Requests
4. Thông báo System → “Email/ SMS” DS3 – Notification Log

7.4 Level 2 – Chi Tiết Process “Quản Lý Nghỉ Phép”

  1. 2.1 Nhận đơn – Nhân viên gửi Form.
  2. 2.2 Kiểm tra quyền – Đọc DS1 để xác nhận số ngày còn lại.
  3. 2.3 Lưu đơn – Ghi vào DS2, trạng thái “Chờ duyệt”.
  4. 2.4 Gửi thông báo – Gửi email tới Manager.

7.5 Kiểm Tra

  • Đảm bảo 2.2 không bỏ qua kiểm tra ngày phép, tránh nhân viên nộp quá hạn.
  • Data Flow “Kết quả phê duyệt” từ Manager tới 3. Phê duyệt phải cập nhật DS2 và DS3 đồng thời.

8. Khi Nào Nên Sử Dụng Data Flow Diagram Thay Vì Các Loại Diagram Khác?

Trường hợp DFD UML Sequence Diagram BPMN
Mô tả luồng dữ liệu ✅ ❌ ✅ (có thể)
Mô tả hành vi thời gian ❌ ✅ ✅
Mô tả quy trình nghiệp vụ chi tiết ✅ (cấp 2+) ❌ ✅
Yêu cầu chuẩn giao tiếp API ✅ (có thể kèm) ✅ (UML) ✅ (BPMN)
Đối tượng không quan tâm tới dữ liệu ❌ ✅ ✅

Kết luận: DFD là lựa chọn tối ưu khi mục tiêu chính là hiểu và tối ưu hoá luồng dữ liệu trong hệ thống.

Cách Vẽ Data Flow
Cách Vẽ Data Flow

9. Các Sai Lầm Thường Gặp Khi Vẽ Data Flow và Cách Tránh

Sai lầm Hậu quả Cách tránh
Kết hợp quá nhiều chức năng trong một Process Khó bảo trì, khó đọc. Tách thành subprocess, tuân thủ nguyên tắc “single responsibility”.
Không cân bằng luồng dữ liệu (Data In ≠ Data Out) Lỗi logic, dữ liệu mất mát. Kiểm tra từng Process, đảm bảo các luồng vào/ra khớp.
Sử dụng ký hiệu không chuẩn Nhầm lẫn, khó hiểu với người khác. Tuân thủ chuẩn Gane‑Sarson hoặc Yourdon‑DeMarco.
Ghi nhãn luồng dữ liệu mơ hồ Khó theo dõi, gây lỗi. Đặt tên cụ thể, ví dụ “OrderDetails”, “PaymentResponse”.
Bỏ qua các thực thể bên ngoài Không phản ánh đầy đủ yêu cầu. Luôn liệt kê mọi nguồn/đích dữ liệu ngay từ đầu.
Quên cập nhật diagram khi hệ thống thay đổi Tài liệu lỗi thời, gây rủi ro. Thiết lập quy trình review định kỳ (sau mỗi sprint).

10. Tổng Kết

Việc vẽ Data Flow không chỉ là một công việc kỹ thuật mà còn là một nghệ thuật truyền đạt. Khi thực hiện đúng quy trình, sử dụng ký hiệu chuẩn, và tuân thủ các nguyên tắc thiết kế, bạn sẽ:

  • Hiểu sâu hơn cấu trúc hệ thống và các phụ thuộc dữ liệu.
  • Phát hiện sớm các vấn đề như vòng lặp vô nghĩa, dữ liệu trùng lặp hoặc thiếu sót.
  • Tối ưu hoá hiệu suất bằng cách giảm bớt các bước không cần thiết.
  • Giao tiếp hiệu quả với các bên liên quan, từ nhà phát triển, QA, tới khách hàng.

Hãy bắt đầu từ việc thu thập yêu cầu, vẽ Context Diagram, sau đó tiến tới các cấp độ chi tiết hơn, luôn kiểm tra tính cân bằng và nhất quán. Sử dụng các công cụ hỗ trợ như Lucidchart hoặc draw.io để làm việc nhóm nhanh chóng, và đừng quên cập nhật diagram khi hệ thống phát triển.

Cuối cùng, luyện tập là chìa khóa. Hãy thử vẽ data flow cho các dự án cá nhân, hoặc mô phỏng lại các hệ thống bạn đã quen thuộc. Khi cảm nhận được giá trị thực tiễn, bạn sẽ thấy việc vẽ data flow trở thành một phần không thể thiếu trong quy trình thiết kế và quản lý dự án phần mềm.

Chúc bạn thành công trong việc tạo ra những Data Flow Diagram sạch sẽ, dễ hiểu và thực sự hữu ích!
