Cách Vẽ Dấu Xén (chamfer) Trong Autocad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Trong ngành thiết kế và kỹ thuật, việc tạo ra các góc xén (chamfer) là một trong những thao tác cơ bản nhưng vô cùng quan trọng. Dấu xén không chỉ giúp cải thiện tính thẩm mỹ của bản vẽ mà còn đáp ứng yêu cầu kỹ thuật, giảm thiểu nguy cơ gập góc, tăng độ bền cho các bộ phận khi lắp ráp. AutoCAD – phần mềm CAD hàng đầu thế giới – cung cấp nhiều công cụ và phương pháp để thực hiện dấu xén một cách nhanh chóng, chính xác. Bài viết dưới đây sẽ hướng dẫn chi tiết cách vẽ dấu xén trong AutoCAD, từ các lệnh cơ bản, tùy chỉnh tham số, đến các kỹ thuật nâng cao cho các trường hợp phức tạp.

1. Kiến Thức Cơ Bản Về Dấu Xén

1.1 Định Nghĩa Dấu Xén

Dấu xén (Chamfer) là một góc được cắt bớt hoặc làm phẳng tại các cạnh của một đối tượng, thường là các góc 90 độ hoặc các góc vuông góc. Trong thiết kế máy móc, dấu xén được dùng để:

• Giảm thiểu độ mòn khi các bộ phận tiếp xúc nhau.
• Cải thiện việc lắp ráp bằng cách tạo không gian cho các mối nối.
• Tăng cường độ bền cho các góc nhọn, tránh gãy gập.
• Nâng cao thẩm mỹ cho bản vẽ và sản phẩm cuối cùng.

1.2 Các Loại Dấu Xén Thông Thường

• Chamfer Đối Xứng: Hai cạnh tạo thành góc được cắt bớt với cùng một khoảng cách (độ dài) từ mỗi cạnh.
• Chamfer Không Đối Xứng: Hai cạnh có độ dài cắt bớt khác nhau, thường áp dụng khi yêu cầu kỹ thuật đặc thù.
• Chamfer Góc Độ: Thay vì xác định độ dài, người dùng chỉ định góc của dấu xén.
• Chamfer Đa Dạng: Áp dụng cho nhiều cạnh cùng lúc, hoặc trên các đối tượng phức tạp như polyline, 3D solid.

2. Chuẩn Bị Môi Trường AutoCAD

2.1 Kiểm Tra Phiên Bản

Có thể bạn quan tâm: Cách Vẽ Dấu Trong Fontlab: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Các lệnh và tính năng vẽ dấu xén có thể khác nhau nhẹ giữa các phiên bản AutoCAD (AutoCAD 2026, 2026, 2026…). Đảm bảo bạn đang sử dụng phiên bản hỗ trợ lệnh CHAMFER (tất cả các phiên bản hiện nay đều hỗ trợ).

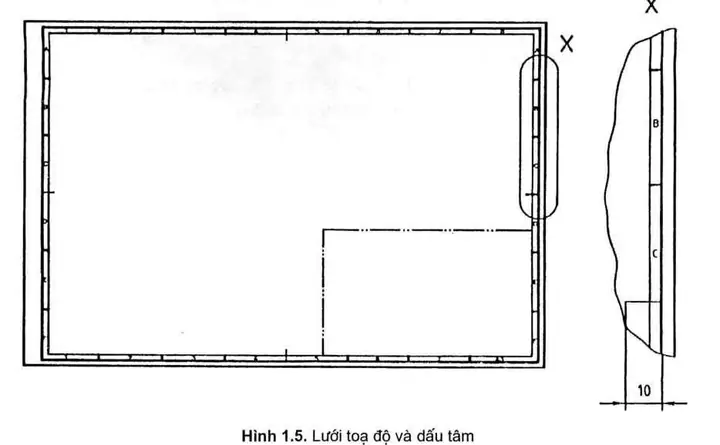

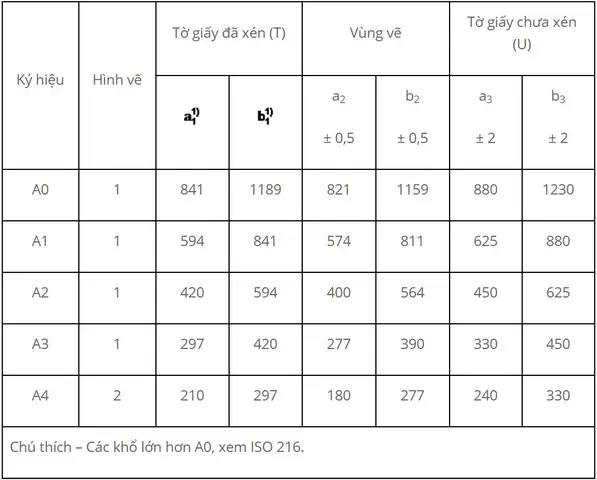

2.2 Thiết Lập Đơn Vị Đo Lường

• Command: UNITS
• Thiết lập: Chọn đơn vị đo (mm, cm, inch…) phù hợp với dự án.
• Đảm bảo độ chính xác (Precision) đủ cao để tránh lỗi khi nhập giá trị chamfer.

2.3 Kiểm Tra Layer

• Tạo layer riêng cho các đường nét chamfer nếu cần tách biệt với các đối tượng khác.
• Đặt color, linetype, lineweight phù hợp để dễ dàng nhận biết khi in hoặc xuất file.

3. Lệnh CHAMFER – Cơ Bản

3.1 Cú Pháp Lệnh

CHAMFER

Hoặc dùng phím tắt CHA (khi đã thiết lập alias).

3.2 Các Tham Số Cơ Bản

• Distance1 (Độ dài 1): Khoảng cách cắt bớt từ cạnh đầu tiên.
• Distance2 (Độ dài 2): Khoảng cách cắt bớt từ cạnh thứ hai (đối xứng nếu không nhập).
• Angle (Góc): Thay thế cho Distance1 và Distance2 khi muốn xác định góc.
• Trim: Tự động cắt bớt các đoạn thừa sau khi tạo chamfer (mặc định là ON).

3.3 Bước Thực Hiện Cơ Bản

1. Gõ lệnh: Nhập CHAMFER → Enter.
2. Nhập tham số: Khi dòng lệnh hiện Specify first chamfer distance <0.0>: nhập giá trị (ví dụ 5) → Enter. Nếu muốn nhập Distance2, nhập tiếp Specify second chamfer distance <0.0>: (ví dụ 5) → Enter.
3. Chọn đối tượng: Click vào đầu tiên của góc cần xén → Enter. Click vào đầu thứ hai → Enter.
4. Kết quả: Đường viền góc sẽ được thay thế bằng một đoạn thẳng mới có độ dài xác định.

3.4 Ví Dụ Thực Tế

Có thể bạn quan tâm: Cách Vẽ Dấu Ngoặc Lớn: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Ví dụ 1: Xén góc 90° trong bản vẽ khung máy, độ dài 10mm mỗi bên.
• Lệnh: CHAMFER
• Distance1: 10
• Distance2: 10

• Chọn 2 cạnh tạo góc.

• Ví dụ 2: Xén góc không đối xứng, Distance1 = 8mm, Distance2 = 12mm.

• Lệnh: CHAMFER
• Distance1: 8
• Distance2: 12
• Chọn 2 cạnh.

4. Tùy Chỉnh Tham Số Chamfer

4.1 Sử Dụng Lệnh CHAMFER Với Tham Số Angle

Khi muốn xác định góc thay vì độ dài, thực hiện:

CHAMFER
A (Angle) → Nhập góc (ví dụ 45)

Sau đó chọn 2 cạnh như bình thường. Hệ thống sẽ tự động tính Distance1 và Distance2 dựa trên góc và độ dài cạnh hiện có.

4.2 Lệnh CHAMFER Với Tùy Chọn Trim

• Mở Trim: CHAMFER → T → ON (mặc định)
• Tắt Trim: CHAMFER → T → OFF

Khi Trim tắt, các đoạn cắt bớt sẽ không bị xóa, cho phép bạn giữ lại các phần gốc để chỉnh sửa sau.

4.3 Lưu Tham Số Mặc Định

Bạn có thể lưu các thiết lập mặc định (Distance1, Distance2, Trim) trong Options → User Preferences → Command Aliases hoặc tạo script để tự động hoá.

5. Chamfer Đối Với Đối Tượng Phức Tạp

5.1 Chamfer trên Polyline

Có thể bạn quan tâm: Cách Vẽ Dấu Nghệ Thuật: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

• PolyLine là một chuỗi các đoạn thẳng và cung tròn nối liền nhau.
• Để áp dụng chamfer, bạn cần chuyển Polyline thành các đoạn riêng:
• Lệnh EXPLODE → Chọn polyline → Enter.
• Sau khi explode, áp dụng CHAMFER cho các cạnh mong muốn.

5.2 Chamfer trên 3D Solid

Trong môi trường 3D, việc tạo chamfer yêu cầu lệnh CHAMFER trong 3D Modeling Workspace.

Bước Thực Hiện:

1. Chuyển Workspace: 3D Modeling → Workspace Switching.
2. Lệnh: CHAMFER → Enter.
3. Chọn loại chamfer: Distance hoặc Angle.
4. Chọn edges (cạnh) của solid: Click vào 2 cạnh muốn xén → Enter.
5. Xem kết quả: Solid sẽ được cắt bớt ở góc, tạo một mặt phẳng mới.

Lưu ý: Chamfer trong 3D thường yêu cầu độ chính xác cao và đối tượng không có lỗi (non-manifold). Nếu lỗi xuất hiện, hãy kiểm tra heal geometry bằng lệnh 3DREPAIR.

5.3 Chamfer Đa Dạng (Multiple Chamfers)

Nếu muốn áp dụng cùng một chamfer cho nhiều góc cùng lúc:

1. Lệnh: CHAMFER
2. Nhập tham số: Distance1, Distance2 (hoặc Angle).
3. Bật chế độ Multiple: Nhấn M trong dòng lệnh → YES.
4. Chọn các cặp cạnh liên tiếp → Nhấn Enter khi hoàn tất.

AutoCAD sẽ tự động áp dụng cùng một giá trị cho mọi cặp cạnh đã chọn.

6. Kỹ Thuật Nâng Cao

6.1 Sử Dụng Lệnh FILLET Thay Thế Chamfer

Trong một số trường hợp, FILLET (bán kính) có thể được sử dụng để tạo góc xén “có bán kính” – một dạng chamfer mềm hơn.

• Lệnh: FILLET
• Radius: Nhập bán kính rất nhỏ (ví dụ 0.1) → Khi bán kính gần 0, kết quả gần giống chamfer.

6.2 Tự Động Hóa Bằng Script

Có thể bạn quan tâm: Cách Vẽ Dải Lụa Trong Photoshop: Hướng Dẫn Chi Tiết Từng Bước Để Tạo Hiệu Ứng Sang Trọng Và Độc Đáo

Bạn có thể viết script để thực hiện chuỗi lệnh chamfer nhanh chóng.

; ChamferScript.scr
; Đặt độ dài chamfer 10mm cho toàn bộ các góc 90 độ trong file hiện tại
-CHAMFER
D
10
10
; Chọn các cạnh tự động (cần có LISP hỗ trợ)

Hoặc sử dụng AutoLISP để tạo hàm:

(defun c:ChamAll (/ ss i ent) (setq ss (ssget '((0 . "LINE") (0 . "ARC") (0 . "POLYLINE")))) (if ss (progn (command "CHAMFER" "D" 10 10) (repeat (setq i (sslength ss)) (setq ent (ssname ss (setq i (1- i)))) (command ent) ) (princ "\nChamfer applied to all selected edges.") ) (princ "\nNo edges selected.") ) (princ)
)

Sau khi lưu file .lsp, tải vào AutoCAD bằng lệnh APPLOAD, sau đó gõ ChamAll để thực hiện.

6.3 Áp Dụng Chamfer Trong Dynamic Blocks

Dynamic Blocks cho phép tạo các block có khả năng thay đổi kích thước, hình dạng. Để tích hợp chamfer:

1. Tạo block với các đối tượng cần xén.
2. Thêm parameters (Linear, Stretch) để điều chỉnh kích thước.
3. Thêm Action – Lookup hoặc Visibility để bật/tắt chamfer.
4. Sử dụng LISP hoặc Action Recorder để tự động thực hiện CHAMFER khi block được thay đổi.

6.4 Kiểm Tra và Sửa Lỗi Chamfer

• Overlapping Edges: Nếu các cạnh chồng lên nhau, CHAMFER có thể không thực hiện được. Dùng OVERKILL để dọn dẹp.
• Non-Planar Geometry: Đối với 3D solid, các cạnh không cùng mặt phẳng sẽ gây lỗi. Kiểm tra bằng PLANARITY (LISP) hoặc ANALYZE trong 3D Utilities.
• Zero Length Edges: Đảm bảo không có đoạn dài 0, vì chúng sẽ làm lệnh dừng.

7. Thực Hành – Các Bài Tập Thực Tế

Bài Tập 1: Chamfer Đối Xứng 15mm trên Khung Nhôm

1. Vẽ một hình chữ nhật 200x100mm.
2. Sử dụng CHAMFER → Distance1 = 15 → Distance2 = 15.
3. Chọn 4 góc của hình chữ nhật.
4. Kiểm tra kết quả: Các góc bây giờ có đoạn thẳng 15mm thay vì góc vuông.

Bài Tập 2: Chamfer Không Đối Xứng trên Đầu Ròng Rọc

1. Vẽ một ròng rọc (circle 80mm, line 150mm dài) và một đường thẳng nối.
2. Xác định góc cần xén: Distance1 = 8mm, Distance2 = 12mm.
3. Thực hiện CHAMFER trên góc giữa ròng rọc và đường thẳng.
4. Kiểm tra: Độ dài các đoạn xén khác nhau, phù hợp yêu cầu kỹ thuật.

Bài Tập 3: Chamfer 3D trên Khối Hình Lục Giác

1. Vẽ một box 100x80x60mm (BOX command).
2. Chuyển sang 3D Modeling workspace.
3. Lệnh CHAMFER → Distance = 5mm → chọn 2 cạnh tạo góc trên mặt trên.
4. Xem mô hình 3D: Góc trên đã được cắt bớt, tạo mặt phẳng mới.

8. Lưu Trữ và Xuất Bản Bản Vẽ Có Chamfer

8.1 Kiểm Tra Lớp (Layer) và Thuộc Tính

• Đảm bảo các đường chamfer thuộc layer đúng.
• Kiểm tra lineweight và color để bản in rõ ràng.

8.2 Xuất File

• DWG: Định dạng gốc, giữ nguyên mọi thông tin chamfer.
• DXF: Khi chia sẻ với người dùng không có AutoCAD, chắc chắn rằng các chamfer được chuyển thành polylines hoặc edges.
• PDF: Khi in, thiết lập lineweight phù hợp để chamfer không bị mờ.

8.3 Kiểm Tra Trước Khi Giao

• Sử dụng PURGE để loại bỏ các unused objects.
• Dùng AUDIT để kiểm tra lỗi (một số lỗi có thể xuất hiện sau khi thực hiện nhiều chamfer).

9. Tổng Kết

Việc vẽ dấu xén (chamfer) trong AutoCAD không chỉ là một thao tác kỹ thuật đơn thuần mà còn là một phần quan trọng của quy trình thiết kế, giúp nâng cao chất lượng sản phẩm và đáp ứng các tiêu chuẩn kỹ thuật. Bài viết đã cung cấp:

1. Kiến thức nền tảng về dấu xén và các loại chamfer.
2. Hướng dẫn chi tiết sử dụng lệnh CHAMFER trong môi trường 2D và 3D.
3. Cách tùy chỉnh tham số Distance, Angle và Trim.
4. Kỹ thuật nâng cao như script, AutoLISP, dynamic blocks và xử lý lỗi.
5. Bài tập thực tế để người dùng tự luyện tập và nắm vững.

Hãy áp dụng những kiến thức này vào các dự án thực tế của bạn, từ bản vẽ cơ khí, kiến trúc đến các mô hình 3D phức tạp. Khi đã thành thạo, bạn sẽ nhận ra rằng việc tạo dấu xén trong AutoCAD không còn là một khó khăn mà trở thành một công cụ mạnh mẽ, giúp tối ưu hoá thiết kế và tăng tốc quá trình sản xuất.

Chúc bạn thành công! Nếu còn thắc mắc hoặc muốn chia sẻ kinh nghiệm, đừng ngần ngại để lại bình luận dưới bài viết. AutoCAD luôn mở ra vô vàn khả năng sáng tạo – chỉ cần bạn biết cách khai thác!
