Cách Vẽ Đồ Thị Pv: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về đồ thị PV

Đồ thị PV (Pressure‑Volume) là một công cụ quan trọng trong nhiều lĩnh vực khoa học và kỹ thuật, đặc biệt là trong nhiệt động lực học, cơ học chất lỏng, và thiết kế thiết bị công nghiệp. Đồ thị này mô tả mối quan hệ giữa áp suất (P) và thể tích (V) của một hệ thống trong các quá trình nhiệt động lực học khác nhau như quá trình isothermal (nhiệt độ không đổi), isobaric (áp suất không đổi), isochoric (thể tích không đổi) và adiabatic (không trao đổi nhiệt). Việc nắm vững cách vẽ đồ thị PV không chỉ giúp bạn hiểu sâu hơn về các quy luật vật lý mà còn hỗ trợ trong việc thiết kế, phân tích và tối ưu hoá các quá trình công nghiệp.

Bài viết dưới đây sẽ cung cấp một hướng dẫn chi tiết, từng bước một, từ các kiến thức nền tảng đến các kỹ thuật nâng cao, nhằm giúp bạn tự tin vẽ và giải thích các đồ thị PV cho mọi loại quá trình. Nội dung được chia thành các phần chính:

1. Cơ sở lý thuyết: Các công thức, định luật và đặc tính của các quá trình PV.
2. Chuẩn bị dữ liệu và công cụ: Cách thu thập dữ liệu, lựa chọn phần mềm hoặc công cụ vẽ.
3. Bước thực hiện vẽ đồ thị PV: Các bước cụ thể, bao gồm tính toán, vẽ tay và vẽ bằng phần mềm.
4. Phân tích và giải thích đồ thị: Cách đọc đồ thị, xác định công, năng lượng và các thông số quan trọng.
5. Ứng dụng thực tiễn: Các ví dụ trong thực tế như máy hơi nước, máy nén khí, và hệ thống làm lạnh.
6. Mẹo và lưu ý: Các lỗi thường gặp và cách tránh.

1.1. Vì sao đồ thị PV quan trọng?

• Hiểu quá trình năng lượng: Đồ thị PV cho phép chúng ta trực quan hoá quá trình trao đổi năng lượng dưới dạng công (W) và nhiệt (Q). Diện tích dưới đường cong trên đồ thị chính là công thực hiện bởi hoặc lên hệ thống.
• Thiết kế thiết bị: Khi thiết kế máy nén, bình chứa, hoặc bình hơi, việc biết cách áp suất và thể tích thay đổi theo thời gian giúp tối ưu hoá kích thước, vật liệu và hiệu suất.
• Kiểm tra và chuẩn đoán: Trong công nghiệp, các biểu đồ PV được dùng để kiểm tra hoạt động của thiết bị, phát hiện rò rỉ, mất năng lượng hay các vấn đề vận hành.

2. Cơ sở lý thuyết về các quá trình PV

2.1. Định luật khí lý tưởng

Phần lớn các đồ thị PV trong thực tiễn dựa trên mô hình khí lý tưởng, được mô tả bởi phương trình:

Có thể bạn quan tâm: Cách Vẽ Đồ Thị Positioning Hiệu Quả: Hướng Dẫn Chi Tiết Từ A Đến Z

PV = nRT

Trong đó:
– (P) = áp suất (Pa hoặc atm)
– (V) = thể tích (m³ hoặc L)
– (n) = số mol khí
– (R) = hằng số khí lý tưởng (8.314 J·mol⁻¹·K⁻¹)
– (T) = nhiệt độ (K)

2.2. Các quá trình cơ bản

Quá trình	Điều kiện	Phương trình	Đặc điểm đồ thị
Isothermal (nhiệt độ không đổi)	(T = const)	(PV = const)	Đường hyperbolic, dốc giảm khi V tăng
Isobaric (áp suất không đổi)	(P = const)	(V \propto T)	Đường thẳng ngang (độ dốc 0) trên trục P‑V
Isochoric (thể tích không đổi)	(V = const)	(P \propto T)	Đường thẳng đứng (độ dốc vô hạn)
Adiabatic (không trao đổi nhiệt)	(Q = 0)	(PV^{\gamma}= const) (với (\gamma = C_p/C_v))	Đường cong dốc hơn isothermal, giảm nhanh hơn khi V tăng

2.3. Công thực hiện trong quá trình PV

Công thực hiện (W) trong một quá trình được tính bằng tích phân:

W = \int_{V_i}^{V_f} P \, dV

• Isothermal: (W = nRT \ln\left(\frac{V_f}{V_i}\right))
• Adiabatic: (W = \frac{P_i V_i – P_f V_f}{\gamma – 1})
• Isobaric: (W = P (V_f – V_i))
• Isochoric: (W = 0) (vì (dV = 0))

Những công thức này sẽ giúp bạn tính diện tích dưới đường cong khi vẽ đồ thị.

3. Chuẩn bị dữ liệu và công cụ vẽ

3.1. Thu thập dữ liệu thực nghiệm

Nếu bạn muốn vẽ đồ thị dựa trên dữ liệu thực tế (ví dụ từ thí nghiệm khí nén), cần thực hiện các bước sau:

1. Lựa chọn thiết bị đo: Áp suất kế (manometer, pressure transducer) và bình đo thể tích (piston cylinder hoặc bồn chứa có đo lường chính xác).
2. Ghi lại các cặp (P, V): Đảm bảo nhiệt độ được kiểm soát hoặc ghi lại để biết quá trình là isothermal hay không.
3. Kiểm tra tính nhất quán: Đối với mỗi quá trình, các điểm dữ liệu nên nằm trên một đường cong mượt mà; nếu có sai lệch lớn, cần kiểm tra lại thiết bị.

3.2. Công cụ vẽ đồ thị

Có thể bạn quan tâm: Cách Vẽ Đồ Thị Phẳng: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Bạn có thể vẽ đồ thị PV bằng nhiều phương pháp:

• Vẽ tay: Dùng giấy đồ thị, thước kẻ, và bút màu. Phù hợp cho giáo dục và nhanh chóng.
• Microsoft Excel / Google Sheets: Nhập dữ liệu, dùng biểu đồ “Scatter with Smooth Lines”.
• MATLAB / Octave: Dùng lệnh plot, hold on, và fill để tô màu diện tích.
• Python (Matplotlib, Seaborn): Linh hoạt, dễ tự động hoá, ví dụ:

import numpy as np
import matplotlib.pyplot as plt # Ví dụ quá trình isothermal
V = np.linspace(0.1, 1.0, 100) # m³
T = 300 # K
n = 1 # mol
R = 8.314
P = n R T / V plt.plot(V, P, label='Isothermal (300K)')
plt.xlabel('Thể tích (m³)')
plt.ylabel('Áp suất (Pa)')
plt.title('Đồ thị PV')
plt.legend()
plt.grid(True)
plt.show()

• Graphing calculators (TI‑84, Casio): Đối với sinh viên, có thể nhập công thức và vẽ nhanh.

3.3. Lựa chọn phạm vi trục

• Trục X (V): Chọn khoảng thể tích từ giá trị tối thiểu tới tối đa mà hệ thống có thể đạt được. Đối với khí trong bình, thường bắt đầu từ thể tích chết (tối thiểu) tới thể tích tối đa khi bình mở.
• Trục Y (P): Đặt tối đa dựa trên áp suất an toàn của thiết bị, thường là một chút cao hơn giá trị thực tế để tránh cắt đồ thị.

4. Bước thực hiện vẽ đồ thị PV

4.1. Vẽ tay

1. Chuẩn bị giấy đồ thị: Đặt trục X (V) và trục Y (P) sao cho khoảng cách giữa các điểm chia đều.
2. Đánh dấu các điểm dữ liệu: Dùng thước kẻ để xác định vị trí (V, P) cho mỗi cặp dữ liệu.
3. Kết nối các điểm: Nếu quá trình liên tục, dùng nét mượt (đường cong) để nối các điểm. Đối với quá trình đột biến (ví dụ quá trình ngắt), vẽ các đoạn thẳng riêng biệt.
4. Ghi chú: Đánh dấu các điểm quan trọng như điểm bắt đầu (A), điểm kết thúc (B), và các trạng thái trung gian (C, D).
5. Tô màu diện tích: Nếu muốn tính công, tô màu khu vực nằm dưới đường cong và ghi chú công bằng đơn vị (J).

4.2. Vẽ bằng Excel

1. Nhập dữ liệu: Tạo cột “Thể tích (L)” và “Áp suất (kPa)”.
2. Chọn biểu đồ Scatter: Chọn “Insert → Scatter → Smooth Lines”.
3. Thêm đường nối: Đánh dấu “Trendline” nếu muốn có công thức.
4. Tô màu diện tích: Dùng công cụ “Format Data Series → Fill → Solid” và chọn “Transparency” để làm mờ.
5. Thêm nhãn: Đánh dấu các điểm A, B bằng “Data Labels”.

4.3. Vẽ bằng Python (Matplotlib)

1. Xác định hàm P(V): Đối với quá trình isothermal, P = nRT/V.
2. Tạo mảng V: V = np.linspace(V_min, V_max, N).
3. Vẽ đường cong: plt.plot(V, P, 'b-', linewidth=2).
4. Tô màu diện tích (công): plt.fill_between(V, P, color='skyblue', alpha=0.4).
5. Thêm annotation: plt.annotate('A', xy=(V0, P0), xytext=(V0+0.05, P0+0.5), arrowprops=dict(arrowstyle='->')).
6. Hiển thị: plt.show().

5. Phân tích và giải thích đồ thị PV

Có thể bạn quan tâm: Cách Vẽ Đồ Thị Oxyz Chi Tiết Từ A Đến Z: Hướng Dẫn Toàn Diện Cho Người Mới Bắt Đầu

5.1. Đọc diện tích – tính công

• Diện tích dưới đường cong: Tương đương với công thực hiện bởi hệ thống (nếu quá trình tiến từ trái sang phải). Đối với quá trình ngược lại, diện tích sẽ là công tiêu thụ.
• Ví dụ: Đối với quá trình isothermal từ (V_1 = 0.2 \, \text{m}^3) tới (V_2 = 0.5 \, \text{m}^3) với (T = 300 \, \text{K}), công thực hiện:

W = nRT \ln\left(\frac{V_2}{V_1}\right)

Nếu (n = 1) mol, (R = 8.314) J·mol⁻¹·K⁻¹:

W = 8.314 \times 300 \times \ln\left(\frac{0.5}{0.2}\right) \approx 2494 \,\text{J}

Bạn có thể xác nhận bằng cách đo diện tích trên đồ thị (đơn vị Pa·m³ = J).

5.2. Xác định trạng thái

• Điểm giao nhau: Khi hai quá trình (ví dụ isothermal và adiabatic) cắt nhau, điểm giao là trạng thái chung, có cùng (P, V).
• Đỉnh cực đại/tiểu: Đối với quá trình tuần hoàn (như trong động cơ Otto), các đỉnh là các trạng thái nén và mở rộng quan trọng.

5.3. Vòng lặp Carnot trên đồ thị PV

Vòng Carnot bao gồm hai quá trình isothermal và hai quá trình adiabatic. Khi vẽ trên đồ thị PV, bạn sẽ thấy:

1. Đường isothermal nóng (nhiệt độ cao) ở phía trên.
2. Đường isothermal lạnh (nhiệt độ thấp) ở phía dưới.
3. Hai đường adiabatic nối chúng, tạo thành hình chữ nhật cong.

Diện tích vòng lặp là công ròng, và tỉ lệ công trên nhiệt lượng cung cấp cho quá trình isothermal nóng cho ra hiệu suất Carnot:

\eta = 1 – \frac{T_{cold}}{T_{hot}}

5.4. Phân tích sai số

• Sai số đo áp suất: Thường xuất hiện dưới dạng sai lệch ngẫu nhiên, ảnh hưởng đến độ mịn của đường cong.
• Sai số thể tích: Do độ dày tường bình, tràn, hoặc độ không đồng nhất của piston.
• Cách giảm sai số: Sử dụng thiết bị đo chuẩn, hiệu chuẩn thường xuyên, và thực hiện nhiều lần đo trung bình.

6. Ứng dụng thực tiễn của đồ thị PV

Có thể bạn quan tâm: Cách Vẽ Đồ Thị Online: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

6.1. Máy hơi nước

Trong máy hơi nước, quá trình mở rộng hơi qua turbine được mô tả bằng đường cong adiabatic (hoặc isentropic). Đồ thị PV giúp:

• Tối ưu hoá công suất: Bằng cách tăng diện tích vòng lặp (nâng nhiệt độ và áp suất đầu vào).
• Kiểm tra hiệu suất: So sánh diện tích thực tế với lý thuyết để xác định mất mát.

6.2. Máy nén khí

Quá trình nén khí thường gần như adiabatic. Đồ thị PV cho phép:

• Tính công nén: Diện tích dưới đường nén adiabatic.
• Đánh giá nhiệt độ tăng: Nhờ công thức (PV^\gamma = const), ta có thể tính nhiệt độ cuối cùng và thiết kế tản nhiệt phù hợp.

6.3. Hệ thống làm lạnh (Refrigeration)

Trong chu trình hơi lạnh (vòng Brayton hoặc Vapor‑Compression), các giai đoạn hấp thụ và bốc hơi được mô tả bằng quá trình isothermal, trong khi nén và mở rộng là adiabatic. Đồ thị PV giúp:

• Xác định điểm làm việc: Áp suất và thể tích tại các van mở/đóng.
• Tối ưu hoá công suất làm lạnh: Bằng cách tăng diện tích vòng lặp.

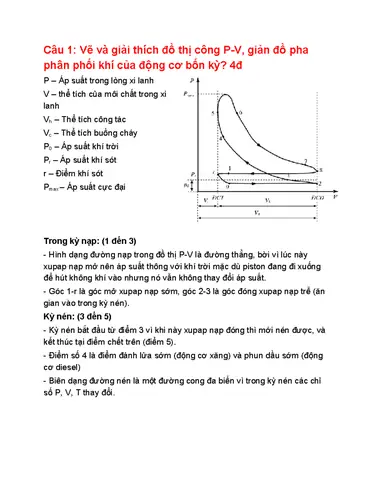

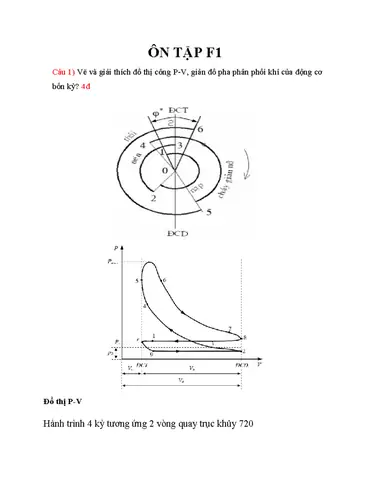

6.4. Động cơ Otto và Diesel

Vòng Otto (động cơ xăng) và Diesel (động cơ diesel) đều có các giai đoạn isochoric (đốt nhiên liệu) và adiabatic (nén, mở rộng). Đồ thị PV cho phép:

• Tính công cơ học: Diện tích vòng lặp.
• Đánh giá hiệu suất nhiệt: So sánh với hiệu suất Carnot.

7. Mẹo và lưu ý khi vẽ đồ thị PV

1. Giữ đơn vị nhất quán: Nếu dùng Pa và m³, công sẽ tính được bằng J. Tránh trộn lẫn atm với L nếu không chuyển đổi.
2. Đánh dấu các trạng thái quan trọng: A, B, C, D giúp người đọc theo dõi quá trình.
3. Sử dụng màu sắc khác nhau cho các quá trình: Ví dụ, xanh cho isothermal, đỏ cho adiabatic, giúp phân biệt nhanh.
4. Kiểm tra tính hợp lệ của đường cong: Đối với khí thực, đường cong sẽ lệch so với khí lý tưởng; nếu sai quá mức, cần xem xét hiệu ứng Van der Waals.
5. Không vẽ quá nhanh: Đối với vẽ tay, hãy dùng thước kẻ để đảm bảo độ chính xác, đặc biệt ở các điểm giao nhau.
6. Ghi chú các giả thiết: Ví dụ “giả sử quá trình isothermal, T = 300 K”.
7. Sử dụng phần mềm để tính diện tích tự động: Trong Excel, bạn có thể dùng hàm =SUMPRODUCT để tính diện tích dưới đường cong.
8. Kiểm tra lại công thức tính công: Đảm bảo công thức phù hợp với loại quá trình (isothermal, adiabatic,…).

8. Tổng kết

Việc vẽ đồ thị PV không chỉ là một kỹ năng cơ bản trong môn nhiệt động lực học mà còn là công cụ mạnh mẽ để phân tích, thiết kế và tối ưu hoá các hệ thống công nghiệp. Từ những nguyên tắc cơ bản như định luật khí lý tưởng, các công thức mô tả quá trình isothermal, isobaric, isochoric và adiabatic, cho tới các công cụ hiện đại như Python, MATLAB, hoặc Excel, bạn có thể tạo ra những biểu đồ chính xác và sinh động.

Các bước quan trọng để thành công bao gồm:

1. Hiểu rõ loại quá trình và áp dụng công thức phù hợp.
2. Chuẩn bị dữ liệu chính xác, kiểm tra sai số.
3. Lựa chọn công cụ vẽ phù hợp với mục tiêu (vẽ tay cho giáo dục, phần mềm cho báo cáo chuyên nghiệp).
4. Thực hiện vẽ cẩn thận, chú ý tới đơn vị và tỷ lệ.
5. Phân tích đồ thị để tính công, năng lượng và đánh giá hiệu suất.
6. Áp dụng vào thực tiễn như máy hơi nước, máy nén khí, hệ thống làm lạnh và động cơ.
7. Kiểm tra và tối ưu bằng cách so sánh với lý thuyết và điều chỉnh thiết kế.

Hy vọng bài viết này đã cung cấp cho bạn một hướng dẫn toàn diện từ A‑Z về cách vẽ đồ thị PV, giúp bạn tự tin thực hiện các bài tập, thí nghiệm và dự án thực tế. Hãy áp dụng những kiến thức và kỹ năng này để nâng cao hiệu suất của các quá trình nhiệt động lực học trong công việc và nghiên cứu của mình.

Lưu ý cuối cùng: Đồ thị PV là “ngôn ngữ” của nhiệt động lực học. Khi bạn thành thạo cách đọc và vẽ nó, bạn đã mở ra một cánh cửa quan trọng để hiểu và điều khiển năng lượng trong mọi hệ thống. Chúc bạn thành công!
