Cách Vẽ Đường Điện: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Trong ngành điện, việc vẽ đường điện là một trong những công việc quan trọng, không chỉ giúp các kỹ sư, điện viên, nhà thầu hiểu rõ cấu trúc hệ thống mà còn là cơ sở để thực hiện lắp đặt, bảo trì và nâng cấp một cách an toàn, hiệu quả. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những kiến thức cơ bản, các chuẩn mực, công cụ cần thiết, cho tới các bước thực hiện và các lưu ý quan trọng khi vẽ đường điện. Nội dung được chia thành các phần rõ ràng, dễ theo dõi, nhằm đáp ứng nhu cầu của người mới bắt đầu cũng như những người đã có kinh nghiệm muốn nâng cao kỹ năng.

1. Kiến Thức Cơ Bản Về Đường Điện

1.1. Định Nghĩa Đường Điện

Đường điện (còn gọi là hệ thống dây dẫn) là tập hợp các thành phần dây dẫn, cáp, ống bọc, thiết bị bảo vệ và các phụ kiện liên quan, được lắp đặt để truyền tải năng lượng điện từ nguồn cung cấp (trạm điện, máy biến áp) tới các thiết bị tiêu thụ (đèn, máy móc, thiết bị điện tử). Đường điện có thể là đường dây trên không, đường dây dưới lòng đất, đường dây trong nhà hoặc đường dây công nghiệp.

1.2. Phân Loại Đường Điện

Loại đường điện	Đặc điểm	Ứng dụng
Đường dây trên không	Dây dẫn treo trên cột, sử dụng cáp thép hoặc nhôm	Truyền tải điện lực trung và cao áp
Đường dây dưới lòng đất	Cáp được chôn trong đất, bảo vệ bằng ống hoặc mương	Khu vực đô thị, khu công nghiệp, nơi cần thẩm mỹ
Đường dây trong nhà	Dây cáp, ống cáp, thiết bị bảo vệ được lắp đặt trong tường, trần	Hệ thống điện gia đình, thương mại
Đường dây công nghiệp	Cáp lớn, hệ thống bảo vệ chuyên dụng, thường có khả năng chịu tải cao	Nhà máy, khu công nghiệp, trung tâm dữ liệu

1.3. Các Thành Phần Cơ Bản Của Đường Điện

1. Dây dẫn (cáp): Truyền tải dòng điện, có các loại như cáp đồng, cáp nhôm, cáp sợi dẫn điện.
2. Ống bọc, ống cáp: Bảo vệ cáp khỏi môi trường, cơ học, ăn mòn.
3. Thiết bị bảo vệ: Cầu chì, MCB (cầu dao mini), RCCB (cầu dao rò rỉ), thiết bị ngắt mạch tự động.
4. Thiết bị nối đất: Thanh nối đất, dây nối đất, đầu nối đất.
5. Thiết bị đo lường, điều khiển: Đồng hồ đo, công tắc, rơ le, PLC.
6. Thiết bị hỗ trợ lắp đặt: Kẹp cáp, móc treo, khung cố định.

2. Chuẩn Mực Và Quy Định Kỹ Thuật

Có thể bạn quan tâm: Cách Vẽ Đường Sml: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

2.1. Các Tiêu Chuẩn Quốc Gia

• TCVN (Tiêu chuẩn Việt Nam): TCVN 5718:2001 (Hệ thống điện công nghiệp), TCVN 5890:2026 (Định mức cáp điện), TCVN 7446:2005 (Hệ thống dây dẫn dưới đất).
• QCVN (Quy chuẩn kỹ thuật quốc gia): QCVN 04:2009/BGTVT (An toàn điện), QCVN 06:2026/BGTVT (Thiết kế hệ thống điện).

2.2. Các Tiêu Chuẩn Quốc Tế

• IEC (International Electrotechnical Commission): IEC 60228 (Dây dẫn), IEC 60364 (Lắp đặt điện dân dụng), IEC 60502 (Cáp điện năng).
• NEC (National Electrical Code – Mỹ): Quy tắc lắp đặt, bảo vệ, cách điện.

2.3. Các Yếu Tố Cần Tuân Thủ Khi Vẽ Đường Điện

1. Điện áp hoạt động: Phân loại công suất và áp suất, xác định kích thước cáp.
2. Điều kiện môi trường: Nhiệt độ, độ ẩm, độ ăn mòn, nguy cơ cơ học.
3. Khoảng cách an toàn: Giữa các dây dẫn, giữa dây dẫn và vật liệu xây dựng, tiêu chuẩn cách điện.
4. Mật độ dòng điện: Đảm bảo không vượt quá khả năng chịu tải của cáp.
5. Phân phối tải: Cân bằng tải giữa các pha, tránh quá tải.
6. Bảo vệ quá dòng và rò rỉ: Lựa chọn thiết bị bảo vệ phù hợp (MCB, RCCB, ACB).

3. Công Cụ Và Phần Mềm Hỗ Trợ Vẽ Đường Điện

3.1. Công Cụ Vẽ Thủ Công

• Bảng vẽ kỹ thuật: Kích thước A1, A2, giấy vẽ.
• Bút vẽ, thước kẻ, compa.
• Mẫu ký hiệu chuẩn: Các ký hiệu điện (điện áp, dòng điện, thiết bị bảo vệ, v.v.)

3.2. Phần Mềm CAD (Computer-Aided Design)

Phần mềm	Ưu điểm	Nhược điểm
AutoCAD Electrical	Thư viện ký hiệu phong phú, tích hợp tính năng kiểm tra lỗi	Giá thành cao, yêu cầu cấu hình máy mạnh
EPLAN Electric P8	Quản lý dữ liệu dự án, tự động tạo báo cáo	Phức tạp cho người mới
SolidWorks Electrical	Kết hợp mô hình 3D, dễ dàng tích hợp với cơ khí	Đòi hỏi kiến thức SolidWorks
Dia (miễn phí)	Đơn giản, phù hợp cho bản vẽ cơ bản	Thiếu tính năng nâng cao
LibreCAD	Mã nguồn mở, dễ cài đặt	Hạn chế trong thư viện ký hiệu

3.3. Các Thư Viện Ký Hiệu Điện

• IEC 60617: Thư viện ký hiệu chuẩn quốc tế.
• VNIEC: Thư viện ký hiệu Việt Nam.
• Mẫu ký hiệu của công ty: Nhiều doanh nghiệp có bộ ký hiệu riêng.

4. Quy Trình Vẽ Đường Điện Từ A Đến Z

Có thể bạn quan tâm: Cách Vẽ Đường Pline (polyline) Chi Tiết Từ A Đến Z Trong Autocad

4.1. Bước 1: Thu Thập Thông Tin Dự Án

1. Bản vẽ kiến trúc: Xác định vị trí các phòng, khu vực, tường, trần.
2. Bản vẽ kết cấu: Xác định vị trí cột, dầm, nền, hệ thống ống nước, gas.
3. Yêu cầu tải: Danh sách các thiết bị, công suất, điện áp hoạt động.
4. Tiêu chuẩn áp dụng: Xác định các tiêu chuẩn, quy chuẩn liên quan.

4.2. Bước 2: Xác Định Phân Phối Tải

• Tính toán công suất tổng: Cộng công suất các thiết bị, cộng thêm hệ số dự phòng (thường 20-25%).
• Phân chia các mạch: Mạch chiếu sáng, mạch ổ cắm, mạch máy móc, mạch điều khiển.
• Lập bảng tính dòng điện: Dựa vào công suất và điện áp (I = P / (√3 × U × cosφ) cho ba pha).

4.3. Bước 3: Lựa Chọn Cáp Và Thiết Bị Bảo Vệ

Tiêu chí	Phương pháp lựa chọn
Công suất	Dựa vào bảng tra sức chịu tải cáp (TCVN 5890)
Chiều dài đường dây	Tính toán sụt áp (ΔU ≤ 5% tổng điện áp)
Môi trường	Chọn loại vỏ cáp (PVC, XLPE, v.v.) phù hợp
Bảo vệ	Lựa chọn MCB, RCCB, ACB dựa trên dòng ngắt và thời gian ngắt

4.4. Bước 4: Vẽ Sơ Đồ Đường Dây (One-Line Diagram)

1. Ký hiệu nguồn: Trạm, máy biến áp, nguồn cấp.
2. Ký hiệu thiết bị bảo vệ: MCB, RCCB, ACB.
3. Ký hiệu cáp: Đánh số, kích thước, loại cáp.
4. Ký hiệu tải: Đèn, ổ cắm, máy móc.
5. Ký hiệu nối đất: Thanh nối đất, dây nối.

Lưu ý: Sơ đồ one-line giúp nhìn tổng quan, dễ kiểm tra và sửa đổi.

4.5. Bước 5: Vẽ Bản Đồ Đường Điện Chi Tiết

• Vẽ trên bản vẽ kiến trúc: Đánh dấu vị trí cáp, ống cáp, thiết bị.
• Sử dụng màu sắc: Đỏ cho pha, xanh cho trung tính, vàng cho đất.
• Ghi chú chi tiết: Độ sâu chôn cáp, khoảng cách an toàn, loại ống bọc.
• Đánh số: Mỗi đoạn cáp, mỗi thiết bị có mã số duy nhất.

4.6. Bước 6: Kiểm Tra Và Rà Soát

1. Kiểm tra tính hợp lý của tải: Đảm bảo không quá tải, cân bằng ba pha.
2. Kiểm tra khoảng cách an toàn: Theo chuẩn TCVN 5718.
3. Kiểm tra sụt áp: Đảm bảo không vượt quá giới hạn.
4. Kiểm tra tính liên tục của đất: Độ trở kháng đất ≤ 10 Ω (theo tiêu chuẩn).

4.7. Bước 7: Lập Hồ Sơ Kỹ Thuật

Có thể bạn quan tâm: Cách Vẽ Đường Ngực Chuẩn – Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Bản vẽ one-line.
• Bản vẽ chi tiết.
• Bảng tính tải, sụt áp, chọn cáp.
• Danh sách thiết bị bảo vệ.
• Biên bản kiểm tra, nghiệm thu.

5. Các Kỹ Thuật Vẽ Đường Điện Thông Dụng

5.1. Vẽ Đường Điện Trên Mặt (Overhead)

• Xác định vị trí cột: Dựa vào khoảng cách tiêu chuẩn (trên 30m cho đường cao áp).
• Ký hiệu dây dẫn: Dây nhôm, dây đồng, dây thép.
• Đánh dấu độ cao: Ghi chú độ cao cột so với mặt đất.
• Bảo vệ chống sét: Cài đặt thiết bị lightning arrester.

5.2. Vẽ Đường Điện Dưới Lòng Đất (Underground)

• Xác định độ sâu chôn cáp: Thông thường 0.8-1.2m cho khu vực dân cư, 1.5-2.0m cho khu công nghiệp.
• Sử dụng ký hiệu ống cáp: Đánh số, loại vỏ (PVC, HDPE).
• Bảo vệ cơ học: Đặt cát, sỏi, ống bảo vệ.
• Ký hiệu chốt nối: Nối cáp, chuyển đổi.

5.3. Vẽ Đường Điện Nội Thất

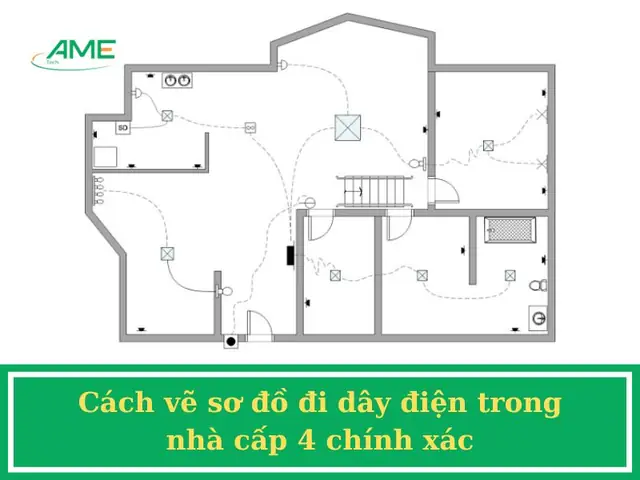

• Lên bản vẽ hệ thống điện trong nhà: Dùng ký hiệu chuẩn IEC.
• Đánh dấu vị trí ổ cắm, công tắc, đèn.
• Xác định chiều dài cáp: Tính toán độ mất mát, sụt áp.
• Lập bản vẽ 3D (nếu có): Để phối hợp với kiến trúc nội thất.

6. Các Lưu Ý Quan Trọng Khi Vẽ Đường Điện

1. An toàn là trên hết: Luôn tuân thủ quy tắc cách điện, tránh chạm vào dây có điện áp cao.
2. Độ chính xác: Sử dụng thước đo, phần mềm CAD để giảm sai số.
3. Tài liệu hoá: Mọi thay đổi phải được ghi lại, cập nhật bản vẽ.
4. Kiểm tra chéo: Yêu cầu đồng nghiệp, chuyên gia kiểm tra lại bản vẽ.
5. Tính mở rộng: Thiết kế nên có không gian dự phòng cho các hệ thống mở rộng trong tương lai.
6. Bảo trì: Đánh dấu vị trí các thiết bị bảo trì, cửa ra vào, để dễ dàng tiếp cận.

7. Ví Dụ Thực Tế: Thiết Kế Đường Điện Cho Một Căn Hộ 3 Phòng Ngủ

7.1. Thu Thập Thông Tin

• Diện tích: 120 m².
• Số phòng: 3 phòng ngủ, 1 phòng khách, 1 bếp, 2 nhà vệ sinh.
• Công suất tải:
• Đèn chiếu sáng: 1500W.
• Ổ cắm (sạc điện thoại, TV, tủ lạnh, máy giặt): 5000W.
• Thiết bị bếp (điều hòa, lò vi sóng, máy hút mùi): 3000W.
• Tiêu chuẩn áp dụng: TCVN 5718, QCVN 04:2009/BGTVT.

7.2. Tính Toán Dòng Điện

Có thể bạn quan tâm: Cách Vẽ Đường Mc – Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Tổng công suất: 1500 + 5000 + 3000 = 9500W.
• Dòng điện (U = 220V, cosφ = 0.9):
  I = P / (U × cosφ) = 9500 / (220 × 0.9) ≈ 48 A.

7.3. Phân Chia Mạch

Mạch	Công suất (W)	Dòng (A)	Cáp đề xuất
Mạch chiếu sáng	1500	6.8	2.5 mm² (Cu)
Mạch ổ cắm (phòng khách)	1500	6.8	2.5 mm²
Mạch ổ cắm (phòng ngủ)	1500	6.8	2.5 mm²
Mạch bếp	3000	13.6	4 mm²
Mạch máy giặt, máy sấy	1500	6.8	2.5 mm²
Mạch điều hòa (1.5 HP)	1200	5.5	2.5 mm²
Tổng	9500	48	—

7.4. Vẽ One-Line Diagram

• Nguồn cấp: 220V 3 pha (điện lưới).
• Hộp đấu: Hộp phân phối chính (Main Distribution Board – MDB) với các MCB 10A, 16A, 20A.
• Ký hiệu:
• MCB10A cho chiếu sáng.
• MCB16A cho ổ cắm phòng khách.
• MCB20A cho bếp.
• RCCB 30mA 2P cho toàn bộ hệ thống.

7.5. Vẽ Bản Đồ Chi Tiết

• Cáp: Dùng cáp đồng 2.5mm² cho các mạch 10A, 4mm² cho mạch bếp.
• Ống cáp: PVC 20mm, chôn trong tường 0.6m sâu.
• Vị trí thiết bị:
• Hộp công tắc và ổ cắm đặt cách tường 20cm.
• Đèn trần đặt trung tâm mỗi phòng.
• Đèn LED chiếu sáng năng lượng thấp.

7.6. Kiểm Tra

• Sụt áp: Đối với mạch bếp 4mm², độ dài ≈ 25m → ΔU ≈ 2.5% (đúng chuẩn <5%).
• Khoảng cách an toàn: Giữa cáp điện và ống nước ≥ 20cm.
• Đất: Thanh nối đất 20mm², điện trở ≤ 10Ω.

7.7. Hồ Sơ Kỹ Thuật

• Bản vẽ one-line.
• Bản vẽ chi tiết (PDF, DWG).
• Bảng tính tải và chọn cáp.
• Biên bản kiểm tra.

8. Các Công Cụ Hỗ Trợ Tự Động Hóa Trong Vẽ Đường Điện

8.1. Phần Mềm Kiểm Tra Lỗi (ERC – Electrical Rule Check)

• Chức năng: Phát hiện lỗi nối dây, sai kích thước cáp, thiếu bảo vệ.
• Ứng dụng: AutoCAD Electrical, EPLAN, SolidWorks Electrical.

8.2. Tự Động Tạo Báo Cáo

• Báo cáo danh sách vật tư: Xuất file Excel, PDF.
• Báo cáo tính toán sụt áp, công suất: Tự động cập nhật khi thay đổi thiết kế.

8.3. Mô Hình 3D

• Lợi ích: Kiểm tra va chạm (clash detection) giữa cáp điện và các hệ thống khác (điều hòa, ống nước).
• Phần mềm: Revit MEP, Navisworks.

9. Những Sai Lầm Thường Gặp Khi Vẽ Đường Điện Và Cách Khắc Phục

Sai lầm	Hậu quả	Cách khắc phục
Không tính toán sụt áp	Đèn chập, thiết bị không hoạt động ổn định	Tính toán sụt áp, chọn cáp đủ lớn
Bỏ qua khoảng cách an toàn	Nguy cơ chập điện, cháy nổ	Tuân thủ quy định khoảng cách, dùng ống bảo vệ
Chọn cáp quá nhỏ	Quá nhiệt, giảm tuổi thọ cáp	Dựa vào bảng chịu tải, cộng hệ số dự phòng
Không có thiết bị bảo vệ rò rỉ	Nguy cơ điện giật	Lắp RCCB 30mA cho các mạch có người tiếp xúc
Không đánh số các đoạn cáp	Khó bảo trì, sửa chữa	Đánh số duy nhất, ghi chú trong bản vẽ
Bản vẽ không cập nhật	Sai lệch thực tế, tai nạn	Thiết lập quy trình kiểm tra, cập nhật ngay khi có thay đổi

10. Kết Luận

Việc vẽ đường điện không chỉ là một công việc kỹ thuật mà còn là nền tảng bảo đảm an toàn, hiệu quả cho toàn bộ hệ thống điện trong bất kỳ công trình nào. Từ việc thu thập thông tin, tính toán tải, lựa chọn cáp và thiết bị bảo vệ, tới vẽ sơ đồ one-line, bản đồ chi tiết, và kiểm tra, rà soát, mỗi bước đều đòi hỏi sự tỉ mỉ, hiểu biết sâu rộng về các chuẩn mực và quy định hiện hành.

Bài viết đã cung cấp cho bạn một hướng dẫn chi tiết từ cơ bản đến nâng cao, kèm theo bảng chuẩn, ví dụ thực tế, và các công cụ hỗ trợ hiện đại như phần mềm CAD, kiểm tra lỗi tự động và mô hình 3D. Hy vọng rằng, dù bạn là sinh viên mới bắt đầu, kỹ sư điện đang tìm kiếm cách tối ưu hóa thiết kế, hay nhà thầu muốn chuẩn bị hồ sơ kỹ thuật đầy đủ, những kiến thức và quy trình ở trên sẽ giúp bạn thực hiện công việc vẽ đường điện một cách chuyên nghiệp, an toàn và hiệu quả.

Nếu bạn muốn nâng cao hơn nữa, hãy nghiên cứu sâu vào phân tích ngắn mạch, đánh giá độ ổn định lưới điện, và sử dụng các công cụ phân tích năng lượng để tối ưu hoá tiêu thụ và giảm chi phí vận hành. Đừng quên luôn cập nhật các tiêu chuẩn mới, công nghệ cáp và thiết bị bảo vệ để đáp ứng yêu cầu ngày càng cao của ngành điện trong thời đại công nghiệp 4.0.

Chúc bạn thành công trong mọi dự án thiết kế đường điện!
