Cách Vẽ Đường Tròn Nội Tiếp: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Đường tròn nội tiếp là một khái niệm quan trọng trong hình học, đặc biệt là trong các bài toán liên quan đến tam giác, tứ giác và các đa giác khác. Việc nắm vững cách vẽ đường tròn nội tiếp không chỉ giúp các bạn học sinh, sinh viên giải quyết các bài tập một cách nhanh chóng mà còn mở ra cánh cửa cho những khám phá sâu hơn về tính chất của các hình học. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những kiến thức nền tảng cho đến các phương pháp vẽ phức tạp, kèm theo các ví dụ thực tế và mẹo hữu ích.

1. Khái Niệm Cơ Bản Về Đường Tròn Nội Tiếp

1.1 Định Nghĩa

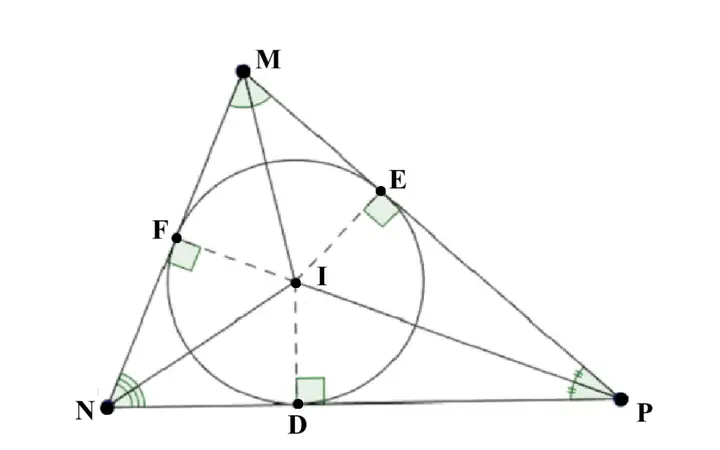

• Đường tròn nội tiếp của một đa giác (thường là tam giác, tứ giác) là đường tròn tiếp xúc với tất cả các cạnh của đa giác mà không cắt qua bất kỳ cạnh nào.
• Tâm của đường tròn nội tiếp (gọi là incenter) là giao điểm của các đường phân giác của các góc của đa giác.

1.2 Tính Chất Quan Trọng

1. Tâm nội tiếp luôn nằm trong đa giác: Đối với tam giác, incenter luôn nằm trong tam giác. Đối với tứ giác, nếu tứ giác là nội tiếp (có một đường tròn nội tiếp), thì incenter cũng nằm trong tứ giác.
2. Khoảng cách từ incenter tới các cạnh là bằng nhau: Đó chính là bán kính của đường tròn nội tiếp (gọi là inradius).
3. Công thức tính bán kính (đối với tam giác):

   r = \frac{2\Delta}{a+b+c}

   trong đó (\Delta) là diện tích tam giác, (a, b, c) là độ dài các cạnh.

2. Chuẩn Bị Dụng Cụ Và Vật Liệu

Có thể bạn quan tâm: Cách Vẽ Đường Thẳng Trong Excel: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Dụng cụ	Mô tả	Lưu ý
Thước kẻ	Dùng để đo độ dài cạnh, vẽ các đoạn thẳng chính xác.	Chọn thước có độ dày vừa phải, không bị cong.
Compas (cặp compa)	Dùng để vẽ các cung tròn và xác định bán kính.	Đảm bảo kim ngòi và đầu kim bút không bị xê dịch.
Bút chì	Vẽ phác thảo, có thể xóa được.	Bút chì HB hoặc 2B là lựa chọn phù hợp.
Gôm (bảng vẽ)	Bề mặt phẳng, giúp vẽ thẳng và sạch sẽ.	Đảm bảo bề mặt không trơn quá mức.
Thước thẳng (ruler)	Để kéo thẳng các đường phân giác.	Dùng thước kim loại để tăng độ chính xác.
Kẻ góc (protractor)	Đo góc nếu cần xác định góc chính xác.	Không bắt buộc nếu bạn biết cách vẽ phân giác bằng compas.

3. Phương Pháp Vẽ Đường Tròn Nội Tiếp Cho Tam Giác

3.1 Bước 1: Vẽ Tam Giác

1. Dùng thước và bút chì vẽ ba đỉnh A, B, C sao cho tạo thành một tam giác bất kỳ.
2. Đánh dấu các cạnh AB, BC, CA.

3.2 Bước 2: Xác Định Các Đường Phân Giác

Có hai cách phổ biến:

Cách A: Sử Dụng Compas

1. Phân giác góc A
2. Đặt kim ngòi compa tại đỉnh A, mở rộng một khoảng vừa đủ để cắt hai cạnh AB và AC tại điểm D và E.
3. Đổi vị trí kim ngòi sang D, vẽ cung tròn qua E.
4. Đổi vị trí kim ngòi sang E, vẽ cung tròn qua D.
5. Giao điểm của hai cung tròn này là điểm F, là một điểm trên phân giác góc A.

6. Kẻ đường thẳng AF, đó là phân giác góc A.

7. Lặp lại cho góc B và C để có hai đường phân giác khác (BG, CH).

Cách B: Sử Dụng Kẻ Góc

1. Đặt kẻ góc tại đỉnh A, vẽ một đường thẳng tạo góc bằng một nửa góc A (có thể sử dụng thước đo góc và chia đôi).
2. Lặp lại cho các đỉnh B và C.

3.3 Bước 3: Tìm Incenter (I)

• Giao điểm của bất kỳ hai đường phân giác nào (ví dụ: giao điểm của AF và BG) là incenter I.
• Đánh dấu I trên giấy.

3.4 Bước 4: Vẽ Đường Tròn Nội Tiếp

Có thể bạn quan tâm: Cách Vẽ Ông Địa Múa Lân: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Đặt kim ngòi compa tại I.
2. Mở rộng compa sao cho đầu kim bút chạm vào một trong các cạnh (ví dụ: chạm vào AB).
3. Vẽ cung tròn, đồng thời sẽ chạm vào ba cạnh AB, BC, CA ở các điểm N, M, L.
4. Đó chính là đường tròn nội tiếp của tam giác ABC.

3.5 Kiểm Tra

• Kiểm tra xem đường tròn có chạm đều vào ba cạnh không, không có điểm nào cắt qua.
• Đo khoảng cách từ I tới từng cạnh, chúng phải bằng nhau (có thể dùng thước đo khoảng cách ngắn nhất).

3.6 Bài Tập Thực Hành

1. Vẽ tam giác có các độ dài cạnh: (a=8\text{ cm}, b=6\text{ cm}, c=5\text{ cm}). Tìm incenter và bán kính nội tiếp.
2. Cho tam giác vuông ABC (AB = 6 cm, AC = 8 cm). Vẽ đường tròn nội tiếp và tính bán kính.

4. Phương Pháp Vẽ Đường Tròn Nội Tiếp Cho Tứ Giác

Không phải mọi tứ giác đều có đường tròn nội tiếp. Một tứ giác có đường tròn nội tiếp khi và chỉ khi tổng độ dài hai đường chéo bằng tổng độ dài hai cặp cạnh đối diện (định lý Pitot).

4.1 Kiểm Tra Điều Kiện Nội Tiếp

Có thể bạn quan tâm: Cách Vẽ Trường Học Đơn Giản: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

Cho tứ giác ABCD, tính:

AB + CD \stackrel{?}{=} BC + AD

Nếu đúng, tứ giác có đường tròn nội tiếp.

4.2 Bước Vẽ

1. Xác định các góc và vẽ phân giác tương tự như tam giác, nhưng với bốn góc.
2. Giao điểm của hai phân giác bất kỳ (ví dụ: của góc A và C) cho ta incenter I.
3. Đặt compa tại I, mở rộng sao cho chạm vào một cạnh (ví dụ AB).
4. Vẽ đường tròn – nó sẽ chạm vào bốn cạnh nếu tứ giác thỏa điều kiện nội tiếp.

4.3 Ví Dụ Thực Tế

• Cho tứ giác ABCD với các độ dài cạnh: AB=5 cm, BC=7 cm, CD=5 cm, DA=7 cm.
• Kiểm tra: 5+5 = 7+7 → 10 ≠ 14 → Không nội tiếp.
• Thay đổi CD thành 9 cm: 5+9 = 7+7 → 14 = 14 → Tứ giác nội tiếp.
• Vẽ và xác định incenter, sau đó vẽ đường tròn nội tiếp.

5. Công Thức Tính Bán Kính Nội Tiếp (Inradius)

5.1 Đối Với Tam Giác

r = \frac{2\Delta}{a+b+c}

– (\Delta) có thể tính bằng công thức Heron:

\Delta = \sqrt{s(s-a)(s-b)(s-c)}, \quad s = \frac{a+b+c}{2}

5.2 Đối Với Tứ Giác Nội Tiếp

Có thể bạn quan tâm: Cách Vẽ Tranh Về Ngày Tết: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

r = \frac{K}{s}

– (K) là diện tích tứ giác, (s) là nửa chu vi (tổng độ dài bốn cạnh chia 2).
– Diện tích tứ giác có thể tính bằng công thức Brahmagupta (đối với tứ giác nội tiếp):

K = \sqrt{(s-a)(s-b)(s-c)(s-d)}

5.3 Ứng Dụng Thực Tế

• Khi có các độ dài cạnh, bạn có thể nhanh chóng tính bán kính mà không cần vẽ.
• Ngược lại, nếu đã vẽ và đo bán kính, bạn có thể kiểm tra độ chính xác của các phép đo.

6. Các Phương Pháp Nâng Cao Và Mẹo Thực Hành

6.1 Dùng Phép Đối Xứng

• Nếu tam giác có góc cân hoặc tam giác đều, incenter trùng với trọng tâm và trung điểm của đáy.
• Điều này giúp giảm số bước vẽ: chỉ cần vẽ một phân giác.

6.2 Sử Dụng Thước Đo Khoảng Cách (Compass Set)

• Một bộ compa có thể được điều chỉnh để đo khoảng cách ngắn nhất từ một điểm tới một đường thẳng.
• Dùng để kiểm tra nhanh bán kính nội tiếp mà không cần vẽ toàn bộ đường tròn.

6.3 Phương Pháp Đường Trực Tiếp (Linear Method)

• Khi vẽ trên giấy đồ họa, bạn có thể kéo một đường thẳng sao cho nó cách đều ba cạnh bằng nhau, sau đó dùng compa để xác định bán kính.
• Phương pháp này đặc biệt hữu ích trong các bài thi có thời gian giới hạn.

6.4 Sử Dụng Phần Mềm Hỗ Trợ

• Các phần mềm như GeoGebra, Cabri Geometry cho phép bạn vẽ nhanh và kiểm tra các tính chất nội tiếp.
• Bạn có thể nhập độ dài cạnh, phần mềm sẽ tự động xác định incenter và vẽ đường tròn nội tiếp.

7. Ứng Dụng Của Đường Tròn Nội Tiếp Trong Thực Tế

1. Kiến trúc: Các mái vòm, cửa sổ cung tròn thường dựa trên nguyên tắc nội tiếp để đảm bảo tính thẩm mỹ và cân đối.
2. Công nghệ: Trong thiết kế vi mạch, các vòng tròn nội tiếp giúp tối ưu hoá không gian và giảm thiểu lỗi.
3. Nghệ thuật: Các họa sĩ sử dụng đường tròn nội tiếp để tạo bố cục hài hòa, ví dụ trong tranh Phục Hưng.
4. Toán học thi cử: Nhiều đề thi (Toán lớp 9, 10, 11) yêu cầu vẽ và tính các đường tròn nội tiếp, vì vậy việc nắm vững kỹ thuật là rất quan trọng.

8. Tổng Kết

• Đường tròn nội tiếp là công cụ mạnh mẽ trong hình học, giúp chúng ta hiểu sâu hơn về mối quan hệ giữa các cạnh và góc của đa giác.
• Việc vẽ đường tròn nội tiếp không chỉ là một kỹ năng thực hành mà còn là nền tảng cho các khái niệm nâng cao hơn như nội tiếp, ngoại tiếp và các tính chất của các đa giác đều.
• Bằng cách tuân thủ các bước: vẽ đa giác → xác định phân giác → tìm incenter → vẽ đường tròn, bạn sẽ luôn đạt được kết quả chính xác.
• Đừng quên kiểm tra điều kiện nội tiếp (đối với tứ giác) và sử dụng các công thức tính bán kính để xác nhận độ chính xác.

Hy vọng bài viết đã cung cấp cho bạn một hướng dẫn toàn diện, chi tiết và dễ thực hiện. Hãy luyện tập thường xuyên, áp dụng các mẹo và công cụ hỗ trợ để nâng cao tốc độ và độ chính xác của mình. Chúc bạn thành công trong mọi bài toán và dự án liên quan đến đường tròn nội tiếp!
