1. Giới thiệu chung về ER Diagram

Entity-Relationship Diagram (ERD) hay còn gọi là sơ đồ thực thể – quan hệ, là một công cụ quan trọng trong việc mô hình hoá dữ liệu. ERD giúp chúng ta hình dung cấu trúc dữ liệu, các thực thể (entity), các thuộc tính (attribute) và mối quan hệ (relationship) giữa chúng. Khi thiết kế hệ thống thông tin, cơ sở dữ liệu, hoặc thậm chí là các ứng dụng phần mềm phức tạp, việc xây dựng một ERD chuẩn xác sẽ giúp:

• Hiểu rõ yêu cầu nghiệp vụ: Phân tích và mô tả các thành phần dữ liệu và cách chúng tương tác.
• Tiết kiệm thời gian phát triển: Phát hiện sớm các lỗi thiết kế, giảm thiểu việc phải sửa đổi sau khi triển khai.
• Giao tiếp hiệu quả: Cung cấp một ngôn ngữ chung cho các nhà phân tích, nhà phát triển và các bên liên quan.

Trong bài viết này, chúng ta sẽ đi sâu vào từng bước “cách vẽ ER”, từ việc chuẩn bị, lựa chọn ký hiệu, đến việc thực hiện chi tiết và kiểm tra lại mô hình.

Có thể bạn quan tâm: Cách Vẽ Ecu: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

2. Các Thành Phần Cơ Bản Của ER Diagram

2.1 Thực thể (Entity)

• Định nghĩa: Thực thể là một đối tượng trong thế giới thực hoặc trong hệ thống mà chúng ta muốn lưu trữ thông tin. Ví dụ: Khách hàng, Sản phẩm, Đơn hàng.
• Ký hiệu: Thông thường được biểu diễn bằng hình chữ nhật, trong đó tên thực thể được viết ở giữa.

2.2 Thuộc tính (Attribute)

• Định nghĩa: Thuộc tính là các đặc tính mô tả thực thể. Ví dụ: Khách hàng có Tên, Địa chỉ, Số điện thoại.
• Ký hiệu: Được viết trong hình elip (hoặc oval) và nối với thực thể bằng một đường thẳng.

Các loại thuộc tính

Loại thuộc tính	Mô tả	Ký hiệu
Thuộc tính đơn	Không thể chia nhỏ hơn	Elip bình thường
Thuộc tính phức tạp	Có thể chia thành các thuộc tính con	Elip có các elip con nối vào
Thuộc tính đa trị	Có nhiều giá trị cho một thực thể	Elip gạch chéo (double oval)
Thuộc tính khóa (Key attribute)	Dùng để xác định duy nhất một thực thể	Elip gạch dưới (underline)
Thuộc tính tính toán	Giá trị được tính toán từ các thuộc tính khác	Elip gạch chéo (dotted)

2.3 Quan hệ (Relationship)

• Định nghĩa: Mô tả cách các thực thể liên kết với nhau. Ví dụ: Khách hàng “đặt” Đơn hàng.
• Ký hiệu: Dùng hình thoi (diamond) để biểu diễn, trong đó ghi tên quan hệ.

Các loại quan hệ

Loại quan hệ	Mô tả	Ký hiệu
One-to-One (1:1)	Mỗi thực thể A liên kết với tối đa một thực thể B và ngược lại.	Đường thẳng 1-1
One-to-Many (1:N)	Một thực thể A có thể liên kết với nhiều thực thể B, nhưng mỗi B chỉ liên kết với một A.	Đường thẳng 1-N
Many-to-Many (M:N)	Nhiều thực thể A có thể liên kết với nhiều thực thể B.	Đường thẳng N-M

2.4 Các ràng buộc (Constraints)

• Cardinality (Độ đa trị): Xác định số lượng thực thể trong một quan hệ (1, N, 0..1, 0..N, …).
• Participation (Tham gia): Xác định xem một thực thể có bắt buộc phải tham gia quan hệ hay không (total vs. partial).

3. Các Bước Chuẩn Bị Trước Khi Vẽ ER

3.1 Thu thập yêu cầu nghiệp vụ

• Phỏng vấn người dùng: Hiểu các quy trình nghiệp vụ, các đối tượng quan trọng.
• Phân tích tài liệu: Xem các tài liệu hiện có như bản mô tả yêu cầu, biểu mẫu, báo cáo.
• Xác định phạm vi: Đặt ra giới hạn cho mô hình, tránh “bị lan man”.

3.2 Xác định các thực thể chính

• Lập danh sách các danh mục dữ liệu quan trọng.
• Đặt tên thực thể ngắn gọn, đồng thời phản ánh đúng nội dung (ví dụ: KHACH_HANG, SAN_PHAM).

3.3 Xác định thuộc tính cho mỗi thực thể

Có thể bạn quan tâm: Cách Vẽ Anime Từ Cơ Bản Đến Nâng Cao: Hướng Dẫn Chi Tiết Cho Người Mới Bắt Đầu

• Liệt kê các thông tin cần lưu trữ cho mỗi thực thể.
• Xác định thuộc tính khóa (primary key) cho mỗi thực thể.

3.4 Xác định quan hệ giữa các thực thể

• Dựa trên quy trình nghiệp vụ, vẽ sơ đồ mối quan hệ sơ bộ.
• Xác định loại quan hệ (1:1, 1:N, N:M) và các ràng buộc.

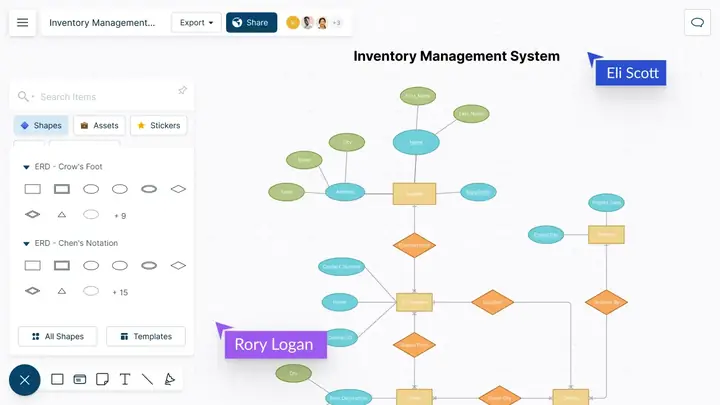

3.5 Lựa chọn công cụ vẽ

• Công cụ truyền thống: Microsoft Visio, Lucidchart, Draw.io (diagrams.net), Gliffy.
• Công cụ chuyên ngành: ER/Studio, MySQL Workbench, Oracle Designer.
• Công cụ mã nguồn mở: Dia, yEd, DBeaver.

4. Hướng Dẫn Vẽ ER Bước Từng Bước

4.1 Bước 1: Vẽ các thực thể

1. Mở công cụ vẽ đã chọn.
2. Chọn biểu tượng Rectangle (hình chữ nhật) và vẽ cho mỗi thực thể.
3. Đặt tên thực thể ở giữa hình chữ nhật, viết hoa hoặc chữ in đậm để dễ nhìn.

Mẹo: Đặt tên thực thể ở dạng danh từ số nhiều (ví dụ: KHACH_HANG) hoặc số ít tùy theo chuẩn công ty.

4.2 Bước 2: Thêm thuộc tính

1. Chọn biểu tượng Ellipse (hình elip) cho mỗi thuộc tính.
2. Nối thuộc tính với thực thể bằng đường thẳng.
3. Đánh dấu thuộc tính khóa bằng cách gạch dưới hoặc in đậm.
4. Đối với thuộc tính đa trị, vẽ elip gạch chéo (double oval).

Ví dụ: Thực thể KHACH_HANG có thuộc tính MA_KHACH (khóa), HO_TEN, DIACHI, SO_DT.

4.3 Bước 3: Vẽ quan hệ

1. Chọn biểu tượng Diamond (hình thoi) cho mỗi quan hệ.
2. Đặt tên quan hệ ở trung tâm thoi (ví dụ: DAT_HANG).
3. Nối thoi tới các thực thể tham gia bằng đường thẳng.
4. Ghi chú độ đa trị (cardinality) và mức độ tham gia (participation) ở gần các đầu mũi tên.

Ví dụ: Quan hệ DAT giữa KHACH_HANG và DON_HANG là 1:N (một khách hàng có thể đặt nhiều đơn hàng).

4.4 Bước 4: Xác định ràng buộc và cardinality

• Đối với mỗi quan hệ, viết 1 hoặc N ở phía thực thể tương ứng.
• Nếu thực thể bắt buộc tham gia quan hệ, ghi (1) hoặc (0..1) tùy theo yêu cầu.
• Đối với quan hệ N:M, tạo một thực thể trung gian (junction table) để chuyển thành hai quan hệ 1:N.

Ví dụ: Quan hệ SUA (Sản phẩm –> Đơn hàng) là N:M. Ta tạo thực thể CHI_TIET_DON_HANG với các thuộc tính MA_DON_HANG, MA_SAN_PHAM, SO_LUONG.

4.5 Bước 5: Kiểm tra tính toàn vẹn (Integrity)

• Đảm bảo mỗi thực thể đều có khóa chính.
• Kiểm tra khóa ngoại (foreign key): các thuộc tính trong thực thể trung gian phải trỏ tới khóa chính của thực thể gốc.
• Đảm bảo không có vòng lặp vô nghĩa (ví dụ: một thực thể tự liên kết mà không có ý nghĩa nghiệp vụ).

4.6 Bước 6: Đánh giá và tối ưu hoá

• Loại bỏ dư thừa: Nếu hai thực thể có thuộc tính trùng lặp, cân nhắc hợp nhất.
• Chuẩn hoá (Normalization): Đảm bảo mô hình đạt ít nhất chuẩn 3NF (Third Normal Form) để tránh bất thường dữ liệu.
• Đánh dấu các thuộc tính tính toán: Nếu có, ghi chú để không lưu trữ trong DB.

5. Ví Dụ Thực Tế: Vẽ ER cho Hệ Thống Quản Lý Bán Hàng

5.1 Thu thập yêu cầu

Có thể bạn quan tâm: Cách Vẽ Emmanue: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Thực thể: KHACH_HANG, SAN_PHAM, DON_HANG, NHAN_VIEN, PHUONG_THUC_THANH_TOAN.
• Quan hệ:
• Khách hàng đặt đơn hàng (1:N).
• Đơn hàng được xử lý bởi nhân viên (N:1).
• Đơn hàng có chi tiết sản phẩm (1:N) – thực thể trung gian CHI_TIET_DON_HANG.
• Đơn hàng sử dụng phương thức thanh toán (1:1).

5.2 Vẽ thực thể và thuộc tính

Thực thể	Thuộc tính (khóa)
KHACH_HANG	MA_KHACH (PK), HO_TEN, DIACHI, EMAIL, SO_DT
SAN_PHAM	MA_SP (PK), TEN_SP, GIA_BAN, TON_KHO
DON_HANG	MA_DH (PK), NGAY_DAT, TONG_TIEN, MA_KHACH (FK), MA_NV (FK), MA_PTT (FK)
NHAN_VIEN	MA_NV (PK), HO_TEN, CHUC_VU, LUONG
PHUONG_THUC_THANH_TOAN	MA_PTT (PK), LOAI_PTT
CHI_TIET_DON_HANG	MA_DH (PK, FK), MA_SP (PK, FK), SO_LUONG, DON_GIA

5.3 Vẽ quan hệ

1. KHACH_HANG –> DON_HANG: Quan hệ DAT (1:N). Đánh dấu (1) ở phía KHACH_HANG, (N) ở phía DON_HANG.
2. NHAN_VIEN –> DON_HANG: Quan hệ XU_LY (1:N) (một nhân viên xử lý nhiều đơn).
3. DON_HANG –> PHUONG_THUC_THANH_TOAN: Quan hệ THANH_TOAN (1:1).
4. DON_HANG –> CHI_TIET_DON_HANG: Quan hệ CO_CHI_TIET (1:N).
5. SAN_PHAM –> CHI_TIET_DON_HANG: Quan hệ TRONG_CHI_TIET (1:N).

5.4 Kiểm tra toàn vẹn

• MA_KHACH trong DON_HANG là foreign key trỏ tới KHACH_HANG.
• MA_NV trong DON_HANG là foreign key trỏ tới NHAN_VIEN.
• MA_PTT trong DON_HANG là foreign key trỏ tới PHUONG_THUC_THANH_TOAN.
• MA_DH và MA_SP trong CHI_TIET_DON_HANG là composite primary key và foreign keys.

5.5 Tối ưu hoá

• Kiểm tra độ chuẩn hóa: Tất cả các thuộc tính không khóa trong DON_HANG đều phụ thuộc toàn phần vào khóa chính, không có thuộc tính bắc cầu, đạt chuẩn 3NF.
• Nếu muốn giảm số lượng join, có thể cân nhắc denormalization một phần (ví dụ: lưu TEN_KHACH trong DON_HANG để truy vấn nhanh), nhưng phải cân nhắc chi phí lưu trữ và tính nhất quán.

6. Các Lỗi Thường Gặp Khi Vẽ ER và Cách Khắc Phục

Lỗi	Mô tả	Cách khắc phục
Thiếu khóa chính	Thực thể không có thuộc tính duy nhất.	Xác định một thuộc tính (hoặc kết hợp) làm Primary Key.
Quan hệ N:M không có thực thể trung gian	Khi không chuyển N:M thành 2 quan hệ 1:N.	Tạo thực thể trung gian (junction table).
Thuộc tính đa trị không được biểu diễn	Đặt thuộc tính đa trị trực tiếp trong thực thể.	Sử dụng thực thể phụ hoặc bảng phụ để lưu nhiều giá trị.
Ràng buộc cardinality không chính xác	Ghi sai 1:N thành N:1.	Kiểm tra quy trình nghiệp vụ, sửa lại ký hiệu.
Lặp lại dữ liệu	Thuộc tính giống nhau xuất hiện trong nhiều thực thể.	Hợp nhất thực thể hoặc tạo thực thể chung (supertype).
Không chuẩn hoá	Dữ liệu bị dư thừa, gây bất thường cập nhật.	Áp dụng các chuẩn hoá (1NF, 2NF, 3NF).

7. Thực Hành: Bài Tập Tự Làm

1. Bài tập 1: Vẽ ER cho hệ thống thư viện bao gồm thực thể SACH, DOC_GIA, MUON_TRA, NHAN_VIEN. Xác định các quan hệ và cardinality.
2. Bài tập 2: Thiết kế ER cho một ứng dụng quản lý dự án với thực thể DU_AN, THANH_VIEN, TASK, PHAN_CONG. Đảm bảo quan hệ N:M giữa DU_AN và THANH_VIEN.
3. Bài tập 3: Chuyển một sơ đồ ER đã có (có quan hệ N:M) sang dạng chuẩn 3NF, tạo các thực thể trung gian cần thiết.

Sau khi hoàn thành, hãy so sánh kết quả của bạn với các mẫu trên internet hoặc nhờ người có kinh nghiệm kiểm tra.

8. Lời Khuyên Khi Thiết Kế ER

• Bắt đầu đơn giản: Đừng cố gắng mô hình hoá quá chi tiết ngay từ đầu. Phát triển dần dần.
• Luôn đặt câu hỏi “Ai?”, “Cái gì?”, “Khi nào?” để xác định thực thể và thuộc tính.
• Sử dụng tên ngắn gọn, có ý nghĩa: Tránh viết tắt quá nhiều, gây khó hiểu.
• Kiểm tra lại với người dùng: Đảm bảo mô hình phản ánh đúng nghiệp vụ.
• Lưu trữ phiên bản: Khi thay đổi mô hình, lưu lại các phiên bản để theo dõi tiến trình.

9. Kết luận

Việc vẽ ER không chỉ là một bước kỹ thuật mà còn là quá trình giao tiếp, hiểu và truyền đạt yêu cầu nghiệp vụ. Khi bạn nắm vững các khái niệm cơ bản (thực thể, thuộc tính, quan hệ, cardinality) và tuân thủ quy trình chuẩn – từ thu thập yêu cầu, xác định thực thể, vẽ sơ đồ, kiểm tra toàn vẹn, tới tối ưu hoá – bạn sẽ tạo ra những mô hình dữ liệu sạch sẽ, logic và dễ bảo trì.

Hãy áp dụng những kiến thức và hướng dẫn chi tiết trong bài viết này vào dự án thực tế của bạn. Khi đã thành thạo, bạn sẽ thấy rằng ER Diagram trở thành một công cụ mạnh mẽ, giúp giảm thiểu lỗi thiết kế, tăng tốc độ phát triển và mang lại giá trị thực cho doanh nghiệp.

Chúc bạn thành công trong việc tạo ra các ER Diagram chuyên nghiệp và hiệu quả!
