Cách Vẽ Erd: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao Để Thiết Kế Cơ Sở Dữ Liệu Hiệu Quả

Mở Đầu

Entity‑Relationship Diagram (viết tắt là ERD) là một trong những công cụ quan trọng nhất trong việc mô hình hoá dữ liệu và thiết kế cơ sở dữ liệu. Khi bạn bắt đầu một dự án phần mềm, việc có một mô hình ERD rõ ràng không chỉ giúp các nhà phát triển, nhà phân tích nghiệp vụ, mà còn giúp người quản lý dự án hiểu được cấu trúc dữ liệu, mối quan hệ giữa các thực thể và các ràng buộc quan trọng. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những khái niệm cơ bản nhất cho tới các kỹ thuật nâng cao, nhằm giúp bạn vẽ ERD một cách chuyên nghiệp, đáp ứng nhu cầu thực tế của các dự án quy mô lớn.

Lưu ý: Bài viết được viết dựa trên từ khóa “cách vẽ erd”, do đó sẽ tập trung vào quy trình, ký hiệu, công cụ và các lưu ý quan trọng khi thực hiện việc vẽ ERD.

1. ERD Là Gì? Khái Niệm Cơ Bản

1.1 Định Nghĩa

ERD (Entity‑Relationship Diagram) là sơ đồ mô tả các thực thể (entity), mối quan hệ (relationship) và thuộc tính (attribute) trong một hệ thống dữ liệu. Nó được Peter Chen đề xuất vào năm 1976 và đã trở thành tiêu chuẩn trong thiết kế cơ sở dữ liệu quan hệ.

1.2 Thành Phần Cơ Bản

Thành phần	Ký hiệu	Mô tả
Thực thể (Entity)	Hình chữ nhật	Đại diện cho một đối tượng có ý nghĩa trong nghiệp vụ, ví dụ: Khách hàng, Sản phẩm.
Thuộc tính (Attribute)	Oval (hoặc chữ nhật nhỏ)	Các thuộc tính mô tả chi tiết của thực thể, ví dụ: Tên, Ngày sinh, Giá.
Khóa chính (Primary Key)	Thuộc tính gạch dưới hoặc viết in đậm	Xác định duy nhất mỗi bản ghi trong thực thể.
Khóa ngoại (Foreign Key)	Thuộc tính gạch dưới gạch chéo (hoặc dùng mũi tên)	Tham chiếu tới khóa chính của thực thể khác, tạo mối quan hệ.
Mối quan hệ (Relationship)	Hình thoi	Mô tả cách các thực thể tương tác, ví dụ: Mua, Giao hàng.
Mức độ (Cardinality)	1:1, 1:N, N:M	Xác định số lượng bản ghi tham gia vào mối quan hệ.
Ràng buộc (Constraint)	Đánh dấu hoặc ghi chú	Các quy tắc bổ sung như NOT NULL, UNIQUE, CHECK.

2. Lý Do Bạn Cần Vẽ ERD

Có thể bạn quan tâm: Cách Vẽ Er (entity-relationship Diagram) – Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Hiểu rõ nghiệp vụ: Giúp mọi người trong dự án nắm bắt yêu cầu một cách trực quan.
2. Tiết kiệm thời gian phát triển: Phát hiện lỗi thiết kế ở giai đoạn đầu, tránh sửa chữa tốn kém.
3. Tối ưu hoá truy vấn: Khi ERD được chuẩn hoá, các truy vấn SQL sẽ nhanh hơn và ít lỗi.
4. Hỗ trợ bảo trì: Khi hệ thống mở rộng, ERD là tài liệu tham khảo quan trọng.
5. Giao tiếp đa chiều: Giúp các bộ phận không chuyên kỹ thuật (ví dụ: bộ phận kinh doanh) cũng hiểu được cấu trúc dữ liệu.

3. Quy Trình Vẽ ERD Từ Đầu Đến Cuối

Bước 1: Thu Thập Yêu Cầu và Phân Tích Nghi Vụ

• Phỏng vấn người dùng: Xác định các đối tượng quan trọng trong nghiệp vụ.
• Đọc tài liệu: Các tài liệu mô tả quy trình, biểu mẫu, báo cáo.
• Liệt kê các thực thể: Viết ra danh sách các thực thể tiềm năng (ví dụ: Khách hàng, Đơn hàng, Sản phẩm, Nhân viên).

Bước 2: Xác Định Thuộc Tính và Khóa Chính

• Đối với mỗi thực thể, liệt kê các thuộc tính.
• Chọn khóa chính (Primary Key) cho mỗi thực thể, thường là một trường duy nhất như CustomerID, ProductID.
• Xác định các thuộc tính bắt buộc (NOT NULL) và thuộc tính duy nhất (UNIQUE).

Bước 3: Xác Định Mối Quan Hệ và Mức Độ

• Xác định mối quan hệ giữa các thực thể (ví dụ: Khách hàng “đặt” Đơn hàng).
• Đánh dấu cardinality:
• 1:1 – Một thực thể A chỉ có một thực thể B và ngược lại.
• 1:N – Một thực thể A có nhiều thực thể B, nhưng mỗi B chỉ thuộc về một A.
• N:M – Nhiều A có thể liên quan đến nhiều B (thường cần tạo bảng trung gian).

Bước 4: Vẽ Sơ Đồ Cơ Bản

• Sử dụng công cụ (draw.io, Lucidchart, Microsoft Visio, MySQL Workbench, dbdiagram.io…) để tạo các hình chữ nhật, thoi, và các đường nối.
• Đặt khóa chính ở đầu mỗi thực thể và khóa ngoại ở các thực thể liên quan.

Bước 5: Kiểm Tra và Chuẩn Hóa (Normalization)

• Chuẩn hoá (Normalization) từ 1NF → 2NF → 3NF (và nếu cần, BCNF) để loại bỏ dư thừa dữ liệu.
• Kiểm tra độ phụ thuộc hàm và độc lập các thuộc tính.
• Nếu phát hiện lặp lại nhóm dữ liệu (repeating groups), tách thành thực thể mới.

Bước 6: Thêm Ràng Buộc và Ghi Chú

Có thể bạn quan tâm: Cách Vẽ Anime Từ Cơ Bản Đến Nâng Cao: Hướng Dẫn Chi Tiết Cho Người Mới Bắt Đầu

• Ghi chú ràng buộc như CHECK (Quantity > 0), DEFAULT, ON DELETE CASCADE.
• Đánh dấu các trường thời gian (CreatedAt, UpdatedAt) nếu cần.

Bước 7: Đánh Giá Lại và Nhận Phản Hồi

• Trình bày ERD cho các bên liên quan (business analyst, developer, DBA).
• Thu thập phản hồi, chỉnh sửa lại các mối quan hệ hoặc thuộc tính nếu cần.

Bước 8: Tài Liệu Hóa và Xuất File

• Lưu ERD ở định dạng chuẩn (PDF, PNG, SVG) để chia sẻ.
• Nếu dùng công cụ hỗ trợ, xuất DDL (Data Definition Language) để tạo bảng tự động trong DBMS.

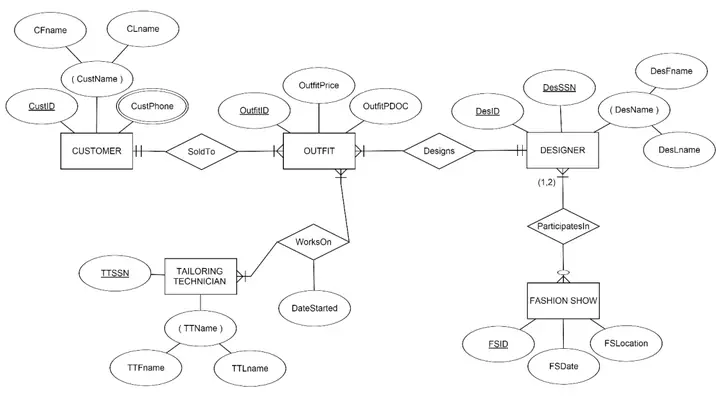

4. Các Ký Hiệu và Quy Tắc Thông Thường

4.1 Ký Hiệu Thực Thể và Thuộc Tính

Ký hiệu	Ý nghĩa	Ví dụ
Rectangle	Thực thể	Customer
Oval	Thuộc tính	Name, Address
Underline	Khóa chính	CustomerID
Dashed underline	Khóa ngoại	OrderID
Double rectangle	Thực thể yếu (Weak Entity)	OrderItem (có phụ thuộc vào Order)

4.2 Ký Hiệu Mối Quan Hệ

• Thoi (Diamond): Mối quan hệ.
• Đường kẻ (line): Kết nối thực thể và mối quan hệ.
• Cardinality: Đánh dấu ở đầu mỗi đầu đường kẻ:
• 1 – một
• N hoặc – nhiều
• 0..1 – tùy chọn 0 hoặc 1
• 1.. – ít nhất 1, không giới hạn

4.3 Mối Quan Hệ Yếu (Weak Relationship)

• Khi một thực thể không có khóa chính độc lập, mà phụ thuộc vào thực thể khác (ví dụ: OrderItem phụ thuộc vào Order).
• Ký hiệu: Thoi có đường viền đậm và đường nối thực thể yếu có nét đứt.

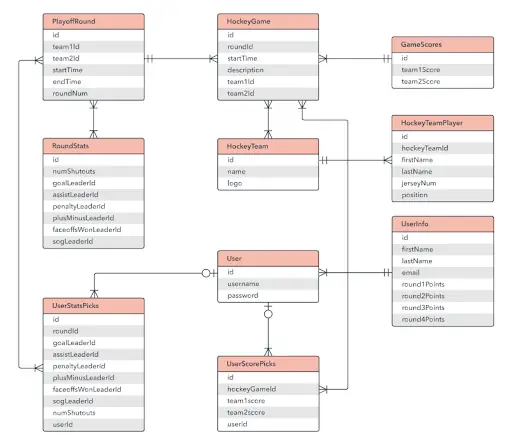

5. Công Cụ Vẽ ERD Phổ Biến

Có thể bạn quan tâm: Cách Vẽ Emmanue: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Công cụ	Ưu điểm	Nhược điểm	Phí
MySQL Workbench	Tích hợp trực tiếp với MySQL, tự động tạo DDL	Giao diện hơi cồng kềnh	Miễn phí
Microsoft Visio	Đa dạng mẫu, tích hợp Office	Không miễn phí, không hỗ trợ tự động DDL	Thuê bao
Lucidchart	Hỗ trợ cộng tác thời gian thực, đa nền tảng	Giới hạn số diagram trong bản miễn phí	Freemium
draw.io (diagrams.net)	Hoàn toàn miễn phí, lưu đám mây	Không có tính năng tự động sinh DDL	Miễn phí
dbdiagram.io	Đơn giản, viết bằng DSL (ngôn ngữ mô tả)	Hạn chế về ký hiệu tùy chỉnh	Freemium
ER/Studio	Công cụ doanh nghiệp mạnh, hỗ trợ nhiều DBMS	Giá cao, phức tạp	Cao cấp

Lời khuyên: Nếu bạn mới bắt đầu, hãy dùng draw.io hoặc dbdiagram.io để nhanh chóng tạo ERD. Khi dự án lớn hơn và cần tích hợp với DBMS, chuyển sang MySQL Workbench hoặc ER/Studio.

6. Ví Dụ Thực Tế: Vẽ ERD Cho Hệ Thống Bán Hàng Online

6.1 Thu Thập Yêu Cầu

• Thực thể chính: Customer, Product, Order, OrderItem, Category, Payment, Shipment.
• Mối quan hệ:
• Customer “places” Order (1:N)
• Order “contains” OrderItem (1:N)
• OrderItem “refers to” Product (N:1)
• Product “belongs to” Category (N:1)
• Order “has” Payment (1:1)
• Order “has” Shipment (1:1)

6.2 Định Nghĩa Thuộc Tính

Thực thể	Thuộc tính (khóa chính gạch dưới)
Customer	CustomerID (PK), FirstName, LastName, Email (U), Phone, Address, CreatedAt
Product	ProductID (PK), Name, Description, Price, StockQuantity, CategoryID (FK)
Category	CategoryID (PK), CategoryName, ParentCategoryID (FK – self‑reference)
Order	OrderID (PK), CustomerID (FK), OrderDate, TotalAmount, Status
OrderItem	OrderItemID (PK), OrderID (FK), ProductID (FK), Quantity, UnitPrice
Payment	PaymentID (PK), OrderID (FK), PaymentDate, Amount, Method, Status
Shipment	ShipmentID (PK), OrderID (FK), ShipmentDate, Carrier, TrackingNumber, Status

6.3 Xây Dựng Mối Quan Hệ và Cardinailty

• Customer → Order: 1:N (Mỗi khách hàng có thể có nhiều đơn hàng).
• Order → Payment: 1:1 (Mỗi đơn hàng chỉ có một thanh toán).
• Order → Shipment: 1:1 (Mỗi đơn hàng chỉ có một lô giao hàng).
• Order → OrderItem: 1:N.
• OrderItem → Product: N:1.
• Product → Category: N:1.
• Category → Category (self‑reference): 1:N (để tạo cây danh mục).

6.4 Vẽ Sơ Đồ

1. Tạo các thực thể (rectangle) và nhập thuộc tính.
2. Đánh dấu PK bằng gạch dưới.
3. Thêm FK (khóa ngoại) và nối với thực thể tham chiếu bằng đường thẳng.
4. Thêm thoi cho mỗi mối quan hệ, đặt ký hiệu cardinality ở hai đầu.
5. Kiểm tra N:M: Trong ví dụ này không có N:M trực tiếp; nếu có (ví dụ: Product và Supplier), tạo bảng trung gian ProductSupplier.

6.5 Kiểm Tra Chuẩn Hóa

Có thể bạn quan tâm: Cách Vẽ Elipsoit: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• 1NF: Mọi thuộc tính đều nguyên giá trị, không có nhóm lặp.
• 2NF: Tất cả thuộc tính không khóa phụ thuộc toàn bộ khóa chính (đã đạt vì mỗi bảng có PK đơn).
• 3NF: Không có phụ thuộc chuyển (ví dụ, trong OrderItem, UnitPrice phụ thuộc vào ProductID → có thể lưu giá bán tại thời điểm đặt hàng, nên giữ lại). Nếu có phụ thuộc chuyển, tách ra.

7. Kỹ Thuật Nâng Cao Khi Vẽ ERD

7.1 Xử Lý Mối Quan Hệ N:M

• Tạo bảng trung gian: Ví dụ, Student và Course có quan hệ N:M → tạo bảng Enrollment với StudentID và CourseID là khoá ngoại và cùng làm khóa chính tổng hợp.
• Thêm thuộc tính cho quan hệ: Nếu quan hệ có thuộc tính (ví dụ: EnrollmentDate), lưu trong bảng trung gian.

7.2 Thực Thể Yếu (Weak Entity)

• Định nghĩa: Thực thể không có khóa chính độc lập, phụ thuộc vào thực thể mạnh.
• Ký hiệu: Thoi đường viền đậm, thực thể yếu có đường viền nét đứt.
• Ví dụ: OrderItem có thể được xem là thực thể yếu nếu khóa chính là OrderID + ProductID.

7.3 Tự Tham Chiếu (Recursive Relationship)

• Mô tả: Thực thể có quan hệ với chính nó, ví dụ: Employee “reports to” Employee.
• Ký hiệu: Đường nối từ thực thể quay lại chính nó, kèm cardinality (1:N).

7.4 Thuộc Tính Đa Giá Trị (Multi‑valued Attribute)

• Cách xử lý: Tách thành thực thể riêng. Ví dụ, Customer có nhiều PhoneNumber → tạo bảng CustomerPhone (CustomerID, PhoneNumber).

7.5 Ràng Buộc Phức Tạp

• CHECK constraints: Đặt trong ERD như một chú thích, ví dụ CHECK (Price > 0).
• Trigger / Stored Procedure: Không được vẽ trong ERD truyền thống, nhưng có thể ghi chú để thông báo.

8. Lưu Ý Khi Vẽ ERD Trong Thực Tiễn

1. Đừng quá chi tiết: ERD nên tập trung vào các thực thể và mối quan hệ chính, tránh đưa quá nhiều thuộc tính không cần thiết.
2. Đặt tên nhất quán: Sử dụng quy tắc đặt tên (CamelCase, snake_case) và đồng nhất trong toàn dự án.
3. Sử dụng màu sắc hợp lý: Đánh dấu các thực thể quan trọng hoặc các bảng trung gian bằng màu khác nhau để dễ nhìn.
4. Kiểm tra tính toàn vẹn: Đảm bảo rằng mọi khóa ngoại đều tham chiếu tới một khóa chính hợp lệ.
5. Cập nhật thường xuyên: Khi yêu cầu thay đổi, ERD cũng cần được cập nhật để tránh lệch so với thực tế.
6. Tài liệu hoá: Kèm theo mô tả chi tiết cho mỗi thực thể và mối quan hệ trong tài liệu kỹ thuật.

9. Thực Hành: Bước Đến Tạo DDL Từ ERD

Nhiều công cụ (MySQL Workbench, dbdiagram.io) cho phép xuất DDL (SQL CREATE TABLE). Dưới đây là ví dụ DDL cho một số bảng trong hệ thống bán hàng online đã mô tả ở trên:

CREATE TABLE Customer ( CustomerID INT AUTO_INCREMENT PRIMARY KEY, FirstName VARCHAR(50) NOT NULL, LastName VARCHAR(50) NOT NULL, Email VARCHAR(100) NOT NULL UNIQUE, Phone VARCHAR(20), Address TEXT, CreatedAt DATETIME DEFAULT CURRENT_TIMESTAMP
); CREATE TABLE Category ( CategoryID INT AUTO_INCREMENT PRIMARY KEY, CategoryName VARCHAR(100) NOT NULL, ParentCategoryID INT, FOREIGN KEY (ParentCategoryID) REFERENCES Category(CategoryID)
); CREATE TABLE Product ( ProductID INT AUTO_INCREMENT PRIMARY KEY, Name VARCHAR(150) NOT NULL, Description TEXT, Price DECIMAL(10,2) NOT NULL CHECK (Price > 0), StockQuantity INT NOT NULL DEFAULT 0, CategoryID INT, FOREIGN KEY (CategoryID) REFERENCES Category(CategoryID)
); CREATE TABLE `Order` ( OrderID INT AUTO_INCREMENT PRIMARY KEY, CustomerID INT NOT NULL, OrderDate DATETIME DEFAULT CURRENT_TIMESTAMP, TotalAmount DECIMAL(12,2) NOT NULL, Status VARCHAR(20) NOT NULL, FOREIGN KEY (CustomerID) REFERENCES Customer(CustomerID)
); CREATE TABLE OrderItem ( OrderItemID INT AUTO_INCREMENT PRIMARY KEY, OrderID INT NOT NULL, ProductID INT NOT NULL, Quantity INT NOT NULL CHECK (Quantity > 0), UnitPrice DECIMAL(10,2) NOT NULL, FOREIGN KEY (OrderID) REFERENCES `Order`(OrderID), FOREIGN KEY (ProductID) REFERENCES Product(ProductID)
); CREATE TABLE Payment ( PaymentID INT AUTO_INCREMENT PRIMARY KEY, OrderID INT NOT NULL UNIQUE, PaymentDate DATETIME DEFAULT CURRENT_TIMESTAMP, Amount DECIMAL(12,2) NOT NULL, Method VARCHAR(30) NOT NULL, Status VARCHAR(20) NOT NULL, FOREIGN KEY (OrderID) REFERENCES `Order`(OrderID)
); CREATE TABLE Shipment ( ShipmentID INT AUTO_INCREMENT PRIMARY KEY, OrderID INT NOT NULL UNIQUE, ShipmentDate DATETIME, Carrier VARCHAR(50), TrackingNumber VARCHAR(100), Status VARCHAR(20), FOREIGN KEY (OrderID) REFERENCES `Order`(OrderID)
);

Mẹo: Khi xuất DDL, luôn kiểm tra lại các ràng buộc ON DELETE và ON UPDATE để xác định hành vi khi dữ liệu bị xóa hoặc cập nhật.

10. Kết Luận

Vẽ ERD không chỉ là một bước trong quy trình thiết kế cơ sở dữ liệu mà còn là một công cụ giao tiếp mạnh mẽ, giúp các bên liên quan cùng nhau hiểu và đồng thuận về cấu trúc dữ liệu. Từ việc thu thập yêu cầu, xác định thực thể và thuộc tính, định nghĩa mối quan hệ, cho tới chuẩn hoá và tài liệu hoá, mỗi bước đều quan trọng và cần được thực hiện cẩn thận.

Bằng cách áp dụng các nguyên tắc và kỹ thuật trong bài viết này, bạn sẽ:

• Thiết kế được mô hình dữ liệu rõ ràng, đúng chuẩn và dễ bảo trì.
• Giảm thiểu lỗi trong giai đoạn phát triển và tối ưu hoá hiệu suất truy vấn.
• Tạo ra tài liệu ERD chuyên nghiệp, hỗ trợ việc đào tạo, bảo trì và mở rộng trong tương lai.

Hãy bắt đầu thực hành ngay hôm nay: chọn một công cụ vẽ ERD mà bạn cảm thấy thoải mái, áp dụng quy trình từng bước và không ngừng cải tiến mô hình của mình. Khi đã thành thạo, việc thiết kế một hệ thống dữ liệu phức tạp sẽ trở nên đơn giản và hiệu quả hơn bao giờ hết.

Chúc bạn thành công trong việc vẽ ERD và xây dựng các hệ thống dữ liệu mạnh mẽ!
