Cách Vẽ Flowchart Trong Word: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về Flowchart và tầm quan trọng trong công việc

Flowchart, hay còn gọi là sơ đồ luồng, là một công cụ trực quan giúp mô tả quy trình, thuật toán hoặc quá trình làm việc dưới dạng các khối hình học và mũi tên chỉ hướng. Nhờ vào tính trực quan, flowchart giúp người đọc nhanh chóng nắm bắt được các bước thực hiện, luồng dữ liệu và các quyết định quan trọng trong một quy trình.

Trong môi trường doanh nghiệp, giáo dục và công nghệ, flowchart được sử dụng rộng rãi để:

• Phân tích và thiết kế hệ thống: Giúp các nhà phát triển phần mềm, kỹ sư hệ thống hiểu rõ luồng dữ liệu và các điểm kiểm soát.
• Tối ưu quy trình kinh doanh: Đánh giá các bước trong quy trình làm việc, tìm ra điểm nghẽn và cải tiến.
• Đào tạo và hướng dẫn: Các tài liệu hướng dẫn, sách giáo trình thường sử dụng flowchart để minh họa các khái niệm phức tạp.
• Trình bày ý tưởng: Khi cần thuyết trình hoặc báo cáo, flowchart giúp truyền đạt ý tưởng một cách ngắn gọn, hiệu quả.

Microsoft Word, mặc dù không phải là công cụ chuyên dụng cho việc vẽ sơ đồ như Visio hay Lucidchart, nhưng với tính năng Shapes (Hình dạng) và SmartArt, người dùng vẫn có thể tạo ra những flowchart đẹp mắt, đáp ứng nhu cầu công việc hàng ngày. Bài viết này sẽ hướng dẫn bạn cách vẽ flowchart trong Word từ những bước cơ bản nhất, đến các kỹ thuật nâng cao giúp flowchart của bạn trông chuyên nghiệp hơn.

2. Chuẩn bị môi trường làm việc

2.1. Kiểm tra phiên bản Word

Các tính năng vẽ sơ đồ có sẵn trong Word từ phiên bản 2007 trở lên. Tuy nhiên, các phiên bản mới (Word 2026, 2026, Office 365) sẽ có giao diện Ribbon (ribbon menu) hiện đại hơn và hỗ trợ nhiều mẫu SmartArt hơn. Đảm bảo bạn đang sử dụng phiên bản ít nhất là Word 2026 để có trải nghiệm mượt mà.

2.2. Bật thanh công cụ “Drawing”

• Mở Word, vào File > Options > Customize Ribbon.
• Trong danh sách bên phải, đánh dấu Draw (hoặc Drawing Tools) để hiển thị thanh công cụ vẽ.
• Nhấn OK. Bây giờ bạn sẽ thấy tab Draw trên ribbon, chứa các công cụ như Shapes, SmartArt, Text Box, v.v.

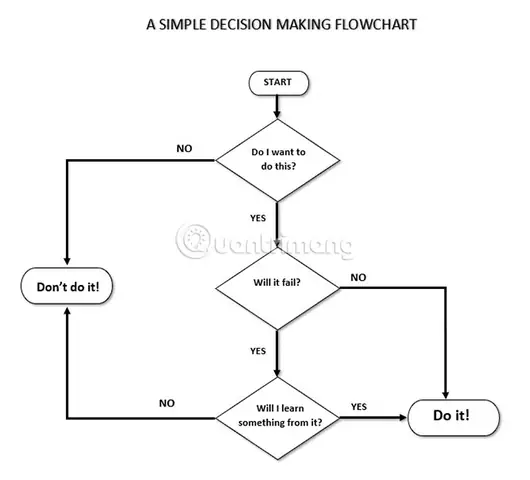

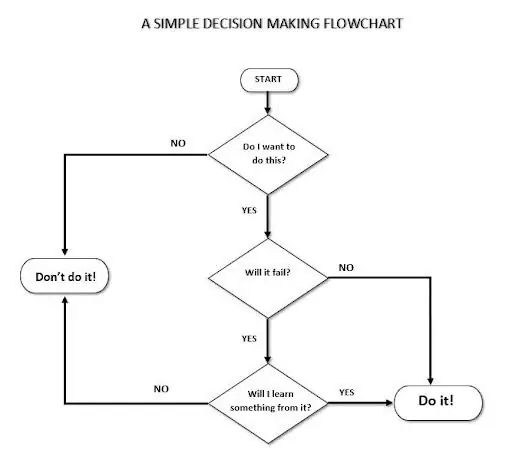

3. Các thành phần cơ bản của một flowchart

Trước khi bắt tay vào vẽ, bạn cần nắm rõ các ký hiệu chuẩn thường dùng trong flowchart:

Ký hiệu	Hình dạng	Mô tả chức năng
Hình bầu dục	Oval	Bắt đầu / Kết thúc (Start/End)
Hình chữ nhật	Rectangle	Thao tác, công việc (Process)
Hình thoi	Diamond	Điểm quyết định (Decision)
Hình bình hành	Parallelogram	Nhập/Xuất dữ liệu (Input/Output)
Mũi tên	Arrow	Chỉ hướng luồng tiến trình
Hình tròn	Circle	Kết nối (Connector) – dùng khi sơ đồ quá lớn, cần nối các phần lại với nhau

Bạn có thể sử dụng các ký hiệu này thông qua Shapes trong Word. Ngoài ra, một số mẫu SmartArt đã được thiết kế sẵn cho flowchart, giúp bạn tiết kiệm thời gian.

Có thể bạn quan tâm: Cách Vẽ Flowchart Bằng Word: Hướng Dẫn Chi Tiết Từng Bước Cho Người Mới Bắt Đầu

4. Cách vẽ flowchart bằng Shapes (Hình dạng)

4.1. Bước 1: Chèn các hình dạng

1. Mở tab “Insert” → Shapes.
2. Chọn ký hiệu cần dùng (ví dụ: Oval cho “Start”).
3. Kéo chuột trên trang để tạo hình với kích thước mong muốn.

Mẹo: Giữ phím Shift khi kéo để tạo hình vuông hoặc hình tròn hoàn hảo.

4.2. Bước 2: Thêm văn bản vào hình dạng

• Nhấp đúp vào hình dạng vừa tạo, hoặc right‑click → Edit Text.
• Gõ nội dung (ví dụ: “Bắt đầu”).
• Định dạng văn bản bằng Home > Font (cỡ chữ, màu, đậm, in nghiêng…) để làm nổi bật.

4.3. Bước 3: Kết nối các hình dạng bằng mũi tên

1. Quay lại Insert > Shapes → chọn Arrow (mũi tên thẳng hoặc có góc).
2. Nhấp và kéo từ điểm xuất phát (ví dụ: cạnh dưới của “Start”) tới điểm đích (đầu trên của “Process”).
3. Để mũi tên tự động gắn vào các hình dạng, hãy kéo mũi tên sao cho đầu mũi (đầu nhọn) chạm vào trung tâm hoặc cạnh của hình.

4.4. Bước 4: Căn chỉnh và phân bố đều

• Select (chọn) nhiều hình dạng bằng cách giữ Ctrl và click vào từng hình.
• Vào Format > Align để căn giữa, căn lề trái/phải, hoặc Distribute Horizontally/Vertically để phân bố đều khoảng cách.
• Sử dụng Gridlines (lưới) hoặc Guides (đường dẫn) trong View để giúp căn chỉnh chính xác.

4.5. Bước 5: Định dạng màu sắc và kiểu dáng

• Chọn hình dạng → Format > Shape Fill để thay đổi màu nền.
• Shape Outline để thay đổi màu viền, độ dày, kiểu đường nét.
• Shape Effects để thêm bóng, viền 3D, hoặc phản chiếu, tạo hiệu ứng chuyên nghiệp.

4.6. Bước 6: Nhóm các đối tượng

Khi flowchart đã hoàn thiện, bạn có thể Group (Nhóm) các thành phần lại để di chuyển dễ dàng:

• Chọn toàn bộ (Ctrl + A hoặc kéo chuột).
• Click Right‑click → Group → Group.
• Khi cần chỉnh sửa, Right‑click → Group → Ungroup.

5. Vẽ flowchart bằng SmartSmartArt

Có thể bạn quan tâm: Cách Vẽ Fibonacci Trên Tradingview: Hướng Dẫn Chi Tiết Từ A Đến Z

SmartArt là một tính năng mạnh mẽ giúp bạn tạo sơ đồ nhanh mà không cần kéo thả từng hình. Dưới đây là cách sử dụng:

5.1. Chọn mẫu SmartArt phù hợp

1. Insert > SmartArt.
2. Trong cửa sổ Choose a SmartArt Graphic, chọn Process (Quy trình).
3. Các mẫu như Basic Process, Vertical Process, Continuous Block Process đều thích hợp cho flowchart.

5.2. Nhập nội dung

• Click vào các Text trong SmartArt để nhập tiêu đề cho từng bước.
• Bạn cũng có thể mở Text Pane (bên trái) và gõ nội dung theo dạng danh sách.

5.3. Thêm/ Xóa bước

• Add Shape: Click SmartArt Tools > Design > Add Shape (hoặc nhấn Enter khi con trỏ ở cuối danh sách).
• Delete Shape: Chọn hình muốn xóa → Delete.

5.4. Chuyển đổi giữa các kiểu

• Change Layout: Nếu muốn chuyển từ Basic Process sang Vertical Process, vào SmartArt Tools > Design > Layouts và chọn mẫu mới.
• Change Colors: Vào SmartArt Tools > Design > Change Colors để chọn bảng màu phù hợp.

5.5. Tùy chỉnh chi tiết

• Format Shape: Nhấp chuột phải vào một hình → Format Shape để thay đổi màu nền, viền, độ trong suốt.
• Convert to Shapes: Khi muốn tùy chỉnh sâu hơn, bạn có thể chuyển SmartArt thành các hình dạng riêng lẻ: SmartArt Tools > Design > Convert > Convert to Shapes. Sau khi chuyển, bạn sẽ có thể chỉnh sửa từng hình dạng như trong phần Shapes.

6. Kỹ thuật nâng cao để flowchart trông chuyên nghiệp

6.1. Sử dụng Connector (Kết nối) thay vì mũi tên thẳng

Có thể bạn quan tâm: Cách Vẽ Fibonacci Trên Fireant: Hướng Dẫn Chi Tiết Từng Bước Cho Người Mới Bắt Đầu

Khi flowchart phức tạp, các mũi tên có thể giao nhau, gây rối mắt. Connector là một dạng đường thẳng tự động “bám” vào các điểm neo (connection points) trên hình dạng, giúp duy trì khoảng cách và tránh chồng lấn.

• Insert > Shapes > Connector (đường thẳng có mũi tên).
• Kéo từ một connection point (điểm nhỏ xuất hiện khi bạn di chuột gần cạnh của hình) tới điểm neo trên hình kế tiếp.
• Nếu bạn di chuyển hình dạng, connector sẽ tự động điều chỉnh để vẫn gắn vào các điểm neo.

6.2. Tạo Custom Shapes (Hình dạng tùy chỉnh)

Nếu các ký hiệu chuẩn không đáp ứng nhu cầu, bạn có thể tự tạo hình dạng:

1. Insert > Shapes > Freeform.
2. Vẽ đường cong hoặc đa giác tùy ý.
3. Định dạng như các hình dạng khác (đổi màu, viền, thêm văn bản).

6.3. Thêm Icon và Illustrations để tăng tính trực quan

Word cung cấp thư viện Icons (Insert > Icons) và Illustrations (Insert > Pictures, Stock Images). Bạn có thể chèn icon nhỏ vào mỗi bước để mô tả nhanh nội dung (ví dụ: icon máy tính cho bước “Kiểm tra hệ thống”).

6.4. Sử dụng Table làm khung lưới

Đôi khi muốn căn chỉnh các khối một cách chính xác, bạn có thể tạo một bảng ẩn (border = 0) và đặt các hình dạng vào các ô. Điều này giúp duy trì khoảng cách đều và dễ dàng di chuyển các nhóm bước.

6.5. Đặt Background cho flowchart

• Chọn Design > Page Color → Fill Effects → Picture để chèn hình nền nhẹ (watermark).
• Đảm bảo độ trong suốt (transparency) đủ cao để không làm mất đi độ rõ của các ký hiệu.

6.6. Tạo Hyperlink trong flowchart

Có thể bạn quan tâm: Cách Vẽ Fibonacci Thoái Lui: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Nếu flowchart đại diện cho quy trình đa tài liệu, bạn có thể gắn hyperlink vào các hình dạng:

1. Chọn hình → Insert > Link > Insert Link.
2. Chọn Existing File or Web Page, hoặc Place in This Document để liên kết tới một tiêu đề khác trong cùng file.
3. Khi người dùng click vào hình, tài liệu sẽ tự động chuyển đến vị trí liên kết.

7. Thực hành: Ví dụ vẽ một flowchart quy trình “Đăng ký tài khoản trực tuyến”

7.1. Phân tích quy trình

1. Start – Người dùng mở trang đăng ký.
2. Input – Nhập thông tin cá nhân.
3. Decision – Kiểm tra thông tin đủ chưa?
4. Nếu Không, quay lại bước 2.
5. Nếu Có, tiếp tục.
6. Process – Gửi yêu cầu tới server.
7. Decision – Server trả về kết quả?
8. Nếu Thất bại, hiển thị thông báo lỗi.
9. Nếu Thành công, chuyển tới bước “Kết thúc”.
10. End – Hoàn tất, hiển thị thông báo chào mừng.

7.2. Thực hiện trong Word (bước nhanh)

1. Insert > Shapes > Oval → tạo “Start”, nhập “Mở trang đăng ký”.
2. Insert > Shapes > Parallelogram → “Nhập thông tin”.

3. Insert > Shapes > Diamond → “Thông tin đủ?”.

4. Thêm hai mũi tên ra: “Có” → “Gửi yêu cầu”; “Không” → quay lại “Nhập thông tin”.

5. Insert > Shapes > Rectangle → “Gửi yêu cầu tới server”.

6. Insert > Shapes > Diamond → “Kết quả trả về?”.

7. “Thành công” → “Kết thúc”.

8. “Thất bại” → “Hiển thị lỗi” (Rectangle) → quay lại “Nhập thông tin”.

9. Insert > Shapes > Oval → “Kết thúc”.

10. Dùng Align và Distribute để căn chỉnh các khối.

11. Đổi màu: Start/End màu xanh nhạt, Process màu vàng, Decision màu cam, Input/Output màu xanh lá.
12. Thêm Icons: ở bước “Nhập thông tin” chèn icon User; ở “Gửi yêu cầu” chèn icon Cloud.

Kết quả là một flowchart rõ ràng, dễ hiểu, phù hợp chèn vào tài liệu hướng dẫn người dùng.

8. Lưu và chia sẻ flowchart trong Word

8.1. Lưu dưới dạng tài liệu Word (.docx)

• File > Save As → Chọn định dạng Word Document (.docx).
• Đặt tên file có ý nghĩa (ví dụ: Flowchart_QuyTrinh_DangKyTaiKhoan.docx).

8.2. Xuất ra hình ảnh

Nếu muốn chèn flowchart vào slide PowerPoint hoặc tài liệu PDF:

1. Select toàn bộ flowchart → Copy (Ctrl + C).
2. Mở Paint hoặc PowerPoint, Paste → Paste Special > Picture (Enhanced Metafile).
3. Lưu dưới dạng PNG hoặc JPEG (File > Save As).

8.3. Chia sẻ online

• OneDrive hoặc SharePoint: Lưu file vào đám mây, dùng Share để gửi link cho đồng nghiệp.
• PDF: File > Export > Create PDF/XPS Document để xuất bản PDF, bảo toàn định dạng khi người nhận không có Word.

9. Các lỗi thường gặp và cách khắc phục

Lỗi	Nguyên nhân	Cách khắc phục
Mũi tên không gắn vào hình	Không kéo tới connection point	Đưa con trỏ gần cạnh hình, chờ xuất hiện điểm neo (điểm nhỏ) rồi kéo mũi tên.
Các hình lệch, không thẳng hàng	Không sử dụng Align/Distribute	Chọn các hình → Format > Align → chọn Align Center hoặc Distribute Horizontally.
Khi di chuyển một hình, các mũi tên bị mất	Sử dụng Straight Arrow thay vì Connector	Thay bằng Connector để tự động điều chỉnh khi di chuyển.
Flowchart quá lớn, không vừa trang	Thiếu sử dụng Zoom hoặc Page Layout	Vào Layout > Size → chọn A4 Landscape; hoặc Insert > Text Box để tạo vùng mô tả riêng.
Màu sắc không đồng nhất	Đặt màu thủ công cho từng hình	Chọn tất cả → Shape Fill để áp dụng màu đồng nhất, hoặc sử dụng Themes trong Design.

10. Một số mẹo tối ưu thời gian vẽ flowchart

1. Sử dụng mẫu (Template): Tạo một file Word mẫu chứa các ký hiệu cơ bản đã định dạng sẵn, lưu dưới dạng .dotx (Word Template). Mỗi khi cần vẽ flowchart, mở mẫu này và bắt đầu làm việc.
2. Phím tắt nhanh:
3. Alt + N, S → mở nhanh Shapes.
4. Ctrl + Shift + Arrow → di chuyển hình dạng một cách chính xác.
5. Ctrl + G → nhóm, Ctrl + Shift + G → bỏ nhóm.
6. Copy-Paste: Khi có nhiều khối giống nhau (nhiều bước “Xử lý”), tạo một khối mẫu, copy và paste, sau đó chỉ thay đổi nội dung.
7. Sử dụng “AutoFit” cho Text Box: Khi nhập nội dung dài, bật AutoFit để văn bản tự động co lại, tránh làm hình bị biến dạng.

11. Khi nào nên chuyển sang công cụ chuyên dụng?

Mặc dù Word đáp ứng được hầu hết nhu cầu vẽ flowchart cơ bản, nhưng trong một số trường hợp, bạn nên cân nhắc dùng phần mềm chuyên dụng:

• Sơ đồ rất phức tạp (hàng trăm khối, nhiều mức nhánh) → Visio, Lucidchart, Draw.io cho phép quản lý tốt hơn, hỗ trợ zoom, layers.
• Cần tích hợp với dữ liệu thực (ví dụ: flowchart tự động cập nhật từ bảng Excel) → Visio có tính năng Data Linking.
• Yêu cầu cộng tác thời gian thực → Lucidchart, Miro cho phép nhiều người cùng chỉnh sửa đồng thời.

Nếu công việc của bạn thường xuyên yêu cầu vẽ flowchart phức tạp, đầu tư vào một công cụ chuyên dụng sẽ tiết kiệm thời gian và nâng cao chất lượng tài liệu.

12. Tổng kết

Việc vẽ flowchart trong Word không hề khó khăn nếu bạn nắm vững các công cụ Shapes, SmartArt, và các tính năng căn chỉnh, định dạng. Bài viết đã cung cấp một quy trình chi tiết từ việc chuẩn bị môi trường, lựa chọn ký hiệu, vẽ bằng Shapes, sử dụng SmartArt, cho đến các kỹ thuật nâng cao như connector, custom shapes, và hyperlink. Bạn cũng đã được hướng dẫn cách lưu, xuất và chia sẻ flowchart một cách chuyên nghiệp, cùng với các mẹo tối ưu thời gian và cách xử lý lỗi thường gặp.

Hãy thực hành ngay với một quy trình thực tế trong công việc của bạn – có thể là quy trình duyệt tài liệu, quy trình bán hàng, hay quy trình kiểm thử phần mềm – và áp dụng các bước đã học. Khi đã thành thạo, bạn sẽ cảm nhận được sức mạnh của việc truyền tải thông tin một cách trực quan, giúp đồng nghiệp và khách hàng hiểu rõ hơn về quy trình, giảm thiểu sai sót và tăng hiệu suất làm việc.

Chúc bạn thành công trong việc tạo ra những flowchart đẹp mắt, chuyên nghiệp ngay trên Microsoft Word!
