Cách Vẽ Giản Đồ Venn: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về giản đồ Venn

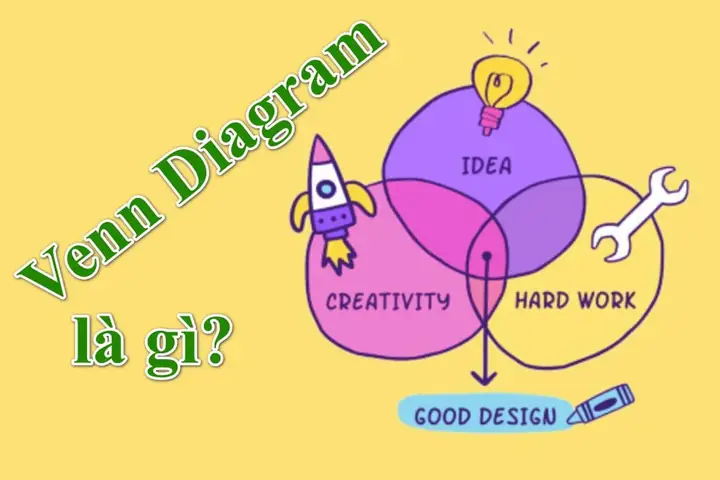

Giản đồ Venn (Venn diagram) là một công cụ trực quan mạnh mẽ, được sử dụng rộng rãi trong toán học, thống kê, khoa học máy tính, quản lý, giáo dục và nhiều lĩnh vực khác. Được đặt theo tên của nhà logic học và nhà toán học người Anh John Venn (1834‑1923), giản đồ Venn giúp mô tả mối quan hệ giữa các tập hợp (sets) thông qua các vòng tròn (hoặc các hình dạng khác) chồng lên nhau.

1.1 Lịch sử và nguồn gốc

John Venn công bố lần đầu tiên khái niệm giản đồ Venn vào năm 1880 trong bài báo “On the Diagrammatic and Mechanical Representation of Propositions and Reasonings”. Trước đó, các biểu đồ tương tự đã xuất hiện trong các tác phẩm của Euler, nhưng Venn đã mở rộng và chuẩn hóa cách biểu diễn các quan hệ phức tạp hơn, bao gồm cả các phần giao nhau của ba, bốn hay nhiều tập hợp.

1.2 Ứng dụng thực tiễn

• Giáo dục: Giúp học sinh, sinh viên hình dung các khái niệm như hợp, giao, hiệu, phần bù.
• Kinh doanh: Phân tích thị trường, xác định khách hàng tiềm năng qua các tiêu chí chồng chéo (ví dụ: “khách hàng mua A và B nhưng không C”).
• Khoa học dữ liệu: So sánh các tập dữ liệu, kiểm tra tính đồng nhất, phát hiện ngoại lệ.
• Y học: Phân loại bệnh nhân dựa trên các triệu chứng, xét nghiệm, tiền sử bệnh.

2. Các khái niệm cơ bản cần nắm

2.1 Tập hợp (Set)

Một tập hợp là một tập hợp các phần tử (elements) được xác định rõ ràng. Ví dụ: ( A = {1,2,3} ), ( B = {x, y, z} ).

2.2 Các phép toán trên tập

Phép toán	Ký hiệu	Ý nghĩa	Trong giản đồ Venn
Giao (Intersection)	( A \cap B )	Các phần tử chung của A và B	Vùng chồng lấp của hai vòng tròn
Hợp (Union)	( A \cup B )	Tất cả các phần tử thuộc ít nhất một trong A, B	Toàn bộ diện tích bao phủ bởi cả hai vòng tròn
Hiệu (Difference)	( A \setminus B )	Các phần tử thuộc A nhưng không thuộc B	Phần của A không chồng lên B
Bổ sung (Complement)	( A^c )	Các phần tử không thuộc A (trong một không gian mẫu U)	Phần ngoài vòng tròn A trong hình chữ nhật đại diện cho U
Đối xứng (Symmetric Difference)	( A \triangle B )	Các phần tử thuộc A hoặc B nhưng không cùng lúc	Các phần không chồng lấp của A và B

2.3 Không gian mẫu (Universal Set)

Có thể bạn quan tâm: Cách Vẽ Giản Đồ Frost: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Trong hầu hết các giản đồ Venn, một hình chữ nhật (hoặc hình vuông) bao quanh các vòng tròn biểu thị “không gian mẫu” – tập hợp chứa tất cả các phần tử có thể xét. Điều này giúp xác định phần bù của một tập hợp.

3. Các bước cơ bản để vẽ một giản đồ Venn đơn giản

3.1 Xác định số tập hợp cần biểu diễn

• Hai tập hợp: Dùng hai vòng tròn chồng lên nhau.
• Ba tập hợp: Ba vòng tròn được bố trí sao cho mỗi cặp vòng tròn chồng lấp và có một vùng chung ba vòng tròn (điểm trung tâm).
• N > 3 tập hợp: Thường dùng các hình dạng phức tạp hơn (đồ thị Euler, biểu đồ Venn tứ chiều, hoặc dùng phần mềm).

3.2 Lựa chọn không gian mẫu

• Có không gian mẫu: Vẽ một hình chữ nhật lớn bao quanh các vòng tròn.
• Không có không gian mẫu: Khi chỉ quan tâm tới các quan hệ nội tại, có thể bỏ qua.

3.3 Vẽ các vòng tròn (hoặc hình dạng)

• Kích thước: Tùy thuộc vào số lượng phần tử hoặc mức độ quan trọng của tập hợp.
• Vị trí: Đảm bảo các vùng giao nhau đủ lớn để ghi chú.

3.4 Ghi chú các phần tử (hoặc số lượng) vào từng vùng

• Cách ghi:
• Liệt kê: Đối với tập hợp nhỏ (≤10 phần tử).
• Số lượng: Khi tập hợp lớn, chỉ ghi số phần tử trong mỗi vùng.
• Biểu tượng: Đôi khi dùng màu sắc, ký hiệu để phân biệt.

3.5 Kiểm tra tính hợp lệ

• Mọi phần tử phải xuất hiện đúng một lần trong toàn bộ các vùng.
• Tổng số phần tử trong các vùng phải bằng tổng số phần tử trong không gian mẫu (nếu có).

4. Vẽ giản đồ Venn bằng tay – Bài tập thực hành

4.1 Ví dụ 1: Hai tập hợp

Có thể bạn quan tâm: Cách Vẽ Giản Đồ Fresnel: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Bài toán: Lớp học có 30 học sinh. Trong đó, 18 người học môn Toán, 15 người học môn Vật Lý, và có 10 người học cả hai môn.

Bước 1: Xác định các tập hợp: ( T ) (Toán), ( V ) (Vật Lý).

Bước 2: Vẽ hai vòng tròn chồng lên nhau.

Bước 3: Ghi số lượng:

• Vùng giao nhau (cả hai môn) = 10.
• Vùng riêng Toán = 18 – 10 = 8.
• Vòng riêng Vật Lý = 15 – 10 = 5.
• Phần không học bất kỳ môn nào = 30 – (8+10+5) = 7.

Kết quả: Giản đồ Venn hiển thị rõ ràng số học sinh trong mỗi nhóm.

4.2 Ví dụ 2: Ba tập hợp

Bài toán: Trong một công ty có 120 nhân viên. 70 người biết tiếng Anh, 55 người biết tiếng Pháp, 45 người biết tiếng Tây Ban Nha. Có 30 người biết cả tiếng Anh và tiếng Pháp, 25 người biết cả tiếng Anh và tiếng Tây Ban Nha, 20 người biết cả tiếng Pháp và tiếng Tây Ban Nha, và 10 người biết cả ba ngôn ngữ.

Bước 1: Đặt ký hiệu: ( A ) – Anh, ( F ) – Pháp, ( S ) – Tây Ban Nha.

Bước 2: Vẽ ba vòng tròn sao cho mỗi cặp có vùng giao và có một vùng trung tâm chung ba vòng.

Bước 3: Tính các vùng riêng:

• Vùng trung tâm (ba ngôn ngữ) = 10.
• Vùng giao Anh‑Pháp (không bao gồm Tây Ban Nha) = 30 – 10 = 20.
• Vùng giao Anh‑Tây Ban Nha = 25 – 10 = 15.
• Vùng giao Pháp‑Tây Ban Nha = 20 – 10 = 10.

Sau đó tính các vùng riêng từng ngôn ngữ:

• Chỉ Anh = 70 – (20 + 15 + 10) = 25.
• Chỉ Pháp = 55 – (20 + 10 + 10) = 15.
• Chỉ Tây Ban Nha = 45 – (15 + 10 + 10) = 10.

Cuối cùng, phần không biết bất kỳ ngôn ngữ nào:

( 120 – (25+15+10+20+15+10+10) = 15 ).

Kết quả: Giản đồ Venn ba vòng tròn với các số đã tính.

5. Vẽ giản đồ Venn bằng phần mềm

5.1 Các công cụ phổ biến

Phần mềm	Nền tảng	Đặc điểm
Microsoft PowerPoint	Windows, macOS	Dễ dùng, có sẵn các hình dạng vòng tròn, hỗ trợ màu sắc, nhóm đối tượng.
Google Slides	Web	Khả năng cộng tác thời gian thực, tích hợp Google Drive.
Lucidchart	Web	Thư viện biểu đồ Venn đa dạng, hỗ trợ xuất PDF, SVG.
draw.io (diagrams.net)	Web, Desktop	Miễn phí, mở rộng, hỗ trợ import/export.
R (gói VennDiagram)	R programming	Tự động tạo Venn cho 2‑5 tập hợp, tùy chỉnh cao, thích hợp cho thống kê.
Python (thư viện matplotlib_venn)	Python	Dễ tích hợp vào notebook, tự động tính diện tích.
Adobe Illustrator	Windows, macOS	Thiết kế đồ họa chuyên nghiệp, kiểm soát chi tiết.

5.2 Hướng dẫn chi tiết với PowerPoint

1. Mở PowerPoint → tạo slide trắng.
2. Chèn hình dạng → “Oval” (hình bầu dục). Nhấn Shift khi kéo để tạo vòng tròn hoàn hảo.
3. Sao chép vòng tròn để tạo các tập hợp cần thiết (Ctrl+D).
4. Đặt vị trí sao cho các vòng tròn chồng lên nhau phù hợp.
5. Định dạng → “Shape Fill” → chọn màu có độ trong suốt (Transparency) khoảng 30‑40% để các vùng giao nhau hiển thị màu hỗn hợp.
6. Thêm Text Box vào từng vùng để ghi số lượng hoặc danh sách phần tử.
7. Nếu cần không gian mẫu, chèn “Rectangle” và đặt phía sau các vòng tròn (Right‑Click → “Send to Back”).
8. Lưu dưới dạng PDF hoặc PNG để sử dụng trong tài liệu.

5.3 Tự động tạo Venn trong Python

Có thể bạn quan tâm: Cách Vẽ Giản Đồ Cremona: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

# Cài đặt thư viện
# pip install matplotlib-venn matplotlib from matplotlib import pyplot as plt
from matplotlib_venn import venn2, venn3 # Ví dụ 2 tập hợp
set_A = set('a','b','c','d','e')
set_B = set('c','d','e','f','g') plt.figure(figsize=(6,6))
venn2(set_A, set_B, set_labels=('A', 'B'))
plt.title('Venn diagram of two sets')
plt.show()

• Đối với ba tập hợp, dùng venn3.
• Các tham số set_labels, set_colors, alpha giúp tùy chỉnh màu và độ trong suốt.

6. Các lưu ý khi thiết kế giản đồ Venn chuyên nghiệp

6.1 Độ trong suốt và màu sắc

• Màu sắc: Chọn 2‑3 màu cơ bản, tránh quá nhiều màu gây rối mắt.
• Độ trong suốt (alpha): 0.3‑0.5 để vùng giao nhau hiển thị màu hỗn hợp rõ ràng.

6.2 Kích thước và tỷ lệ

• Đảm bảo các vùng giao nhau đủ lớn để ghi chú.
• Khi số lượng phần tử chênh lệch lớn, có thể dùng biểu tượng tỉ lệ (đường viền dày/thưa) để phản ánh tỉ lệ.

6.3 Văn bản và font

• Font sans‑serif (Arial, Helvetica) dễ đọc.
• Kích thước chữ từ 10‑14 pt tùy vào kích thước hình.
• Tránh viết quá nhiều chữ trong một vùng; nếu cần, dùng chú thích bên ngoài và mũi tên chỉ tới vùng.

6.4 Đánh dấu phần bù (Complement)

• Khi có không gian mẫu, dùng màu nền khác hoặc đường viền để nhấn mạnh phần bù.
• Ghi chú “U” cho không gian mẫu và “U\A” cho phần bù của A.

7. Mở rộng: Giản đồ Venn cho N tập hợp

7.1 Giản đồ Venn cho 4 tập hợp

• Cách truyền thống: Sử dụng 4 vòng tròn trong một hình vuông, nhưng các vùng giao nhau trở nên khó đọc.
• Biểu đồ Venn dạng hình lục giác: Mỗi tập hợp là một hình dạng cong, tạo ra 16 vùng (2⁴).
• Phần mềm: R (VennDiagram), Python (venn4 trong matplotlib-venn – chưa chuẩn, thường dùng upsetplot).

7.2 Upset Plot – Thay thế cho Venn khi N lớn

Khi số tập hợp > 3, Upset Plot là một giải pháp tốt hơn. Thay vì cố gắng vẽ mọi giao nhau, Upset Plot hiển thị các tập hợp và các giao nhau quan trọng qua biểu đồ thanh và ma trận.

Có thể bạn quan tâm: Cách Vẽ Giải Phẫu Để Nắm Bắt Chi Tiết Cấu Trúc Cơ Thể: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

Cài đặt trong R

install.packages("UpSetR")
library(UpSetR) # Dữ liệu mẫu
listInput <- list( A = c(1,2,3,4,5), B = c(3,4,5,6,7), C = c(5,6,7,8,9), D = c(1,9,10,11)
) upset(fromList(listInput), order.by = "freq")

Cài đặt trong Python

from upsetplot import from_contents, plot
import matplotlib.pyplot as plt data = { "A": {1,2,3,4,5}, "B": {3,4,5,6,7}, "C": {5,6,7,8,9}, "D": {1,9,10,11}
}
upset_plot = from_contents(data)
plot(upset_plot)
plt.show()

7.3 Khi nào nên dùng Venn, khi nào dùng Upset

Số tập hợp	Độ phức tạp	Khuyến nghị
2‑3	Dễ đọc, trực quan	Venn
4‑5	Vùng giao nhau nhiều, khó vẽ	Upset hoặc Venn đặc biệt (các phần mềm chuyên dụng)
>5	Quá nhiều vùng	Upset, heatmap, hoặc phân tích thống kê khác

8. Thực hành nâng cao – Bài tập tự thiết kế

8.1 Bài tập 1: Phân tích khách hàng

Công ty XYZ có 500 khách hàng. Trong số này: 200 người mua sản phẩm A, 150 người mua sản phẩm B, 120 người mua sản phẩm C. 80 người mua cả A và B, 60 người mua cả A và C, 50 người mua cả B và C, và 30 người mua cả ba sản phẩm.

Yêu cầu:
1. Vẽ giản đồ Venn ba tập hợp.
2. Tính số khách hàng không mua bất kỳ sản phẩm nào.
3. Đề xuất một chiến lược marketing dựa trên kết quả.

(Giải đáp chi tiết có thể đưa vào phần phụ lục hoặc thực hành riêng.)

8.2 Bài tập 2: Kiểm tra tính hợp lệ của dữ liệu

Bạn nhận được một bảng dữ liệu về 4 môn học: Toán, Lý, Hóa, Sinh. Mỗi môn có số học sinh tham gia, và có các số liệu về giao nhau (hai môn, ba môn, bốn môn). Kiểm tra xem các số liệu có mâu thuẫn hay không bằng cách tính lại các vùng riêng và tổng.

Phương pháp:
– Dùng công thức Inclusion‑Exclusion (Nguyên lý bao hàm‑loại trừ) để tính tổng dự kiến.
– So sánh với tổng số học sinh đã cho.

9. Nguyên lý bao hàm‑loại trừ (Inclusion‑Exclusion Principle)

Khi làm việc với nhiều tập hợp, việc tính tổng các phần tử chung và riêng biệt có thể phức tạp. Nguyên lý bao hàm‑loại trừ giúp tính số phần tử trong hợp của N tập hợp:

\left| \bigcup_{i=1}^{n} A_i \right| =
\sum_{i=1}^{n} |A_i|
– \sum_{1\le i<j\le n} |A_i\cap A_j|
+ \sum_{1\le i<j<k\le n} |A_i\cap A_j\cap A_k|
– \dots
+ (-1)^{n+1} |A_1\cap A_2\cap \dots \cap A_n|

• Ví dụ 3 tập hợp:

|A\cup B\cup C| = |A|+|B|+|C| – |A\cap B|-|A\cap C|-|B\cap C| + |A\cap B\cap C|

Áp dụng công thức này giúp kiểm tra tính hợp lệ của dữ liệu trước khi vẽ giản đồ Venn.

10. Thông tin bổ sung – Các lỗi thường gặp và cách khắc phục

Lỗi	Nguyên nhân	Cách khắc phục
Vòng tròn chồng không đủ lớn để ghi số	Quá nhiều phần tử hoặc không tính toán đúng	Tăng kích thước vòng tròn, hoặc dùng số lượng thay vì liệt kê
Tổng số phần tử không khớp	Sai trong tính phần giao hoặc phần riêng	Kiểm tra lại bằng Inclusion‑Exclusion
Màu sắc gây nhầm lẫn	Sử dụng màu tương đồng	Chọn màu tương phản, giảm độ trong suốt
Không có không gian mẫu khi cần	Khi muốn chỉ ra phần bù	Thêm hình chữ nhật đại diện cho U
Ghi chú lộn xộn, chồng lên nhau	Vùng quá chật	Sử dụng chú thích ngoài biểu đồ, nối mũi tên tới vùng

11. Kết luận

Giản đồ Venn không chỉ là một công cụ biểu đồ đơn giản mà còn là một phương pháp tư duy giúp chúng ta hiểu sâu hơn về mối quan hệ giữa các tập hợp. Từ việc vẽ tay trên giấy, đến việc sử dụng các phần mềm chuyên nghiệp hay lập trình tự động, việc nắm vững cách vẽ giản đồ Venn mở ra nhiều cơ hội trong giáo dục, kinh doanh, nghiên cứu khoa học và phân tích dữ liệu.

• Cơ bản: Hai‑ba vòng tròn, xác định giao, hợp, hiệu.
• Trung cấp: Áp dụng Inclusion‑Exclusion, thêm không gian mẫu, thiết kế màu sắc.
• Nâng cao: Vẽ 4‑5 tập hợp, sử dụng Upset Plot, lập trình tự động bằng R/Python.

Hãy thực hành thường xuyên, thử áp dụng vào các bài toán thực tế, và dần dần bạn sẽ trở thành “bậc thầy” trong việc trình bày và phân tích dữ liệu bằng giản đồ Venn.

Bài viết này đã cung cấp một hướng dẫn chi tiết, từ khái niệm nền tảng đến các công cụ hiện đại, giúp bạn tự tin tạo ra những giản đồ Venn chính xác, đẹp mắt và có giá trị thực tiễn.
