Mở Đầu
Trong lĩnh vực thiết kế mạch điện tử, giản đồ xung (hay còn gọi là waveform diagram, timing diagram) là một công cụ quan trọng giúp các kỹ sư, nhà thiết kế và sinh viên hiểu rõ cách các tín hiệu số và analog thay đổi theo thời gian. Việc vẽ giản đồ xung không chỉ giúp phân tích, kiểm tra và debug mạch mà còn là nền tảng để thiết kế các hệ thống phức tạp như bộ đếm, bộ ghép xung, máy trạng thái, giao thức truyền thông và nhiều hơn nữa.
Bài viết này sẽ cung cấp một hướng dẫn chi tiết, từ những kiến thức cơ bản nhất về giản đồ xung, các ký hiệu, quy tắc vẽ, cho đến các kỹ thuật nâng cao, phần mềm hỗ trợ và một số ví dụ thực tế. Mục tiêu là giúp bạn nắm vững cách vẽ giản đồ xung một cách chuyên nghiệp, đồng thời áp dụng chúng vào công việc và nghiên cứu của mình.
1. Giới Thiệu Chung Về Giản Đồ Xung
1.1 Định Nghĩa
Giản đồ xung là biểu đồ mô tả trạng thái của một hoặc nhiều tín hiệu điện trong một khoảng thời gian nhất định. Trên trục hoành (horizontal axis) thường biểu thị thời gian, còn trục tung (vertical axis) biểu thị mức điện áp hoặc trạng thái logic (0/1, HIGH/LOW). Mỗi đường tín hiệu thể hiện sự biến đổi của một tín hiệu cụ thể.
1.2 Vai Trò Của Giản Đồ Xung
- Phân tích hành vi mạch: Kiểm tra xem mạch có hoạt động đúng theo yêu cầu không.
- Debug và sửa lỗi: Xác định vị trí và nguyên nhân lỗi dựa trên sự sai lệch của tín hiệu.
- Giao tiếp giữa các nhóm: Truyền đạt ý tưởng thiết kế một cách trực quan.
- Tài liệu hoá: Là một phần của tài liệu thiết kế, giúp người đọc nhanh chóng hiểu cách hoạt động của hệ thống.
1.3 Các Loại Giản Đồ Xung
| Loại | Mô tả | Ứng dụng |
|---|---|---|
| Giản đồ xung đơn (Single waveform) | Một tín hiệu duy nhất được vẽ | Kiểm tra một tín hiệu clock, reset, … |
| Giản đồ xung đa kênh (Multi‑waveform) | Nhiều tín hiệu đồng thời, thường xếp chồng nhau | Thiết kế bộ đếm, máy trạng thái, giao thức bus |
| Giản đồ thời gian (Timing diagram) | Thêm các khoảng thời gian, độ trễ, thời gian thiết lập/giữ | Đánh giá thời gian đáp ứng, thiết kế synchronous circuits |
| Giản đồ logic (Logic diagram) | Thể hiện các mức logic 0/1, thường dùng trong thiết kế FPGA, ASIC | Mô tả hành vi logic của mạch số |
2. Các Thành Phần Cơ Bản Khi Vẽ Giản Đồ Xung
Có thể bạn quan tâm: Cách Vẽ Giản Đồ Venn: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
2.1 Trục Thời Gian (Time Axis)
- Đơn vị thời gian: ns, µs, ms, s tùy vào tần số và tốc độ của mạch.
- Đánh dấu tick: Thường chia thành các khoảng đều, mỗi tick có giá trị cố định (ví dụ: 1 ns, 5 ns).
- Đánh dấu thời gian quan trọng: Tín hiệu chuyển, thời gian thiết lập (setup time), thời gian giữ (hold time), độ trễ (delay).
2.2 Trục Mức (Level Axis)
- Mức logic: 0 (LOW) và 1 (HIGH). Đôi khi còn có mức trung gian (Z – high‑impedance) hoặc mức analog (ví dụ: 0‑5 V).
- Đồ thị analog: Khi mô tả tín hiệu analog, trục tung sẽ là điện áp (V) và các giá trị như 0 V, 2.5 V, 5 V.
2.3 Ký Hiệu Và Định Dạng
| Ký hiệu | Ý nghĩa |
|---|---|
| ─────── | Đường thẳng, mức ổn định (HIGH hoặc LOW) |
| ___ | Đường thẳng mức thấp (LOW) |
| ↑ | Biên lên (rising edge) |
| ↓ | Biên xuống (falling edge) |
| → | Độ trễ (delay) |
| ◄► | Thời gian thiết lập/giữ |
| X | Mức không xác định hoặc lỗi |
| Z | Trạng thái high‑impedance (thường dùng trong bus) |
2.4 Các Thông Số Quan Trọng
- Clock period (Tclk): Khoảng thời gian một chu kỳ xung.
- Duty cycle: Tỷ lệ thời gian HIGH so với toàn chu kỳ.
- Propagation delay (tpd): Thời gian tín hiệu truyền từ đầu vào tới đầu ra.
- Setup time (tsetup) và hold time (thold): Thời gian tín hiệu dữ liệu cần ổn định trước và sau biên clock.
3. Quy Trình Vẽ Giản Đồ Xung Cơ Bản
3.1 Bước 1: Xác Định Yêu Cầu
- Xác định các tín hiệu cần vẽ: Clock, reset, dữ liệu, enable, output…
- Xác định thời gian quan trọng: Tần số clock, thời gian thiết lập, thời gian giữ, độ trễ mong muốn.
- Lựa chọn đơn vị thời gian: Đảm bảo đủ chi tiết nhưng không quá chi tiết (ví dụ: 1 ns cho mạch 100 MHz).
3.2 Bước 2: Vẽ Trục Thời Gian
- Vẽ một đường thẳng ngang dài đủ để chứa ít nhất 2‑3 chu kỳ clock.
- Đánh dấu các tick với giá trị thời gian (ví dụ: 0 ns, 5 ns, 10 ns,…).
3.3 Bước 3: Vẽ Clock
- Sử dụng dạng hình vuông (square wave) với độ rộng high và low tùy vào duty cycle.
- Đánh dấu biên lên (rising edge) và biên xuống (falling edge) bằng mũi tên ↑ và ↓.
3.4 Bước 4: Vẽ Các Tín Hiệu Khác
Có thể bạn quan tâm: Cách Vẽ Giản Đồ Frost: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
- Reset: Thường là mức LOW (hoặc HIGH) trong một vài chu kỳ đầu, sau đó chuyển sang mức không hoạt động.
- Data: Vẽ theo quy tắc dữ liệu thay đổi trước biên clock (đối với edge‑triggered flip‑flop) hoặc sau biên clock (đối với level‑triggered latch).
- Enable: Thường bật (HIGH) trong khoảng thời gian cần hoạt động.
3.5 Bước 5: Thêm Ghi Chú Và Thông Số
- Ghi chú tỉ mỉ các thời gian thiết lập, thời gian giữ, độ trễ.
- Đánh dấu các trạng thái quan trọng như “data captured”, “output valid”.
3.6 Bước 6: Kiểm Tra Lại
- Đảm bảo không có sai lệch logic (ví dụ: dữ liệu thay đổi trong thời gian thiết lập).
- Kiểm tra độ trễ và thời gian đáp ứng đáp ứng yêu cầu thiết kế.
4. Kỹ Thuật Vẽ Giản Đồ Xung Nâng Cao
4.1 Vẽ Đa Kênh Và Đồng Bộ
Khi vẽ nhiều tín hiệu, cần căn chỉnh chúng sao cho các biên clock trùng nhau. Điều này giúp nhận diện mối quan hệ giữa các tín hiệu (ví dụ: dữ liệu được latch sau biên clock).
4.2 Thời Gian Thiết Lập Và Giữ
- Setup time (tsetup): Khoảng thời gian trước biên clock, dữ liệu phải ổn định.
- Hold time (thold): Khoảng thời gian sau biên clock, dữ liệu vẫn phải ổn định.
Để biểu diễn, thường dùng các đoạn thẳng ngang kéo dài sang trái (tsetup) và sang phải (thold) từ biên clock, kèm chú thích.
4.3 Độ Trễ Propagation (tpd)
Sau biên clock, tín hiệu output không thay đổi ngay lập tức mà có một độ trễ. Vẽ bằng một đoạn thẳng chậm dần (slew) hoặc một mũi tên chỉ thời gian trễ.
Có thể bạn quan tâm: Cách Vẽ Giản Đồ Fresnel: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
4.4 Thời Gian Nhạy Cảm (Window)
Trong một số giao thức (SPI, I²C), dữ liệu chỉ hợp lệ trong một “window” thời gian nhất định. Vẽ bằng một vùng màu hoặc một hình chữ nhật để chỉ ra thời gian này.
4.5 Xử Lý Nhiều Edge (Dual‑Edge)
Đối với mạch sử dụng cả rising và falling edge, cần vẽ cả hai loại biên và chỉ ra tín hiệu nào được capture ở edge nào.
4.6 High‑Impedance và Bus Contention
Khi một bus có nhiều thiết bị, trạng thái Z (high‑impedance) và X (xung đột) cần được biểu diễn rõ ràng. Dùng ký hiệu Z hoặc X và chú thích “bus contention”.
5. Công Cụ Hỗ Trợ Vẽ Giản Đồ Xung
5.1 Phần Mềm Đồ Họa
Có thể bạn quan tâm: Cách Vẽ Giản Đồ Cremona: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
| Phần mềm | Ưu điểm | Nhược điểm |
|---|---|---|
| Microsoft Visio | Giao diện thân thiện, thư viện ký hiệu | Không chuyên cho điện tử |
| draw.io (diagrams.net) | Miễn phí, tích hợp web, hỗ trợ SVG | Thiếu một số ký hiệu chuyên dụng |
| LibreOffice Draw | Mở nguồn, tùy chỉnh ký hiệu | Giao diện hơi cũ |
5.2 Phần Mềm Chuyên Dụng
| Phần mềm | Đặc điểm | Giá |
|---|---|---|
| Cadence Virtuoso | Tích hợp trong môi trường thiết kế ASIC, tự động tạo timing diagram từ simulation | Cao |
| Altium Designer | Tích hợp với PCB, hỗ trợ tạo timing diagram từ schematic | Cao |
| Mentor Graphics ModelSim | Từ kết quả simulation VHDL/Verilog, xuất timing diagram | Cao |
| GTKWave | Mở nguồn, xem waveform từ file VCD, LXT2 | Miễn phí |
| Timing Analyzer (Synopsys PrimeTime) | Phân tích thời gian, xuất báo cáo chi tiết | Cao |
5.3 Công Cụ Lập Trình
- Python + Matplotlib: Tạo waveform bằng code, linh hoạt cho tự động hoá báo cáo.
- LaTeX + TikZ: Đặc biệt phù hợp cho tài liệu khoa học, cho phép vẽ chuẩn và chất lượng cao.
- Verilog‑VPI + VCD: Sinh file VCD từ mô phỏng, sau đó dùng GTKWave hoặc svgtiny để hiển thị.
Ví dụ: Vẽ waveform bằng Python
import matplotlib.pyplot as plt
import numpy as np t = np.arange(0, 200, 0.5) # thời gian ns
clock = 0.5 (1 + np.sign(np.sin(2np.pit/20))) # chu kỳ 20 ns
reset = np.where(t < 30, 1, 0) # reset HIGH trong 30 ns đầu plt.figure(figsize=(10,3))
plt.step(t, clock, where='post', label='CLK')
plt.step(t, reset, where='post', label='RST')
plt.ylim(-0.2, 1.2)
plt.yticks(0,1, 'LOW','HIGH')
plt.xlabel('Time (ns)')
plt.title('Clock and Reset Waveforms')
plt.grid(True)
plt.legend()
plt.show()
Kết quả sẽ cho ra một hình ảnh chuẩn, dễ chèn vào báo cáo.
5.4 Lời Khuyên Khi Chọn Công Cụ
- Mục đích: Nếu chỉ vẽ nhanh, draw.io hoặc PowerPoint đủ. Nếu tài liệu kỹ thuật, LaTeX + TikZ hoặc Cadence là lựa chọn tốt.
- Độ chi tiết: Đối với thiết kế ASIC/FPGA, cần công cụ tự động sinh từ simulation.
- Chi phí: Các công cụ mở nguồn (GTKWave, Python) giúp giảm chi phí cho sinh viên và dự án nhỏ.
6. Ứng Dụng Thực Tế: Một Số Ví Dụ Cụ Thể
6.1 Ví Dụ 1: Bộ Đếm 4 Bit Synchronous
Mô tả yêu cầu
- Clock: 50 MHz (Tclk = 20 ns), duty 50 %.
- Reset: Active HIGH, kéo dài 2 chu kỳ clock.
- Đầu ra Q3‑Q0 là giá trị nhị phân của bộ đếm.
Giản đồ xung
| Signal | 0‑20 ns | 20‑40 ns | 40‑60 ns | 60‑80 ns | 80‑100 ns |
|---|---|---|---|---|---|
| CLK | ↑_↓ | ↑_↓ | ↑_↓ | ↑_↓ | ↑_↓ |
| RST | HIGH | HIGH | LOW | LOW | LOW |
| Q0 | 0→1→0 | 1→0→1 | 0→1→0 | 1→0→1 | 0→1→0 |
| Q1 | 0→0→1 | 0→1→0 | 1→0→0 | 0→0→1 | 1→0→0 |
| Q2 | 0→0→0 | 0→0→1 | 0→1→0 | 1→0→0 | 0→0→0 |
| Q3 | 0→0→0 | 0→0→0 | 0→0→1 | 0→1→0 | 1→0→0 |
- Giải thích: Khi RST = HIGH, tất cả Q = 0. Sau khi RST chuyển LOW, bộ đếm bắt đầu tăng ở mỗi biên rising của clock.
6.2 Ví Dụ 2: Giao Thức SPI (Mode 0)
Thông số
- CPOL = 0, CPHA = 0 (clock idle low, dữ liệu được lấy ở rising edge).
- Clock tốc độ 1 MHz (Tclk = 1 µs).
- MOSI (Master Out Slave In) truyền 8 bit: 0xA5 (1010 0101).
Giản đồ xung
CLK : __|‾‾|__|‾‾|__|‾‾|__|‾‾|__|‾‾|__|‾‾|__|‾‾|__|‾‾|
MOSI: 1 0 1 0 0 1 0 1 ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ (rising edges)
- Ghi chú: Dữ liệu phải ổn định ít nhất tsetup = 0.1 µs trước rising edge và thold = 0.1 µs sau.
6.3 Ví Dụ 3: Bus I²C (Standard Mode 100 kHz)
- SCL (clock) và SDA (data) là dây mở‑collector, có trạng thái Z khi không được kéo xuống.
- Start condition: SDA chuyển từ HIGH → LOW khi SCL = HIGH.
- Stop condition: SDA chuyển từ LOW → HIGH khi SCL = HIGH.
SCL : __|‾‾|__|‾‾|__|‾‾|__|‾‾|__|
SDA : ----‾‾‾‾‾\_____/‾‾‾‾‾\_____/‾‾‾... Start Data Stop
- Biểu diễn Z: Khi không có thiết bị nào kéo xuống, SDA và SCL ở trạng thái HIGH (pull‑up), có thể biểu diễn bằng một đường thẳng ngang với ký hiệu “Z” nếu muốn nhấn mạnh tính mở‑collector.
7. Những Sai Lầm Thường Gặp Khi Vẽ Giản Đồ Xung Và Cách Tránh
| Sai lầm | Hậu quả | Cách khắc phục |
|---|---|---|
| Không căn đồng biên clock | Nhầm lẫn mối quan hệ thời gian giữa các tín hiệu | Đặt một trục thời gian chung, dùng guide line để căn biên |
| Bỏ qua thời gian thiết lập/giữ | Thiết kế không đáp ứng yêu cầu thời gian, gây lỗi latch | Vẽ rõ ràng tsetup và thold, luôn kiểm tra với datasheet |
| Sử dụng quá nhiều mức điện áp | Làm rối mắt, khó đọc | Giữ chỉ 2 mức (0/1) cho logic, dùng màu hoặc ký hiệu để phân biệt analog |
| Không ghi chú độ trễ | Không biết khi nào output thay đổi | Thêm mũi tên và giá trị tpd vào mỗi tín hiệu output |
| Vẽ quá chi tiết (ví dụ: mỗi ns cho mạch 1 kHz) | Lãng phí không gian, khó đọc | Chọn độ phân giải thời gian phù hợp với tần số thực tế |
| Bỏ qua trạng thái Z hoặc X | Không phản ánh đúng bus contention | Khi cần, luôn vẽ Z hoặc X và chú thích nguyên nhân |
8. Cách Tối Ưu Hóa Giản Đồ Xung Cho Tài Liệu Kỹ Thuật
- Sử dụng màu sắc: Màu xanh cho clock, màu đỏ cho reset, màu đen cho dữ liệu. Đảm bảo màu đủ tương phản cho in đen‑trắng.
- Đánh số chu kỳ: Ghi số “Cycle 1”, “Cycle 2” dưới mỗi chu kỳ để dễ theo dõi.
- Thêm bảng mô tả: Kèm bảng tóm tắt các tín hiệu, thời gian và giá trị.
- Sắp xếp hợp lý: Đặt các tín hiệu liên quan gần nhau (ví dụ: data và clock), giảm độ dài đường kẻ.
- Sử dụng ký hiệu chuẩn: Tuân thủ IEEE 1364 (Verilog) hoặc VHDL để người đọc quen thuộc.
- Kiểm tra độ tương phản: Khi in, đảm bảo các đường nét không bị mờ.

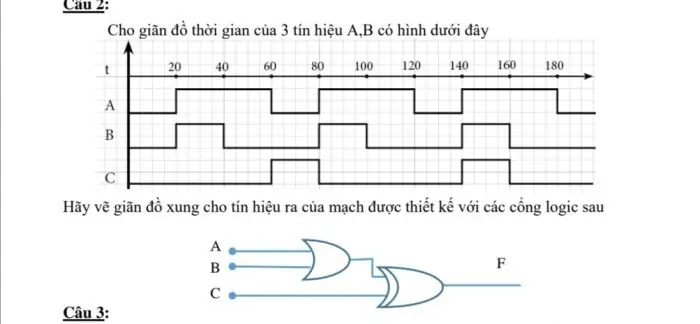

9. Thực Hành: Bước Đến Tự Tạo Giản Đồ Xung
9.1 Bài tập 1: Vẽ giản đồ xung cho một D‑Flip‑Flop
- Yêu cầu: Clock 10 MHz, D thay đổi vào mỗi 2 chu kỳ, reset active low trong 1 chu kỳ đầu.
- Kết quả mong đợi: Q theo D sau mỗi rising edge, Q giữ giá trị khi reset LOW.
9.2 Bài tập 2: Thiết kế giao thức 3‑wire UART (8N1)
- Thông số: Baud 9600 bps, 1 stop bit, không parity.
- Yêu cầu: Vẽ waveform cho một khung dữ liệu (start, 8 data bits, stop).
9.3 Bài tập 3: Giản đồ xung cho một bus I²C đa‑master
- Yêu cầu: Hai master khởi tạo start gần nhau, tạo collision. Vẽ trạng thái SDA và SCL, chỉ ra X (bus contention).
Sau khi hoàn thành, bạn có thể so sánh với đáp án mẫu trong tài liệu hoặc sử dụng công cụ simulation (ModelSim, Vivado) để xuất waveform và kiểm tra độ chính xác.
10. Kết Luận
Việc vẽ giản đồ xung không chỉ là một kỹ năng kỹ thuật mà còn là một ngôn ngữ chung giúp các kỹ sư giao tiếp, phân tích và tối ưu hoá các thiết kế điện tử. Từ những khái niệm cơ bản như clock, reset, dữ liệu cho tới các khái niệm nâng cao như thời gian thiết lập, giữ, độ trễ propagation và trạng thái high‑impedance, việc nắm vững cách biểu diễn chúng trên một bản đồ thời gian là nền tảng để xây dựng các hệ thống phức tạp và tin cậy.
Bài viết đã cung cấp:
- Kiến thức nền tảng và các ký hiệu chuẩn.
- Quy trình chi tiết từ việc xác định yêu cầu, vẽ trục thời gian, cho đến kiểm tra lại.
- Kỹ thuật nâng cao để mô tả các yếu tố thời gian quan trọng.
- Danh sách công cụ hỗ trợ, từ phần mềm đồ họa đến môi trường simulation chuyên nghiệp.
- Các ví dụ thực tế, bài tập thực hành và các lưu ý tránh lỗi phổ biến.
Hy vọng rằng, sau khi đọc và thực hành, bạn sẽ tự tin tạo ra những giản đồ xung chuẩn xác, rõ ràng và hiệu quả, đồng thời có thể sử dụng chúng như một công cụ mạnh mẽ trong thiết kế và tài liệu hoá dự án điện tử của mình. Chúc bạn thành công!
