Cách Vẽ Hình Bát Giác Đều: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Giới thiệu chung

Hình bát giác đều (regular octagon) là một trong những đa giác có độ phức tạp vừa phải, vừa đẹp mắt, thường xuất hiện trong kiến trúc, thiết kế đồ họa, nghệ thuật và cả trong các bài toán hình học. Việc nắm vững cách vẽ một hình bát giác đều không chỉ giúp bạn thực hiện các bản vẽ kỹ thuật chính xác mà còn mở ra khả năng sáng tạo trong các dự án thiết kế. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một, từ việc chuẩn bị dụng cụ, xây dựng các phương pháp cơ bản cho tới các kỹ thuật nâng cao, giúp bạn vẽ được hình bát giác đều với độ chính xác cao và vẻ đẹp thẩm mỹ.

1. Kiến thức nền tảng về hình bát giác đều

1.1. Định nghĩa và tính chất

• Định nghĩa: Hình bát giác đều là đa giác có 8 cạnh, 8 góc, trong đó tất cả các cạnh có độ dài bằng nhau và tất cả các góc trong đều bằng nhau.
• Các tính chất quan trọng:
• Số cạnh (n): 8.
• Số góc trong: mỗi góc trong bằng (\frac{(n-2) \times 180^\circ}{n} = \frac{6 \times 180^\circ}{8} = 135^\circ).
• Số góc ngoài: mỗi góc ngoài bằng (180^\circ – 135^\circ = 45^\circ).
• Tứ giác đối xứng: Hình bát giác đều có 8 trục đối xứng (4 trục qua các đỉnh, 4 trục qua các cạnh) và 8 góc quay đối xứng (độ quay 45°, 90°, …, 315°).
• Bán kính nội tiếp (r) và bán kính ngoại tiếp (R): có công thức liên quan tới độ dài cạnh (a):
  • (R = \frac{a}{2 \sin(22.5^\circ)})
  • (r = \frac{a}{2 \tan(22.5^\circ)})

1.2. Ứng dụng thực tế

• Kiến trúc: Mô hình mái nhà, cửa sổ, họa tiết trang trí.
• Thiết kế đồ họa: Logo, biểu tượng, hình nền.
• Toán học: Bài tập về tứ giác, chu vi, diện tích, và các bài toán liên quan tới góc và đường tròn.
• Nghệ thuật: Mô hình gốm sứ, tranh trừu tượng, các dạng mô hình 3D.

2. Dụng cụ và chuẩn bị

Dụng cụ	Mô tả	Lưu ý
Thước kẻ	Thước kim loại hoặc nhựa, độ dài ít nhất 30 cm	Đảm bảo thẳng, không cong.
Compas (cái thước đo)	Để vẽ đường tròn nội tiếp và ngoại tiếp	Độ mở cần được cố định khi vẽ.
Bút vẽ	Bút chì HB, bút mực, hoặc bút kỹ thuật	Bút chì dễ chỉnh sửa, bút mực cho bản cuối.
Kẻ góc (protractor)	Đo góc 45°, 22.5°	Có thể dùng thước đo góc điện tử cho độ chính xác cao.
Giấy kẻ ô hoặc giấy trắng	Để thực hành	Giấy kẻ ô giúp kiểm tra tỉ lệ.
Thước đo góc 45° (tùy chọn)	Dễ dàng tạo góc 45° nhanh	Thường có dạng “set square”.

Bước chuẩn bị:
1. Kiểm tra độ chính xác: Đảm bảo thước và compas không bị lệch hoặc mòn.
2. Làm sạch bề mặt làm việc: Tránh bụi và vết bẩn ảnh hưởng đến độ chính xác.
3. Lập kế hoạch kích thước: Xác định độ dài cạnh (a) mong muốn (ví dụ: 5 cm). Từ đó tính bán kính ngoại tiếp (R) và nội tiếp (r) nếu cần.

3. Phương pháp vẽ hình bát giác đều – Cơ bản

Có thể bạn quan tâm: Cách Vẽ Hàng Rào Đơn Giản: Hướng Dẫn Từ A Đến Z Cho Người Mới Bắt Đầu

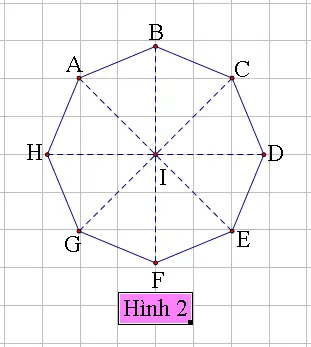

3.1. Phương pháp 1: Dùng vòng tròn ngoại tiếp và chia góc 45°

Bước 1: Vẽ một đường tròn (đường tròn ngoại tiếp) với bán kính (R) tùy ý, trung tâm O.

Bước 2: Dùng thước đo góc, đặt tâm tại O, vẽ 8 tia cách nhau 45°:
– Đánh dấu góc 0°, 45°, 90°, 135°, 180°, 225°, 270°, 315°.
– Mỗi tia sẽ cắt vòng tròn tại các điểm (A_1, A_2, …, A_8).

Bước 3: Kết nối các điểm liên tiếp (A_1A_2, A_2A_3, …, A_8A_1) bằng thước kẻ. Đó là hình bát giác đều.

Lưu ý:
– Khi dùng thước đo góc, luôn giữ cùng một trung tâm O để tránh sai lệch.
– Kiểm tra độ dài các cạnh sau khi nối; chúng phải bằng nhau.

3.2. Phương pháp 2: Dùng vòng tròn nội tiếp và góc 45° trên chu vi

Bước 1: Vẽ một vòng tròn nội tiếp (bán kính (r)).

Bước 2: Trên chu vi vòng tròn, đánh dấu 8 điểm cách nhau một cung góc 45°. Có thể thực hiện bằng cách:
– Dùng compas mở độ dài bằng cung (r) và di chuyển từng bước trên chu vi.
– Hoặc dùng thước đo góc để xác định các góc.

Bước 3: Kẻ các đoạn thẳng nối các điểm không liền kề (điểm 1-2, 2-3, …) để tạo các cạnh của bát giác.

Có thể bạn quan tâm: Cách Vẽ Hoa Đơn Giản Đẹp: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

3.3. Phương pháp 3: Dùng hình vuông và cắt góc 45°

Bước 1: Vẽ một hình vuông có cạnh bằng (a\sqrt{2}) (nếu biết độ dài cạnh (a) của bát giác). Ví dụ, nếu muốn cạnh bát giác = 5 cm, thì cạnh hình vuông = (5\sqrt{2} \approx 7.07) cm.

Bước 2: Tại mỗi góc của hình vuông, vẽ một đường chéo 45° nội suy vào trong, cắt hình vuông tại điểm mới.

Bước 3: Các giao điểm trên các cạnh của hình vuông tạo thành 8 đỉnh của bát giác đều.

Ưu điểm: Phương pháp này không cần đo góc, chỉ cần biết công thức tính cạnh hình vuông.

4. Công thức tính các kích thước liên quan

4.1. Độ dài cạnh (a) khi biết bán kính ngoại tiếp (R)

a = 2R \sin 22.5^\circ \approx 0.7654 \, R

4.2. Bán kính nội tiếp (r) khi biết a

r = \frac{a}{2 \tan 22.5^\circ} \approx 1.2071 \, a

4.3. Diện tích (S) của bát giác đều

S = 2(1+\sqrt{2})a^2 \approx 4.8284 \, a^2

4.4. Chu vi (P)

Có thể bạn quan tâm: Cách Vẽ Hoa Phượng Đơn Giản: Hướng Dẫn Từng Bước Để Tạo Ra Những Bức Tranh Đẹp Và Sống Động

P = 8a

Các công thức trên giúp bạn nhanh chóng xác định kích thước phù hợp trước khi vẽ, đồng thời kiểm tra tính chính xác sau khi hoàn thành.

5. Kỹ thuật nâng cao – Vẽ bát giác đều trong môi trường CAD

Trong thiết kế kỹ thuật số, việc vẽ bát giác đều thường được thực hiện bằng phần mềm CAD (AutoCAD, SolidWorks, Fusion 360…) hoặc phần mềm đồ họa (Illustrator, CorelDRAW). Dưới đây là các bước cơ bản trong AutoCAD:

1. Tạo vòng tròn:
2. Lệnh CIRCLE, nhập tâm (0,0) và bán kính R.
3. Chia vòng tròn thành 8 phần bằng nhau:
4. Dùng lệnh DIVIDE hoặc MEASURE với số phần = 8.
5. Đánh dấu các điểm trên vòng tròn.
6. Kết nối các điểm:
7. Dùng lệnh PLINE hoặc LINE, chọn các điểm theo thứ tự.
8. Kiểm tra độ dài:
9. Dùng lệnh DIMLINEAR để đo một cạnh, so sánh với giá trị mong muốn.

Trong Illustrator:

• Vẽ một vòng tròn (Ellipse Tool), giữ Shift để tạo hình tròn hoàn hảo.
• Dùng Polar Grid Tool hoặc Rotate Tool với góc 45° để sao chép và đặt các điểm.
• Kết nối các điểm bằng Pen Tool.

Mẹo: Đặt lưới (grid) và snap to grid để tăng độ chính xác. Khi cần xuất bản in, chuyển sang vector để tránh mất nét.

6. Lỗi thường gặp và cách khắc phục

Lỗi	Nguyên nhân	Cách khắc phục
Các cạnh không bằng nhau	Đánh dấu góc không chính xác hoặc dùng thước không thẳng	Kiểm tra lại góc bằng thước đo, dùng compas để kiểm tra độ dài.
Độ nghiêng của hình	Không giữ trung tâm cố định khi vẽ các tia	Đánh dấu trung tâm O rõ ràng, luôn đặt đầu kim của thước đo góc tại O.
Khoảng cách các đỉnh không đều	Sử dụng compas mở không cố định	Đóng compas lại sau mỗi lần vẽ cung, hoặc dùng công cụ chia vòng tròn tự động trong CAD.
Không đủ không gian trên giấy	Chọn bán kính quá lớn so với kích thước giấy	Tính toán trước kích thước tối đa dựa trên giấy, giảm bán kính hoặc chọn giấy lớn hơn.

7. Thực hành: Bài tập tự luyện

1. Bài 1: Vẽ một bát giác đều có cạnh 4 cm. Tính bán kính ngoại tiếp và nội tiếp, sau đó vẽ bằng compas.
2. Bài 2: Dùng phần mềm Illustrator, tạo một logo có hình bát giác đều, sau đó áp dụng màu gradient từ xanh dương sang xanh lá.
3. Bài 3: Trong AutoCAD, vẽ một bát giác đều nằm trên một mặt phẳng 3D, sau đó quay 30° quanh trục Z và tạo một hình lăng trụ bát giác.
4. Bài 4: Thiết kế một mẫu gạch lát nền hình bát giác đều, tính diện tích mỗi viên gạch và số lượng gạch cần cho một phòng 4 m x 5 m.

Sau khi hoàn thành, so sánh kết quả thực tế với các công thức đã nêu để kiểm chứng độ chính xác.

Có thể bạn quan tâm: Cách Vẽ Hoa Hồng Dễ Nhất: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

8. Ứng dụng sáng tạo với bát giác đều

8.1. Thiết kế nội thất

• Gạch lát nền: Sử dụng mô-đun bát giác đều để tạo hoa văn độc đáo, kết hợp với các hình tam giác và hình vuông để tạo ra mô hình Penrose.
• Đèn chiếu sáng: Tạo khung đèn dạng bát giác, lắp LED dọc các cạnh để tạo hiệu ứng ánh sáng đa hướng.

8.2. Nghệ thuật đồ họa

• Logo: Nhiều thương hiệu chọn bát giác vì tính cân đối, dễ nhận diện. Ví dụ: logo của một công ty công nghệ có thể sử dụng bát giác với các góc được bo tròn.
• Mô hình 3D: Dùng phần mềm Blender để tạo lưới bát giác đều, sau đó extrude lên để tạo hình lăng trụ bát giác, sử dụng trong game hoặc kiến trúc.

8.3. Kiến trúc và đô thị

• Cửa sổ và cửa ra vào: Hình bát giác đều mang lại cảm giác hiện đại, thường được dùng trong các tòa nhà công cộng.
• Cầu thang: Thiết kế bậc thang hình bát giác đều cho các khu vực trung tâm, tạo sự thu hút thị giác.

9. Tổng kết

Việc vẽ hình bát giác đều không chỉ là một kỹ năng cơ bản trong hình học mà còn là nền tảng cho nhiều lĩnh vực sáng tạo và kỹ thuật. Từ các phương pháp truyền thống dùng thước, compas, đến các công cụ kỹ thuật số hiện đại, bạn đều có thể tạo ra những hình bát giác đều chính xác và thẩm mỹ. Hãy nắm vững các công thức, luyện tập thường xuyên và áp dụng vào các dự án thực tế để nâng cao khả năng thiết kế của mình.

Nếu bạn đã đọc đến đây, hy vọng bạn đã có một bộ công cụ đầy đủ để tự tin vẽ và ứng dụng hình bát giác đều trong mọi công việc. Chúc bạn sáng tạo và thành công!
