Cách Vẽ Hình Học Không Gian: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Hình học không gian là một trong những lĩnh vực quan trọng và thú vị của toán học, mở ra cánh cửa khám phá những khái niệm ba chiều, từ các hình khối cơ bản như hình lập phương, hình hộp chữ nhật, cho tới các khối phức tạp như đa diện, nơ-điêm và các bề mặt cong. Đối với nhiều người, việc vẽ hình học không gian không chỉ là một kỹ năng cần thiết trong học tập mà còn là công cụ hỗ trợ trong các ngành như kiến trúc, kỹ thuật, đồ họa máy tính và thậm chí là nghệ thuật.

Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một, về cách vẽ hình học không gian. Chúng tôi sẽ bắt đầu từ những kiến thức cơ bản, giải thích các nguyên tắc chiếu, các công cụ cần thiết, sau đó tiến tới các kỹ thuật vẽ nâng cao, bao gồm việc vẽ đa diện, hình tròn trong không gian, và cách tạo cảm giác chiều sâu thực tế. Ngoài ra, chúng tôi cũng sẽ giới thiệu một số phần mềm hỗ trợ vẽ không gian để bạn có thể nhanh chóng áp dụng vào thực tiễn.

Lưu ý: Bài viết này hướng tới người mới bắt đầu nhưng cũng cung cấp những kiến thức sâu hơn cho những ai đã có nền tảng. Bạn có thể đọc toàn bộ hoặc chỉ tập trung vào các phần mình quan tâm.

1. Kiến Thức Cơ Bản Về Hình Học Không Gian

1.1. Định Nghĩa Và Phân Loại

• Hình học phẳng: Nghiên cứu các đối tượng nằm trên một mặt phẳng (2D), như điểm, đoạn thẳng, góc, tam giác, hình tròn…
• Hình học không gian: Mở rộng sang ba chiều (3D), bao gồm các khối đa diện (polyhedron), hình trụ, hình nón, hình cầu, và các bề mặt cong.

1.2. Các Thành Phần Cơ Bản

Thành phần	Định nghĩa	Ví dụ
Điểm	Vị trí duy nhất trong không gian, không có kích thước	(x, y, z)
Đoạn thẳng	Tập hợp các điểm thẳng hàng, có đầu và cuối	AB
Mặt	Phần phẳng hoặc cong bao quanh khối	Mặt đáy hình lập phương
Đỉnh	Giao điểm của các mặt	Đỉnh A của hình hộp
Cạnh	Đoạn thẳng nối hai đỉnh	Cạnh AB

1.3. Hệ Tọa Độ Ba Chiều

• Hệ tọa độ Cartesian (x, y, z) là chuẩn mực thường dùng.
• Trục X, Y, Z: X (trái – phải), Y (trước – sau), Z (lên – xuống).
• Khi vẽ, thường đặt trục Z hướng lên trên để tạo cảm giác chiều sâu.

2. Công Cụ Và Vật Liệu Cần Thiết

2.1. Dụng Cụ Vẽ Thủ Công

Có thể bạn quan tâm: Cách Vẽ Hình Bát Giác Đều: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Dụng cụ	Mô tả	Cách sử dụng
Bút chì HB, 2B	Độ cứng trung bình, thích hợp cho phác thảo	Vẽ các đường cơ bản, tạo độ đậm nhạt
Thước kẻ	Dùng để đo và vẽ các đoạn thẳng thẳng	Đặt thước song song hoặc nghiêng tùy góc chiếu
Compas	Vẽ các vòng tròn, cung tròn trong không gian	Đặt đầu kim vào điểm trung tâm, mở độ rộng cần vẽ
Bảng vẽ (drafting board)	Bề mặt phẳng, cố định giấy vẽ	Giúp duy trì góc nghiêng ổn định
Giấy vẽ (graph paper)	Giấy có lưới, hỗ trợ xác định tỉ lệ	Dùng lưới để đo các khoảng cách trong không gian

2.2. Phần Mềm Hỗ Trợ

Phần mềm	Ưu điểm	Ứng dụng
GeoGebra 3D	Miễn phí, giao diện trực quan	Học tập, mô phỏng các khối 3D
AutoCAD	Độ chính xác cao, công cụ chuyên nghiệp	Kiến trúc, kỹ thuật
Blender	Đồ họa 3D mạnh mẽ, hỗ trợ render	Thiết kế mô hình, hoạt hình
SketchUp	Dễ học, nhanh chóng tạo mô hình	Kiến trúc, nội thất

Tip: Đối với người mới bắt đầu, nên bắt đầu với GeoGebra 3D vì giao diện đơn giản và tính năng vẽ trực quan.

3. Nguyên Tắc Chiếu Và Tạo Cảm Giác Chiều Sâu

Khi vẽ trên mặt phẳng, chúng ta phải “chiếu” các đối tượng ba chiều xuống mặt phẳng 2D. Hai phương pháp chiếu phổ biến nhất:

3.1. Chiếu Đẳng Cấp (Parallel Projection)

• Đặc điểm: Các đường chiếu song song nhau, không có điểm hội tụ.
• Các loại chiếu:
• Chiếu Đỉnh (Isometric Projection): Các trục X, Y, Z tạo góc 120° nhau. Độ dài các cạnh được giữ nguyên tỉ lệ, giúp thể hiện hình khối một cách cân đối.
• Chiếu Độ Nghiêng (Dimetric, Trimetric): Hai hoặc ba trục có góc khác nhau, tạo cảm giác thực tế hơn nhưng phức tạp hơn trong việc tính toán.

Cách thực hiện chiếu đỉnh:
1. Xác định góc chiếu: Đặt trục X và Y cách nhau 30°, trục Z nghiêng 30° so với trục Y.
2. Vẽ trục: Vẽ một trục dọc (Z), một trục nghiêng 30° sang trái (X), một trục nghiêng 30° sang phải (Y).
3. Vẽ khối: Bắt đầu từ một đỉnh gốc, vẽ các cạnh dọc theo các trục đã định.

3.2. Chiếu Phối Trọng (Perspective Projection)

• Đặc điểm: Các đường chiếu hội tụ tại một điểm (điểm nhìn). Tạo cảm giác sâu hơn và gần giống thực tế.
• Các loại chiếu:
• Chiếu một điểm: Các đường song song với mặt phẳng vẽ hội tụ tại một điểm.
• Chiếu hai điểm: Hai nhóm đường song song hội tụ tại hai điểm.
• Chiếu ba điểm: Ba nhóm đường hội tụ tại ba điểm, thường dùng cho khung nhà, tòa nhà.

Cách thực hiện chiếu một điểm:
1. Xác định điểm nhìn (vanishing point) trên giấy.
2. Vẽ các đường dẫn từ các đỉnh của khối tới điểm nhìn, tạo các đường tiêu cự.
3. Cắt giao điểm của các đường tiêu cự để xác định các đỉnh cuối cùng.

Lưu ý: Chiếu phối trọng yêu cầu tính toán tỷ lệ thu nhỏ (scale) để các đường không bị méo quá mức.

Có thể bạn quan tâm: Cách Vẽ Hàng Rào Đơn Giản: Hướng Dẫn Từ A Đến Z Cho Người Mới Bắt Đầu

4. Bước Đầu Tiên: Vẽ Các Hình Khối Cơ Bản

4.1. Vẽ Hình Lập Phương Bằng Chiếu Đỉnh

1. Vẽ trục: Dùng thước kẻ, vẽ ba trục X, Y, Z theo góc 30° – 120°.
2. Xác định độ dài cạnh: Giả sử cạnh = 4 cm.
3. Vẽ các cạnh:
4. Từ gốc O, vẽ đoạn OA dọc trục X (4 cm).
5. Từ O, vẽ đoạn OB dọc trục Y (4 cm).
6. Từ O, vẽ đoạn OC dọc trục Z (4 cm).
7. Hoàn thiện các mặt:
8. Kết nối các đỉnh A, B, C tạo tam giác.
9. Vẽ các đường song song với mỗi trục để tạo các mặt còn lại.

4.2. Vẽ Hình Hộp Chữ Nhật

• Thực hiện tương tự như hình lập phương, chỉ khác ở độ dài các cạnh: a, b, c.
• Đảm bảo tỉ lệ đúng khi vẽ các cạnh song song với các trục.

4.3. Vẽ Hình Trụ

1. Xác định trục trụ (thường là trục Z).
2. Vẽ hai đường tròn (đáy và nắp) bằng compas, đặt trục Z làm trung tâm.
3. Kẻ các đường sinh: Nối các điểm tương ứng trên hai vòng tròn bằng các đoạn thẳng song song trục Z.
4. Chiếu: Nếu dùng chiếu phối trọng, các vòng tròn sẽ trở thành elip.

4.4. Vẽ Hình Nón

1. Đặt đỉnh nón ở một vị trí trên trục Z.
2. Vẽ đáy nón (hình tròn hoặc elip) trên mặt phẳng XY.
3. Kẻ các đường sinh: Nối đỉnh với các điểm trên vòng tròn đáy.

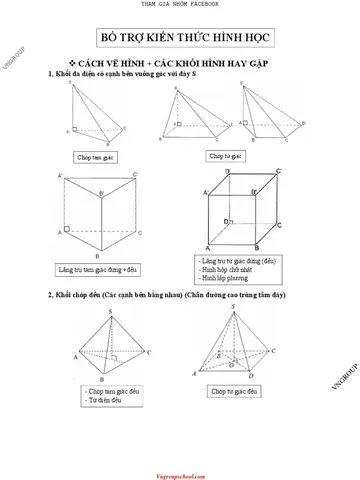

5. Kỹ Thuật Vẽ Đa Diện (Polyhedron)

Đa diện là tập hợp các mặt phẳng tạo thành một khối kín. Các loại đa diện thường gặp:

• Lục giác (Hexahedron) – hình lập phương.
• Tứ diện (Tetrahedron) – 4 mặt tam giác.
• Ngũ diện (Pentahedron) – 5 mặt.
• Thập diện (Decahedron) – 10 mặt.

5.1. Vẽ Tứ Diện

1. Chọn độ dài cạnh (ví dụ 3 cm).
2. Vẽ tam giác đều trên mặt phẳng XY.
3. Xác định độ cao h = √(2/3) a (với a là độ dài cạnh).
4. Vẽ đỉnh thứ hai cách mặt đáy h đơn vị lên trục Z.
5. Kết nối đỉnh mới với ba đỉnh đáy để hoàn thiện tứ diện.

5.2. Vẽ Đa Diện Ngũ Diện (Đáy là hình vuông)

1. Vẽ hình lập phương cơ bản.
2. Cắt bỏ một mặt (ví dụ mặt trên) và thay bằng một tam giác tạo thành đỉnh mới.
3. Kết nối các đỉnh còn lại tạo thành 5 mặt.

5.3. Vẽ Đa Diện Đối Xứng (Icosahedron – 20 mặt)

Có thể bạn quan tâm: Cách Vẽ Hoa Đơn Giản Đẹp: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

• Đòi hỏi kiến thức về điểm đối xứng và tỷ lệ.
• Bước thực hiện:
• Xác định bán kính R của vòng tròn nội tiếp.
• Tính tọa độ các đỉnh dựa trên công thức:
  • Đỉnh trên: (0, 0, R)
  • Đỉnh dưới: (0, 0, -R)
  • Các đỉnh còn lại: Sắp xếp thành hai vòng tròn, mỗi vòng 5 đỉnh, cách nhau một góc 72°.
• Nối các đỉnh theo quy tắc mỗi đỉnh nối với 5 đỉnh lân cận.

Mẹo: Khi vẽ bằng tay, bạn có thể dùng bảng tỉ lệ (scale) để chuyển đổi các tọa độ sang chiều dài thực tế.

6. Vẽ Các Đồ Thị Bề Mặt Cong

6.1. Vẽ Đường Tròn Trong Không Gian

• Đối với trục Z: Vòng tròn nằm trên mặt phẳng XY, vẽ bằng compas.
• Đối với các mặt phẳng nghiêng: Sử dụng định lý chiếu:
• Xác định góc nghiêng α của mặt phẳng so với XY.
• Vòng tròn sẽ xuất hiện dưới dạng elip trên giấy, với tỉ lệ bán kính = R·cosα.

6.2. Vẽ Paraboloid (Parabol Trụ)

1. Xác định trục (thường là Z).
2. Vẽ các parabol trên các mặt cắt ngang (đường thẳng x-y) với công thức y = ax².
3. Nối các parabol lại với nhau tạo thành bề mặt cong.

6.3. Vẽ Hình Cầu

• Chiếu phối trọng: Hình cầu sẽ xuất hiện dưới dạng elip.
• Bước thực hiện:
• Vẽ một elip lớn làm viền.
• Vẽ một vòng tròn nội tiếp (đường viền phía trước) để tạo cảm giác khối.
• Thêm các đường tiêu cự (đường nét) để tăng độ sâu.

7. Kỹ Thuật Tô Bóng Và Tạo Độ Sâu

7.1. Hatching (Tô Đường Chéo)

• Mục đích: Tạo độ dày, thể hiện ánh sáng và bóng.
• Cách thực hiện:
• Đối với các mặt quay ra phía người nhìn, dùng đường hatching nhẹ.
• Đối với các mặt quay ra xa, dùng đường dày hơn hoặc đường chéo dày.

7.2. Shading (Tô Bóng Nhẹ)

• Sử dụng bút chì mềm (2B, 4B) để tạo vùng tối.
• Kỹ thuật blend: Dùng tăm bông hoặc gôm tẩy nhẹ để làm mờ các đường viền, tạo độ chuyển đổi mượt mà.

7.3. Highlight (Ánh Sáng)

Có thể bạn quan tâm: Cách Vẽ Hoa Phượng Đơn Giản: Hướng Dẫn Từng Bước Để Tạo Ra Những Bức Tranh Đẹp Và Sống Động

• Đánh dấu các vùng sáng bằng bút chì hồng hoặc cây tẩy để tạo phản chiếu.

8. Thực Hành: Dự Án Mini – Vẽ Mô Hình Nhà 3D

8.1. Chuẩn Bị

• Bản vẽ mặt bằng (2D) của ngôi nhà.
• Thước kẻ, compas, bút chì HB.
• Giấy vẽ A3 để có đủ không gian.

8.2. Các Bước Thực Hiện

1. Xác định tầm nhìn: Chọn góc chiếu (ví dụ chiếu phối trọng một điểm).
2. Vẽ trục chính: Đánh dấu các trục X, Y, Z.
3. Chuyển đổi các điểm từ bản vẽ mặt bằng sang không gian:
4. Mỗi điểm (x, y) trên mặt bằng sẽ có tọa độ (x, y, 0).
5. Độ cao của tường được đặt thành z = h (ví dụ 3 m).
6. Vẽ các mặt tường: Kết nối các đỉnh với nhau.
7. Thêm mái nhà: Vẽ các đường chéo lên trên để tạo độ dốc.
8. Tô bóng: Áp dụng kỹ thuật shading để tạo cảm giác ánh sáng mặt trời chiếu từ góc nhất định.
9. Hoàn thiện: Kiểm tra tỷ lệ, chỉnh sửa nếu cần.

9. Lưu Ý Khi Vẽ Hình Học Không Gian

Vấn đề	Nguyên nhân	Giải pháp
Mô hình bị méo	Góc chiếu không đúng	Kiểm tra lại góc 30°/120° cho chiếu đỉnh; dùng công cụ đo góc
Độ sâu không rõ	Không đủ shading	Tăng số lớp hatching, dùng shading gradient
Các đỉnh không thẳng	Đo lường sai hoặc thước lệch	Dùng thước kẻ có độ chính xác cao, kiểm tra bằng thước thẳng
Khó vẽ các mặt cong	Thiếu công cụ	Sử dụng compas, hoặc phần mềm 3D để tham khảo

10. Tài Nguyên Học Tập Thêm

1. Sách:
2. “Geometry: Euclid and Beyond” – Robin Hartshorne (phần về không gian).
3. “Technical Drawing with Engineering Graphics” – Frederick E. Giesecke.
4. Video:
5. Kênh YouTube “MathTheBeautiful” – playlist về chiếu phối trọng.
6. “3Blue1Brown” – phần “Linear Algebra” (giúp hiểu không gian vector).
7. Trang web:
8. GeoGebra 3D (https://www.geogebra.org/3d) – công cụ trực tuyến.
9. Khan Academy – bài học về hình học không gian.

11. Kết Luận

Việc vẽ hình học không gian không chỉ là một kỹ năng nghệ thuật mà còn là nền tảng quan trọng cho các ngành khoa học và kỹ thuật. Bắt đầu từ các khối cơ bản, nắm vững các nguyên tắc chiếu và luyện tập thường xuyên sẽ giúp bạn nhanh chóng tiến tới vẽ các mô hình phức tạp như đa diện, bề mặt cong và thậm chí là các dự án kiến trúc thực tế. Đừng quên áp dụng các công cụ hỗ trợ hiện đại như GeoGebra 3D hoặc AutoCAD để tăng độ chính xác và mở rộng khả năng sáng tạo.

Hy vọng bài viết này đã cung cấp cho bạn một bản đồ chi tiết từ những bước đầu tiên cho tới những kỹ thuật nâng cao, giúp bạn tự tin hơn trong việc thể hiện các hình học không gian trên giấy hoặc trên máy tính. Chúc bạn thành công và luôn giữ ngọn lửa đam mê với toán học và nghệ thuật vẽ!
