Cách Vẽ Hình Chóp Cụt Đều: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Hình chóp cụt đều là một trong những khối đa diện quan trọng trong hình học không gian, không chỉ được sử dụng rộng rãi trong các lĩnh vực khoa học, kỹ thuật mà còn xuất hiện trong nghệ thuật, kiến trúc và thiết kế. Việc nắm vững cách vẽ hình chóp cụt đều không chỉ giúp chúng ta hiểu sâu hơn về không gian ba chiều mà còn rèn luyện khả năng tư duy hình học, phát triển kỹ năng vẽ kỹ thuật và thẩm mỹ. Bài viết này sẽ hướng dẫn chi tiết, từng bước một, cách vẽ hình chóp cụt đều, từ việc xác định các yếu tố cơ bản, thiết lập hệ tọa độ, tính toán các góc và độ dài, đến việc hoàn thiện bản vẽ bằng các công cụ kỹ thuật số hoặc truyền thống.

Lưu ý: Bài viết này được chia thành các phần rõ ràng, mỗi phần sẽ giải thích một khía cạnh cụ thể. Đọc kỹ và thực hành từng bước để đạt được kết quả tối ưu.

1. Khái Niệm Cơ Bản Về Hình Chóp Cụt Đều

1.1 Định Nghĩa

• Hình chóp là khối đa diện gồm một đa giác làm đáy và một đỉnh (đỉnh chóp) nối với mọi đỉnh của đáy bằng các cạnh thẳng.
• Hình chóp cụt là hình chóp mà phần đỉnh bị cắt bỏ bởi một mặt phẳng song song với đáy, tạo thành một đáy thứ hai (đáy trên) và một mặt cắt (mặt phẳng cắt) song song với đáy.
• Hình chóp cụt đều là hình chóp cụt trong đó:
• Đáy và đáy trên đều là các đa giác đều có cùng số cạnh (thường là tam giác, tứ giác, lục giác…).
• Các mặt bên (các mặt hình thang) đều là các hình thang cân, tức là các cạnh nghiêng (cạnh bên) có độ dài bằng nhau và các góc ở đáy và đáy trên bằng nhau.

1.2 Các Thành Phần Chính

Thành phần	Mô tả
Đáy (Base)	Đa giác đều (ví dụ: tam giác đều, hình vuông, hình lục giác…)
Đáy trên (Top base)	Đa giác đều, đồng dạng với đáy và song song với nó
Mặt cắt (Truncation plane)	Mặt phẳng cắt qua chóp, song song với đáy, tạo ra đáy trên
Mặt bên (Lateral faces)	Các hình thang cân nối các cạnh tương ứng của đáy và đáy trên
Chiều cao (Height, h)	Khoảng cách vuông góc giữa hai mặt phẳng đáy và đáy trên
Độ dài cạnh đáy (a)	Độ dài một cạnh của đáy
Độ dài cạnh đáy trên (b)	Độ dài một cạnh của đáy trên (b < a nếu cắt phần trên)
Độ dài cạnh nghiêng (l)	Độ dài một cạnh bên (cạnh thẳng nối các đỉnh tương ứng của đáy và đáy trên)

1.3 Các Đặc Trưng Hình Học

• Tính đối xứng: Hình chóp cụt đều có trục đối xứng chung đi qua trung tâm của đáy và đáy trên, vuông góc với các mặt phẳng đáy.
• Tỷ lệ đồng dạng: Đáy và đáy trên đồng dạng, nghĩa là tỉ lệ các cạnh tương ứng là hằng số: ( \frac{b}{a} = k ) (với (0<k<1) khi cắt phần trên).
• Mặt bên cân: Mỗi mặt bên là một hình thang cân, có hai góc đáy bằng nhau và hai góc đáy trên bằng nhau.
• Thể tích và diện tích: Công thức tính thể tích và diện tích bề mặt phụ thuộc vào a, b, h và số mặt (n) của đáy.

2. Chuẩn Bị Dụng Cụ Và Phần Mềm

2.1 Dụng Cụ Truyền Thống

Có thể bạn quan tâm: Cách Vẽ Giao Điểm Đối Với Học Sinh Lớp 7: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

Dụng cụ	Mục đích
Thước kẻ (30 cm)	Đo và vẽ các đoạn thẳng
Thước thẳng góc (90°)	Đảm bảo góc vuông khi vẽ các đáy
Compas (cái compa)	Vẽ các vòng tròn, xác định trung tâm đáy
Thước đo độ (protractor)	Đo góc, đặc biệt là các góc của hình thang cân
Giấy vẽ (kích thước A4 hoặc A3)	Bề mặt vẽ
Bút chì, bút mực	Vẽ phác thảo và hoàn thiện

2.2 Phần Mềm Hỗ Trợ

Phần mềm	Ưu điểm
GeoGebra 3D	Dễ sử dụng, miễn phí, hỗ trợ mô phỏng 3D và đo lường trực quan
AutoCAD	Công cụ chuyên nghiệp cho vẽ kỹ thuật, có khả năng tạo bản vẽ chi tiết
SketchUp	Thân thiện với người mới, mạnh mẽ trong mô hình 3D nhanh
Blender	Miễn phí, mạnh mẽ cho mô hình 3D và render hình ảnh chất lượng cao
Matlab/Octave	Thích hợp cho tính toán và vẽ đồ thị toán học phức tạp

Lời khuyên: Nếu bạn mới bắt đầu, hãy thử GeoGebra 3D vì giao diện đơn giản và tính năng đo lường chính xác; nếu bạn đã có nền tảng CAD, AutoCAD sẽ cho phép bạn tạo bản vẽ kỹ thuật chi tiết hơn.

3. Bước 1: Xác Định Thông Số Cơ Bản

3.1 Lựa Chọn Số Mặt (n)

• Tam giác (n=3): Đáy và đáy trên là tam giác đều.
• Tứ giác (n=4): Đáy và đáy trên là hình vuông.
• Lục giác (n=6): Đáy và đáy trên là hình lục giác đều.

Ví dụ thực tế: Trong kiến trúc, các cột trụ thường có đáy hình vuông (n=4) hoặc lục giác (n=6) để tăng tính ổn định.

3.2 Đặt Giá Trị Các Thông Số

• Độ dài cạnh đáy (a): Chọn giá trị thực tế (ví dụ a = 10 cm).
• Tỷ lệ cắt (k): Xác định độ nhỏ hơn của đáy trên so với đáy, ví dụ k = 0.6 → b = k·a = 6 cm.
• Chiều cao (h): Chọn một giá trị hợp lý, ví dụ h = 8 cm.
• Số góc (n) và góc nội tiếp (θ): ( \theta = \frac{(n-2) \times 180°}{n} ) (góc nội của đa giác đều). Đối với tứ giác, θ = 90°; tam giác, θ = 60°; lục giác, θ = 120°.

3.3 Tính Độ Dài Cạnh Nghiêng (l)

Cạnh nghiêng là đoạn thẳng nối một đỉnh của đáy với đỉnh tương ứng của đáy trên. Sử dụng định lý Pytago trong mặt phẳng cắt:

Có thể bạn quan tâm: Cách Vẽ Gacha Life Trên Giấy: Hướng Dẫn Chi Tiết Từ A Đến Z

1. Xác định khoảng cách giữa các trung tâm: Vì các đáy đồng trục, trung tâm của đáy và đáy trên trùng nhau, do đó khoảng cách theo trục z là h.
2. Xác định bán kính đáy (R) và đáy trên (r):

   R = \frac{a}{2 \sin(\frac{180°}{n})}, \quad r = \frac{b}{2 \sin(\frac{180°}{n})}

3. Khoảng cách ngang giữa các đỉnh tương ứng: (\Delta = |R – r| = \frac{a-b}{2 \sin(\frac{180°}{n})}).
4. Cạnh nghiêng:

   l = \sqrt{h^{2} + \Delta^{2}}.

Ví dụ (n=4, a=10 cm, b=6 cm, h=8 cm):

R = \frac{10}{2\sin 45°} = \frac{10}{2 \times \frac{\sqrt{2}}{2}} = \frac{10}{\sqrt{2}} \approx 7.07 \text{ cm}

r = \frac{6}{2\sin 45°} = \frac{6}{\sqrt{2}} \approx 4.24 \text{ cm}

\Delta = 7.07 – 4.24 = 2.83 \text{ cm}

l = \sqrt{8^{2} + 2.83^{2}} \approx \sqrt{64 + 8.00} \approx \sqrt{72} \approx 8.49 \text{ cm}

4. Bước 2: Vẽ Đáy và Đáy Trên Trên Mặt Phẳng

4.1 Vẽ Đáy (Base)

1. Xác định trung tâm O: Dùng compas để vẽ một vòng tròn (hoặc một điểm) là trung tâm.
2. Vẽ đa giác đều:
3. Đặt thước kẻ vào O, mở rộng độ dài bằng bán kính R (tính ở bước 3.3).
4. Dùng compas để đánh dấu các điểm trên vòng tròn cách nhau một góc (\frac{360°}{n}).
5. Nối các điểm theo thứ tự để tạo đa giác đều.
6. Kiểm tra độ chính xác: Đảm bảo mọi cạnh bằng nhau và góc ở mỗi đỉnh bằng (\frac{360°}{n}).

4.2 Vẽ Đáy Trên (Top base)

1. Xác định bán kính r: Sử dụng công thức ở mục 3.3.
2. Vẽ vòng tròn trùng trung tâm O: Mở compas đến độ dài r và vẽ vòng tròn nhỏ hơn.
3. Đánh dấu các đỉnh tương ứng: Bắt đầu từ một đỉnh của đáy (ví dụ A), vẽ các điểm trên vòng tròn nhỏ cách nhau cùng góc (\frac{360°}{n}) để tạo các đỉnh A’, B’, C’, ….
4. Nối các điểm A’, B’, C’, … thành một đa giác đều đồng dạng.

Mẹo: Để giữ tính đồng dạng, luôn bắt đầu đánh dấu từ cùng một hướng (ví dụ hướng lên trên) cho cả hai đa giác.

5. Bước 3: Xây Dựng Trục Đối Xứng Và Đánh Dấu Chiều Cao

5.1 Vẽ Trục Z (Chiều cao)

1. Đánh dấu O trên giấy: Đây là trung tâm của cả đáy và đáy trên.
2. Dùng thước kẻ vẽ một đường thẳng đứng qua O: Đánh dấu các điểm O (đáy) và O’ (đáy trên) cách nhau đúng h cm.
3. Xác định O’ bằng cách đo h trên thước và vẽ một điểm mới trên trục. Đánh dấu O’ là trung tâm của đáy trên.

5.2 Kết Nối Các Đỉnh

Có thể bạn quan tâm: Cách Vẽ Dáng Người Đơn Giản: Hướng Dẫn Từng Bước Dành Cho Người Mới Bắt Đầu

• Nối mỗi đỉnh A của đáy với đỉnh A’ trên đáy trên bằng một đường thẳng (cạnh nghiêng). Lặp lại cho các cặp B–B’, C–C’, ….
• Các đoạn thẳng này sẽ có độ dài l đã tính ở bước 3.3.

6. Bước 4: Vẽ Các Mặt Bên (Hình Thang Cân)

6.1 Vẽ Các Hình Thang

• Mỗi cặp cạnh tương ứng (AB và A’B’) tạo thành một hình thang cân. Để vẽ:
• Nối A–B (cạnh đáy).
• Nối A’–B’ (cạnh đáy trên).
• Nối A–A’ và B–B’ (cạnh nghiêng).
• Lặp lại cho tất cả các cặp cạnh.

6.2 Kiểm Tra Độ Cân

• Sử dụng thước đo độ để kiểm tra góc tại A và B (đáy) và góc tại A’ và B’ (đáy trên) là bằng nhau. Nếu không, điều chỉnh độ dài góc hoặc vị trí O’ cho phù hợp.

7. Bước 5: Hoàn Thiện Bản Vẽ

7.1 Đánh Dấu Các Đo Lường

• Ghi chú a, b, h, l trên bản vẽ, kèm theo các ký hiệu (ví dụ: (a=10\text{ cm}), (b=6\text{ cm}), (h=8\text{ cm}), (l\approx8.5\text{ cm})).
• Đánh dấu góc (\frac{360°}{n}) ở các đỉnh đáy để nhấn mạnh tính đều.

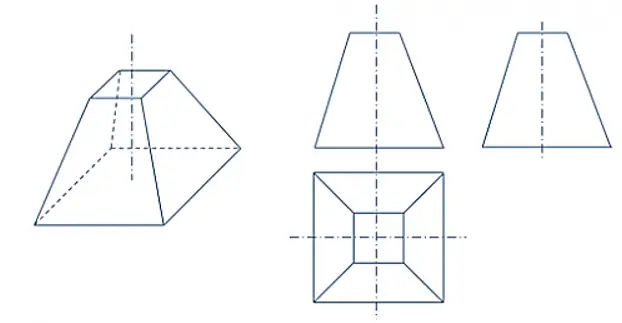

7.2 Đánh Dấu Các Đường Đứt Đôi (Nếu Vẽ 2D)

• Khi vẽ trong không gian 2D, các đoạn thẳng bị “ẩn” phía sau mặt phẳng nên vẽ bằng nét đứt đôi để biểu thị độ sâu.

7.3 Tô Bóng (Tùy Chọn)

• Để tạo cảm giác ba chiều, bạn có thể tô bóng các mặt bên, để lại một mặt (thường là đáy) không tô để làm nền.

8. Vẽ Hình Chóp Cụt Đều Bằng Phần Mềm

Có thể bạn quan tâm: Cách Vẽ Cặp Sách Học Sinh Đầy Sáng Tạo Và Thú Vị: Hướng Dẫn Từng Bước Chi Tiết

8.1 Sử Dụng GeoGebra 3D

1. Mở GeoGebra 3D → Chọn “3D Graphics”.
2. Tạo các điểm đáy: Sử dụng lệnh Polygon với các tọa độ tính từ bán kính R và góc (\frac{360°}{n}). Ví dụ:
   A = (Rcos(0), Rsin(0), 0) B = (Rcos(2π/n), Rsin(2π/n), 0) … Base = PolygonA, B, C, …
3. Tạo các điểm đáy trên: Dùng cùng trung tâm nhưng với bán kính r và z = h.
   A1 = (rcos(0), rsin(0), h) B1 = (rcos(2π/n), rsin(2π/n), h) … Top = PolygonA1, B1, C1, …
4. Kết nối các đỉnh: Dùng lệnh Polygon cho mỗi mặt bên:
   Side1 = PolygonA, B, B1, A1
5. Hiển thị và chỉnh sửa: Dùng công cụ “Move” để xoay khung nhìn, kiểm tra tính đồng dạng và cân bằng.
6. Ghi lại các độ dài: Dùng công cụ “Distance or Length” để đo l và xác nhận với giá trị tính toán.

8.2 Sử Dụng AutoCAD

1. Tạo lớp (layer) mới cho đáy, đáy trên và mặt bên.
2. Vẽ đáy: Sử dụng lệnh POLYGON → Nhập số cạnh (n) → Chọn “Inscribed in circle” → Nhập bán kính R.
3. Vẽ đáy trên: Di chuyển hệ tọa độ lên h đơn vị (UCS → UCSMAN → UCSBASE) → Lặp lại lệnh POLYGON với bán kính r.
4. Kết nối các đỉnh: Dùng lệnh LINE hoặc 3DPOLY để nối các đỉnh tương ứng.
5. Kiểm tra độ dài: Dùng lệnh DIMLINEAR để đo các cạnh và chiều cao.
6. Tạo mặt bề mặt: Dùng lệnh EXTRUDE hoặc SURF để tạo mặt thang cân nếu muốn mô hình 3D thực tế.

8.3 SketchUp

• Bước 1: Dùng công cụ “Circle” để vẽ đáy, nhập bán kính R, sau đó dùng công cụ “Polygon” để chuyển thành đa giác đều.
• Bước 2: Dùng “Push/Pull” để tạo khối trụ có chiều cao h, sau đó dùng “Scale” để thu nhỏ phần trên thành bán kính r, tạo hình chóp cụt.
• Bước 3: Dùng “Eraser” để cắt phần thừa, hoặc sử dụng “Intersect Faces” để tạo mặt cắt chính xác.

9. Kiểm Tra Độ Chính Xác Và Tính Đối Xứng

9.1 Kiểm Tra Độ Đều

• Độ dài các cạnh đáy: Tất cả phải bằng a (hoặc b cho đáy trên). Đo bằng thước hoặc công cụ đo trong phần mềm.
• Độ dài các cạnh nghiêng: Tất cả phải bằng l. Kiểm tra bằng đo khoảng cách 3D.

9.2 Kiểm Tra Đối Xứng

• Trục trung tâm: Đảm bảo mọi mặt bên đều cách đều từ trục trung tâm.
• Góc giữa các mặt bên: Tất cả góc giữa các mặt bên phải bằng nhau, bằng (\frac{360°}{n}).

10. Ứng Dụng Thực Tiễn Của Hình Chóp Cụt Đều

10.1 Kiến Trúc

• Cột trụ: Nhiều tòa nhà hiện đại sử dụng cột trụ có hình chóp cụt đều để tăng tính thẩm mỹ và chịu lực.
• Mái vòm: Các mái vòm, mái chóp cụt trong kiến trúc cổ điển (như các nhà thờ) là ví dụ điển hình.

10.2 Kỹ Thuật Cơ Khí

• Ống dẫn lưu (nozzle) trong động cơ đốt trong: Đầu phun thường có hình chóp cụt để điều chỉnh lưu lượng.
• Bánh răng: Một số bánh răng tròn có bề mặt dạng chóp cụt để giảm ma sát.

10.3 Nghệ Thuật Và Thiết Kế

• Đồ trang sức: Hình chóp cụt thường xuất hiện trong thiết kế vòng cổ, bông tai.
• Mô hình 3D: Trong game và hoạt hình, các đối tượng như nón, đèn, trụ thường được mô phỏng bằng chóp cụt đều.

11. Bài Tập Thực Hành

1. Bài tập 1: Vẽ một hình chóp cụt đều có đáy là tam giác đều với a = 12 cm, b = 8 cm, h = 10 cm. Tính độ dài cạnh nghiêng và diện tích bề mặt.
2. Bài tập 2: Sử dụng GeoGebra 3D để tạo một hình chóp cụt đều với n = 6, a = 15 cm, k = 0.5, h = 12 cm. Đo và xác nhận độ dài các cạnh.
3. Bài tập 3: Trong AutoCAD, vẽ một cột trụ chóp cụt đều có đáy hình vuông a = 20 cm, b = 12 cm, h = 30 cm. Tạo bản vẽ chi tiết bao gồm các kích thước và góc.

Hướng dẫn giải:
– Áp dụng công thức ở mục 3.3 để tính l.
– Diện tích mỗi mặt thang cân: (A_{thang} = \frac{(a+b)}{2} \times l).
– Diện tích toàn bộ bề mặt: (A_{total} = n \times A_{thang} + A_{đáy} + A_{đáy_trên}) với (A_{đáy}= \frac{n a^{2}}{4\tan(\frac{180°}{n})}) và tương tự cho đáy trên.

12. Tổng Kết

Việc vẽ hình chóp cụt đều không chỉ là một bài tập hình học mà còn là nền tảng cho nhiều lĩnh vực thực tiễn. Từ việc xác định các thông số cơ bản, tính toán độ dài cạnh nghiêng, đến việc thực hiện bản vẽ chi tiết trên giấy hoặc bằng phần mềm, mỗi bước đều yêu cầu sự chính xác và kiên nhẫn. Khi đã nắm vững quy trình:

• Bạn có thể tự tin tạo ra các mô hình 3D phức tạp.
• Bạn có thể áp dụng kiến thức để giải quyết các bài toán tính thể tích, diện tích bề mặt.
• Bạn có thể thiết kế các chi tiết kỹ thuật trong CAD, đáp ứng yêu cầu của ngành công nghiệp.

Hãy thực hành thường xuyên, sử dụng các công cụ hỗ trợ hiện đại và không ngừng kiểm tra độ chính xác để nâng cao kỹ năng. Chúc bạn thành công trong hành trình khám phá hình học không gian!
