Lời mở đầu

Hình elip là một trong những hình học cơ bản nhưng lại mang trong mình vẻ đẹp mềm mại, mượt mà và sự hài hòa tuyệt vời. Từ các bức tranh truyền thống, thiết kế nội thất, đến các dự án kiến trúc hiện đại, elip luôn xuất hiện như một yếu tố quan trọng giúp cân bằng và tạo điểm nhấn cho không gian. Tuy nhiên, không phải ai cũng biết cách vẽ một elip chuẩn xác, đặc biệt là khi không có các công cụ hỗ trợ như máy tính hay phần mềm đồ họa. Trong thực tế, một trong những phương pháp truyền thống và hiệu quả nhất để vẽ elip là sử dụng dây – còn gọi là phương pháp “điểm cố định và dây kéo”.

Bài viết dưới đây sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một, về cách vẽ hình elip bằng dây. Chúng tôi sẽ giải thích nguyên lý cơ bản, chuẩn bị dụng cụ, quy trình thực hiện, các lưu ý quan trọng, cũng như những ứng dụng thực tiễn của kỹ thuật này trong các lĩnh vực khác nhau. Hy vọng rằng sau khi đọc xong, bạn sẽ tự tin thực hiện và áp dụng phương pháp này vào công việc hoặc sở thích cá nhân của mình.

Có thể bạn quan tâm: Cách Vẽ Dáng Người Đơn Giản: Hướng Dẫn Từng Bước Dành Cho Người Mới Bắt Đầu

1. Nguyên lý cơ bản của việc vẽ elip bằng dây

1.1 Định nghĩa elip trong hình học

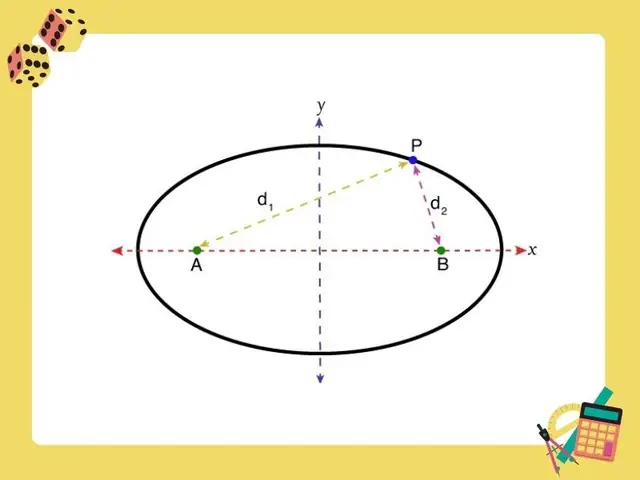

Elip là tập hợp các điểm trong mặt phẳng sao cho tổng khoảng cách từ mỗi điểm tới hai tiêu điểm (foci) là một hằng số. Nếu gọi hai tiêu điểm là (F_1) và (F_2), và hằng số là (2a) (với (a) là nửa trục lớn), thì mọi điểm (P) trên elip thỏa mãn:

|PF_1| + |PF_2| = 2a

Điều này có nghĩa là, khi bạn cố định hai tiêu điểm và dùng một sợi dây có độ dài cố định (bằng (2a)), sau đó kéo dây sao cho dây luôn căng, điểm đầu mút của dây sẽ mô tả một đường elip.

1.2 Lịch sử và nguồn gốc

Phương pháp vẽ elip bằng dây không phải là một sáng chế mới. Nó đã được người Hy Lạp cổ đại, đặc biệt là nhà toán học Apollonius (khoảng 200 năm trước Công nguyên), phát hiện và sử dụng để nghiên cứu các tính chất của elip. Thế kỷ 16, các họa sĩ Phục Hưng như Albrecht Dürer đã áp dụng kỹ thuật này trong việc vẽ tranh để đạt được các tỉ lệ chính xác và tạo cảm giác chiều sâu. Đến ngày nay, dù công nghệ đã phát triển, phương pháp này vẫn được giảng dạy trong các lớp học mỹ thuật và thiết kế vì tính đơn giản, trực quan và không cần thiết bị phức tạp.

1.3 Tại sao dây lại là công cụ lý tưởng?

• Độ dài cố định: Dây có thể được cắt hoặc điều chỉnh để đạt độ dài chính xác, giúp xác định hằng số (2a) một cách dễ dàng.
• Linh hoạt: Dây có thể uốn cong mượt mà, tạo ra đường cong liên tục mà không có điểm gãy.
• Tiện lợi: Chỉ cần một cây bút, một tấm giấy và một đoạn dây, bạn đã có thể vẽ elip bất kỳ kích thước nào.

2. Chuẩn bị dụng cụ và vật liệu

2.1 Dây (độ dài và chất liệu)

• Độ dài: Độ dài dây cần ít nhất bằng tổng khoảng cách giữa hai tiêu điểm cộng 2 lần bán trục lớn (theo công thức trên). Thực tế, bạn có thể dùng một đoạn dây dài hơn một chút và sau đó điều chỉnh bằng cách gấp hoặc cắt.
• Chất liệu: Dây nylon, dây cotton hoặc dây thun đều phù hợp. Dây thun giúp giữ độ căng ổn định hơn, trong khi dây cotton mềm hơn và dễ cầm.

2.2 Hai tiêu điểm

• Cách tạo: Dùng một cây bút, bút chì hoặc bất kỳ vật dụng nhọn nào để đánh dấu hai điểm trên giấy. Đảm bảo khoảng cách giữa chúng (gọi là c, khoảng cách tiêu điểm) được xác định trước dựa trên hình elip mong muốn.
• Kích thước: Tiêu điểm không cần có kích thước lớn; chỉ cần một dấu chấm rõ ràng.

2.3 Bảng vẽ (giấy, bìa cứng hoặc vải)

• Giấy: Loại giấy trắng, mịn, không quá dày để bút không bị trượt.
• Bìa cứng: Đối với các dự án lớn hơn, bìa cứng giúp duy trì độ căng của dây tốt hơn.
• Vải: Nếu bạn muốn vẽ trên vải, hãy dùng bút vẽ chuyên dụng cho vải.

2.4 Bút vẽ (bút chì, bút mực, bút màu)

• Bút chì: Dễ sửa chữa, thích hợp cho việc thử nghiệm.
• Bút mực: Khi muốn có đường nét sắc nét, không bị mờ.
• Bút màu: Để tạo hiệu ứng nghệ thuật sau khi đã vẽ elip cơ bản.

2.5 Các phụ kiện hỗ trợ

Có thể bạn quan tâm: Cách Vẽ Hình Chóp Cụt Đều: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Kẹp giấy hoặc băng dính: Để cố định tiêu điểm và dây tại các vị trí.
• Thước đo: Để đo khoảng cách tiêu điểm và tính độ dài dây.
• Bộ cắt: Dùng để cắt dây đúng độ dài.
• Bộ đinh tán (nếu vẽ trên bìa cứng) để tạo lỗ rỗng cho dây qua.

3. Các bước thực hiện vẽ elip bằng dây

Bước 1: Xác định các tham số của elip

1. Chọn bán trục lớn (a): Đây là khoảng cách từ tâm elip tới điểm xa nhất trên trục lớn. Bạn có thể quyết định a dựa trên kích thước mong muốn.
2. Chọn bán trục nhỏ (b): Khoảng cách từ tâm tới điểm xa nhất trên trục nhỏ. Đảm bảo rằng (b < a) để elip không trở thành vòng tròn.
3. Tính khoảng cách tiêu điểm (c): Theo công thức (c = \sqrt{a^2 – b^2}). Đây là khoảng cách từ tâm elip tới mỗi tiêu điểm.
4. Xác định vị trí trung tâm (O): Đặt trung tâm elip ở vị trí mong muốn trên giấy.

Bước 2: Đánh dấu tiêu điểm

• Đặt một thước đo dọc theo trục lớn sao cho trung tâm O nằm ở giữa.
• Đánh dấu hai điểm (F_1) và (F_2) cách nhau một khoảng (2c) (từ (F_1) tới (F_2) bằng (2c)). Đảm bảo chúng thẳng hàng trên trục lớn.

Bước 3: Chuẩn bị dây

• Cắt dây: Độ dài dây cần bằng (2a) (tổng khoảng cách từ một tiêu điểm tới một điểm trên elip cộng với khoảng cách tới tiêu điểm còn lại). Vì bạn chưa biết chính xác độ dài này, một cách an toàn là cắt dây dài hơn một chút và sau đó dùng kẹp hoặc băng dính để “bỏ bớt” độ dài khi căng.
• Gắn đầu dây: Gắn một đầu dây vào tiêu điểm (F_1) bằng cách dùng kẹp giấy hoặc băng dính. Đảm bảo dây không bị trượt.

Bước 4: Kéo dây và vẽ

1. Cầm bút ở đầu còn lại của dây: Đặt bút (hoặc bút chì) vào đầu dây còn lại, sao cho dây luôn căng.
2. Di chuyển bút: Bắt đầu di chuyển bút quanh, luôn giữ dây căng và luôn giữ đầu bút trên bề mặt giấy.
3. Vẽ vòng tròn: Khi di chuyển, đầu bút sẽ mô tả một đường elip. Hãy di chuyển chậm rãi, đảm bảo rằng dây luôn căng và không có điểm nào bị lỏng.
4. Hoàn thành: Khi bút trở lại vị trí ban đầu (điểm gặp lại), bạn đã hoàn thành một vòng elip hoàn chỉnh.

Bước 5: Kiểm tra và chỉnh sửa

• Kiểm tra độ chính xác: Dùng thước đo kiểm tra khoảng cách từ các điểm trên elip tới tiêu điểm, đảm bảo tổng khoảng cách luôn bằng (2a). Nếu có sai lệch, có thể do dây không đủ căng hoặc đầu bút trượt.
• Chỉnh sửa: Nếu cần, bạn có thể vẽ lại một lần nữa, hoặc dùng bút chì để tinh chỉnh các điểm không đồng đều.

Bước 6: Hoàn thiện

• Khi elip đã được vẽ chính xác, bạn có thể tô màu, thêm chi tiết hoặc sử dụng elip làm nền cho các bản vẽ kỹ thuật hoặc nghệ thuật.

4. Một số lưu ý quan trọng

4.1 Độ căng của dây

• Căng đều: Độ căng phải đồng đều trong suốt quá trình vẽ. Nếu dây bị lỏng tại một vị trí, đường elip sẽ bị méo.
• Kiểm tra thường xuyên: Khi vẽ vòng tròn lớn, có thể dây sẽ kéo dãn, vì vậy hãy kiểm tra và điều chỉnh độ dài nếu cần.

4.2 Vị trí bút và góc kéo

• Đặt bút sao cho đầu bút nằm trên mặt giấy, không để bút nổi lên hoặc chạm sâu vào giấy (điều này có thể gây đứt dây hoặc làm mờ đường nét).

4.3 Sử dụng kẹp giấy

• Để tránh việc dây trượt khỏi tiêu điểm, hãy dùng kẹp giấy hoặc băng dính chắc chắn. Điều này đặc biệt quan trọng khi làm việc trên bìa cứng hoặc vải.

4.4 Độ dày của dây

• Dây quá dày sẽ gây khó khăn trong việc di chuyển mượt mà và có thể để lại vết trên giấy. Dây mỏng (khoảng 1-2 mm) là lựa chọn tốt nhất.

4.5 Vệ sinh và bảo quản

• Sau khi sử dụng, hãy cắt bỏ phần dây thừa và bảo quản trong hộp khô ráo để tránh ẩm ướt làm giảm độ bền.

5. Ứng dụng thực tiễn của kỹ thuật vẽ elip bằng dây

5.1 Trong mỹ thuật và thiết kế

Có thể bạn quan tâm: Cách Vẽ Giao Điểm Đối Với Học Sinh Lớp 7: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

• Vẽ tranh: Nhiều họa sĩ sử dụng elip để tạo ra các hình dạng cơ thể người, khuôn mặt hoặc các đối tượng tròn trịa như trái bóng, mặt trăng.
• Thiết kế logo: Elip thường xuất hiện trong các logo thương hiệu vì tính thẩm mỹ và sự mềm mại.
• Trang trí nội thất: Các mẫu vải, thảm hoặc tranh tường sử dụng elip để tạo điểm nhấn.

5.2 Trong kỹ thuật và kiến trúc

• Bản vẽ kỹ thuật: Elip dùng để mô tả các lỗ tròn bị cắt trong các mặt phẳng nghiêng, các chi tiết trục quay.
• Kiến trúc: Các mái vòm, cửa sổ elip, hoặc các cấu trúc cầu tròn đều dựa trên hình elip.
• Đo lường: Khi đo khoảng cách thực địa, người kỹ thuật có thể dùng dây để xác định đường elip như một công cụ đo lường tạm thời.

5.3 Trong giáo dục

• Giảng dạy hình học: Phương pháp này giúp học sinh hiểu trực quan về định nghĩa elip và mối quan hệ giữa tiêu điểm, trục lớn và trục nhỏ.
• Thí nghiệm: Trong các lớp học vật lý, dây elip có thể minh họa cho các chuyển động quỹ đạo của các vật thể trong trường lực hấp dẫn.

5.4 Trong thủ công và DIY

• May mặc: Để cắt vải thành hình elip cho các mẫu váy, túi xách.
• Làm đồ gỗ: Cắt các tấm gỗ thành hình elip cho các bộ phận nội thất.
• Làm đồ trang sức: Cắt da, giấy hoặc kim loại thành dạng elip để tạo mẫu.

6. Các biến thể và nâng cao kỹ thuật

6.1 Vẽ elip đa trục (điều chỉnh trục lớn và trục nhỏ)

• Bằng cách thay đổi độ dài dây và khoảng cách tiêu điểm, bạn có thể tạo ra các elip có tỷ lệ khác nhau (độ dài trục lớn và trục nhỏ khác nhau). Thực hành với các giá trị khác nhau giúp bạn nắm bắt tốt hơn sự ảnh hưởng của từng tham số.

6.2 Vẽ elip 3D (đồ thị elip trên mặt phẳng nghiêng)

• Khi vẽ trên một mặt phẳng nghiêng (ví dụ: giấy đặt trên một bề mặt nghiêng), elip sẽ xuất hiện dưới dạng hình elip “được chiếu” – một cách thực hành tốt cho việc hiểu về hình chiếu và phối cảnh trong nghệ thuật.

6.3 Kết hợp với các công cụ khác

• Kéo thước: Dùng thước kẻ để xác định trục lớn và trục nhỏ, sau đó dùng dây để vẽ elip chính xác hơn.
• Bút máy: Khi cần đường nét mịn, bạn có thể gắn bút máy vào dây và sử dụng một hệ thống trục cố định để giảm thiểu rung lắc.

6.4 Phương pháp “điểm cố định và vòng tròn dây”

• Thay vì dùng dây kéo, bạn có thể cố định một đầu dây vào một điểm cố định và dùng vòng tròn dây (bằng cách nối hai đầu dây lại) để vẽ elip bằng cách di chuyển vòng tròn quanh tiêu điểm. Phương pháp này ít phổ biến nhưng cũng đem lại kết quả tốt trong một số trường hợp.

7. Thực hành: 5 bài tập để làm chủ kỹ thuật vẽ elip bằng dây

Bài tập	Mục tiêu	Thông số mẫu
Bài 1	Vẽ elip đơn giản với tỉ lệ 2:1	a = 8 cm, b = 4 cm, c = √(8²‑4²)=√48≈6.93 cm
Bài 2	Vẽ elip gần tròn (tỉ lệ 1.2:1)	a = 5 cm, b = 4.2 cm, c = √(5²‑4.2²)=√(25‑17.64)=√7.36≈2.71 cm
Bài 3	Vẽ elip lớn trên bìa cứng (a = 15 cm, b = 9 cm)	c = √(225‑81)=√144=12 cm
Bài 4	Vẽ elip nghiêng trên giấy (đặt giấy nghiêng 30°)	a = 6 cm, b = 3 cm, c = √(36‑9)=√27≈5.20 cm
Bài 5	Vẽ elip đồng thời trên vải (sử dụng bút vẽ vải)	a = 7 cm, b = 5 cm, c = √(49‑25)=√24≈4.90 cm

Hướng dẫn: Đối với mỗi bài tập, thực hiện các bước từ 1‑6 trong phần “Các bước thực hiện”. Khi hoàn thành, đo lại các điểm để chắc chắn tổng khoảng cách tới tiêu điểm luôn bằng (2a). Ghi lại bất kỳ sai lệch nào và điều chỉnh độ căng dây hoặc độ dài dây cho phù hợp.

8. Những lỗi thường gặp và cách khắc phục

Lỗi	Nguyên nhân	Cách khắc phục
Đường elip bị “bẻ gãy”	Dây không đủ căng hoặc bị rối	Kiểm tra độ căng, dùng kẹp chắc chắn
Elip không đồng tâm	Tiêu điểm không được đặt đúng vị trí	Dùng thước và thước kẻ để đo lại khoảng cách
Đường elip mỏng không đều	Bút không giữ ổn định hoặc dây lỏng	Đổi bút mực, tăng độ căng dây
Dây bị đứt	Dây quá mỏng hoặc kéo mạnh	Sử dụng dây chất lượng tốt hơn, giảm lực kéo
Không đạt được tỷ lệ mong muốn	Độ dài dây sai hoặc tính toán c không chính xác	Tính lại công thức, cắt lại dây đúng độ dài

9. Kết luận

Việc vẽ hình elip bằng dây không chỉ là một kỹ thuật hữu ích trong lĩnh vực mỹ thuật, thiết kế và kỹ thuật mà còn là một công cụ giáo dục tuyệt vời giúp người học hiểu sâu hơn về khái niệm hình học cơ bản. Nhờ vào nguyên lý đơn giản – tổng khoảng cách từ một điểm tới hai tiêu điểm luôn bằng một hằng số – bạn có thể tạo ra những đường elip chính xác chỉ với một đoạn dây, hai tiêu điểm và một cây bút.

Bài viết đã cung cấp cho bạn:

• Kiến thức nền tảng về elip và nguyên lý vẽ bằng dây.
• Danh sách dụng cụ cần chuẩn bị, cùng các lưu ý khi lựa chọn.
• Hướng dẫn chi tiết từng bước từ việc xác định tham số, đánh dấu tiêu điểm, tới việc vẽ và hoàn thiện.
• Các lưu ý quan trọng để tránh lỗi thường gặp và tối ưu độ chính xác.
• Ứng dụng thực tiễn trong nhiều lĩnh vực, từ mỹ thuật, kiến trúc, giáo dục tới DIY.
• Bài tập thực hành để bạn rèn luyện và nâng cao kỹ năng.

Hãy thử áp dụng ngay kỹ thuật này trong dự án tiếp theo của bạn – dù là một bức tranh nghệ thuật, một bản thiết kế kỹ thuật, hay một món đồ thủ công. Khi đã thành thạo, bạn sẽ nhận ra rằng việc vẽ elip không còn là một thách thức mà trở thành một công cụ sáng tạo đầy tiềm năng, giúp bạn thể hiện ý tưởng một cách chính xác và thẩm mỹ.

Chúc bạn thành công và luôn tìm thấy niềm vui trong mỗi nét vẽ!
