Cách Vẽ Hình Trong Excel: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Excel không chỉ là một công cụ tính toán và quản lý dữ liệu mạnh mẽ, mà còn là một nền tảng linh hoạt để tạo ra các biểu đồ, đồ thị và hình ảnh minh họa trực quan. Việc biết cách vẽ hình trong Excel không chỉ giúp bạn truyền tải thông tin một cách hiệu quả mà còn nâng cao tính chuyên nghiệp của các báo cáo, bản thuyết trình và tài liệu kinh doanh. Bài viết dưới đây sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những thao tác cơ bản nhất cho tới những kỹ thuật nâng cao, giúp bạn trở thành “bậc thầy” vẽ hình trong Excel.

1. Tổng Quan Về Các Loại Hình Vẽ Trong Excel

Trước khi bắt tay vào thực hiện, chúng ta cần nắm rõ các loại hình vẽ mà Excel hỗ trợ:

Loại hình	Mô tả	Khi nào dùng
Biểu đồ (Chart)	Đồ thị thống kê (cột, đường, tròn, vùng, bong bóng…)	Khi cần so sánh số liệu, xu hướng, tỉ lệ
Hình dạng (Shapes)	Các đối tượng vẽ tự do: hình vuông, hình tròn, mũi tên, textbox…	Khi muốn chú thích, tạo layout, minh hoạ
SmartArt	Bộ biểu tượng minh hoạ quy trình, danh sách, cấu trúc	Khi trình bày quy trình, tổ chức, mối quan hệ
Ảnh (Pictures)	Chèn ảnh từ file, web, clipboard	Khi cần minh hoạ thực tế, logo, ảnh sản phẩm
Sơ đồ (Diagram)	Flowchart, tổ chức, mind map	Khi mô tả luồng công việc, cấu trúc tổ chức
Đồ thị PivotChart	Biểu đồ liên kết với PivotTable	Khi làm phân tích dữ liệu đa chiều

Mỗi loại hình có mục đích và cách sử dụng khác nhau, và trong thực tế, bạn thường sẽ kết hợp chúng để tạo ra một bản trình bày hoàn chỉnh.

2. Chuẩn Bị Dữ Liệu Trước Khi Vẽ

2.1. Định Dạng Dữ Liệu

• Đảm bảo dữ liệu sạch: Loại bỏ các giá trị trùng lặp, lỗi nhập liệu, hoặc ô trống không cần thiết.
• Đặt tiêu đề cột rõ ràng: Tiêu đề sẽ tự động trở thành nhãn (label) trong biểu đồ.
• Sắp xếp dữ liệu: Đối với biểu đồ thời gian, hãy sắp xếp ngày tháng tăng dần.

2.2. Chọn Dải Ô (Range)

• Chọn toàn bộ dải dữ liệu: Khi bạn muốn biểu đồ tự động cập nhật khi dữ liệu thay đổi, hãy chọn toàn bộ dải (bao gồm tiêu đề).
• Sử dụng Table: Chuyển dải dữ liệu thành Table (Ctrl+T) để biểu đồ tự động mở rộng khi thêm dòng mới.

3. Vẽ Biểu Đồ Cơ Bản

Có thể bạn quan tâm: Cách Vẽ Hình Chióp – Hướng Dẫn Chi Tiết Từng Bước Để Tạo Nét Vẽ Sáng Tạo Và Độc Đáo

3.1. Tạo Biểu Đồ Nhanh (Quick Chart)

1. Chọn dải dữ liệu (bao gồm tiêu đề).
2. Nhấn Alt + F1 → tạo biểu đồ mặc định (thường là Column Chart) ngay trên sheet hiện tại.
3. Nhấn F11 → tạo biểu đồ trên một sheet riêng (Chart Sheet).

3.2. Chọn Loại Biểu Đồ Phù Hợp

• Column/Bar Chart: So sánh các mục độc lập (doanh thu các khu vực).
• Line Chart: Theo dõi xu hướng theo thời gian.
• Pie/Donut Chart: Thể hiện tỉ lệ phần trăm.
• Area Chart: Nhấn mạnh tổng thể tích lũy.
• Scatter (XY) Chart: Phân tích mối quan hệ giữa hai biến.
• Combo Chart: Kết hợp hai loại biểu đồ (ví dụ: cột + đường).

3.3. Tùy Chỉnh Biểu Đồ

• Thêm tiêu đề: Click vào tiêu đề mặc định → nhập tiêu đề mới.
• Thêm nhãn dữ liệu: Chuột phải vào series → “Add Data Labels”.
• Định dạng trục: Chuột phải vào trục → “Format Axis”, tùy chỉnh đơn vị, khoảng cách, kiểu số.
• Thay đổi màu sắc: Click vào series → “Format Data Series” → “Fill” chọn màu.
• Thêm legend: “Chart Elements” → “Legend” → chọn vị trí.

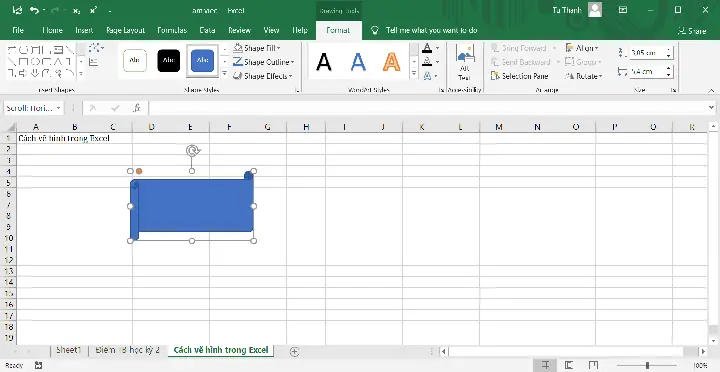

4. Vẽ Hình Dạng (Shapes) Để Tăng Tính Trực Quan

4.1. Chèn Hình Dạng Cơ Bản

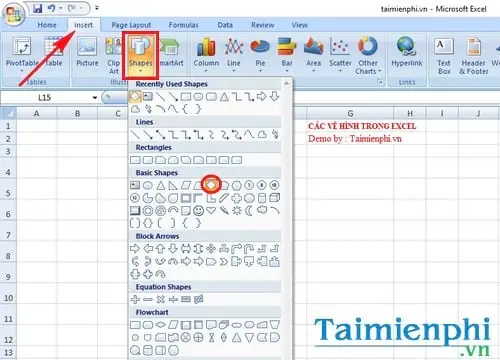

1. Vào Insert > Shapes.
2. Chọn hình dạng mong muốn (Rectangle, Oval, Arrow, Callout…).
3. Kéo thả vào vị trí mong muốn trên sheet.

4.2. Định Dạng Hình Dạng

• Fill & Outline: Đổi màu nền, màu viền, độ dày viền.
• Effect: Thêm bóng, phản chiếu, độ trong suốt (Transparency).
• Size & Position: Đặt kích thước chính xác (đơn vị pixel hoặc cm).

4.3. Tạo Nút Điều Khiển (Button) Với Macro

Có thể bạn quan tâm: Cách Vẽ Hình Bts Đầy Đủ Từ Cơ Bản Đến Nâng Cao: Hướng Dẫn Chi Tiết Cho Người Mới Bắt Đầu

1. Chọn Insert > Shapes > Action Buttons (hoặc bất kỳ shape nào).
2. Click chuột phải → “Assign Macro…”.
3. Chọn macro đã tạo (ví dụ: Sub RefreshChart()).
4. Khi người dùng click vào hình, macro sẽ thực thi.

5. Sử Dụng SmartArt Để Minh Họa Quy Trình

5.1. Thêm SmartSmartArt

• Insert > SmartArt → Chọn “Process”, “Cycle”, “Hierarchy” tùy vào nội dung.
• Nhập nội dung vào các ô (có thể nhập trực tiếp hoặc qua bảng bên trái).

5.2. Định Dạng SmartArt

• Change Colors: Thay đổi bảng màu nhanh.
• SmartArt Styles: Áp dụng hiệu ứng 3D, bóng, hoặc đường viền.
• Resize: Kéo các nút để mở rộng hoặc thu hẹp.

6. Vẽ Flowchart (Lưu Đồ) Trong Excel

6.1. Các Thành Phần Cơ Bản

Thành phần	Hình dạng	Mô tả
Start/End	Oval	Bắt đầu hoặc kết thúc quy trình
Process	Rectangle	Thực hiện một bước công việc
Decision	Diamond	Điểm quyết định (có/không)
Data	Parallelogram	Nhập/xuất dữ liệu
Connector	Arrow	Kết nối các bước

6.2. Các Bước Thực Hiện

1. Chọn Insert > Shapes → Thêm các hình dạng theo thứ tự.
2. Sắp xếp: Dùng tính năng “Align” và “Distribute” để căn chỉnh đều.
3. Kết nối: Chọn “Connector” → kéo từ một hình sang hình khác. Đảm bảo “Connector” tự động gắn vào các điểm neo (anchor points).
4. Thêm Text: Click đúp vào hình để nhập mô tả.
5. Nhóm (Group): Chọn toàn bộ các thành phần → Right-click > “Group” → “Group”. Giúp di chuyển toàn bộ lưu đồ một cách dễ dàng.

6.3. Tự Động Cập Nhật Flowchart Với Dữ Liệu

• Sử dụng VBA: Tạo macro đọc dữ liệu từ bảng và tự động vẽ các hình, kết nối.
• Sử dụng Power Query: Tạo bảng dữ liệu quy trình, sau đó dùng “Data > Get & Transform” để tạo bảng liên kết, cuối cùng dùng “Insert > SmartArt” để tạo flowchart tự động.

7. Vẽ Biểu Đồ PivotChart

Có thể bạn quan tâm: Cách Vẽ Hàm Răng: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

7.1. Tạo PivotTable

1. Chọn dữ liệu → Insert > PivotTable.
2. Đặt PivotTable trong một sheet mới hoặc hiện tại.
3. Kéo trường (field) vào “Rows”, “Columns”, “Values”.

7.2. Chèn PivotChart

• Khi PivotTable được chọn, vào PivotTable Analyze > PivotChart.
• Chọn loại biểu đồ phù hợp (thường là Column hoặc Line).
• Biểu đồ sẽ tự động liên kết với PivotTable, cập nhật khi bạn thay đổi bố cục.

7.3. Tối Ưu PivotChart

• Filter: Thêm slicer hoặc timeline để người dùng lọc dữ liệu.
• Format: Tương tự như biểu đồ thông thường, nhưng lưu ý không thay đổi “Source Data” vì nó sẽ làm mất liên kết.

8. Kỹ Thuật Nâng Cao: Đồ Thị Động (Dynamic Chart)

8.1. Sử Dụng Named Ranges (Tên Dải Ô)

=OFFSET(Sheet1!$A$2,0,0,COUNTA(Sheet1!$A:$A)-1,1)

• Đặt công thức này vào “Name Manager” → Tên: DynamicX.
• Tương tự tạo DynamicY.

8.2. Tạo Biểu Đồ Dựa Trên Named Ranges

1. Chèn biểu đồ rỗng (blank chart).
2. Chuột phải vào chart → “Select Data”.
3. Thêm series → X values = =Sheet1!DynamicX, Y values = =Sheet1!DynamicY.

Khi bạn thêm hoặc xóa dữ liệu, biểu đồ sẽ tự động mở rộng hoặc thu hẹp.

8.3. Sử Dụng Form Controls

Có thể bạn quan tâm: Cách Vẽ Hàm Mũ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Insert > Form Controls > Combo Box: Cho phép người dùng chọn một danh mục.
• Gán combo box tới một ô (Cell Link) → Dùng hàm INDEX để trả về giá trị tương ứng.
• Biểu đồ tham chiếu tới ô này để thay đổi dữ liệu hiển thị.

9. Tối Ưu Hóa Đồ Họa Cho Báo Cáo & Trình Bày

9.1. Định Dạng Nhất Quán

• Màu sắc: Sử dụng palette 2-3 màu chính để tránh rối mắt.
• Font: Chọn font chuyên nghiệp (Calibri, Arial) và đồng nhất kích thước.
• Kích thước: Đặt tỷ lệ chiều rộng/chheight chuẩn (ví dụ: 16:9 cho slide).

9.2. Thêm Annotation (Chú Thích)

• Dùng Text Box hoặc Callout để giải thích điểm dữ liệu quan trọng.
• Thêm Data Callout: Chuột phải vào series → “Add Data Labels” → “More Options” → chọn “Value From Cells”.

9.3. Xuất File Đồ Họa

• Copy as Picture: Chọn chart → “Copy as Picture” → Paste vào PowerPoint, Word.
• Export: Chuột phải chart → “Save as Picture” → định dạng PNG, JPEG, SVG (Excel 2026+).
• PDF: In (Print) → “Microsoft Print to PDF” để tạo bản PDF chất lượng cao.

10. Thực Hành: 3 Dự Án Thực Tế

Dự Án 1: Báo Cáo Doanh Thu Hàng Quý

1. Chuẩn bị dữ liệu: Bảng gồm “Quý”, “Doanh thu”, “Chi phí”, “Lợi nhuận”.
2. Tạo Table và PivotTable để tóm tắt.
3. Vẽ ComboChart: Cột cho Doanh thu, đường cho Lợi nhuận.
4. Thêm slicer cho năm.
5. Chèn textbox giải thích biến động lớn.

Dự Án 2: Flowchart Quy Trình Đăng Ký Khách Hàng

1. Lập bảng: Các bước (B1: Nhận yêu cầu, B2: Kiểm tra dữ liệu, …).
2. Sử dụng Shapes: Oval (Start/End), Rectangle (Process), Diamond (Decision).
3. Kết nối bằng Arrow, Group toàn bộ.
4. Thêm Hyperlink: Click vào hình “Decision” → mở sheet chi tiết.

Dự Án 3: Dashboard Động Cho KPI

1. Data: Thu thập KPI hàng ngày (Doanh số, Số khách, Tỷ lệ chuyển đổi).
2. Named Ranges cho dữ liệu 30 ngày gần nhất.
3. Insert Chart: Line chart cho doanh số, column cho số khách.
4. Form Controls: ComboBox để chọn KPI hiển thị.
5. Conditional Formatting: Đánh dấu ngày đạt mục tiêu bằng màu xanh.

11. Thủ Thuật Và Mẹo Vặt

Mẹo	Cách thực hiện
Sao chép định dạng nhanh	Chọn chart → Ctrl+Shift+C (Copy Format) → Ctrl+Shift+V (Paste Format)
Ẩn trục không cần	Chuột phải trục → “Format Axis” → Tick “No line” và “No tick marks”
Đánh dấu giá trị cực đại	Thêm series phụ (Scatter) → nhập giá trị cực đại → định dạng màu nổi bật
Tạo biểu đồ mini (Sparkline) trong ô	Insert > Sparklines > Line → Chọn dữ liệu → Đặt trong ô
Giữ tỷ lệ trục X/Y	Format Axis → “Fixed” → nhập giá trị min/max đồng nhất
Tự động cập nhật khi thêm dữ liệu	Dùng Table hoặc Named Range + OFFSET

12. Giải Pháp Khi Gặp Lỗi Thường Xuyên

1. Biểu đồ không hiển thị dữ liệu
2. Kiểm tra nguồn dữ liệu (range) có chứa lỗi #N/A hoặc #DIV/0!.

3. Đảm bảo không có ô trống ở giữa dải dữ liệu.

4. Tên dải ô (Named Range) không cập nhật

5. Mở “Name Manager”, kiểm tra công thức OFFSET có đúng không.

6. Đảm bảo không có tham chiếu tuyệt đối ($) cố định gây lỗi.

7. Hình dạng không gắn vào ô

8. Chọn hình → “Size & Properties” → “Move and size with cells”.

9. Macro không chạy khi click button

10. Kiểm tra macro đã được lưu trong “ThisWorkbook” hoặc “Module”.

11. Đảm bảo file được lưu dưới dạng .xlsm.

12. Biểu đồ bị lệch khi in

13. Kiểm tra “Page Layout” → “Print Area”.
14. Sử dụng “Fit to” trong “Print Settings” để tự động thu nhỏ.

13. Kết Luận

Việc vẽ hình trong Excel không chỉ đơn thuần là tạo ra các biểu đồ đẹp mắt mà còn là nghệ thuật truyền tải thông tin một cách ngắn gọn, trực quan và thuyết phục. Từ những biểu đồ cơ bản, các hình dạng minh hoạ, đến các sơ đồ phức tạp như flowchart và dashboard động, Excel cung cấp một bộ công cụ đầy đủ để bạn biến dữ liệu thành câu chuyện hình ảnh.

Bằng cách nắm vững các bước chuẩn bị dữ liệu, lựa chọn loại hình phù hợp, và áp dụng các kỹ thuật định dạng, tự động hoá (named ranges, VBA, form controls) cùng những mẹo vặt hữu ích, bạn sẽ:

• Tiết kiệm thời gian: Tự động cập nhật biểu đồ khi dữ liệu thay đổi.
• Nâng cao tính chuyên nghiệp: Báo cáo, slide, tài liệu luôn đồng nhất, hấp dẫn.
• Tăng khả năng phân tích: Biểu đồ tương tác, dashboard cho phép người dùng khám phá dữ liệu sâu hơn.

Hãy thực hành ngay với các dự án thực tế đã trình bày ở phần cuối, và dần dần tùy biến, sáng tạo để phù hợp với nhu cầu công việc của mình. Khi đã thành thạo, bạn sẽ nhận ra rằng Excel không chỉ là một công cụ tính toán, mà còn là một “studio” mạnh mẽ để tạo ra những hình ảnh dữ liệu sống động và có sức thuyết phục cao.

Chúc bạn thành công và luôn sáng tạo trong hành trình làm việc với Excel!
