Cách Vẽ Hình Gấp Khúc: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Có thể bạn quan tâm: Cách Vẽ Hình Dễ Thương: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

TÓM TẮT

1 Mở Đầu
2 1. Khái Niệm Cơ Bản Về Hình Gấp Khúc
3 2. Công Cụ Và Phần Mềm Hỗ Trợ Vẽ Gấp Khúc
4 3. Hướng Dẫn Thực Hành Vẽ Gấp Khúc Trên Các Phần Mềm Phổ Biến
5 4. Mẹo Và Kỹ Thuật Nâng Cao
6 5. Ứng Dụng Thực Tế Của Hình Gấp Khúc
7 6. Tổng Kết Và Lời Khuyên

Mở Đầu

Trong thế giới thiết kế đồ họa, kỹ thuật vẽ hình gấp khúc (hay còn gọi là vẽ đường cong, vẽ polyline, vẽ spline) là một trong những công cụ quan trọng giúp chúng ta tạo ra những hình ảnh mượt mà, linh hoạt và đầy sáng tạo. Dù bạn là một người mới bắt đầu học thiết kế, một sinh viên kiến trúc, một nhà thiết kế UI/UX, hay một kỹ sư CAD, việc nắm vững cách vẽ hình gấp khúc sẽ mở ra vô vàn cơ hội để thể hiện ý tưởng một cách chính xác và thẩm mỹ.

Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, đầy đủ và có tính thực tiễn cao về cách vẽ hình gấp khúc, bao gồm:

Khái niệm cơ bản và các thuật ngữ liên quan.
Các công cụ và phần mềm phổ biến hỗ trợ vẽ gấp khúc.
Các bước thực hiện vẽ gấp khúc trên từng phần mềm tiêu biểu.
Mẹo và kỹ thuật nâng cao để tối ưu hoá quy trình.
Ứng dụng thực tế trong các lĩnh vực thiết kế.
Tổng kết và lời khuyên cho người mới học.

Hãy cùng khám phá và làm chủ kỹ năng này để nâng tầm khả năng sáng tạo của bạn!

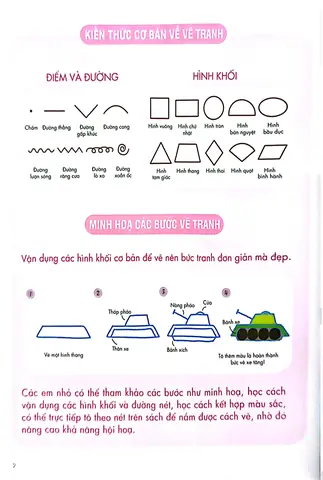

1. Khái Niệm Cơ Bản Về Hình Gấp Khúc

1.1. Định Nghĩa

Hình gấp khúc (tiếng Anh: polyline, spline, Bezier curve) là một đường cong được tạo thành từ nhiều đoạn thẳng hoặc đoạn cong liên tiếp, nối liền nhau theo một chuỗi các điểm kiểm soát (control points). Đặc điểm của gấp khúc là độ mượt và độ linh hoạt cao, cho phép người dùng tạo ra các hình dạng phức tạp mà không cần vẽ từng đoạn một cách thủ công.

1.2. Các Thuật Ngữ Quan Trọng

Thuật ngữ	Ý nghĩa	Ghi chú
Điểm kiểm soát (Control Point)	Các điểm mà người dùng đặt để xác định hình dạng của đường cong.	Số lượng và vị trí của điểm ảnh hưởng lớn tới độ cong.
Đoạn thẳng (Line Segment)	Phần đường thẳng nối giữa hai điểm kiểm soát liên tiếp.	Thường xuất hiện trong polyline.
Đoạn cong (Curve Segment)	Phần đường cong được tính toán dựa trên các điểm kiểm soát.	Thường là Bezier curve hoặc B-spline.
Bezier Curve	Đường cong toán học được xác định bởi các điểm kiểm soát, phổ biến trong đồ họa vector.	Có dạng quadratic (2 điểm kiểm soát) hoặc cubic (3 điểm kiểm soát).
B-spline	Một dạng spline tổng quát, cho phép kiểm soát độ mượt và tính liên tục cao hơn.	Thường dùng trong CAD và mô hình 3D.
Anchor Point	Điểm neo, thường là điểm bắt đầu hoặc kết thúc của một đoạn gấp khúc.	Trong Illustrator, anchor point là điểm kiểm soát chính.
Handle	Tay cầm điều chỉnh độ cong của Bezier curve, xuất hiện khi chọn anchor point.	Di chuyển handle thay đổi độ dốc và độ cong.

1.3. Lý Thuyết Toán Học Cơ Bản

Đường Bezier bậc 2 (Quadratic):

B(t) = (1-t)^2 P_0 + 2(1-t)t P_1 + t^2 P_2, \quad t \in 0,1

Trong đó (P_0, P_1, P_2) là các điểm kiểm soát.
Đường Bezier bậc 3 (Cubic):

B(t) = (1-t)^3 P_0 + 3(1-t)^2 t P_1 + 3(1-t) t^2 P_2 + t^3 P_3
B-spline: Được xác định bằng các hàm basis (N_{i,k}(t)) và các điểm kiểm soát (P_i). Công thức tổng quát:

C(t) = \sum_{i=0}^{n} N_{i,k}(t) P_i

Hiểu được các công thức này sẽ giúp bạn chỉnh sửa đường cong một cách chính xác hơn, đặc biệt khi làm việc trong môi trường CAD hoặc lập trình đồ họa.

2. Công Cụ Và Phần Mềm Hỗ Trợ Vẽ Gấp Khúc

Có thể bạn quan tâm: Cách Vẽ Hình Giải Toán: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

2.1. Phần Mềm Đồ Họa Vector

Phần mềm	Đặc điểm nổi bật	Hệ điều hành
Adobe Illustrator	Công cụ Anchor Point, Pen Tool mạnh mẽ; hỗ trợ Bezier curve chuyên nghiệp.	Windows, macOS
CorelDRAW	Giao diện thân thiện, công cụ Shape Tool linh hoạt.	Windows, macOS
Inkscape (miễn phí)	Hỗ trợ đầy đủ Bezier, B-spline; mở rộng qua plug-in.	Windows, macOS, Linux
Affinity Designer	Hiệu năng cao, giá thành hợp lý, hỗ trợ cả raster & vector.	Windows, macOS, iPadOS

2.2. Phần Mềm CAD (Computer-Aided Design)

Phần mềm	Đặc điểm	Hệ điều hành
AutoCAD	Đa dạng công cụ polyline, spline; chuẩn DWG.	Windows, macOS
SolidWorks	Tích hợp spline trong mô hình 3D, hỗ trợ tính toán độ cong.	Windows
Fusion 360	Dựa trên đám mây, spline cho thiết kế công nghiệp.	Windows, macOS
FreeCAD (miễn phí)	Hỗ trợ B-spline, tính năng parametric.	Windows, macOS, Linux

2.3. Phần Mềm UI/UX & Thiết Kế Web

Phần mềm	Đặc điểm	Hệ điều hành
Figma	Vẽ vector trực tuyến, công cụ Pen và Vector Network.	Trình duyệt, macOS, Windows
Sketch	Dễ dàng tạo prototype, hỗ trợ Bezier editing.	macOS
Adobe XD	Tích hợp Pen Tool, hỗ trợ chuyển đổi thành code.	Windows, macOS

2.4. Thư Viện Lập Trình Đồ Họa

Thư viện	Ngôn ngữ	Đặc điểm
Canvas API	JavaScript	Vẽ Bezier trên HTML5 Canvas.
SVG Path	XML/HTML	Định nghĩa đường cong qua thuộc tính `d`.
D3.js	JavaScript	Tạo và điều chỉnh spline dữ liệu.
Three.js	JavaScript	Vẽ spline trong môi trường 3D.
Matplotlib	Python	Vẽ spline cho đồ thị khoa học.

3. Hướng Dẫn Thực Hành Vẽ Gấp Khúc Trên Các Phần Mềm Phổ Biến

3.1. Vẽ Gấp Khúc Bằng Adobe Illustrator

Bước 1: Chuẩn Bị Môi Trường

Mở Illustrator, tạo một Document mới (File > New).
Chọn Pen Tool (P) trên thanh công cụ hoặc nhấn phím P.

Bước 2: Tạo Đường Thẳng (Polyline)

Click lần đầu để đặt Anchor Point đầu tiên.
Di chuyển chuột và click để tạo Anchor Point tiếp theo. Đường thẳng sẽ tự động nối.
Lặp lại cho đến khi hoàn thành chuỗi các đoạn thẳng.
Nhấn Esc hoặc Enter để kết thúc.

Bước 3: Chuyển Đổi Thành Đường Cong (Bezier)

Chọn Direct Selection Tool (A).
Click vào một Anchor Point muốn biến thành cong. Hai Handle sẽ xuất hiện.
Kéo Handle để điều chỉnh độ cong. Độ dài và góc của handle quyết định độ dốc và độ cong.
Lặp lại cho các điểm khác để tạo đường cong mượt.

Bước 4: Sử Dụng Convert Anchor Point Tool

Khi muốn chuyển một Corner Point (điểm góc) thành Smooth Point (điểm mượt), chọn Convert Anchor Point Tool (Shift + C).
Click và kéo để tạo handle mới, hoặc click một lần để loại bỏ handle.

Bước 5: Tinh Chỉnh và Lưu

Sử dụng Pathfinder để hợp nhất, cắt hoặc trừ các gấp khúc.
Lưu dưới dạng AI, SVG, hoặc PDF để bảo toàn vector.

3.2. Vẽ Gấp Khúc Bằng CorelDRAW

Chọn Freehand Tool (F5) hoặc Pen Tool (P).
Click để tạo Node (điểm). Đối với Bezier, click và kéo để tạo handle ngay lập tức.
Dùng Shape Tool (F10) để chỉnh sửa node và handle.
Đối với polyline, tắt chế độ Smooth trong thanh thuộc tính để giữ các góc sắc.

3.3. Vẽ Gấp Khúc Bằng Inkscape (Miễn Phí)

Mở Inkscape, chọn Bezier Tool (B).
Click để tạo Node; click và kéo để tạo Control Handle cho node.
Để tạo polyline, chỉ cần click (không kéo) cho mỗi node.
Khi đã hoàn thành, nhấn Enter hoặc Esc.
Sử dụng Node Tool (N) để chỉnh sửa node và handle.
Lưu dưới dạng SVG để duy trì tính vector.

3.4. Vẽ Gấp Khúc Trong AutoCAD

Bước 1: Lệnh `POLYLINE`

Gõ PLINE hoặc P trong command line.
Click để đặt các điểm đầu, trung gian, cuối.
Để tạo góc mềm (arc), gõ A và nhập bán kính.

Bước 2: Lệnh `SPLINE`

Gõ SPLINE.
Click các điểm kiểm soát; AutoCAD sẽ tự động tính toán spline mượt.
Nhấn Enter để kết thúc.

Bước 3: Chỉnh Sửa

Sử dụng PEDIT để chuyển đổi polyline thành spline (PEDIT > Convert to spline).
Dùng Grip Editing (điểm điều chỉnh hiển thị khi di chuột lên đối tượng) để kéo các điểm hoặc handle.

3.5. Vẽ Gấp Khúc Trên Figma

Chọn Pen Tool (P).
Click để tạo Node; kéo để tạo Bezier Handle.
Để tạo polyline, chỉ click mà không kéo.
Sử dụng Node Panel (bên phải) để chuyển đổi Corner sang Smooth hoặc Straight.
Khi cần chỉnh sửa, double-click node để hiển thị handle.

3.6. Vẽ Gấp Khúc Bằng JavaScript Canvas

const canvas = document.getElementById('myCanvas');
const ctx = canvas.getContext('2d'); // Vẽ polyline
ctx.beginPath();
ctx.moveTo(50, 100);
ctx.lineTo(150, 80);
ctx.lineTo(250, 150);
ctx.strokeStyle = '#333';
ctx.lineWidth = 2;
ctx.stroke(); // Vẽ Bezier cubic
ctx.beginPath();
ctx.moveTo(300, 200);
ctx.bezierCurveTo(350, 100, 450, 300, 500, 200);
ctx.strokeStyle = '#0066ff';
ctx.lineWidth = 3;
ctx.stroke();

Giải thích: bezierCurveTo(cp1x, cp1y, cp2x, cp2y, x, y) nhận 2 điểm kiểm soát và một điểm cuối.

3.7. Vẽ Gấp Khúc Bằng Python Matplotlib

Có thể bạn quan tâm: Cách Vẽ Hình Elip Bằng Ngôn Ngữ Lập Trình C: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

import numpy as np
import matplotlib.pyplot as plt
from scipy.interpolate import splprep, splev # Các điểm kiểm soát
points = np.array(0, 0, 1, 2, 3, 1, 4, 3, 5, 0) # Tính spline (B-spline)
tck, u = splprep(points.T, s=0)
u_new = np.linspace(0, 1, 100)
x_new, y_new = splev(u_new, tck) plt.plot(points:,0, points:,1, 'ro', label='Control Points')
plt.plot(x_new, y_new, 'b-', label='B-spline')
plt.legend()
plt.grid(True)
plt.show()

Kết quả: Đường cong mượt qua các điểm kiểm soát, thích hợp cho đồ thị khoa học.

4. Mẹo Và Kỹ Thuật Nâng Cao

4.1. Kiểm Soát Độ Mượt (Smoothness) Chính Xác

Tăng số điểm kiểm soát: Đối với spline, nhiều điểm kiểm soát hơn cho phép mô tả chi tiết hơn, nhưng đồng thời làm tăng độ phức tạp.
Sử dụng Weight (trọng số) trong NURBS: Nếu phần mềm hỗ trợ NURBS (Non‑Uniform Rational B‑Spline), bạn có thể điều chỉnh trọng số của mỗi điểm để làm cho đoạn cong “bị kéo” theo hướng mong muốn.

4.2. Giảm Độ Phức Tạp Đồ Họa

Simplify Path: Trong Illustrator, vào Object > Path > Simplify để giảm số lượng anchor point mà vẫn giữ độ mượt.
Decimation trong CAD: Dùng lệnh REDUCE trong AutoCAD để giảm số đoạn polyline.

4.3. Tạo Đường Cong Đối Xứng

Mirror: Vẽ một nửa gấp khúc, sau đó sử dụng lệnh Reflect (AutoCAD) hoặc Transform > Reflect (Illustrator) để tạo đối xứng.
Guides: Đặt các guide line làm trục đối xứng, dùng Snap to Grid để các anchor point tự động cân bằng.

4.4. Sử Dụng Các Phím Tắt Hiệu Quả

Phần mềm	Hành động	Phím tắt
Illustrator	Chuyển qua Pen Tool	`P`
Illustrator	Chuyển qua Direct Selection	`A`
Illustrator	Convert Anchor Point	`Shift + C`
CorelDRAW	Freehand Tool	`F5`
Inkscape	Node Tool	`N`
AutoCAD	Lệnh Polyline	`PLINE` (gõ)
AutoCAD	Lệnh Spline	`SPLINE` (gõ)
Figma	Pen Tool	`P`
Figma	Toggle Corner/Smooth	`Ctrl + Click` trên node
Canvas (JS)	Bắt đầu path	`ctx.beginPath()`

4.5. Kỹ Thuật “Live Curve” Trong UI Design

Vector Networks (Figma): Thay vì đường thẳng truyền thống, cho phép một node có nhiều kết nối, giúp tạo ra các đường cong phức tạp mà không cần tạo nhiều layer.
Auto‑Layout + Curved Paths: Khi thiết kế form, sử dụng gấp khúc để tạo viền bo tròn, sau đó áp dụng auto‑layout để nội dung tự động căn chỉnh.

4.6. Tạo Đường Cong Động (Animated Path)

CSS stroke-dasharray & stroke-dashoffset: Dùng để tạo hiệu ứng “vẽ” đường cong dần dần.

path { stroke-dasharray: 1000; stroke-dashoffset: 1000; animation: draw 4s linear forwards;
}
@keyframes draw { to { stroke-dashoffset: 0; }
}

GSAP (GreenSock): Thư viện JS mạnh mẽ để animate SVG path.

gsap.to("#myPath", {duration: 2, drawSVG: "100%"});

4.7. Kiểm Tra Độ Chính Xác Trong CAD

Tolerance: Khi tạo spline, đặt giá trị tolerance (độ sai số) phù hợp để tránh các vòng tròn không mong muốn.
Inspect: Sử dụng lệnh MEASUREGEOM để đo độ dài, độ cong của spline.

5. Ứng Dụng Thực Tế Của Hình Gấp Khúc

5.1. Thiết Kế Logo Và Biểu Tượng

Logo thường yêu cầu các đường cong mượt mà, có tính nhận diện cao. Sử dụng Bezier curve cho phép tạo ra các hình dạng độc đáo, ví dụ như logo Apple, Nike.

Có thể bạn quan tâm: Cách Vẽ Hình Elip 3d: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

5.2. Đồ Họa UI/UX

Buttons: Bo tròn góc bằng gấp khúc để tạo cảm giác mềm mại.
Icons: Đường cong tạo nên các biểu tượng như “search”, “settings”.
Illustrations: Các hình vẽ minh hoạ trong trang web thường dựa vào gấp khúc để đạt độ chi tiết cao mà không tốn tài nguyên.

5.3. Kiến Trúc và Kỹ Thuật

Mô hình mặt bằng: Gấp khúc dùng để vẽ các đường viền tường, đường ống, dầm.
Mô hình 3D: Các spline trong CAD giúp tạo bề mặt phức tạp như thân máy bay, thân tàu.
Công nghệ CNC: Đường gấp khúc được chuyển đổi thành mã G‑code để điều khiển máy cắt.

5.4. In 3D và Điện Tử

Path Planning: Robot in 3D sử dụng spline để tính toán đường di chuyển đầu in sao cho mượt và giảm rung.
PCB Routing: Các đường trace trên board PCB thường được vẽ bằng spline để tránh góc nhọn, giảm nhiễu.

5.5. Trực Quan Hóa Dữ Liệu

Biểu đồ đường cong: Trong phân tích dữ liệu, spline được dùng để nội suy dữ liệu, tạo đồ thị mượt.
Map Routing: Đường đi trên bản đồ (Google Maps) được vẽ bằng spline để hiển thị hành trình tự nhiên.

6. Tổng Kết Và Lời Khuyên

6.1. Tóm Lược Các Bước Quan Trọng

Hiểu Khái Niệm: Nắm vững các thuật ngữ như anchor point, handle, Bezier, spline.
Chọn Công Cụ Phù Hợp: Tùy vào mục đích (logo, CAD, UI) chọn phần mềm thích hợp.
Thực Hành Cơ Bản: Bắt đầu với polyline đơn giản, sau đó chuyển sang Bezier để học cách điều chỉnh handle.
Tối Ưu Hóa: Dùng tính năng simplify, reduce để giảm số lượng điểm khi cần.
Áp Dụng Kỹ Thuật Nâng Cao: Weight, NURBS, mirror, vector network, animation.
Kiểm Tra & Lưu Trữ: Kiểm tra độ chính xác (tolerance), lưu ở định dạng vector (AI, SVG, DWG) để bảo toàn chất lượng.

6.2. Lời Khuyên Dành Cho Người Mới Bắt Đầu

Thực hành hàng ngày: Dành ít nhất 15‑30 phút mỗi ngày để vẽ các đường cong ngẫu nhiên, sau đó cố gắng tái tạo lại các hình mẫu thực tế.
Xem tutorial: YouTube, Behance, và các khóa học trên Coursera/Udemy có rất nhiều video hướng dẫn chi tiết.
Tham gia cộng đồng: Các forum như GraphicDesign StackExchange, CGTalk, AutoCAD Forums là nơi bạn có thể đặt câu hỏi và nhận phản hồi.
Sử dụng phím tắt: Giúp tăng tốc độ làm việc và giảm thiểu lỗi khi vẽ.
Kiểm tra độ mượt: Khi thiết kế UI, luôn preview trên thiết bị thực để chắc chắn các gấp khúc không gây hiện tượng “jagged”.

6.3. Tầm Quan Trọng Của Việc Nắm Vững Gấp Khúc

Việc thành thạo cách vẽ hình gấp khúc không chỉ giúp bạn tạo ra các hình ảnh đẹp mắt mà còn:

Tiết kiệm thời gian trong quá trình thiết kế, vì bạn có thể tạo ra các hình dạng phức tạp chỉ với vài thao tác.
Tăng tính chuyên nghiệp: Các nhà tuyển dụng trong lĩnh vực thiết kế, kiến trúc, kỹ thuật đều đánh giá cao khả năng làm việc với spline và Bezier.
Mở rộng khả năng sáng tạo: Khi bạn không còn lo lắng về cách vẽ đường cong, ý tưởng mới sẽ tự nhiên chảy vào.

Kết Luận

Vẽ hình gấp khúc là một kỹ năng nền tảng, nhưng lại vô cùng mạnh mẽ và đa dạng trong ứng dụng. Từ việc tạo logo cho thương hiệu, định hình giao diện người dùng, đến thiết kế cấu trúc kiến trúc hay lập trình đồ họa, mọi lĩnh vực đều có chỗ cho những đường cong mượt mà, chính xác.

Hy vọng bài viết “Cách Vẽ Hình Gấp Khúc” đã cung cấp cho bạn một bản đồ chi tiết từ cơ bản đến nâng cao, kèm theo các công cụ, mẹo thực tế và ví dụ minh hoạ. Hãy bắt đầu thực hành ngay hôm nay, và dần dần bạn sẽ trở thành một bậc thầy của các spline!

Chúc bạn thành công và luôn sáng tạo!
